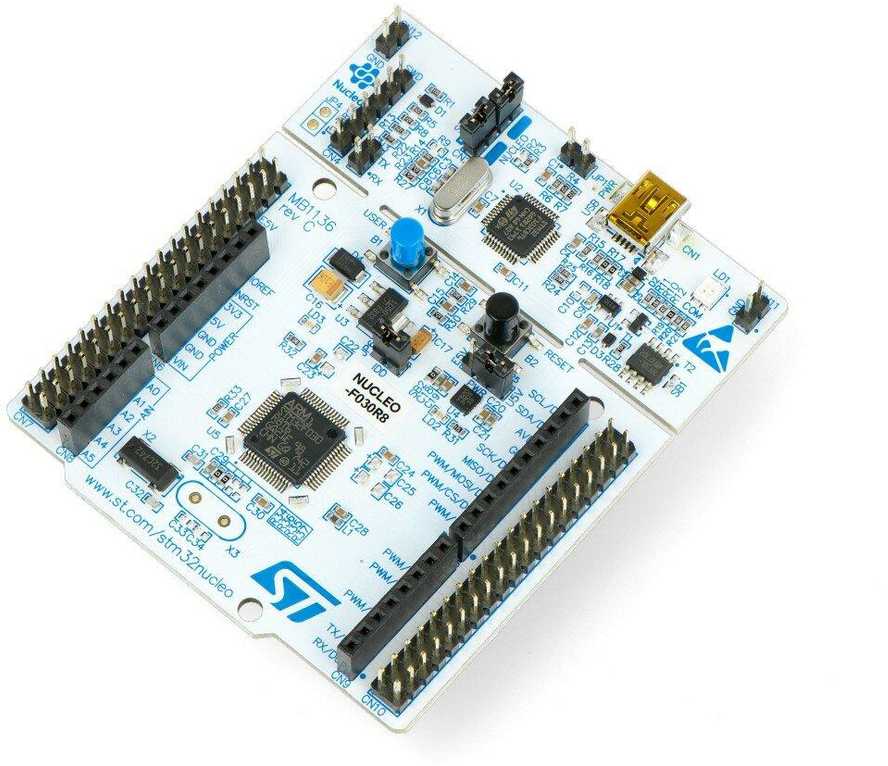

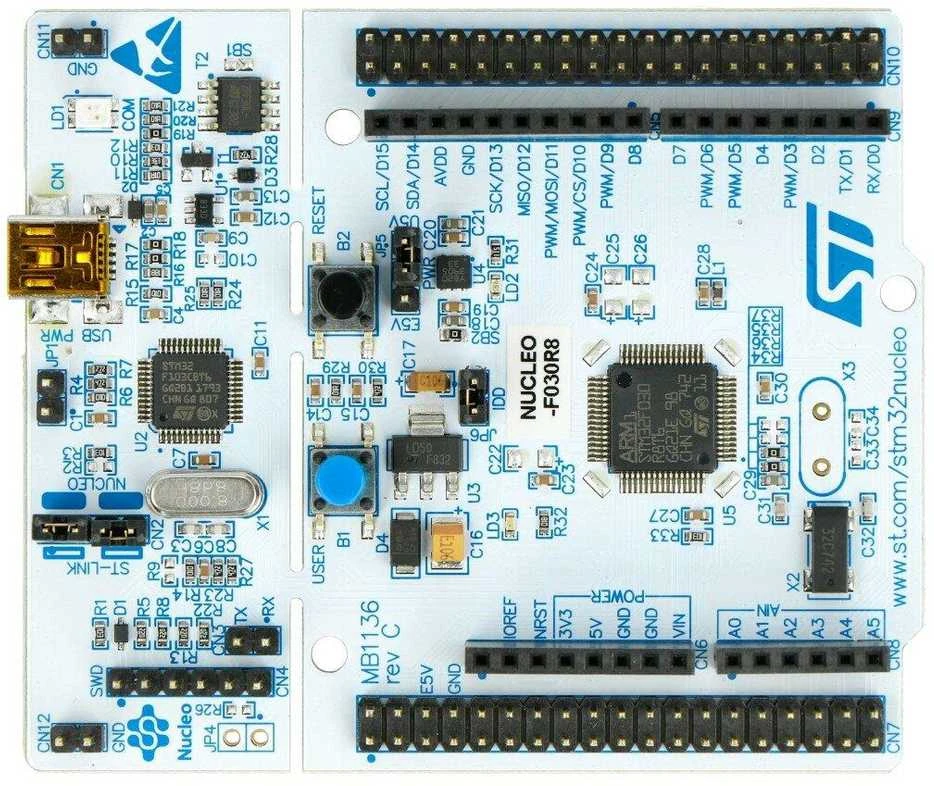

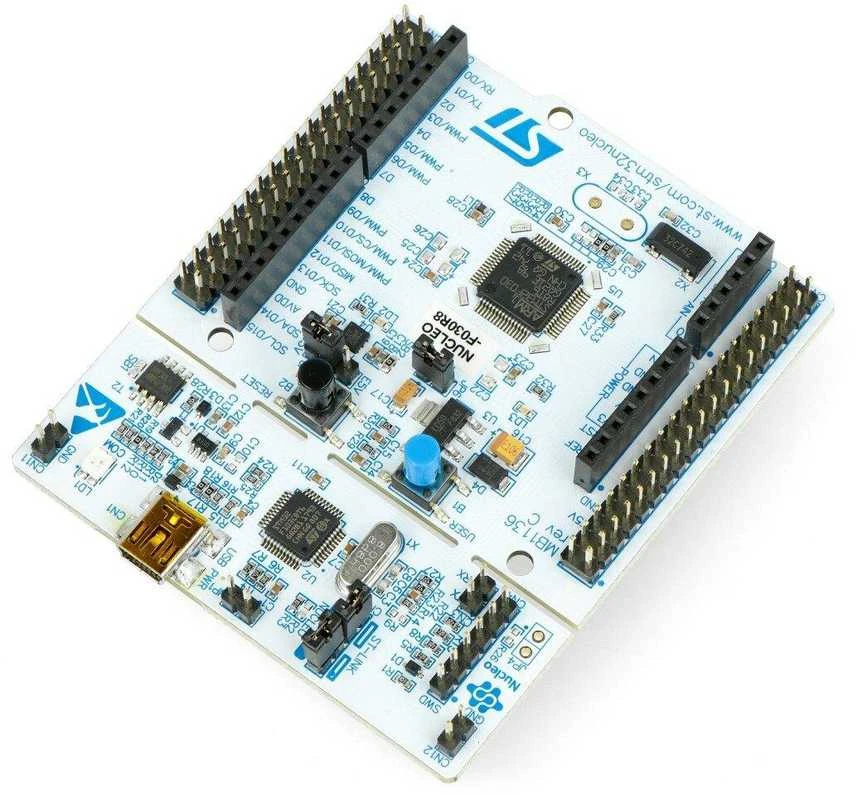

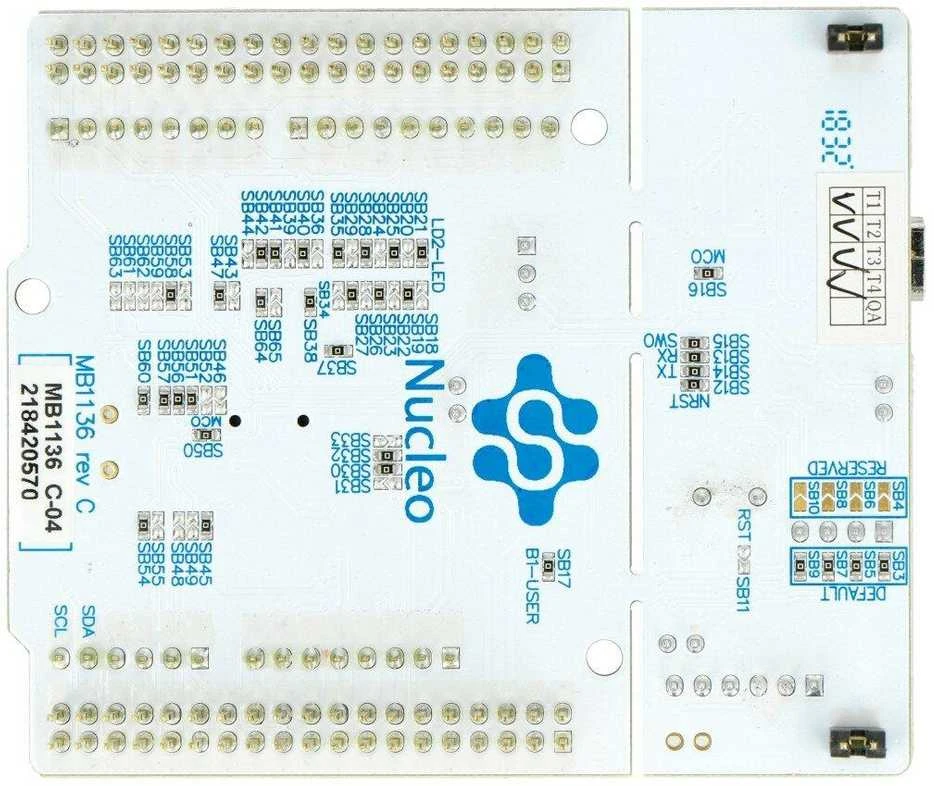

Stmicroelectronics STM32 NUCLEO-F030R8 modulis – STM32F030R8T6 ARM Cortex M0

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M0, 48 MHz, 64 KB Flash, 8 KB RAM. Nucleo yra suderinamas su mbed platforma, turi jungtis Arduino priedėlio prijungimui.

Specifikacijos:

• Mikrovaldiklis: STM32F030R8T6
• Šerdis: ARM Cortex M0 32 bitų
• Laikrodžio dažnis: 48 MHz
• Flash atmintis: 64 KB
• RAM atmintis: 8 KB
• Analoginis-skaitmeninis keitiklis: 12 bitų, 16 kanalų
• Laikmačių skaičius: 10
• Programuojamų įėjimų/išėjimų skaičius: 55
• Sąsajos: 2x I2C, 2 USART, 2x SPI
• Dviejų tipų jungtys:
• Priedėlių jungtys, suderinamos su Arduino Uno Rev3
• Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių
• Modulis suderinamas su sistema mbed (mbed.org)
• Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
• Galimybė maitinti per USB jungtį
• Įterpti trys šviesos diodai:
• 1 x maitinimo įtampos indikacijai
• 1 x jungties rodymui
• 1 x vartotojo žinioje
• Du mygtukai:
• 1 x RESET
• 1 x vartotojo žinioje
• Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):
• Virtualus COM prievadas
• Masinė atmintis
• Programavimo/derinimo prievadas
• Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi
