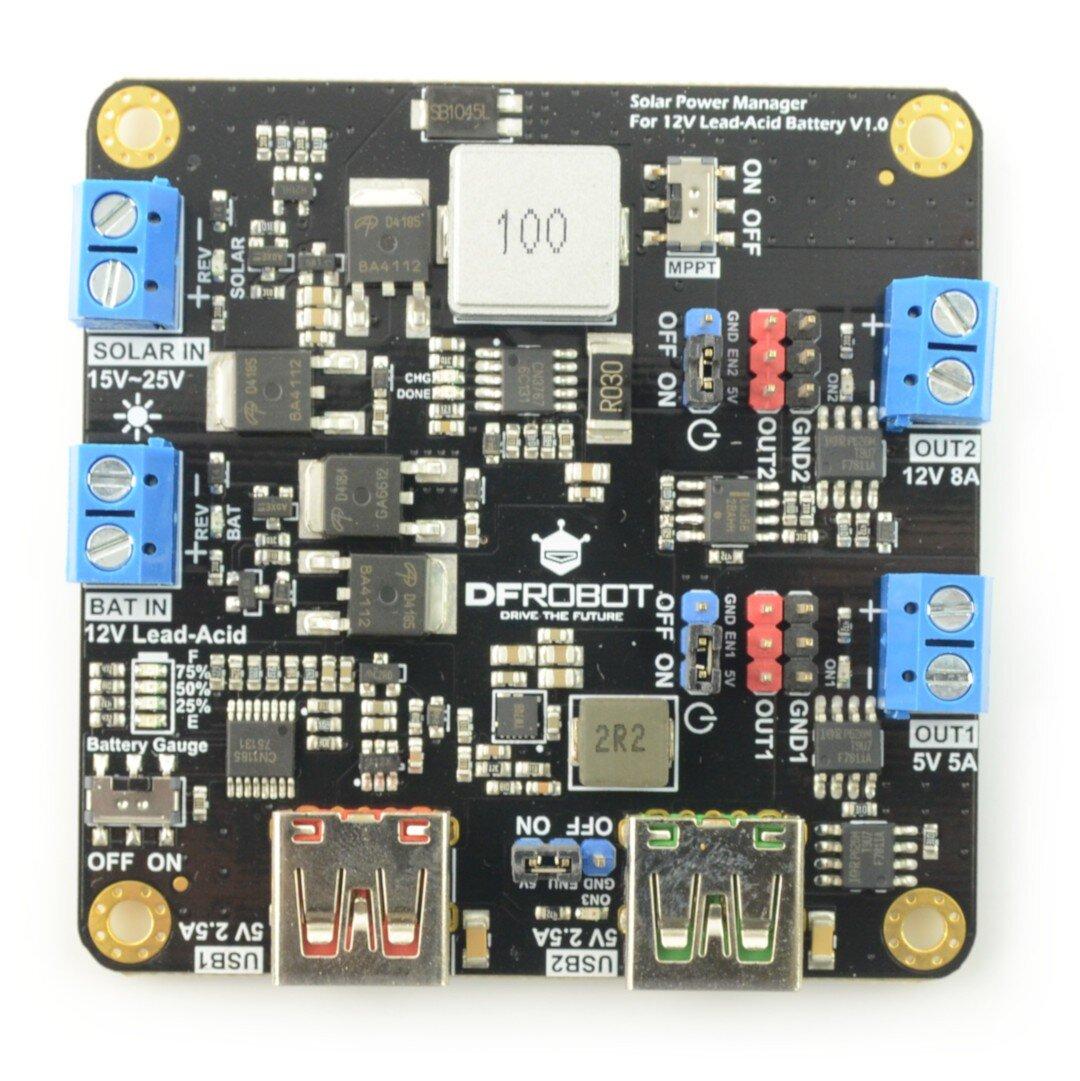

DFRobot DFR0580 saulės energijos valdiklis, skirtas 12 V švino-rūgšties baterijai

Vidutinio pajėgumo, bet didelio efektyvumo 12 V švino-rūgšties baterijai įkrauti skirtas saulės energijos valdymo modulis. Tinkamas naudoti iki 100 W įtampos įrenginiuose: 12 V apšvietimo ir apsaugos stebėjimo įranga, maži robotai, siurbliai, aplinkos stebėjimo stotys. Valdiklis turi MPPT (maksimalus galios taškų stebėjimas) funkciją, o esant įvairiems saulės spinduliams, padidina saulės baterijų išvesties galią. Palyginus su kitais PWM saulės energijos valdikliais, DFR0580 pagerina įkrovimo efektyvumą net iki 10-30%. Dėl kompaktiško dydžio ir lengvo svorio, modulį lengva įterpti į įvairiausius projektus.

Specifikacijos:

• Valdymo sistema: CN3767
• Saulės baterijos įtampa (SOLAR IN): nuo 15 V iki 25 V
• Baterijos įtampa (BAT IN): 12 V švino-rūgšties baterija
• Įkrovimo įtampa: keturios pakopos iki 4 A
• Laikymo įtampa: 13,55 V
• Nuolatinė įkrovimo įtampa: 14,8 V
• Gilaus išlydžio apsaugos riba: 10,8 V
• Išėjimai:
• OUT1 5 V 5 A
• OUT2 12 V 8 A
• USB1 5 V 2,5 A
• USB2 5 V 2,5 A
• Vidutinis efektyvumas:
• SOLAR IN (18 V skydui): 94%
• OUT1 / USB1 / USB2:
• 90% esant 10% apkrovai
• 93% esant 50% apkrovai
• 92% esant 90% apkrovai
• OUT2:
• 99% esant 10% apkrovai
• 98% esant 50% apkrovai
• 97% esant 90% apkrovai
• Modulio srovės suvartojimas: <4 mA
• Saugumas:
• SOLAR IN: prieš atvirkštinę srovę / atvirkštinį ryšį
• BAT IN: prieš iškrovimą / perkrovimą / pakartotinį prijungimą
• OUT1-2 / USB1-2: prieš trumpąjį jungimą / viršįtampį / perkaitimą
• Darbinė temperatūra: nuo -40 ℃ iki 85 ℃
• Matmenys: 68 x 68 mm

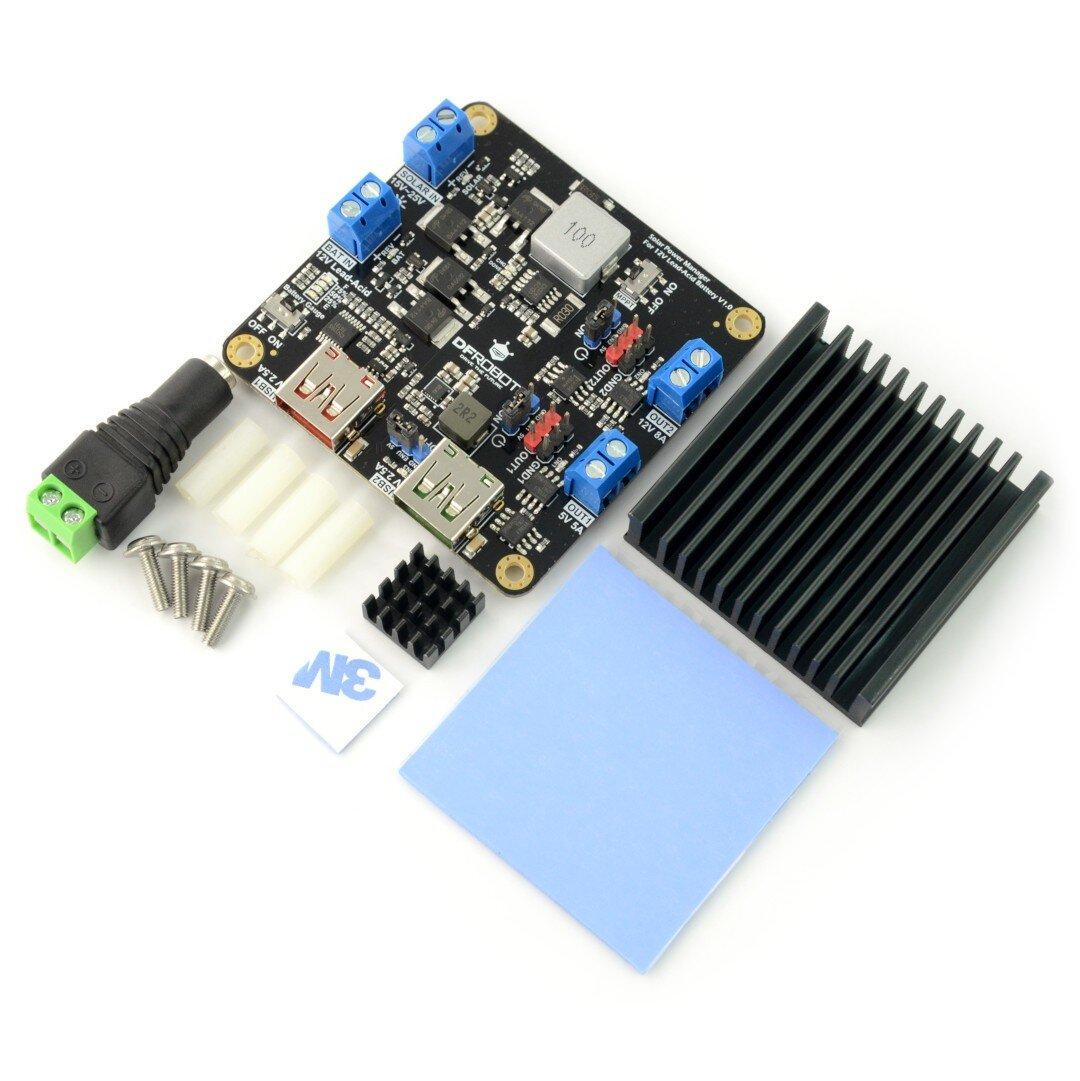

Pakuotėje:

• Juodas trumpiklis x3
• Nailoninis kaištukas M3 x 16 x4
• Nerūdijančio plieno varžtas M3 x 10 x4
• Aliumininis aušintuvas (juodas) 14 x 14 x 7 mm x1
• Terminis silikoninis padas (mėlynas) 14 x 14 x 0,5 mm x1
• Aliumininis aušintuvas (juodas) 50 x 50 x 12,7 mm x1
• Terminis silikoninis padas (mėlynas) 50 x 50 x 1,5 mm x1
• Nuolatinės srovės maitinimo lizdo adapteris x1
