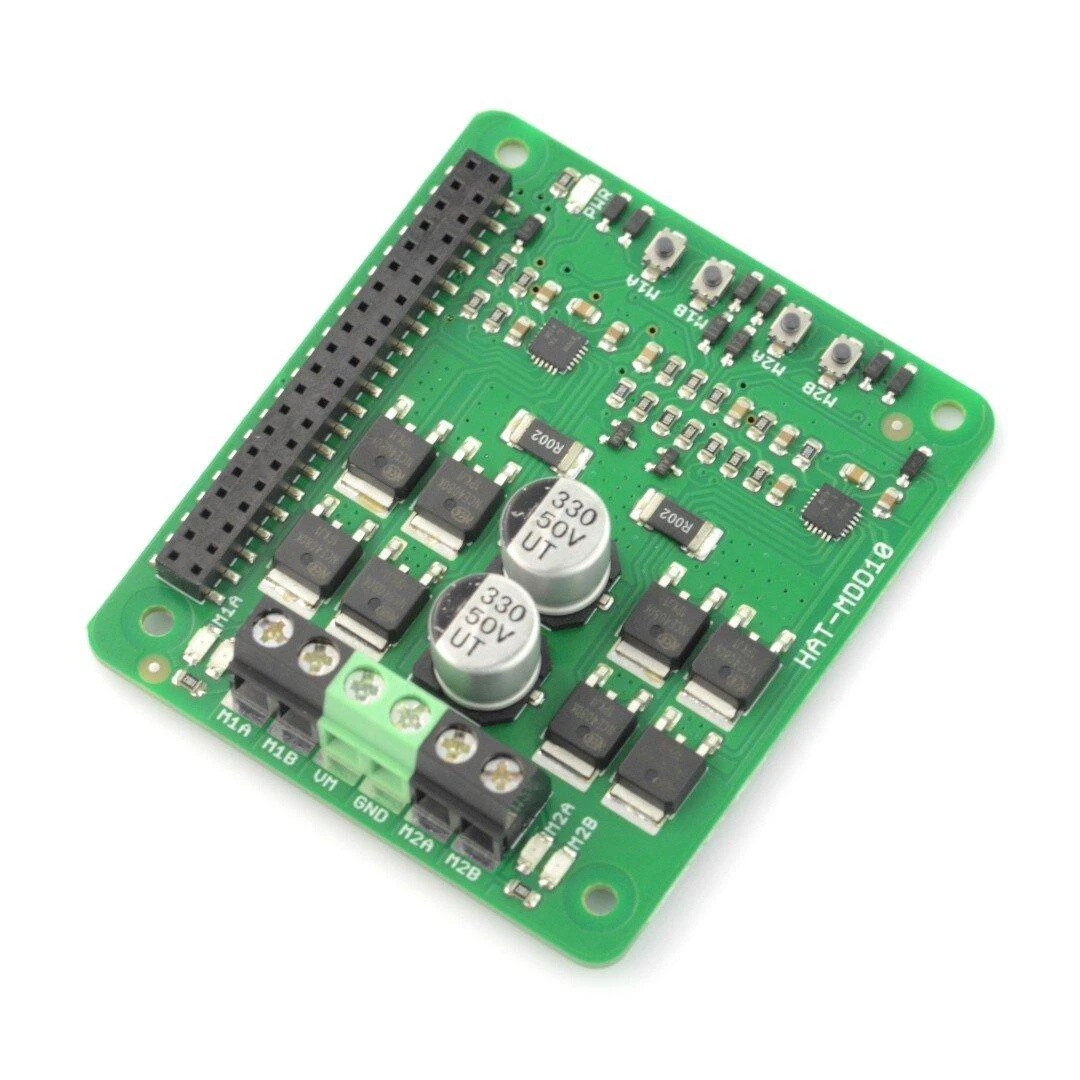

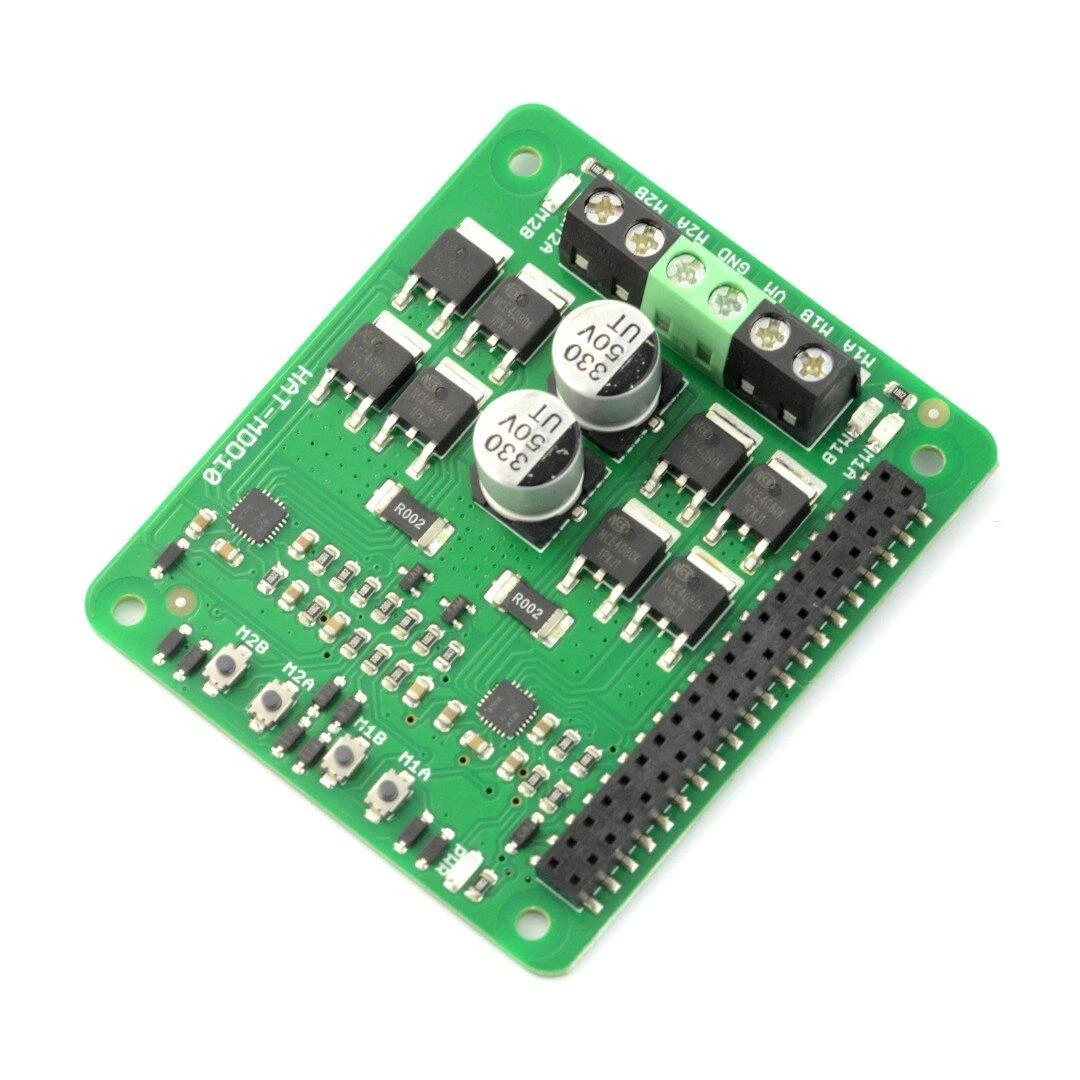

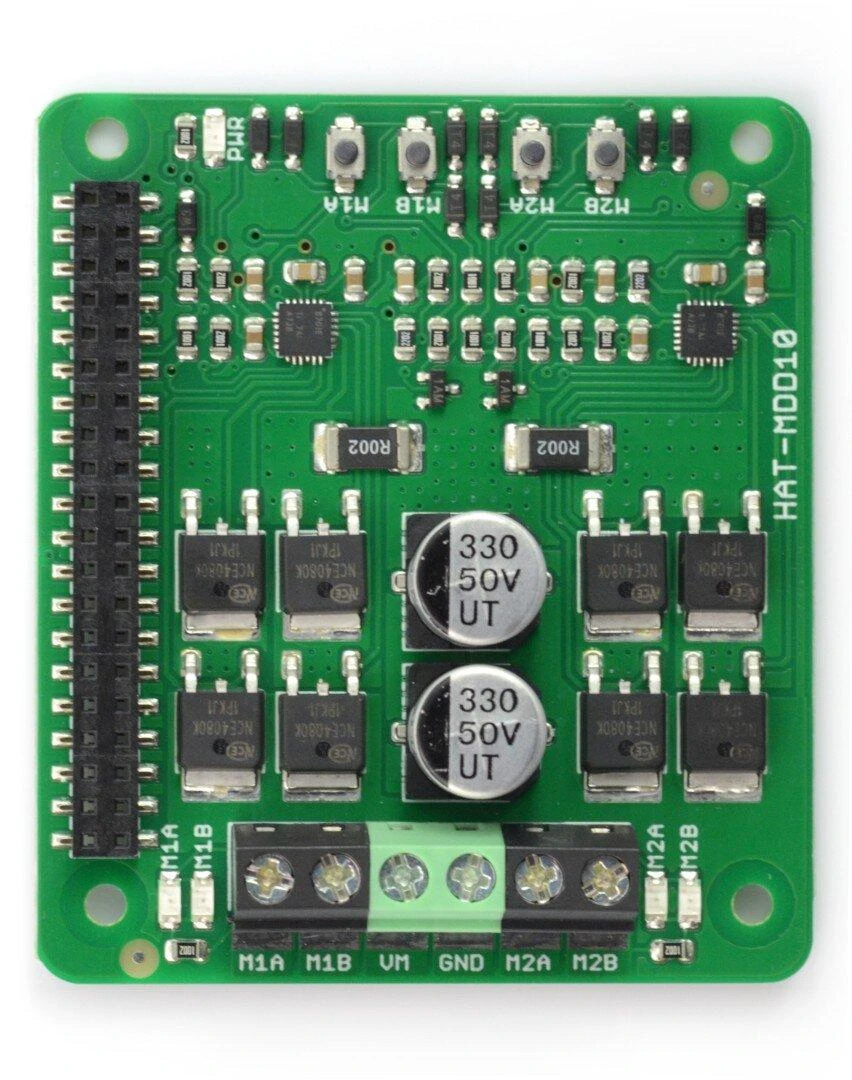

Variklių, veikiančių nuo 6 V iki 24 V įtampa ir iki 10 A srovės kanale (maks. 30), priedėlis su dviejų kanalų valdikliu. Sistema gali būti jungiama tiesiogiai Raspberry Pi minicomputer 3+, 3, 2, B+ ir A+ GPIO jungtimis.

Specifikacijos:

Maitinimo įtampa: nuo 6 V iki 24 V
Vidutinė srovė kanale: 10 A (iki 25 °C nenaudojant radiatoriaus)
Trumpalaikė srovė: iki 30 A (iki 10s)
Pagamintas iš NMOS H-Bridge tranzistorių
Kiekvienam kanalui įmontuoti šviesos diodai
PWM greičio reguliavimo dažnis: 20 KHz
Mygtukai rankiniam variklių valdymui

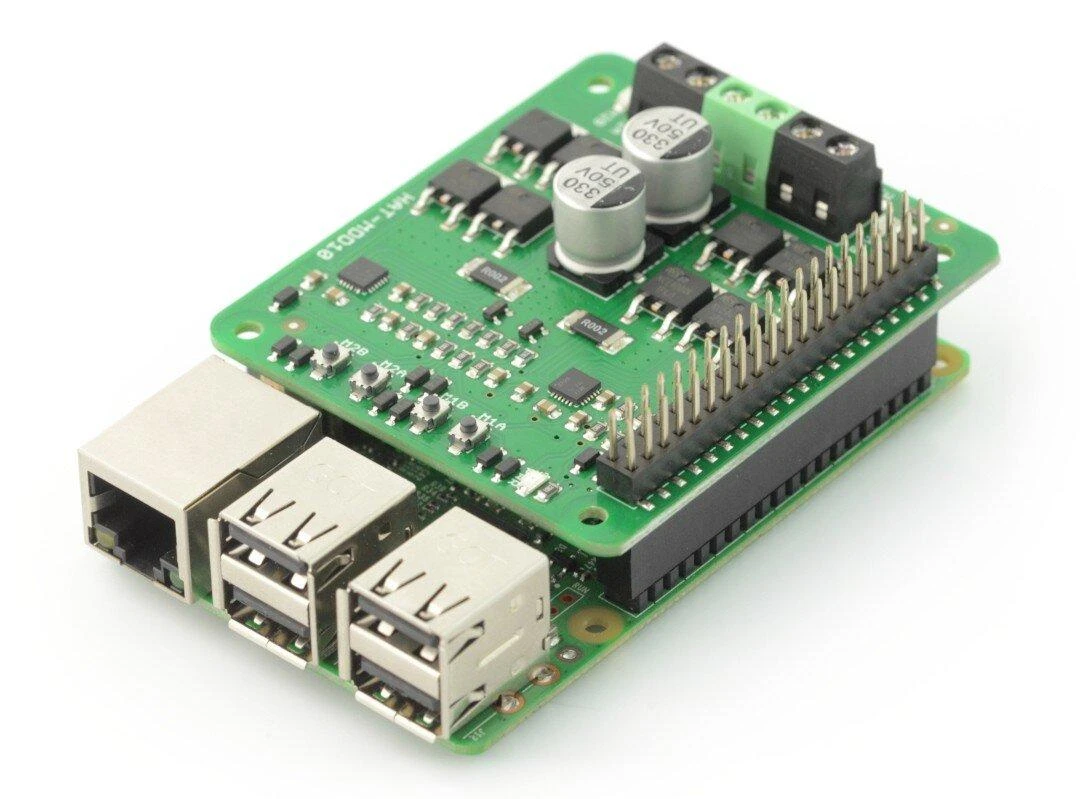

Jungtis suderinama su: Raspberry Pi 3+, 3, 2, B+, A+
Palaiko TTL PWM iš mikrovaldiklio
Apsauga nuo viršsrovių
Matmenys: 67,5 x 59 mm

Komplekte:

HAT-MDD10 priedėlis

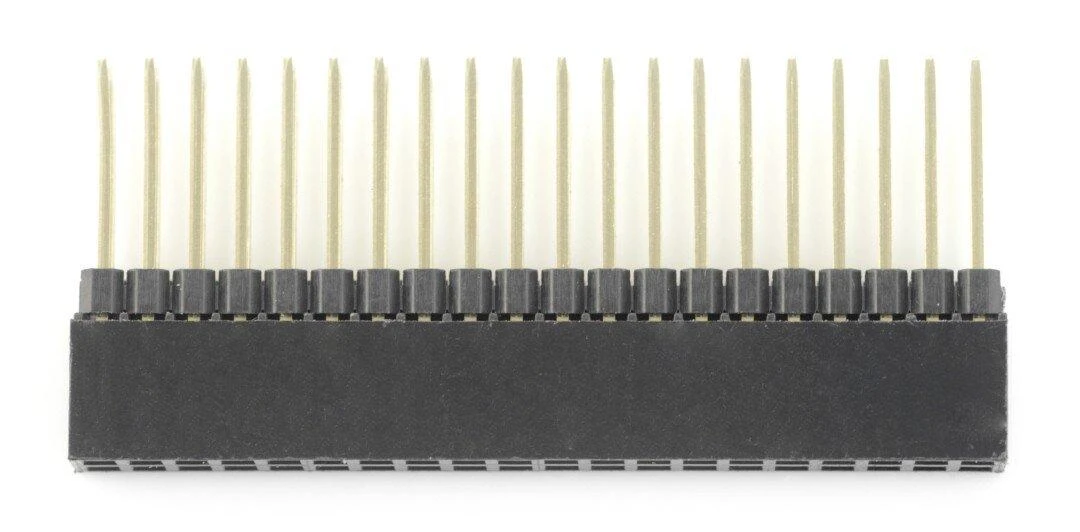

Prailginta 25 mm auksinių kaiščių juosta

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Cytron
Modelis

AN-12413
Modelio pavadinimas

AN-12413

Gamintojas Cytron
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek kanalų turi šis priedėlis?

Modulyje sumontuoti du nepriklausomi kanalai. Kiekvienas iš jų gali valdyti atskirą elektros variklį. Tai leidžia kurti dviejų ratų sistemas. Naudotojai gali lengvai valdyti judėjimą į priekį ar atgal.

2. Kokią įtampą palaiko Cytron HAT-MDD10 variklio valdiklis?

Šis įrenginys veikia nuo 6 V iki 24 V maitinimo. Toks platus diapazonas leidžia naudoti įvairius nuolatinės srovės motorus. Tai užtikrina lankstumą projektuojant robotus. Įtampa tinka tiek mažiems, tiek didesniems mechanizmams.

3. Ar galima valdyti variklius rankiniu būdu?

Taip, ant plokštės yra specialūs mygtukai. Jie leidžia testuoti sukimąsi be programinio kodo. Tai labai patogu derinant mechaniką. Funkcija padeda greitai patikrinti variklių veikimą.

4. Kokia didžiausia trumpalaikė srovė tenka vienam kanalui?

Vienas kanalas atlaiko iki 30 amperų trumpalaikę apkrovą. Ši riba galioja ne ilgiau kaip 10 sekundžių. Ilgesnis veikimas tokiu režimu gali pažeisti įrangą. Vertė skirta pikų suvaldymui.

5. Su kokiomis Raspberry Pi versijomis šis įrenginys suderinamas?

Plokštė jungiama prie 3+, 3, 2, B+ ir A+ modelių. Suderinamumas užtikrinamas per GPIO kontaktus. Tai palengvina integraciją su populiariais minikompiuteriais. Vartotojams nereikia papildomų adapterių.
