Dviejų kanalų RS485 išplėtimo...

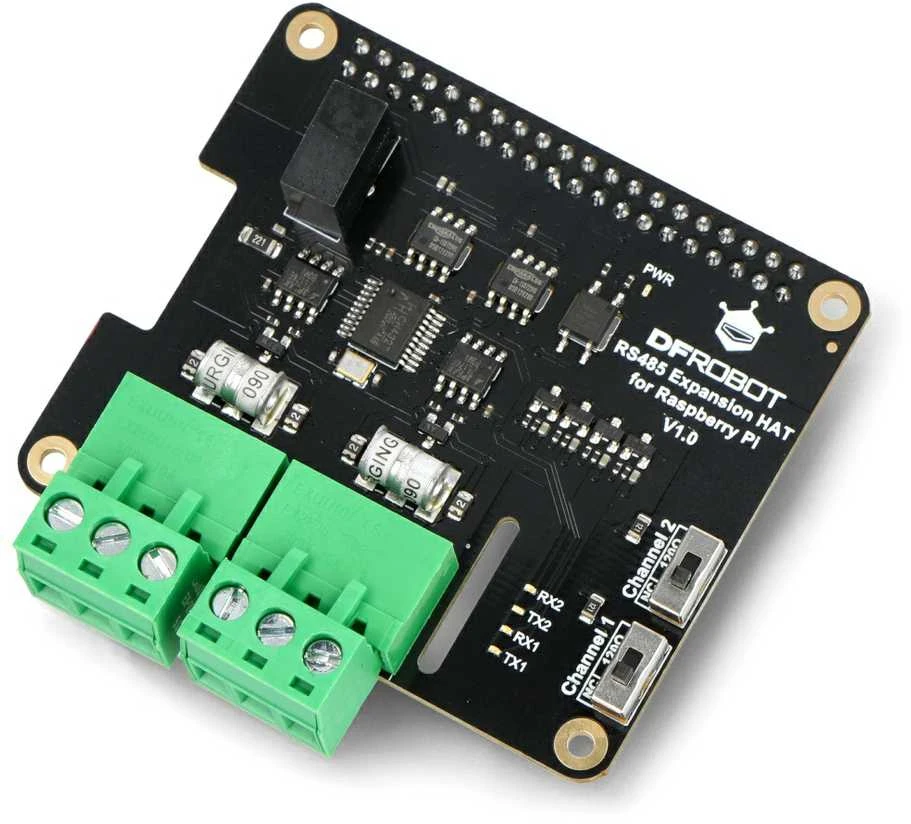

Dviejų kanalų RS485 išplėtimo priedėlis, skirtas Raspberry Pi 4B mini kompiuteriui. Jis sukurtas siekiant išplėsti modulio funkcionalumą RS485 ryšiu ir taip padidinti ryšio patikimumą bei išvengti galimų duomenų perdavimo trukdžių. Priedėlyje įrengtos apsaugos grandinės, pavyzdžiui, apsauga nuo žaibo ir viršįtampių, jame taip pat yra TVS diodas ir maitinimo šaltinio izoliacija. Kraštinėje plokštės dalyje yra varžtinių jungčių pavidalo kaiščiai, kurie leidžia paprastai ir greitai sujungti su kitais periferiniais įrenginiais.

Pagrindinės savybės:

Dviejų kanalų RS485 priedėlis, skirtas Raspberry Pi 4B
Elektros ir signalų izoliacija
Apsauga nuo žaibo ir viršįtampių
Pereinamųjų įtampų slopintuvas
RX/TX duomenų perdavimo ir priėmimo indikatorius

Specifikacijos:

Darbinė įtampa: 3,3 V
Integruotas RS485 siųstuvas: TP75176E
Serijinis lustas: CH432T
Ryšio sąsaja: RS485 x2
Maitinimo indikacija: raudonas šviesos diodas
TX ryšio signalizacija: mėlynas šviesos diodas
RX ryšio signalizacija: žalias šviesos diodas
Gnybtų varža: 120 omų x2
Gnybtai: gnybtų juostelė (sraigtinė jungtis), 3 kontaktų, 5,08 mm pločio

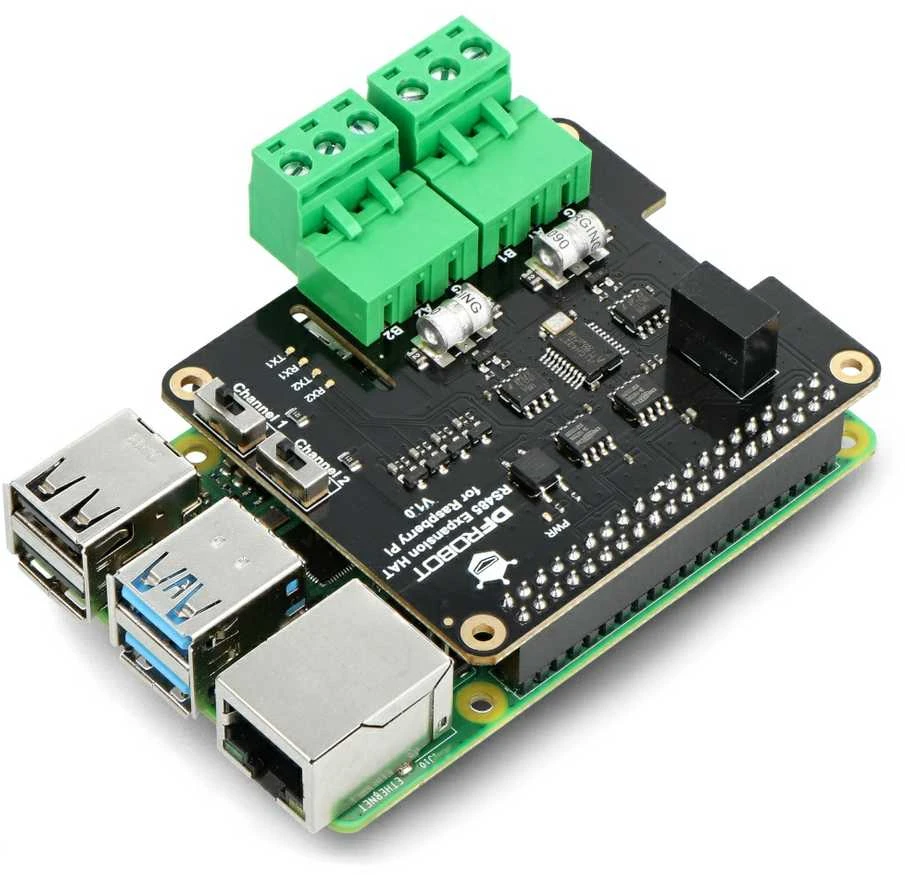

Suderinamumas: Raspberry Pi 3B+ / 4B
Montavimo skylės skersmuo: 2,5 mm
Plokštės matmenys (išmatuoti be sraigtinių jungčių): 56 x 65 mm

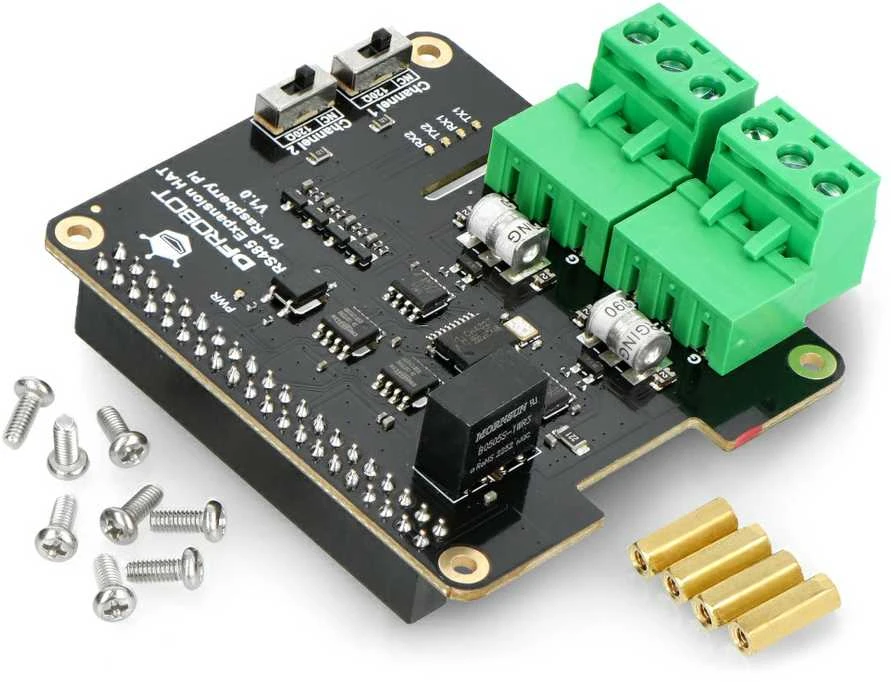

Komplekte:

Dviejų kanalų RS485 išplėtimo priedėlis - skirtas Raspberry Pi 4B - DFRobot DFR0824 - 1 vnt
Montavimo varžtai - 8 vnt
Tarpikliai - 4 vnt
