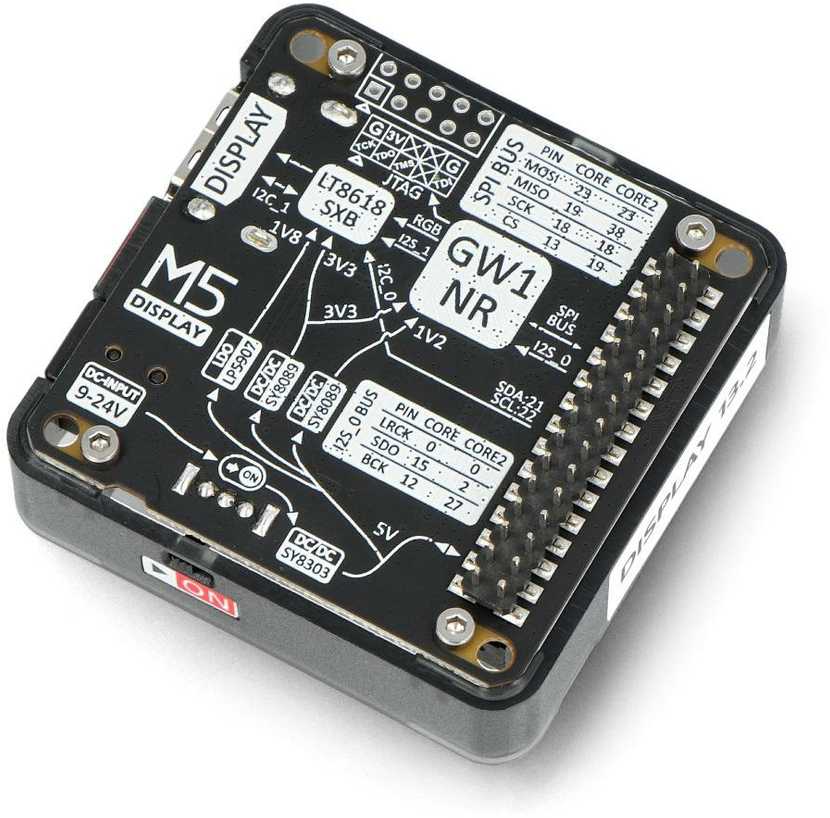

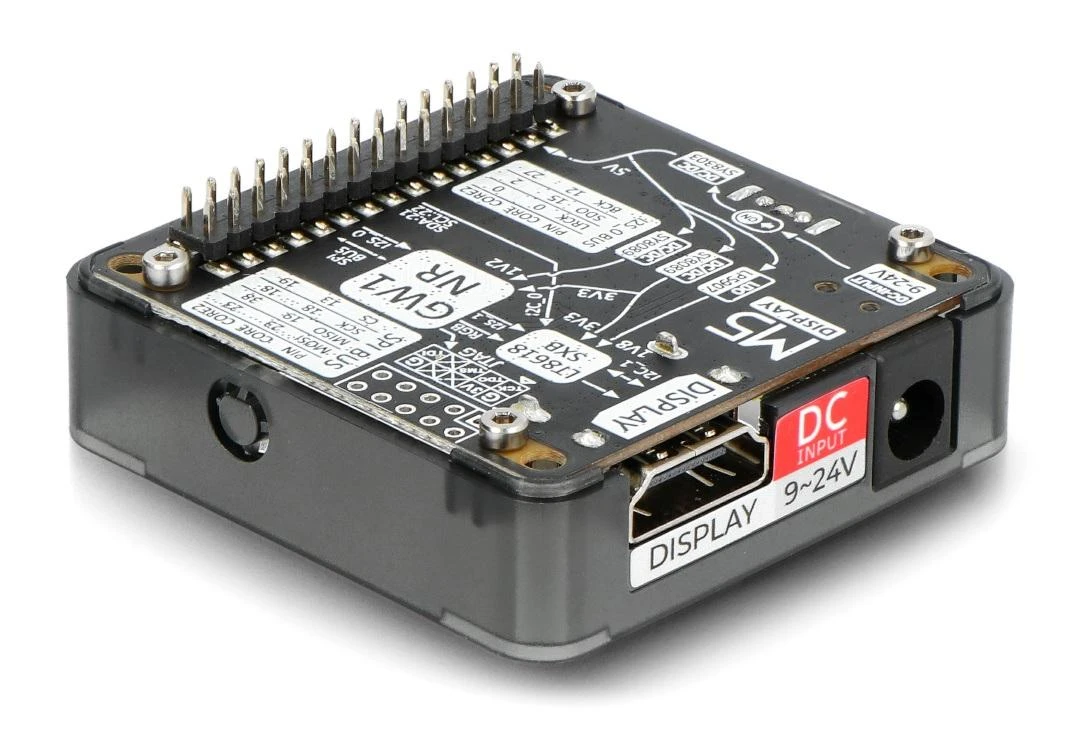

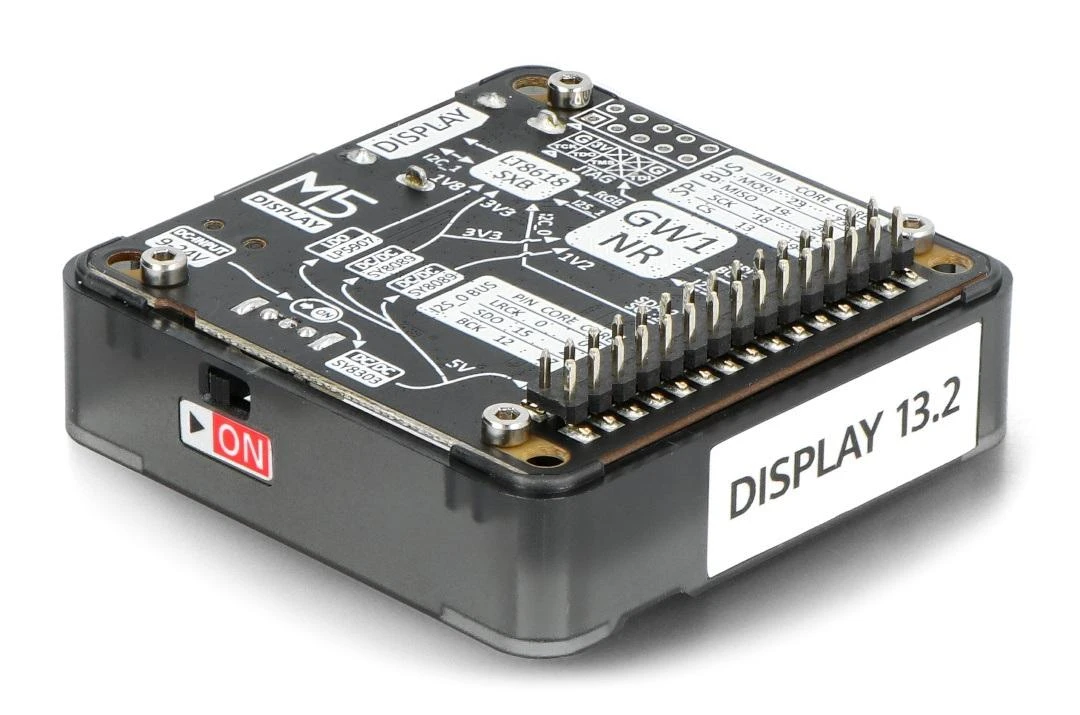

Ekrano modulis 13.2 - skirtas M5Stack Core kūrėjų moduliams - M5Stack M126, modelis - AN-22674, žema kaina

Ekrano modulis 13.2 yra M5Stack sukurtas išplėtimas, skirtas M5Stack Core ir M5Stack Core2 kūrimo moduliams. Tai HD garso ir vaizdo modulis, kuris naudoja GAOYUN GW1NR serijos FPGA ekrano signalui išvesti. Jame yra LT8618S išvesties kondicionavimo lustas, kuris palaiko 24 bitų RGB įvestį ir iki 8 kanalų garso įvestį. Jame taip pat įmontuotos įtampos keitimo grandinės, dėl kurių jis gali būti maitinamas nuo 9 V iki 24 V įtampos.

Pagrindinės savybės:

Palaikoma 24 bitų RGB įvestis
Skiriamoji geba iki 1080P (1920x1080px)
Palaiko iki 8 garso įvesties kanalų
Turi įmontuotus įtampos keitiklius ir LDO grandinę nuo 5 V iki 1,8 V
HD garso ir vaizdo sąsaja, JTAG atsisiuntimo sąsaja
Maitinimo įtampa nuo 9 V iki 24 V DC
Rankinis maitinimo mygtukas

Specifikacijos:

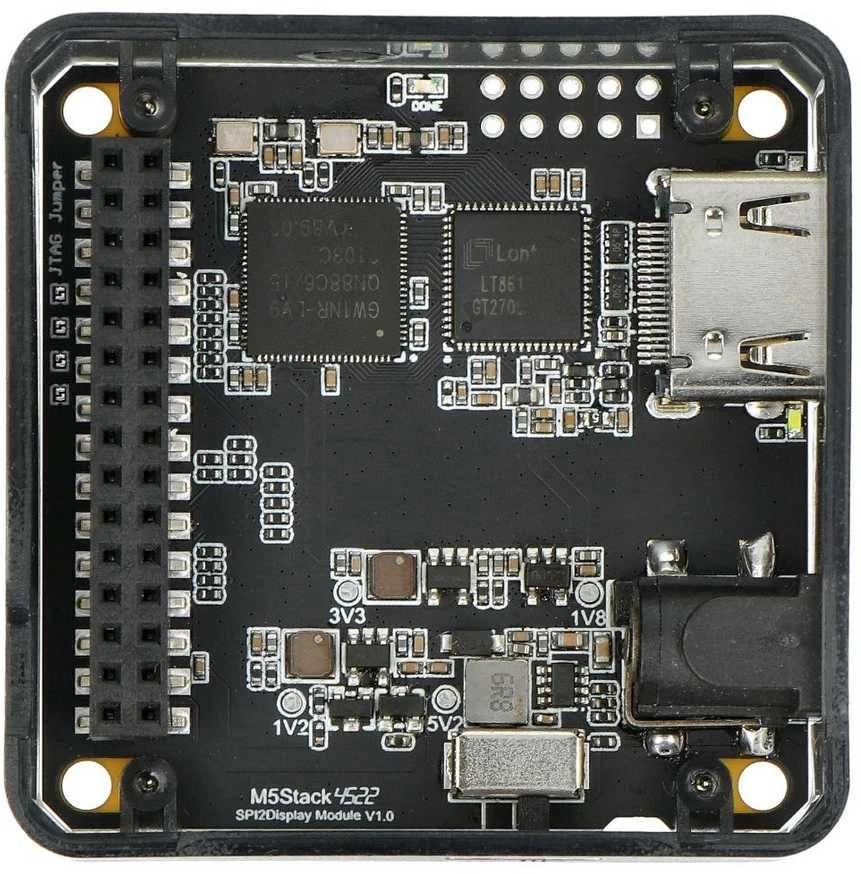

Garso ir vaizdo signalų gavimo sistema: GW1NR-LV9QN88C6-I5 FPGA
Garso ir vaizdo signalų apdorojimo lustas: LT8616SXB

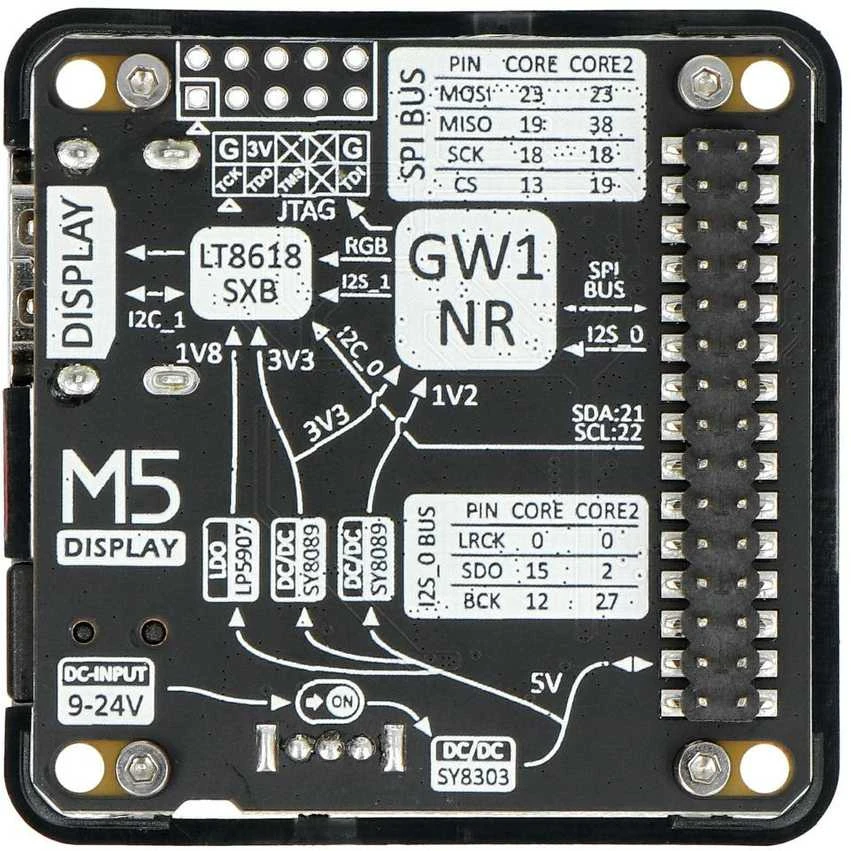

Įtampos keitiklis:

nuo 9 V iki 24 V iki 5 V DC: SY8303
nuo 5 V iki 3,3 V ir 1,2 V: SY8089
nuo 5 V iki 1,8 V LDO: LP5907

Didžiausia skiriamoji geba: 1090P (1920x1080px)
Maitinimo įtampa: nuo 9 V iki 24 V
Matmenys: 54 x 54 x 14,2 mm
Svoris: 21,6 g
