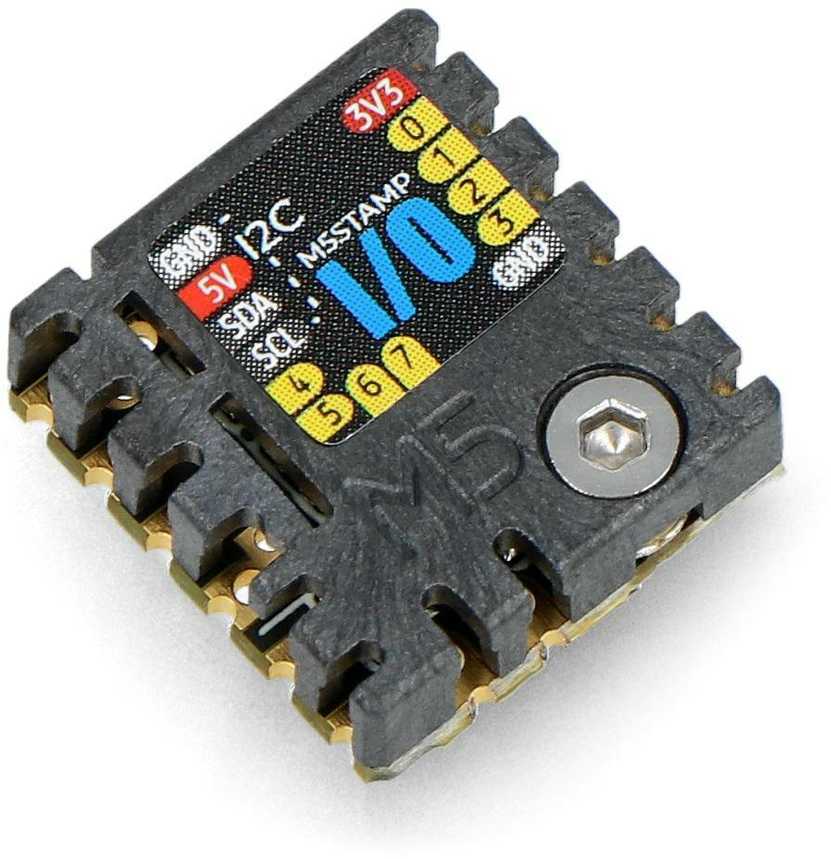

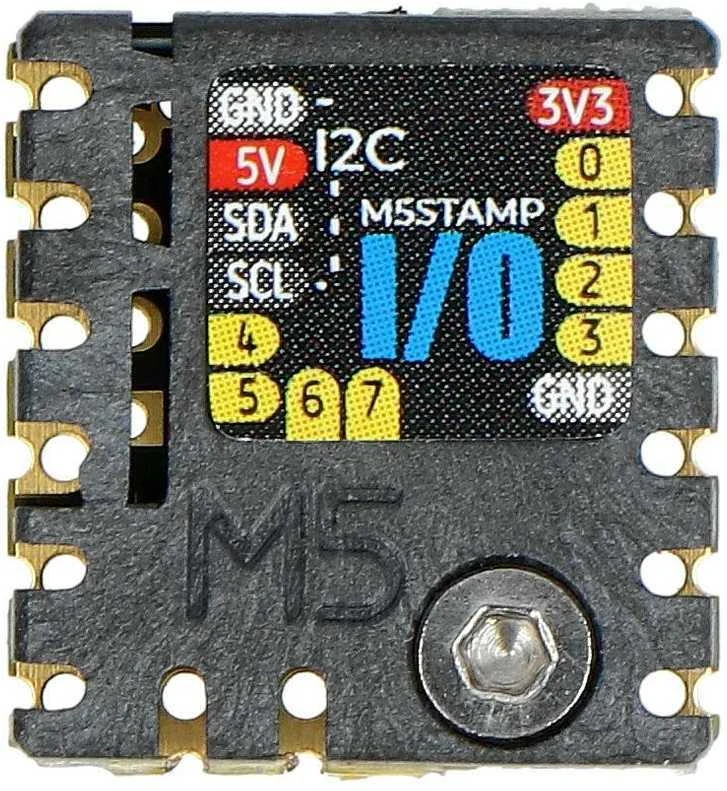

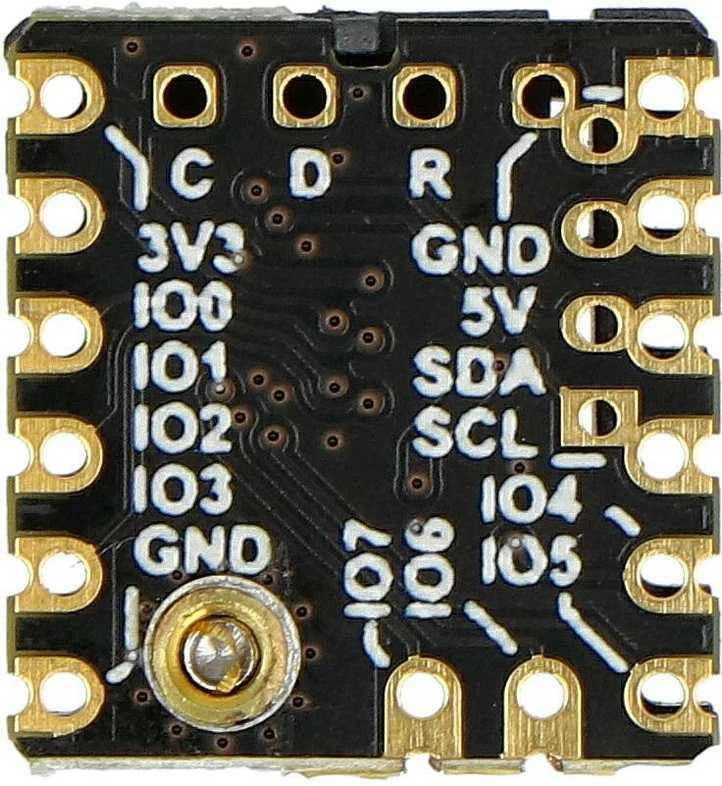

M5Stamp - I/O išplėtimo modulis - M5Stack S002

M5Stamp - I/O išplėtimo modulis iš M5Stack padidina kaiščių skaičių 8 įėjimais/išėjimais pagrindiniame modulyje. Jis pagrįstas STM32F030 lustu ir ryšiui naudoja I2C sąsają. Kiekvienas skaitmeninis įėjimas/išėjimas gali būti laisvai konfigūruojamas kaip ADC, servo/LED RGB sąsaja. Jis gali būti naudojamas kelių kanalų skaitmeniniam / analoginiam signalui gauti ir LED apšvietimo / servo valdymo programoms.

Pagrindinės savybės:

• 8 kanalų įėjimų ir išėjimų išplėtimas
• Skaitmeninis įėjimas/išėjimas
• ADC įvestis
• Servo valdymas (PWM)
• RGB LED valdymas
• Palaiko I2C adreso konfigūraciją
• Galimi trys ryšio tipai (SMT, DIP, laidinis)
• Aukščiausia temperatūra: 230 °C

• Mikrovaldiklis: STM32F030
• I2C adresas: 0x45
• I/O išplėtimo skaičius: 8
• I/O palaikymo režimas: skaitmeninis I/O, ADC, servo valdymas, RGB LED valdymas
• Maitinimas: 3,3 V
• Aukščiausia temperatūra: 230 °C
• Matmenys: 15 x 4,7 x 16 mm
• Svoris: 2,5 g

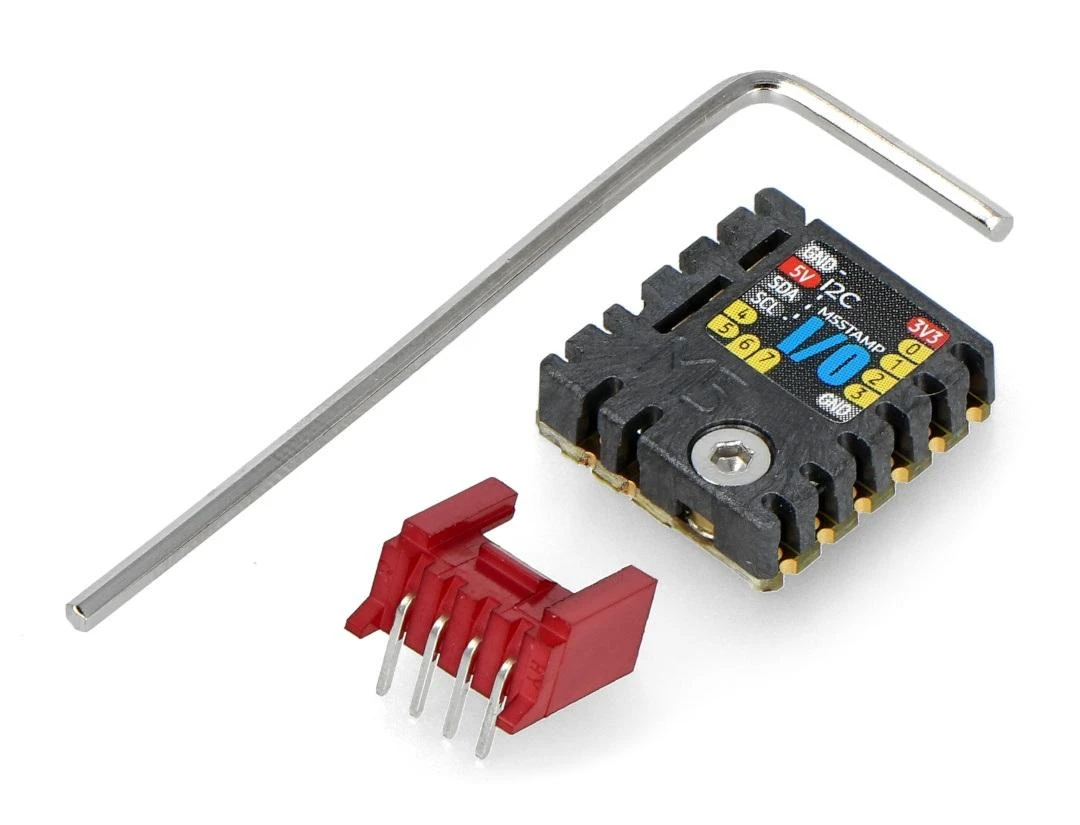

• 1x M5Stamp - išplėtimo I/O modulis - M5Stack - SKU: S002
• 1x HY2.0-4P vidinė jungtis (raudona)
• 1x 1,5 mm šešiabriaunis raktas
