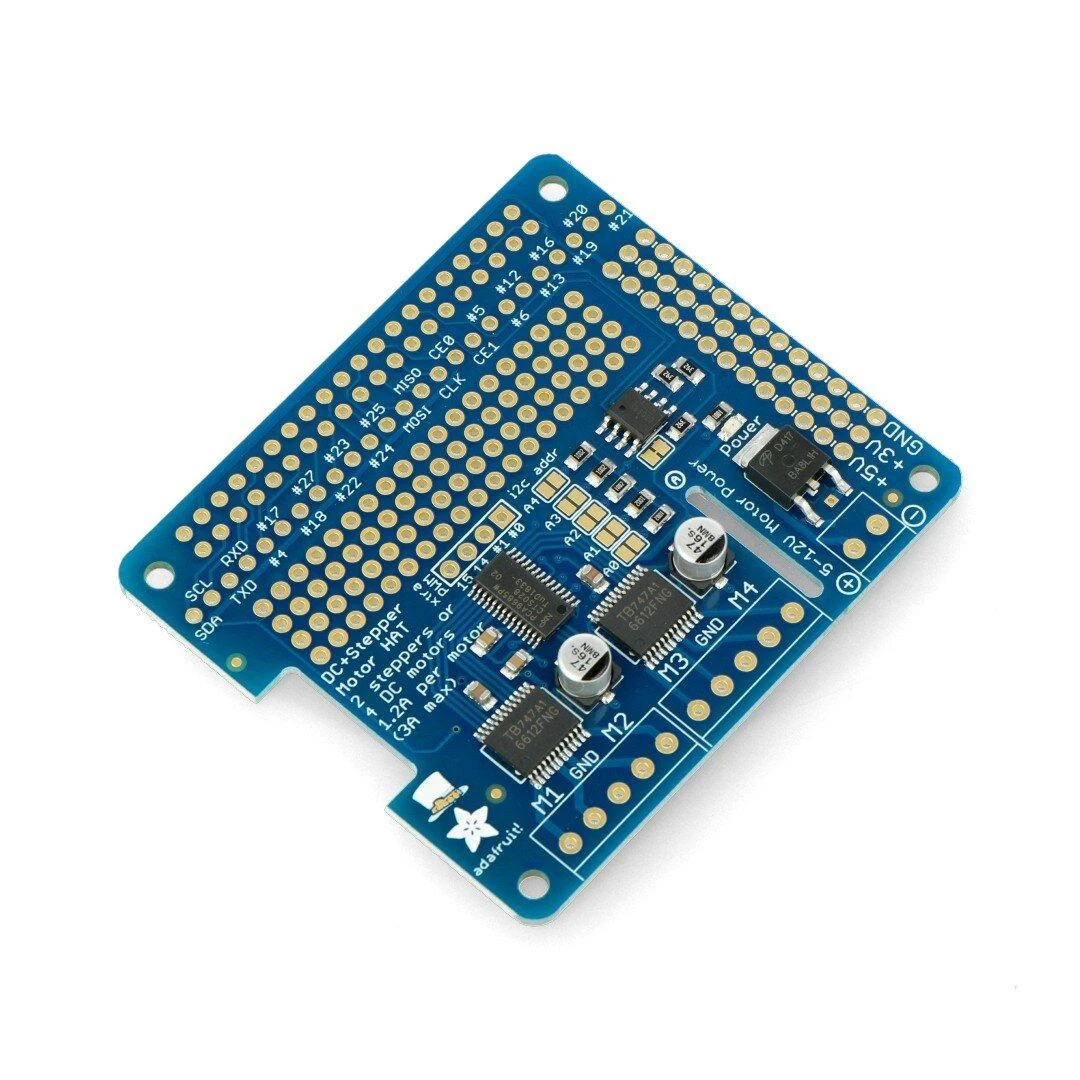

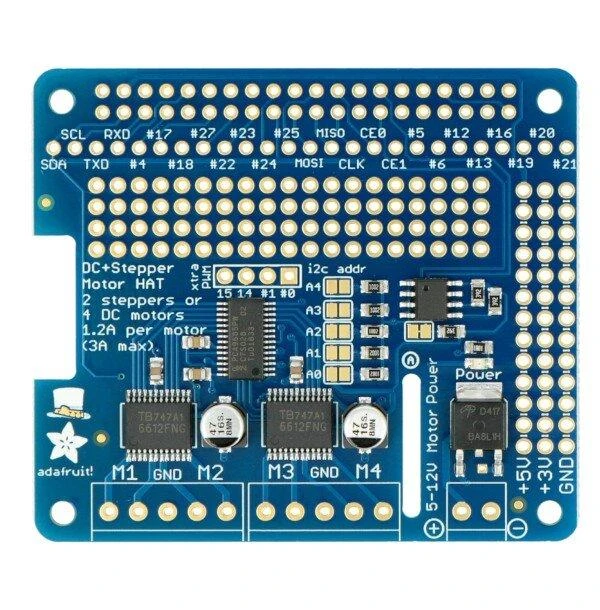

Mini Kit DC ir žingsninio variklio valdiklis TB6612, priedėlis skirtas Raspberry Pi, Adafruit 2348

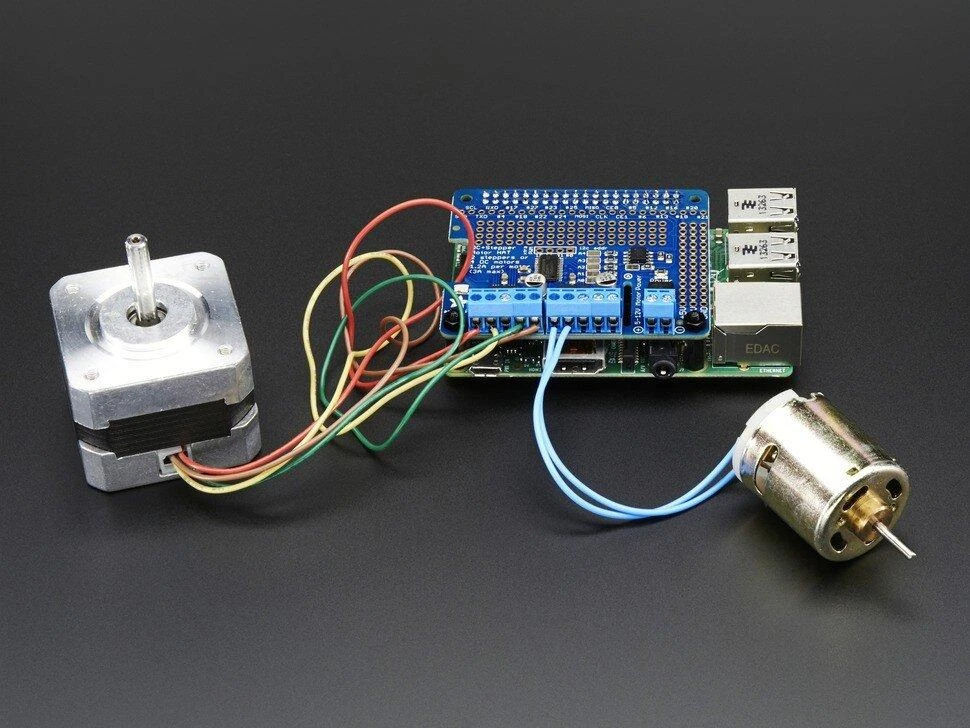

Modulis leidžia valdyti keturis nuolatinės srovės variklius arba du žingsninius variklius - bipolinius arba vienpolius. Taikomas dvigubas H-bridge TB6612, tai leidžia valdyti nuolatinės srovės variklius, kurių įtampa yra nuo 4,5 V iki 13,5 V, srovės suvartojimas iki 1,2 A (laikinas iki 3 A) vienam kanalui. Sąveikauja per I2C sąsają, todėl priežiūrai jums reikia tik dviejų mini kompiuterio kaiščių.

Pagrindinės savybės:

• Galimybė prijungti keturis nuolatinės srovės variklius naudojant du dviejų kanalų valdiklius TB6612:
• maitinimo įtampa: nuo 4,5 V iki 13,5 V
• pastovus srovės suvartojimas: iki 1,2 A vienam kanalui
• trumpalaikis srovės suvartojimas: iki 3 A per kanalą

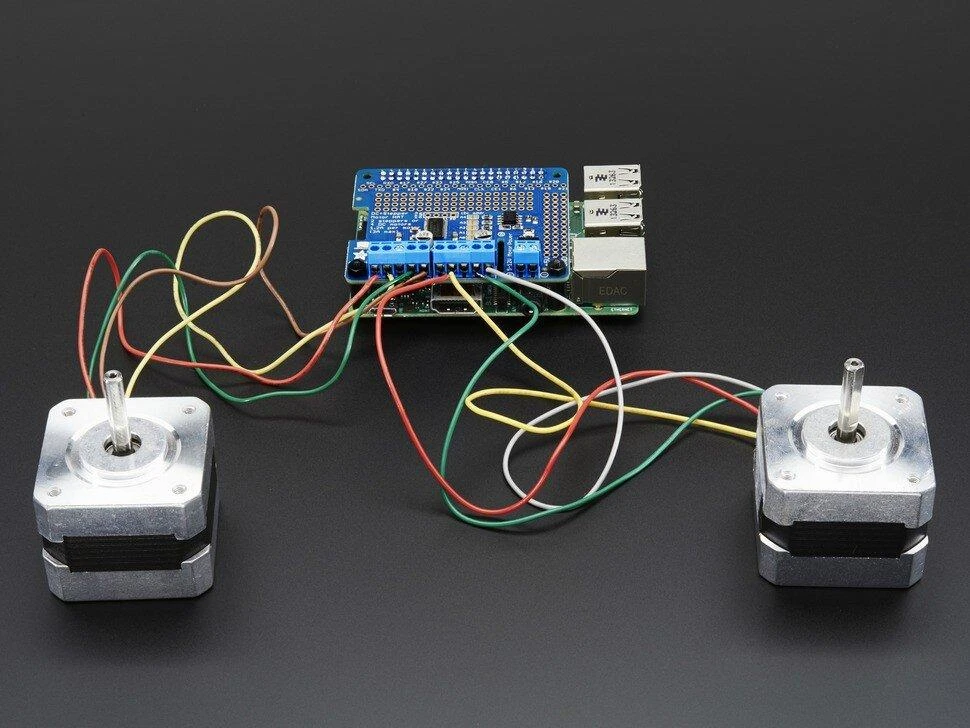

• Galimybė prijungti du žingsninius variklius - vienpolius, bipolinius, su vienguba arba dviguba ritėmis
• Sraigtinis sujungimas palengvina variklio ir maitinimo šaltinio prijungimą - suderinamas su laidais 18 - 26 AWG - litavimui
• Apsauga nuo maitinimo įtampos atvirkštinio sujungimo
• Produktas suderinamas su Raspberry Pi versija: A+, B+, 2B
• Vieša nemokama Raspberry Pi biblioteka
• Sąsaja per I2C magistralę su 7 bitų adresu, kurį pasirenka trumpiklis nuo 0x60 iki 0x80

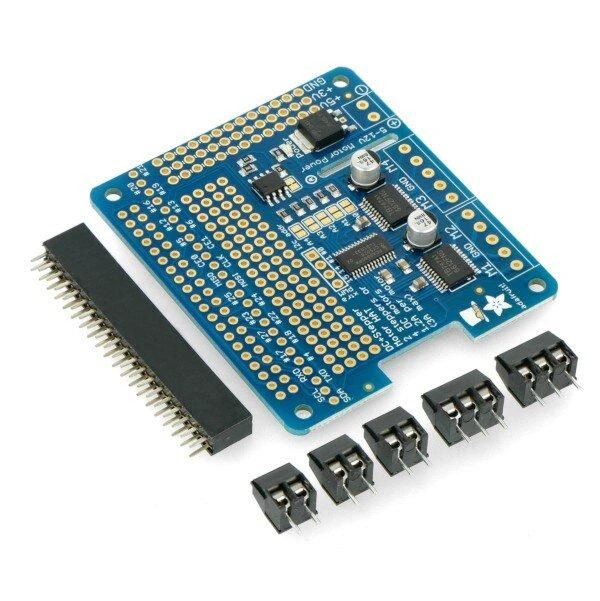

• Komplekte yra jungtys 2x20 litavimui
• Matmenys: 65 x 56 x 13 mm
