Aplinkos jutiklis - priedėlis skirtas Raspberry Pi - Waveshare 20471

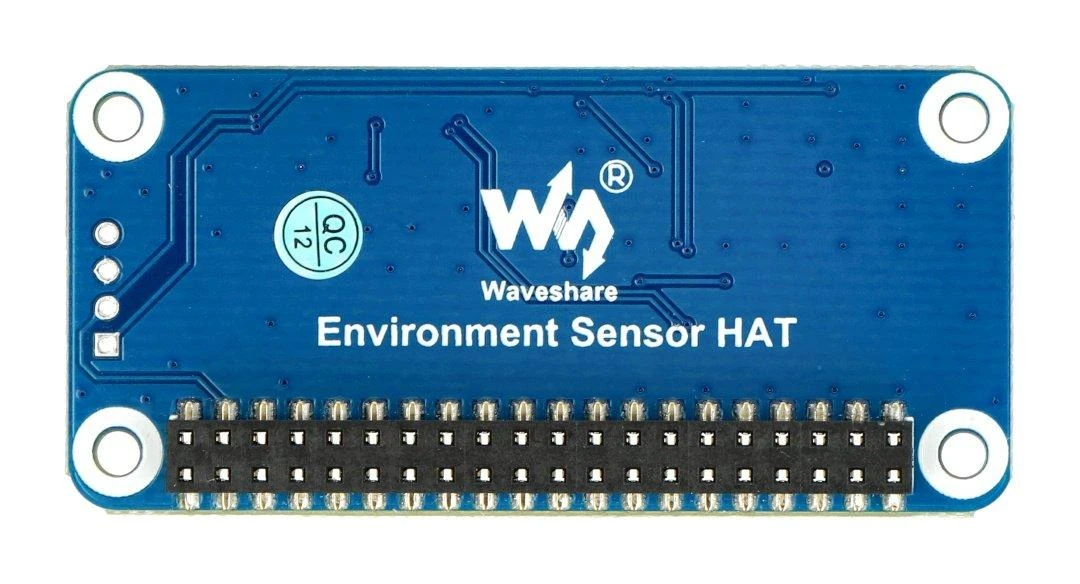

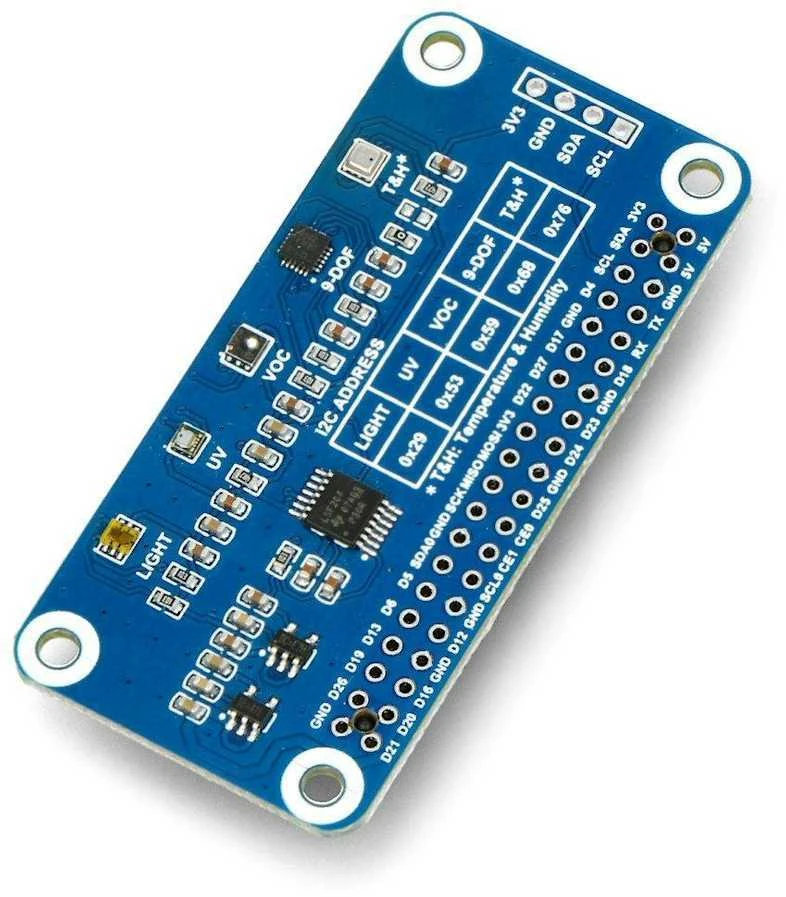

Aplinkos jutiklis Raspberry Pi priedėlio pavidalu turi daug naudingų jutiklių. Jame yra įmontuota temperatūra, drėgmė, oro slėgis, aplinkos šviesa infraraudonųjų ir matomų šviesų matavimui, 9 DoF judesio jutiklis, UV spindulių matavimo jutiklis ir VOC jutiklis, skirtas aptikti lakiuosius organinius junginius aplinkoje. Priedėlis sąveikai naudoja I2C magistralę. Jis maitinamas 5 V įtampa.

Pagrindinės savybės:

• Kaiščiai suderinami su Raspberry Pi GPIO kontaktais
• Integruotas TSL25911FN skaitmeninis aplinkos šviesos jutiklis infraraudonųjų spindulių ir matomos šviesos matavimui
• Integruotas BME280 jutiklis, skirtas matuoti temperatūrą, drėgmę ir slėgį
• Integruotas ICM20948 judesio jutiklis - 3 ašių akselerometras, 3 ašių giroskopas ir 3 ašių magnetometras
• Integruotas LTR390-UV-1 UV jutiklis
• Integruotas SGP40 jutiklis, skirtas aplinkos VOC aptikimui

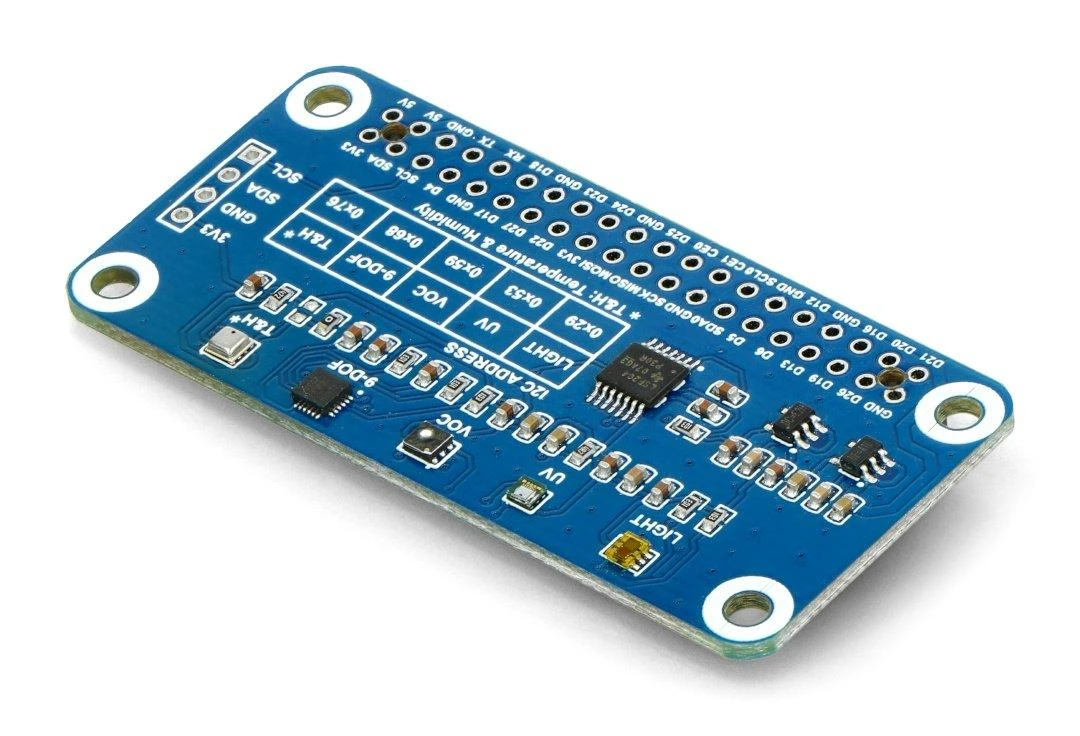

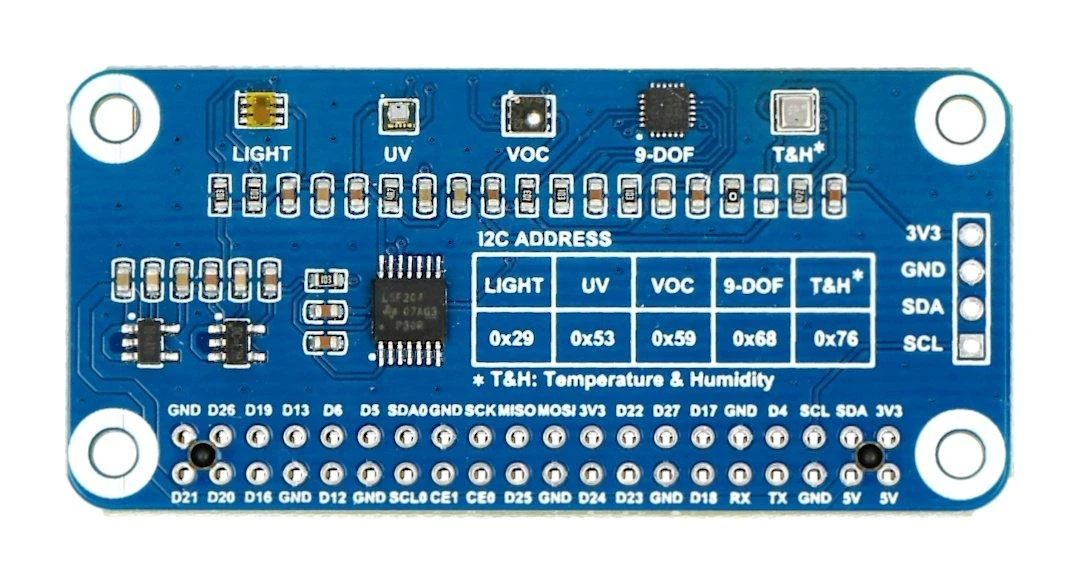

• Sąsaja per I2C
• Gamintojas pateikia pavyzdžių ir programavimo išteklių (Raspberry Pi / Arduino / STM32 pavyzdžiai)

• Temperatūros, drėgmės ir oro slėgio jutiklio specifikacija:
• Integruotas lustas: BME280
• I2C sąsajos adresas: 0x76
• Temperatūros matavimas:
• diapazonas: nuo -40 °C iki 85 °C
• skiriamoji geba: 0,01 °C
• tikslumas: ± 1 °C
• Drėgmės matavimas:
• diapazonas: nuo 0% iki 100% RH
• skiriamoji geba: 0,008% santykinis drėgnumas
• tikslumas: ± 3% RH
• atsako laikas: 1s
• delsimas: ≤ 2% santykinis drėgnis
• Slėgio matavimas:
• diapazonas: nuo 300 hPa iki 1100 hPa
• skiriamoji geba: 0,18 Pa
• tikslumas: ± 1 hPa

• Aplinkos jutiklio techninės specifikacijos:
• Taikymas: Raspberry Pi
• Integruoti jutikliai:
• skaitmeninis aplinkos šviesos jutiklis
• jutiklis, skirtas matuoti temperatūrą, drėgmę ir oro slėgį
• judesio jutiklis - 3 ašių akselerometras, 3 ašių giroskopas, 3 ašių magnetometras
• UV spinduliuotės jutiklis
• jutiklis, skirtas aptikti lakiuosius organinius junginius aplinkoje
• Sąsaja: I2C magistralė
• Matmenys: 65 x 30 mm

• Aplinkos šviesos jutiklio specifikacija:
• Integrinis grandynas: TSL25911FN
• I2C sąsajos adresas: 0x29
• Diapazonas: nuo 0 lx iki 88000 lx

• VOC jutiklio specifikacija:
• Tikslas: aptikti lakiuosius organinius junginius aplinkoje
• Įterptoji grandinė: SGP40
• I2C sąsajos adresas: 0x59
• Matavimo skalė: nuo 0 ppm iki 1000 ppm
• VOC indekso reikšmė: nuo 0 iki 500
• 0-100 - oro kokybė: puiki
• 100–200 - oro kokybė: gera
• 200–300 - oro kokybė: šiek tiek užteršta
• 300-400 - oro kokybė: vidutinė tarša
• 400–500 - oro kokybė: labai nešvari

• Judesio detektoriaus specifikacijos:
• Integrinis grandynas: ICM20948
• Laisvės laipsnių skaičius: 9 DoF
• Matavimo ašių skaičius: 3 (X, Y, Z)
• I2C sąsajos adresas: 0x68
• Rezoliucija: 16 bitų
• Akselerometras:
• matavimas: pagreitis
• diapazonas: ± 2, ± 4, ± 8, ± 16 g (konfigūruojamas)
• Giroskopas:
• matavimas: kampinis greitis
• diapazonas: ± 250, ± 500, ± 1000, ± 2000 °/s (konfigūruojamas)
• Magnetometras:
• matavimas: magnetinis laukas
• diapazonas: ± 4900 µT

• UV matavimo jutiklio specifikacijos:
• Įterptoji grandinė: LTR390-UV-1
• I2C sąsajos adresas: 0x53
• Bangos ilgis: nuo 280 nm iki 430 nm

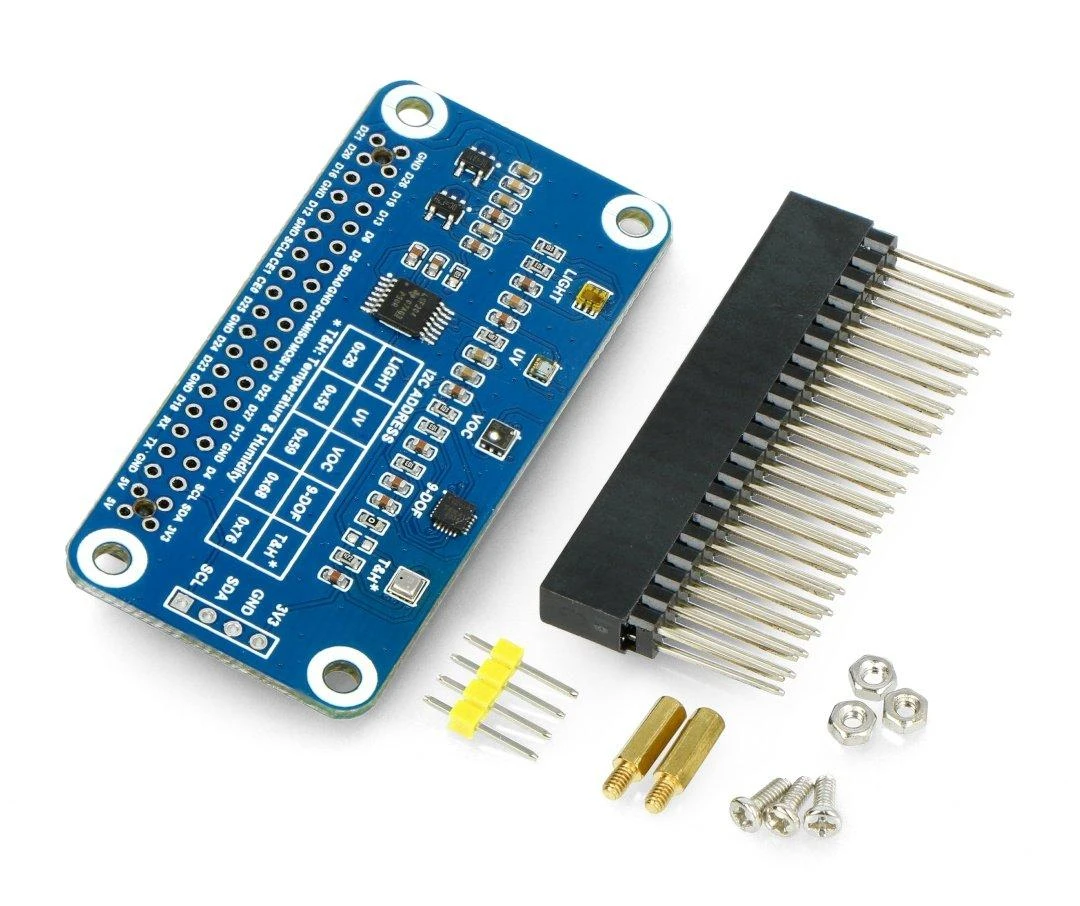

• Aplinkos jutiklis - priedėlis skirtas Raspberry Pi - Waveshare 20471 - 1 vnt
• Lizdo juosta 2x20 kaištis - 2,54 mm rastras - 1 vnt
• Auksinių kaiščių juosta 1x4 kaištis - 2,54 mm rastras - 1 vnt
• Varžtų ir tarpiklių rinkinys, skirtas prijungti prie Raspberry Pi
• tarpiklis tarp kaiščių ir lizdų - 2 vnt
• tvirtinimo varžtai - 3 vnt
• poveržlės - 3 vnt
