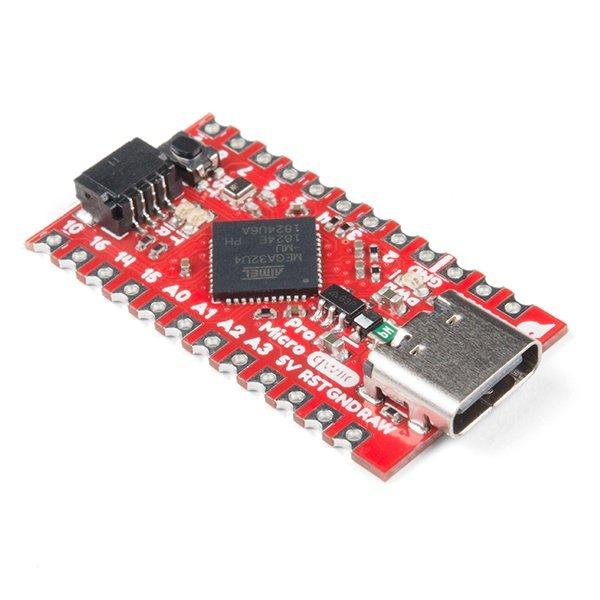

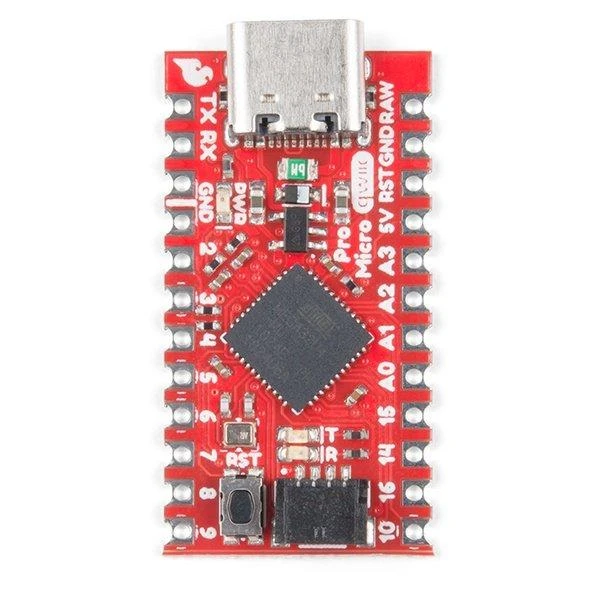

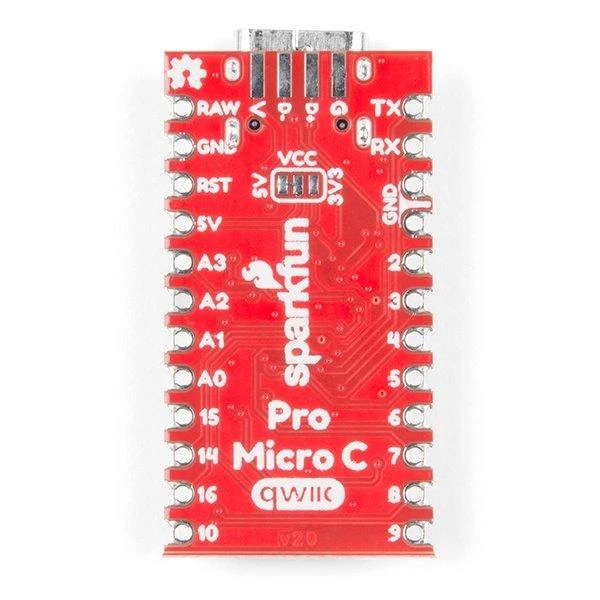

Atnaujinta SparkFun Qwiic Pro Micro plokštės versija, kuri yra nedidelis modulis, pagrįstas gerai žinomu AVR Atmega32u4 mikrovaldikliu (tuo pačiu mikrovaldikliu, naudojamu populiariame Arduino Leonardo). Plokštė yra tokio pat dydžio kaip ir jos pirmtakas (33 mm x 18 mm). Kuo jis skiriasi? Šiam modeliui gamintojas naudoja USB-C jungtį ir Qwiic jungtį. Be to, buvo pridėta keletas papildomų funkcijų. Naujoje modulio versijoje yra atstatymo mygtukas ir įtampos reguliatorius (AP2112 3,3 V). Plokštėje rasite 20 skaitmeninių įvesties / išvesties, iš kurių 5 gali būti naudojami kaip PWM išėjimai, o 12 - kaip analoginės įvestys. Pro Micro veikia esant 5 V įtampai ir 16 MHz dažniui.

Specifikacijos:

Mikrovaldiklis: ATmega32u4 su 5 V logine įtampa
Veikimo dažnis: 16 MHz
Įtampos reguliatorius: AP2112 3,3 V
Palaiko Arduino IDE
Įmontuota USB-C jungtis programavimui
ADC: 9 kanalai 10 bitų
Analoginių įėjimų skaičius: 12
PWM kanalų skaičius: 5
Nuoseklios sąsajos:

UART (Rx ir Tx)
Qwiic jungtis I2C
SPI

Perkrovimo mygtukas
SRAM: 2,5 kB
Flash atmintis: 32 kB
EEPROM: 1 kB

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-19842
Modelio pavadinimas

AN-19842

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kuo šis Pro Micro modulis skiriasi nuo senesnių versijų?

Ši atnaujinta SparkFun Pro Micro versija turi modernią USB-C jungtį, patogesnę programavimui ir maitinimui. Be to, ji papildyta Qwiic jungtimi greitam priedų prijungimui bei atstatymo mygtuku ir 3,3 V įtampos reguliatoriumi. Modulio dydis išliko toks pats – kompaktiškas 33x18 mm.

2. Kokius projektus galima kurti su šiuo valdikliu?

Dėl integruoto ATmega32U4 mikroschemos, šis įrenginys tinka kuriant USB įrenginius, pvz., klaviatūras ar pelės. Plokštė turi 20 I/O kaiščių, iš kurių 12 gali veikti kaip analoginės įvestys. Tai leidžia jungti jutiklius, valdyti servo variklius ar kurti interaktyvius prototipus.

3. Ar šią plokštę galima programuoti su Arduino IDE?

Taip, šis modulis yra visiškai suderinamas su Arduino kūrimo aplinka. Jis naudoja tą pačią mikroschemą kaip Arduino Leonardo, todėl pasirinkus atitinkamą plokštę IDE, programavimas vyksta paprastai. Įmontuota USB-C jungtis tiesiogiai jungiasi prie kompiuterio.

4. Kokią įtampą ir dažnį palaiko šis mikrokontroleris?

Valdiklis veikia esant 5 voltų maitinimo įtampai ir 16 MHz taktų dažniui. Įtaise integruotas AP2112 įtampos reguliatorius suteikia stabilų 3,3 V signalą priedams. Tokie parametrai užtikrina greitą ir patikimą skaičiavimo našumą įvairioms užduotims.

5. Kam skirta Qwiic jungtis šioje plokštėje?

Qwiic jungtis yra keturių kaiščių lizdas, skirtas greitai prijungti suderinamus jutiklius ir ekranus be litavimo. Ji naudoja I2C komunikacijos protokolą, kuris supaprastina laidų kabeliavą ir prietaisų sukūrimą. Tai žymiai pagreitina prototipavimo procesą.
