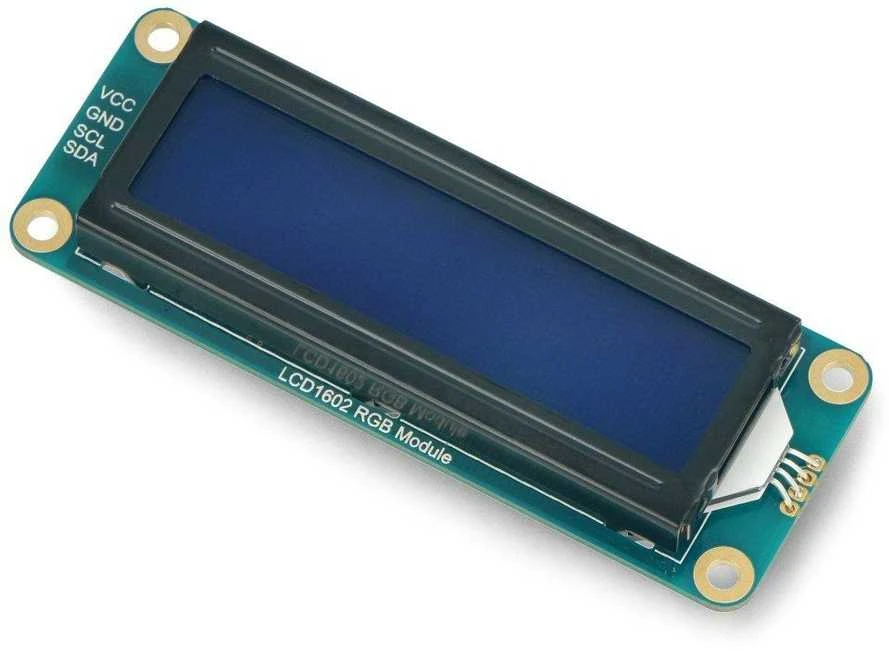

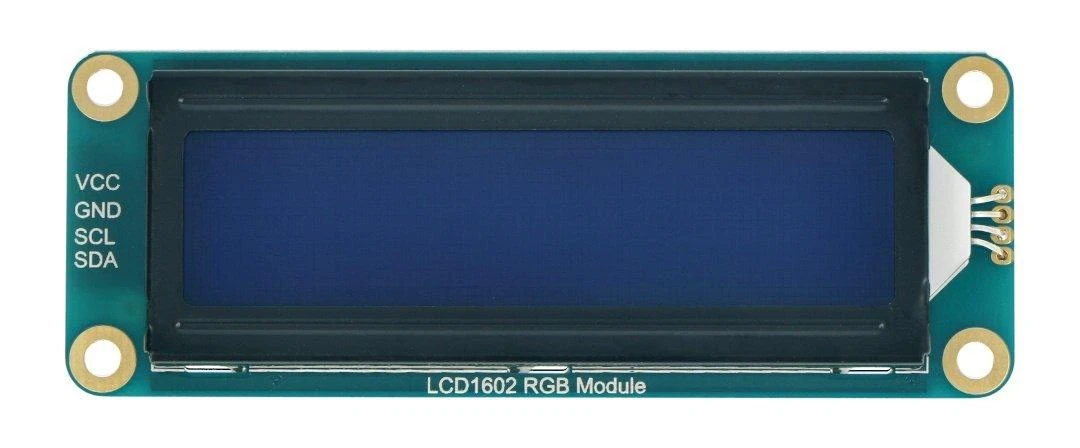

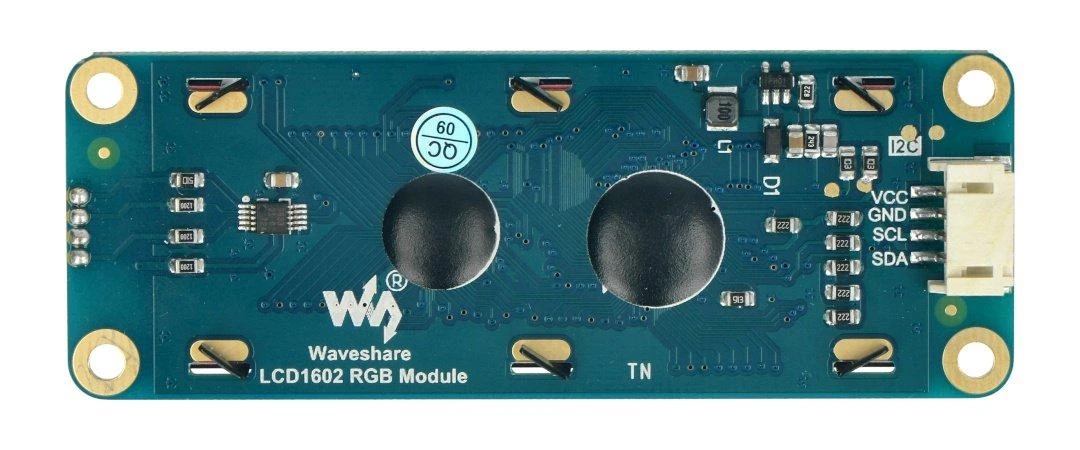

Raidinis skaitmeninis LCD1602 ekranas, kurį gamina bendrovė Waveshare. Jame yra įmontuotas valdiklis PCA9633, leidžiantis pritaikyti rodomų simbolių spalvą. Vartotojas iš RGB paletės gali pasirinkti iki 16 milijonų spalvų. Ekranas palaiko ryšį per I2C magistralę. Komplekte yra specialus prijungimo laidas.

Pagrindinės savybės:

Gali pateikti 2x16 simbolių
Reguliuojama RGB apšvietimo spalva, galima pasirinkti iki 16 milijonų apšvietimo spalvų
Modulis, veikiantis esant 3,3 V / 5 V įtampai
Įrengtas RGB valdiklis PCA9633

Specifikacijos:

Tipas: raidinis skaitmeninis LCD
Maitinimo įtampa: 3,3 V / 5 V
Sąsaja: I2C magistralė
Ekrano skiriamoji geba: 2x16 simbolių
Jutiklinis ekranas: ne
Įterptasis lustas:

LCD valdiklis: AiP31068
RGB valdiklis: PCA9633

Foninis apšvietimas: pasirenkamas
Foninio apšvietimo spalvos: RGB 16 mln
Ekrano matmenys: 64,5 x 16 mm
Modulio matmenys: 87 x 32 x 13 mm

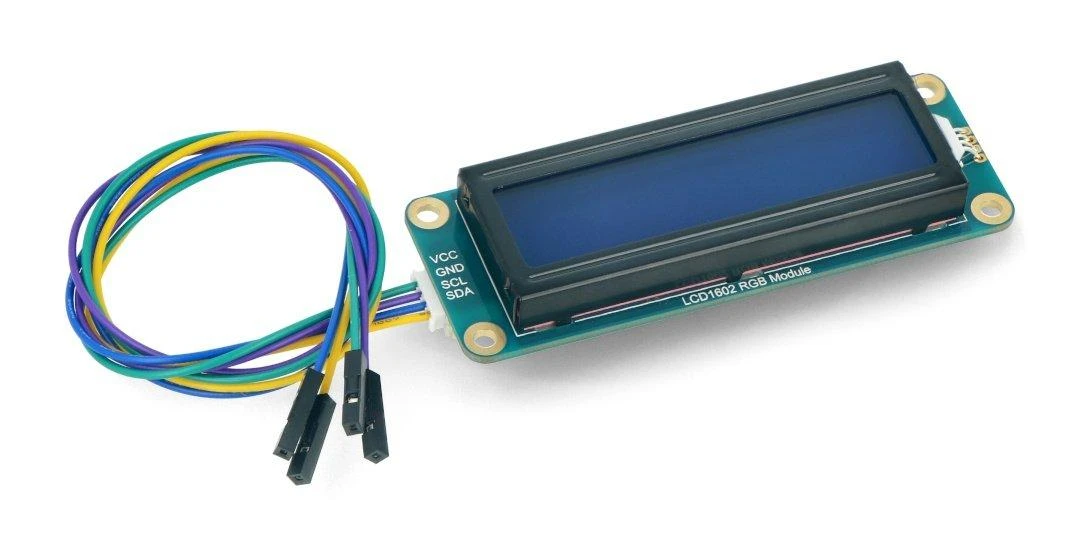

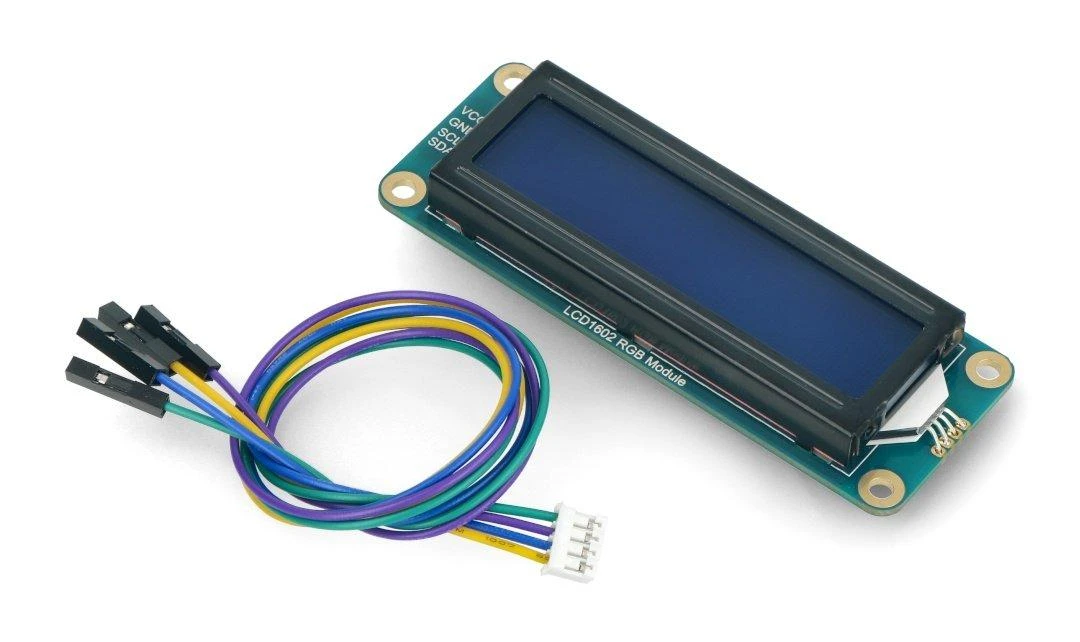

Komplekte:

LCD1602 I2C 2x16 simbolių ekranas
4 kontaktų laidas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-19361
Modelio pavadinimas

AN-19361

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį LCD ekraną prie Arduino?

LCD1602 ekraną su I2C lengva prijungti prie Arduino plokštės. Naudokite komplekte esantį 4 laidų kabelį, kad sujungtumėte modulio GND, VCC, SDA ir SCL kaiščius su atitinkamais mikrokontrolerio išvadais. Ryšys per I2C magistralę žymiai sumažina reikalingų jungčių skaičių, palyginti su standartiniu ekranu.

2. Ar šis modulis palaiko 3,3 volto maitinimą?

Taip, šis skaitmeninis ekranas veikia ir esant 3,3 V, ir 5 V įtampai. Dėl šios universalios maitinimo įtampos jis tinka daugeliui įrenginių. Modulis turi integruotą valdiklį, kuris užtikrina tinkamą darbą esant abiem įtampos lygiams, todėl nereikia papildomų keitiklių.

3. Kaip pakeisti šio rodmenų ekrano fono spalvą?

Fono apšvietimo spalvą galite valdyti per I2C sąsają. Įmontuotas PCA9633 valdiklis leidžias pasirinkti bet kurią iš 16 milijonų RGB spalvų. Nustatymams keisti reikės naudoti specialias bibliotekas arba siųsti komandas tiesiogiai valdikliui, reguliuojant raudonos, žalios ir mėlynos šviesos intensyvumą.

4. Kokio ilgio ryšio laidas yra komplektacijoje?

Komplekte su šiuo dviejų eilučių ekranu yra specialus 4 kontaktų sujungimo kabelis. Jo ilgis paprastai yra pakankamas, kad patogiai sujungtumėte modulį su pagrindine plokšte. Šis laidų rinkinys yra pritaikytas būtent I2C ryšiui palaikyti, supaprastindamas montavimo procesą.

5. Kokį valdiklį naudoja šis spalvotas ekranas?

Rodmenų rodymui ekranas naudoja AiP31068 LCD valdiklį, o foniniam apšvietimui – PCA9633 RGB valdiklį. Ši lustų pora užtikrina aiškų simbolių atvaizdavimą ir pilną spalvų valdymą. Integruota įranga palengvina programavimą, nes valdikliai atsako į standartines I2C komandas.
