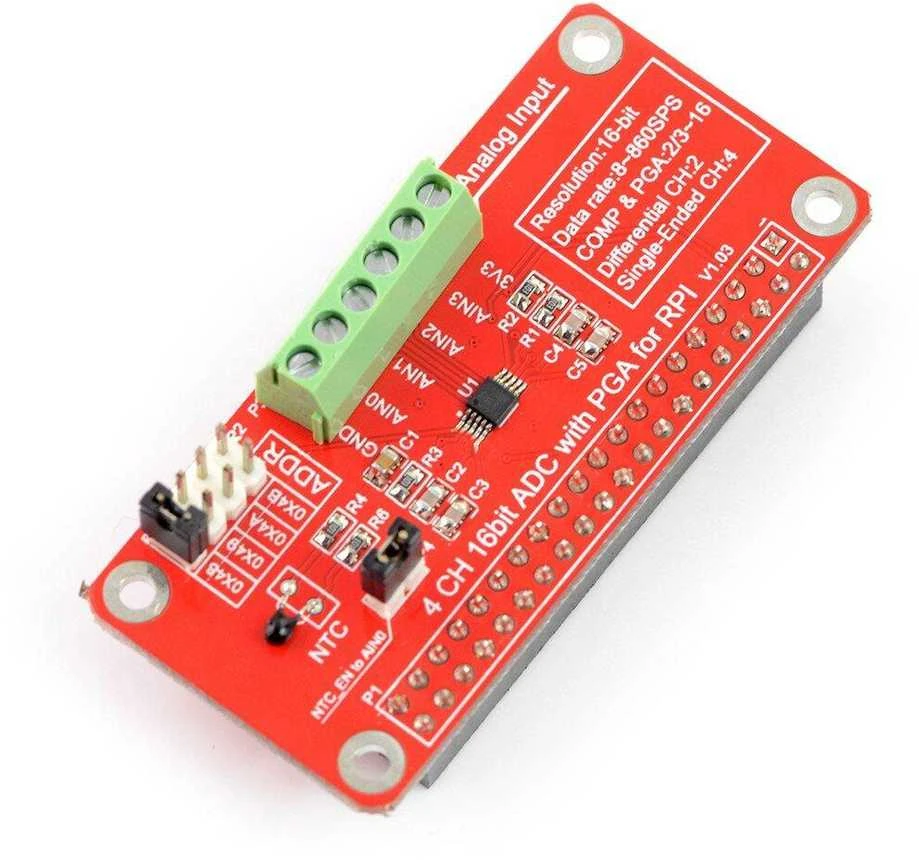

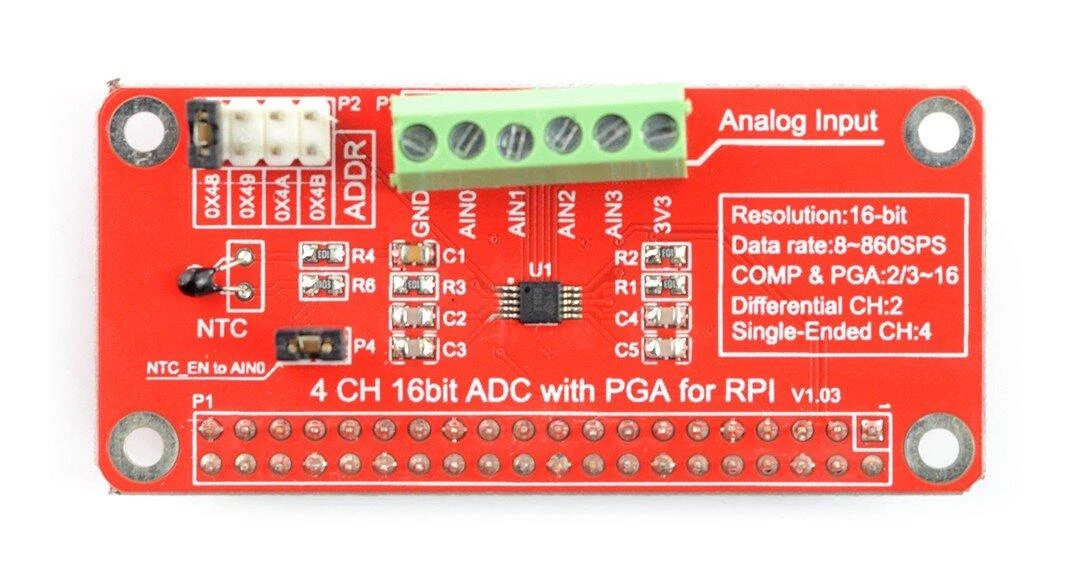

Oem ADC 16 bitų keitiklis - 4 kanalų ADS1115 - Raspberry Pi, modelis - AN-09861, žema kaina

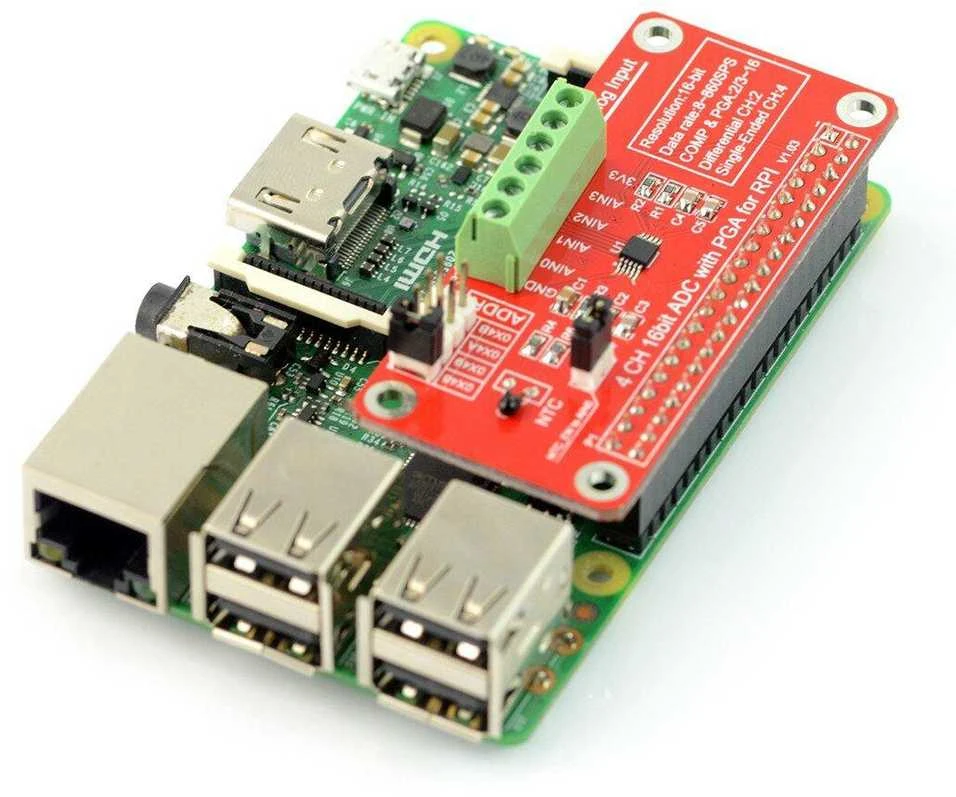

1. Kaip prisijungti ADS1115 skydą prie Raspberry Pi?

ADS1115 skydas jungiasi prie Raspberry Pi vienos plokštės kompiuterio naudojant I2C sąsają. Prijungimui reikės tik kelių laidų, nes įrenginys veikia su 3,3 V maitinimo įtampa. Šis ADC keitiklis turi keturis analoginius įėjimus, kurie leidžia matuoti įvairius signalus, pvz., temperatūros ar slėgio jutiklių duomenis.

2. Kokio tikslumo matavimus gali atlikti šis ADC keitiklis?

Šis įrenginys užtikrina aukštos raiškos matavimus, nes jis turi 16 bitų skiriamąją gebą. Tai leidžia labai tiksliai konvertuoti analoginius signalus į skaitmeninius duomenis. Platus programuojamas stiprintuvo (PGA) diapazonas nuo 2/3 iki 16 padidina matavimo jautrumą mažoms įtampoms.

3. Ar šis modulis palaiko temperatūros jutiklių prijungimą?

Taip, šis analoginis-skaitmeninis keitiklis turi palaikymą NTC tipo varžiniams temperatūros davikliams. Tai reiškia, kad galite tiesiogiai prijungti tokius komponentus prie jo įėjimų. Įmontuota grandinė supaprastina ryšį su šilumos jutikliais, leisdami lengvai stebėti šiluminius parametrus.

4. Kaip keisti matavimo greitį šiame keitiklyje?

Matavimo dažnį galite reguliuoti per programinę įrangą, nes jis yra programuojamas. Duomenų gavimo sparta gali būti nustatyta nuo 8 iki 860 pavyzdžių per sekundę. Ši lankstumo savybė leidžia optimizuoti veikimą pagal konkretaus projekto, pavyzdžiui, audio arba lėtų procesų stebėjimo, poreikius.

5. Ar galima naudoti kelis tokius modulius vienoje sistemoje?

Galima, nes kiekvienam moduliui galima priskirti skirtingą adresą. I2C magistralės adresą galima pasirinkti iš keturių galimų variantų (nuo 0x48 iki 0x4B). Ši konfigūracija leidžia vienu metu naudoti kelis keturių kanalų keitiklius, praplečiant matavimų galimybes.
