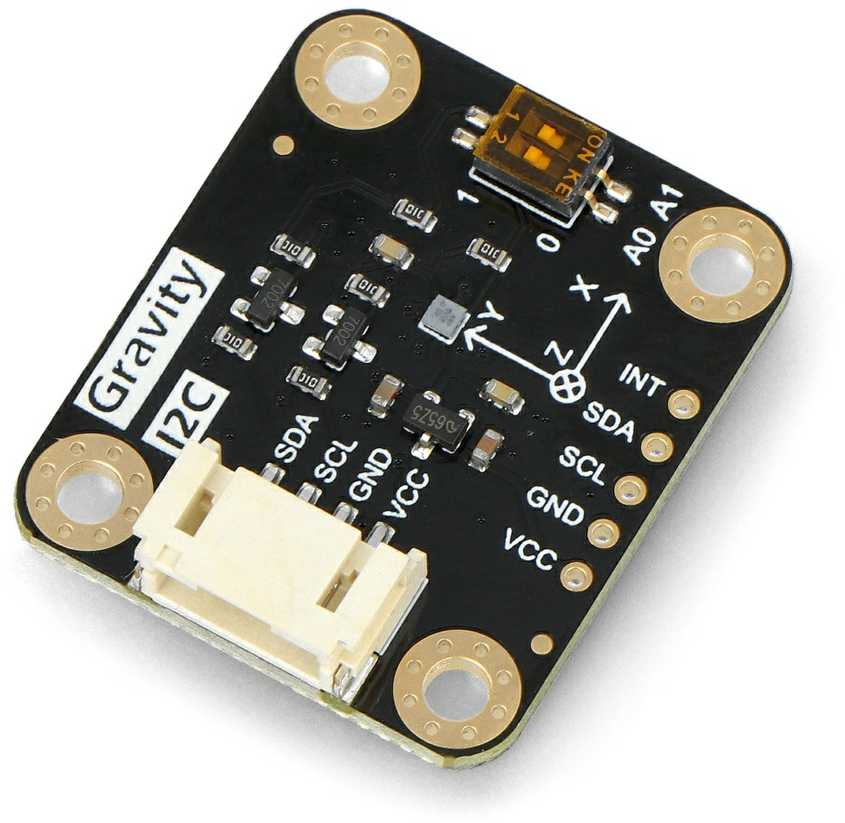

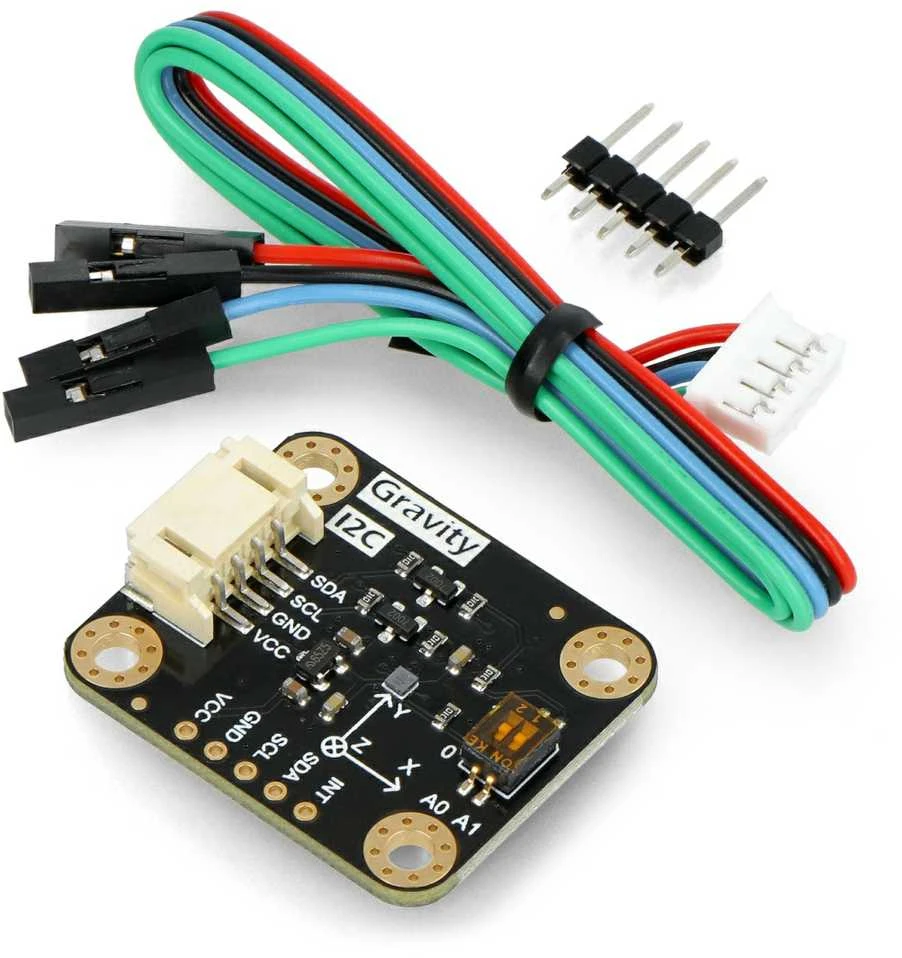

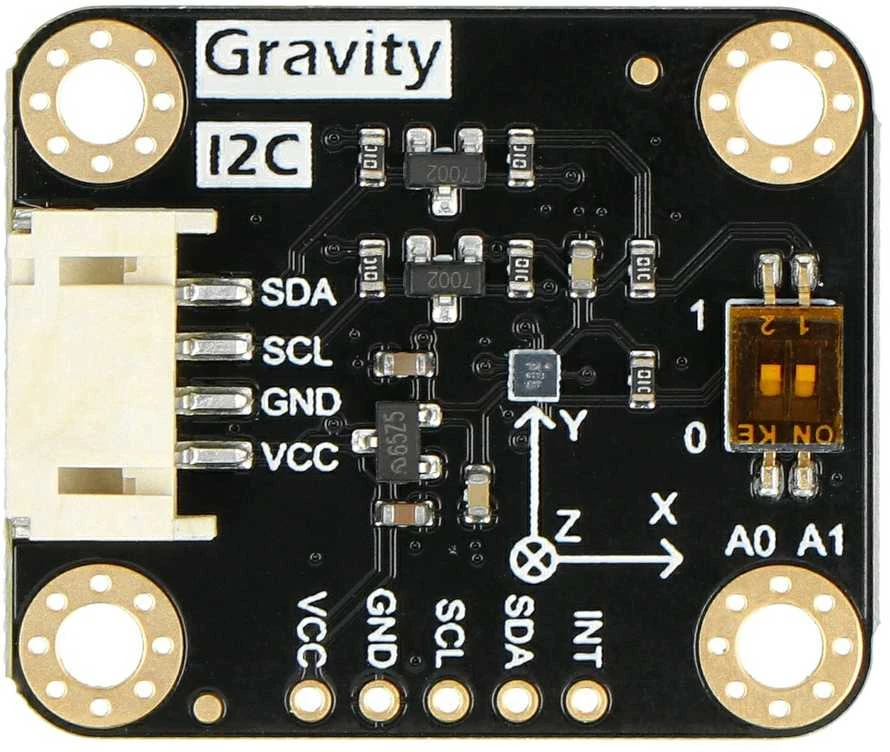

DFRobot trijų ašių magnetometras su Bosh BMM150 sistema, pagrįsta FlipCore technologija. Modulis leidžia matuoti magnetinį lauką trimis statmenomis kryptimis ± 1300 uT (X ir Y ašyse) ir ± 2500 uT (Z ašyje), matavimo skiriamoji geba - 0,3 uT. Modulis teikia informaciją apie absoliučią orientaciją, išlaikant didelį matavimų tikslumą ir preciziškumą. Plokštė turi Gravity jungtį, kuri leidžia greitai prijungti elementus. Jutiklis naudoja I2C magistralę ryšiui su prijungtais įrenginiais palaikyti. Jame taip pat yra 2 bitų DIP jungiklis, kuriuo galima konfigūruoti I2C adresą (galimi 4 adresai). Modulis su BMM150 sistema naudojamas tokiose srityse kaip robotų navigacija ir padėties nustatymas, elektrinis kompasas, elektrinis žemėlapis.
Specifikacijos:
Maitinimo įtampa: nuo 3,3 V iki 5 V DC
Matavimo diapazonas: ± 1300 uT (X, Y ašys), ± 2500 uT (Z ašis)
Matavimo skiriamoji geba: 0,3 uT
Tikslumas: 30 uT
Nulio-B poslinkis: ± 40 uT / ± 2 uT (optimizuotas programine įranga)
Nelinijiškumas: < 1 % F.S.
Magnetometro krypties tikslumas: horizontalioji geomagnetinio lauko komponentė 30 uT, ± 2,5°
Ryšio sąsaja: I2C magistralė

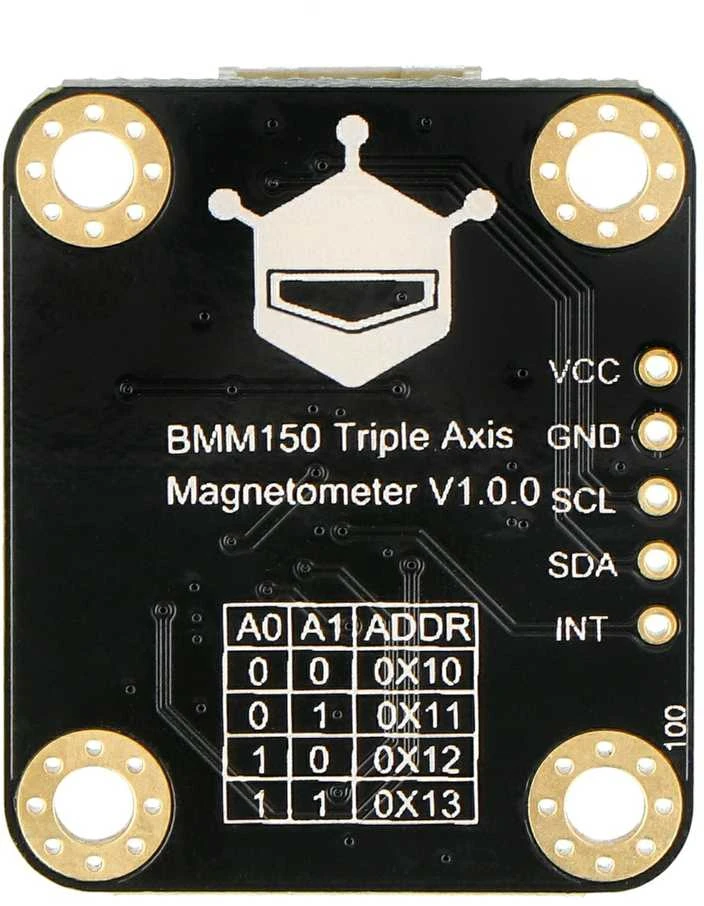

I2C magistralės adresas: konfigūruojamas nuo 0x10 iki 0x13
