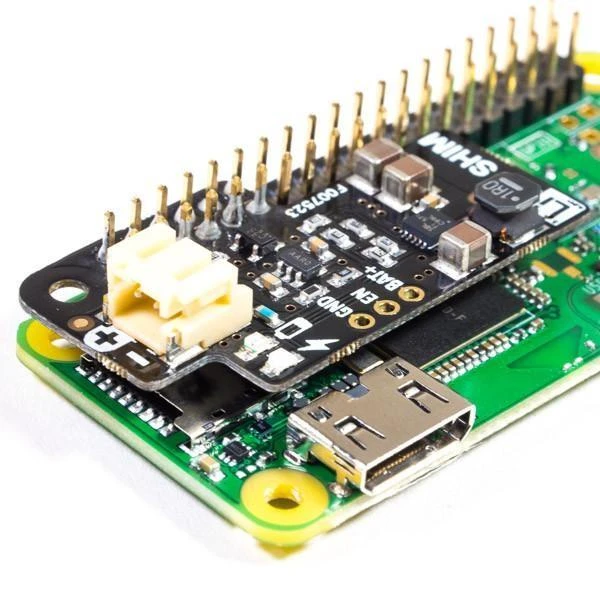

LiPo SHIM yra ličio baterijų maitinimo šaltinio priedėlis, skirtas Raspberry Pi. Gamintojas, projektuodamas šį priedėlį, siekė sukurti jį kuo kompaktiškesnį ir patikimesnį produktą, todėl jame įdiegė daug reikalingų savybių:

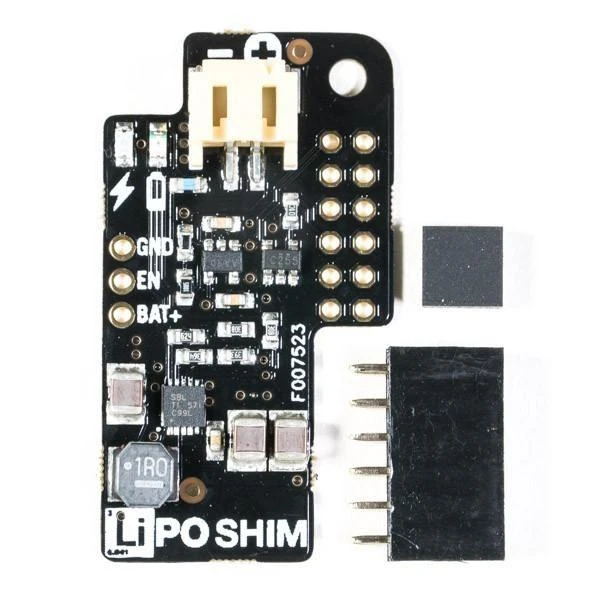

Gali būti arba prilituojamas tiesiai prie mikrovaldiklio, arba jungiamas prie JST jungties, kuri prilituojama prie mikrovaldiklio
Naudoja Texas Instruments TPS61232 modulį, kuris leidžia pasiekti iki 96% energinį efektyvumą, todėl priedėlis yra ypač efektyvus.
Įdiegtas išsikraunančios baterijos įspėjimas (angl. Low battery warning)
Automatinis išsijungimas įtampai pasiekus 3V
Guminės pagalvėlės atskirti priedėlį nuo mikrovaldiklio

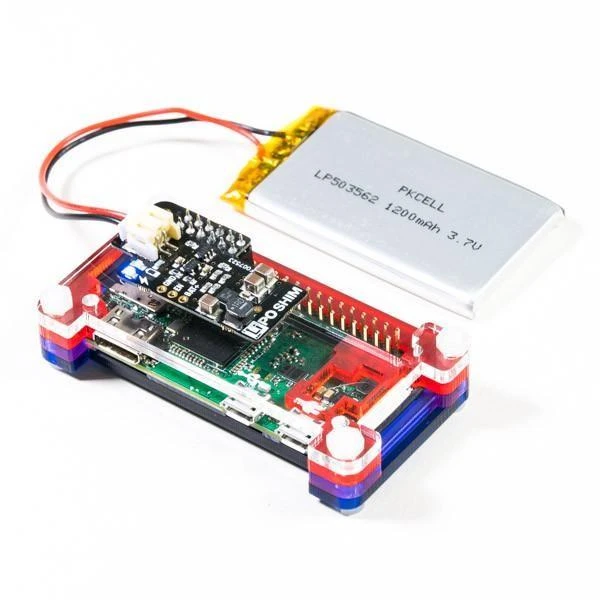

Tinka Raspberry Pi 3, 2, B+, A+, Zero, ir Zero W

Techniniai duomenys ir savybės:

Tik 0,8mm storio PCB

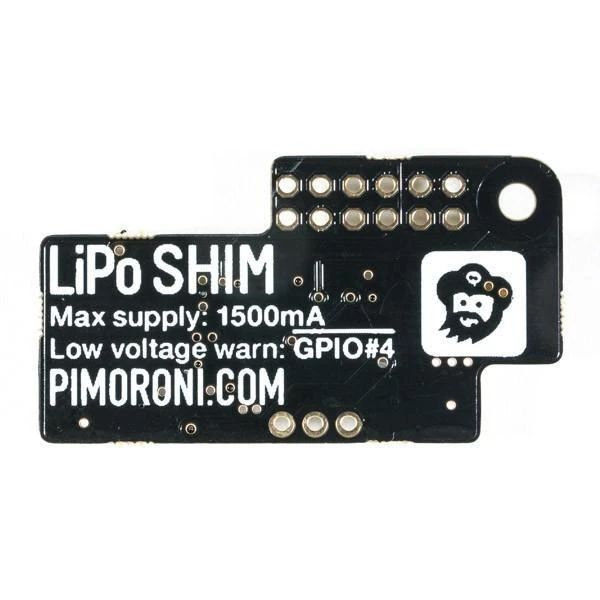

Gali tiekti iki 1,5A srovės

Pastaba : priedėlis negali krauti baterijos, tik tiekti srovę iš jos mikrovaldikliui. EN jungtis gali būti įžeminta, norint nutraukti elektros tiekimą iš priedėlio.
Nuorodos ir pritaikymas:

Baterijomis maitinami robotai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-10634
Modelio pavadinimas

AN-10634

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiam maitinimui skirtas šis LiPo SHIM priedėlis?

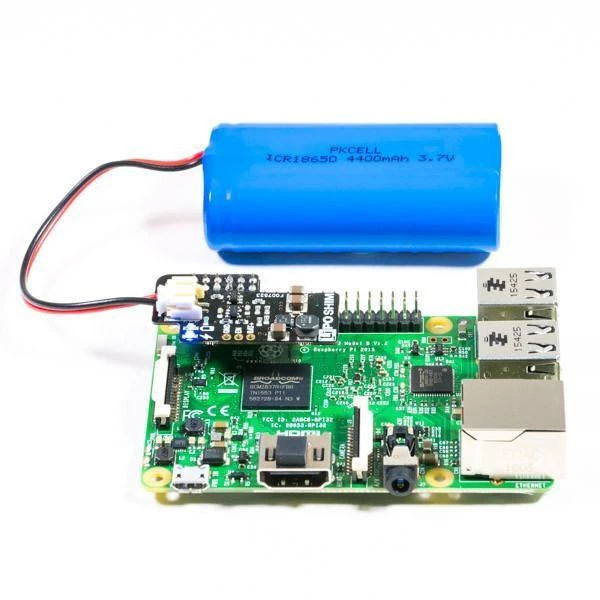

Šis OEM maitinimo priedelis skirtas tiekti energiją iš lčio polimero akumuliatoriaus į Raspberry Pi vienplatinį kompiuterį. Jis veikia kaip tarpinė grandis, efektyviai konvertuodamas įtampą. Įrenginys neturi įkrovimo funkcijos, jis tik maitina mikrokontrolerį iš prijungtos baterijos.

2. Kaip šis priedas jungiasi prie plokštės?

Priedėlį galima montuoti dviem būdais: prilituoti tiesiai prie GPIO kontaktų arba prijungti per specialų JST lizdą. Antrasis variantas leidžia nuimti maitinimo modulį be litavimo. Atskyrimui nuo pagrindinės plokštės naudojamos specialios guminės tarpinės.

3. Ar šis modulis apsaugo nuo baterijos išsikrovimo?

Taip, šis maitinimo šaltinis turi integruotą apsaugą. Jis automatiškai atjungia energijos tiekimą, kai akumuliatoriaus įtampa nukrenta iki 3 voltų, kad nepažeistų jo. Be to, sistemoje aktyvuojamas išankstinis žemos įtampos signalas, pranešantis apie baterijos išsikrovimą.

4. Kokia yra šio maitinimo adapterio efektyvumo norma?

Priede naudojamas Texas Instruments TPS61232 keitiklis, užtikrinantis aukštą iki 96% energijos konversijos naudingumą. Tai reiškia, kad minimali energija šildymui išsiskiria kaip šiluma. Dėl to ilgėja veikimo laikas nuo vienos baterijos įkrovos mobiliuose projektuose.

5. Kokią maksimalią srovę gali tiekti šis įrenginys?

Šis plonas, tik 0,8 mm storio, maitinimo modulis gali tiekti iki 1,5 ampero nuolatinės srovės. Tokios galios pakanka stabiliai dirbti palaikomoms Raspberry Pi versijoms. Prietaisas tinka įvairiems nešiojamiems sprendimams, pavyzdžiui, mažiems robotams.
