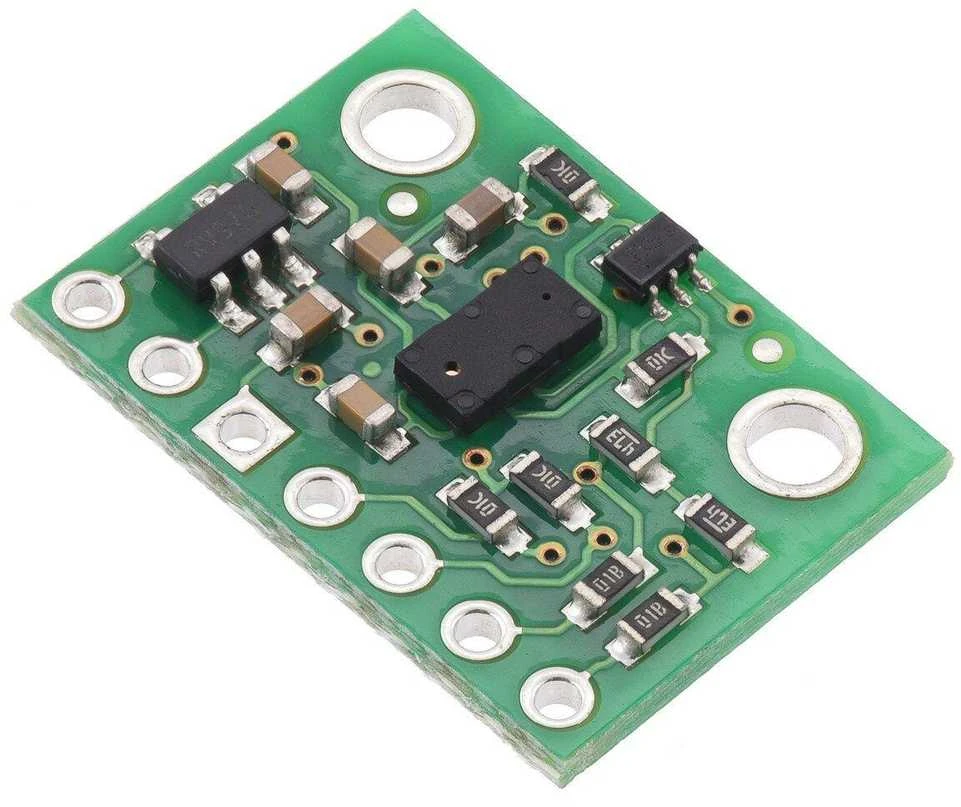

Skaitmeninis jutiklis time-of-flight ir aplinkos šviesos matavimui. Matavimo diapazonas yra nuo 1 cm iki 500 cm, skiriant 1 mm skiriamąją gebą. Komunikacijai naudojama I2C (TWi) magistralė ir maitinama iš 2,6–5,5 V. Modulis nepateikia tiesioginio atstumo matavimo - jis pateikia duomenis histogramos pavidalu, kurį galima apdoroti naudojant ST kalbos pateiktus algoritmus. Jutiklyje yra pasyvūs elementai, būtini tinkamam veikimui. Jungtys yra populiarios auksinių kaiščių jungtys, leidžiančios prijungti jutiklį laidais arba tiesiogiai prijungti jį prie maketavimo plokštės.

Specifikacijos:

Maitinimo įtampa: nuo 2,6 iki 5,5 V
Srovės suvartojimas: 15 mA
Sąsaja: I2C (TWI)
Sąsajos adresas: 0x52
Mažiausias matavimo diapazonas: 1 cm
Maksimalus matavimo diapazonas: iki 500 cm
Rezoliucija: 1 mm
Skleidžiamos bangos ilgis: 940 nm
Žiūrėjimo kampas (FOV): 25°
Darbinės temperatūros diapazonas: nuo -20 °C iki 85 °C
Korpusas: be švino LGA
Modulio matmenys: 13 x 18 x 2 mm
Svoris: 0,5 g

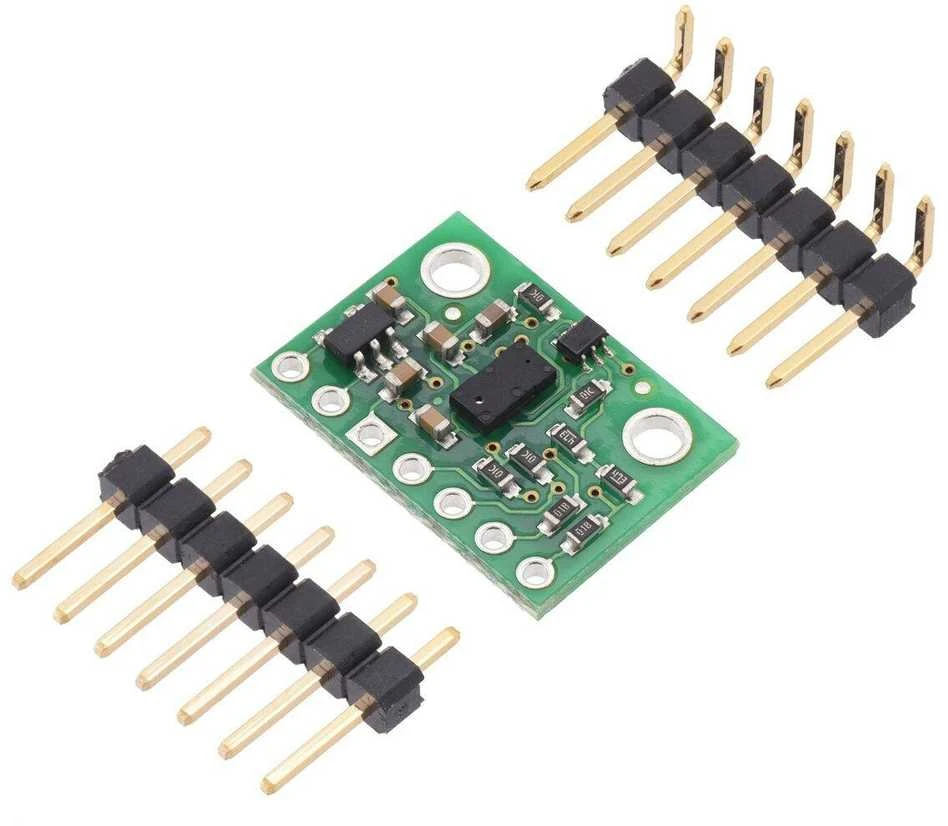

Komplekte:

Aplinkos šviesos ir atstumo jutiklis
Tiesus auksinių kaiščių lizdas 1x7 kontaktų
Kampiniai auksiniai kaiščiai 1x7 kontaktų

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-19102
Modelio pavadinimas

AN-19102

* Anksčiau taikyta Varle.lt kaina

Gamintojas Pololu
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra VL53L3CX matavimo diapazonas?

Šis ToF jutiklis gali išmatuoti atstumą nuo 1 cm iki 500 cm. Toks platus veikimo diapazonas leidžia jį naudoti tiek artimiems, tiek tolimiems objektams aptikti. Didžiausias nuotolis priklauso nuo aplinkos sąlygų ir objekto paviršiaus. Matavimai atliekami naudojant infraraudonųjų spindulių laiką.

2. Kaip prijungti šį atstumo jutiklį?

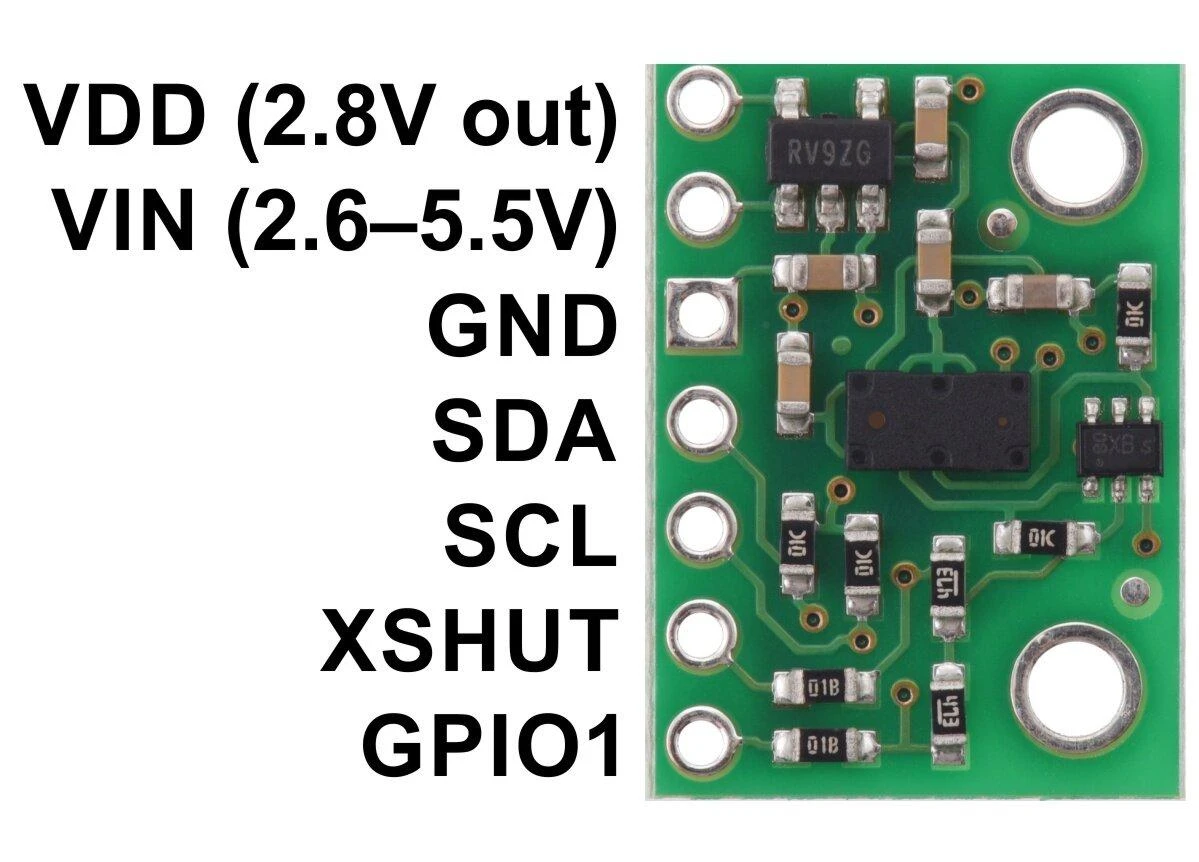

Prijungimui naudojama I2C (TWI) komunikacijos magistralė. Modulis turi auksinius kaiščius, todėl jungtis labai paprasta – galima naudoti laidus arba tiesiogiai įsmeigti į maketavimo plokštę. Komplekte yra ir tiesi, ir kampinė jungiamosios dalys, kad būtų patogiau montuoti įvairiose padėtyse.

3. Kokia yra šio modulio matavimo skiriamoji geba?

Šio įrenginio tikslumas yra 1 mm. Aukšta rezoliucija užtikrina labai preciziškus matavimus, kurie yra svarbūs robotikoje ar automatizavime. Tačiau atstumas nėra pateikiamas tiesiogiai – jutiklis siunčia duomenis histogramos pavidalu, kurių apdorojimui reikia specialių algoritmų.

4. Kokia įtampa reikalinga maitinti šį įrenginį?

Maitinimo įtampos reikalavimas yra nuo 2,6 V iki 5,5 V. Dėl to jį galima maitinti ir iš 3,3 V, ir iš 5 V loginių sistemų. Srovės suvartojimas yra apie 15 mA, todėl įrenginys yra ekonomiškas. Jis tinka įvairiems elektroniniams projektams.

5. Kokią papildomą informaciją teikia šis įtaisas?

Be atstumo, šis prietaisas matuoja ir aplinkos šviesos intensyvumą. Jis veikia naudodamas 940 nm bangos ilgio infraraudonąjį spinduliavimą. Žiūrėjimo kampas yra 25 laipsniai. Šios savybės leidžia ne tik tiksliai nustatyti objekto padėtį, bet ir įvertinti apšvietimo sąlygas.
