DFRobot SEN0335, CCS811 + BME280 oro...

Q: 1. Kokius duomenis matuoja DFRobot CCS811 ir BME280 modulis?

Šis daugiafunkcinis jutiklis vienu metu fiksuoja keturis parametrus. Oro kokybės lustas CCS811 nustato anglies dioksido ekvivalentą (eCO2) ir sklaidos organinių medžiagų kiekį (TVOC). Aplinkos jutiklis BME280 tiksliai matuoja temperatūrą, oro drėgnį ir atmosferos slėgį, suteikdamas išsamią informaciją apie mikroklimatą.

Q: 2. Kaip prijungti šį oro kokybės jutiklį prie Arduino?

Prijungimas atliekamas naudojant I2C ryšio protokolą. Modulis turi specialias litavimo zonas, į kurias reikia įlituoti komplekte esančius auksinius kaiščius. Tinkamai sujungus laidus su Arduino plokšte, įrenginys pradeda veikti. Ryšio sąsaja palaiko standartinius adresus, todėl programavimas yra paprastas ir greitas.

Q: 3. Kokią įtampą reikia tiekti moduliui?

Aplinkos stebėjimo įrenginys veikia esant plačiai maitinimo įtampai nuo 3,3 iki 5 voltų. Tai leidžia jį maitinti tiesiai iš daugumos mikrovaldiklių plokščių, tokių kaip Arduino Uno ar NodeMCU, nereikalingant papildomam įtampos keitikliui. Esant tokiai įtampai, srovės suvartojimas yra minimalus, mažesnis nei 20 mA.

Q: 4. Koks yra anglies dioksido matavimo diapazonas?

Dvigubinis sensorius CCS811 gali aptikti eCO2 koncentraciją nuo 400 iki 8000 dalių milijonui (ppm). Šis diapazonas pilnai apima tipines vertes tiek patalpose, tiek lauke. Gauti duomenys padeda vertinti vėdinimo efektyvumą ir oro grynumą gyvenamojoje ar darbo erdvėje.

Q: 5. Ar šis įrenginys matuoja oro drėgmę ir slėgį?

Taip, integruotas BME280 komponentas fiksuoja tris svarbius klimato rodiklius. Jis nustato santykinę drėgmę nuo 0% iki 100%, o slėgio pokyčius registruoja intervale nuo 300 iki 1100 hektopaskalių. Tokie matavimai yra labai tikslūs, todėl įrenginys tinka ir meteorologiniams stebėjimams.

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

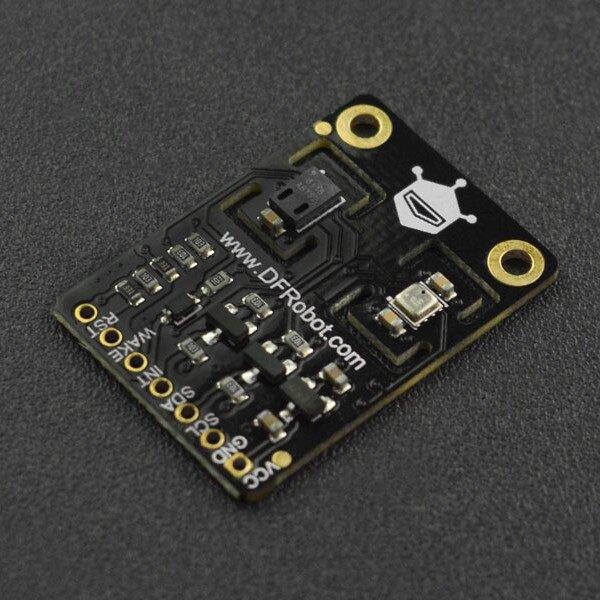

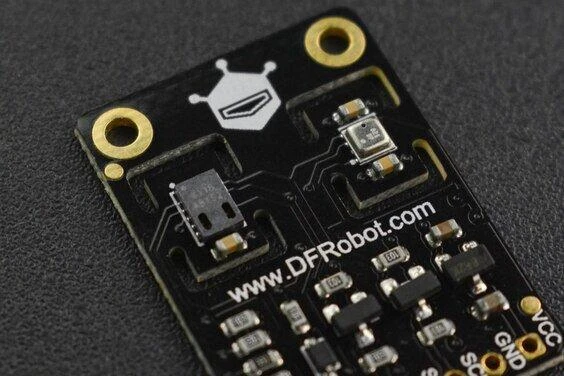

Daugiafunkcinis DFRobot aplinkos jutiklis, kuriame yra du lustai: CCS811, atitinkantis oro kokybės jutiklį, ir BME280, atsakingas už temperatūros, drėgmės ir slėgio matavimą. Modulis bendrauja per I2C sąsajos magistralę. Maitinamas nuo 3,3 V iki 5 V įtampa. Jutiklis suderinamas su Arduino mikrovaldikliu, prie kurio prijungti galima dėl litavimo laukų, kurios turėtų būti prilituotos komplekte esančiomis auksinių kaiščių jungtimis.

Specifikacijos:

Lustai: CCS811 ir BME280
Maitinimo įtampa: nuo 3,3 V iki 5 V
Srovės suvartojimas: <20 mA
Ryšio sąsaja: I2C
Jungtis: auksinis kaištis - 2,54 mm
Lustas: CCS811

modulis: oro grynumo jutiklis
eCO2 matavimo diapazonas: nuo 400 ppm iki 8000 ppm
TVOC matavimo diapazonas: nuo 0 ppb iki 1100 ppb
kaitinimo laikas: iki 15s

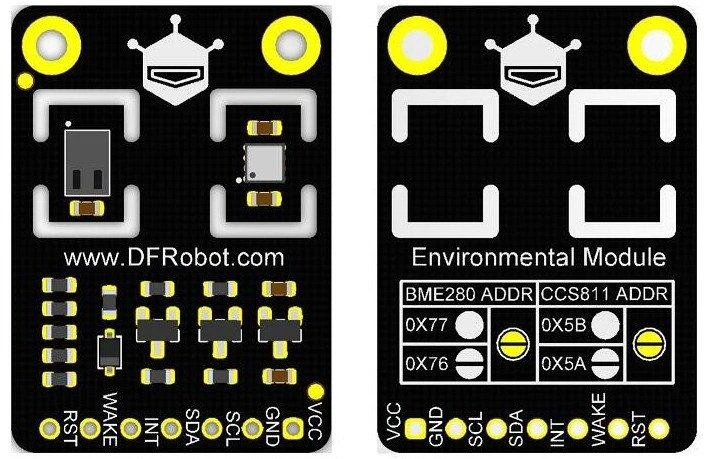

sąsajos adresas: 0x5A (numatytasis) / 0x5B
integruotas MCU valdiklis
optimizuoti mažo energijos suvartojimo režimai

Lustas: BME280

modulis: temperatūros, drėgmės ir slėgio jutiklis

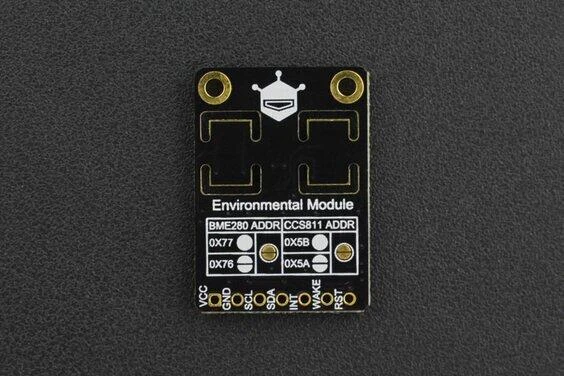

sąsajos adresas: 0x76 (numatytasis) / 0x77
temperatūra:

matavimo diapazonas: nuo -40 °C iki 85 °C
skiriamoji geba: 0,01 °C
tikslumas: ±0,5 °C

drėgmė:

matavimo diapazonas: nuo 0% iki 100% RH
skiriamoji geba: 0,1% RH
tikslumas: ±2% RH
atsakymo laikas: 1s
vėlavimas: ≤ 2% RH

slėgis:

matavimo diapazonas: nuo 300 hPa iki 1100 hPa
skiriamoji geba: 0,18 Pa
tikslumas: ±1 hPa

Modulio matmenys: 20 x 28 mm

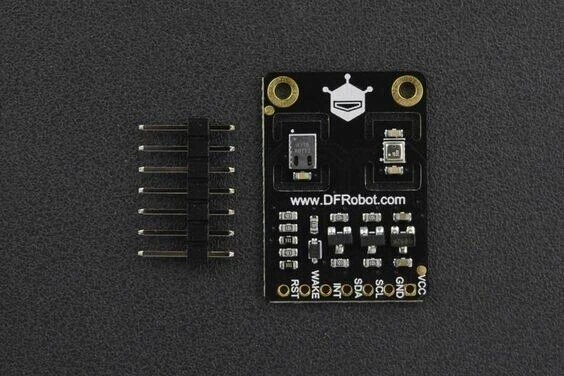

Komplekte:

2,54-7P juodi kaiščiai x1

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-19026
Modelio pavadinimas

AN-19026

Gamintojas Dfrobot
Tipas Jutikliai
