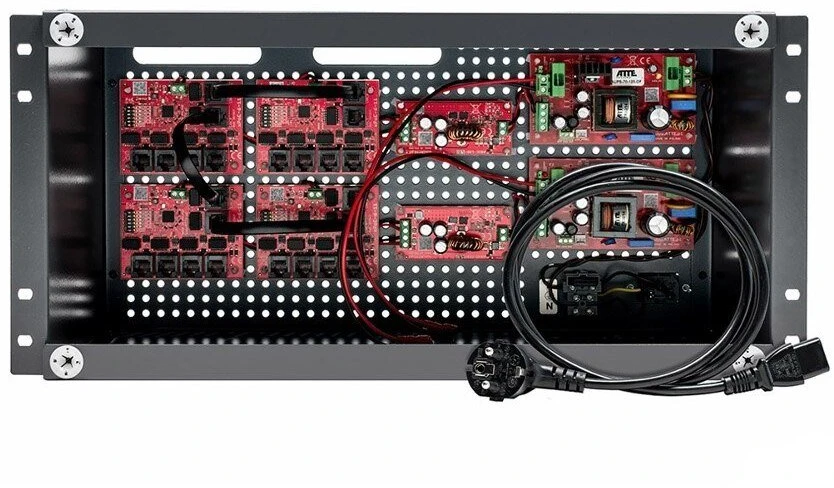

Šakotuvas POE JUNGIKLIS 17 IP ATTE KAMEROMS IPUPS-17-11-R5U0

Pagrindinės savybės

• Galimybė buferiniu būdu maitinti 17 PoE 802.3at/af arba PASYVIUS imtuvus
• Duomenų perdavimo galimybė iki 280 m (didelio nuotolio režimu)
• Elektroninis saugiklis, atskiras kiekvienam PoE kanalui (automatinis grįžimas)
• Galimybė išjungti maitinimą pasirinktuose PoE prievaduose
• Aiškus optinis maitinimo ir duomenų perdavimo būsenos indikatorius
• Iki 65 W galios PoE IN/OUT prievade
• Iki 40 W galios kituose PoE prievaduose
• Paprastas ir greitas paleidimas be parametrų konfigūruojimo
• Didelis maitinimo modulio efektyvumas (90 %)
• Galimos dvi maitinimo įtampos vertės: 12 VDC ir 48 VDC
• Paprastas ir greitas montavimas dėl modulinės konstrukcijos
• Lengvas sistemos išplėtimas ir mastelio keitimas pridedant papildomus xPoE/IP ir IPB/IPUPS serijos komutatorius
• Modulių montavimas bet kurioje korpuso angoje (rastrinė sistema)
• Vietos dviem 18 Ah akumuliatoriams
• Pagrindiniai kabelių įvadai korpuso gale
• Papildomas kabelio sandariklis yra tarpas tarp korpuso ir korpuso dangčio.

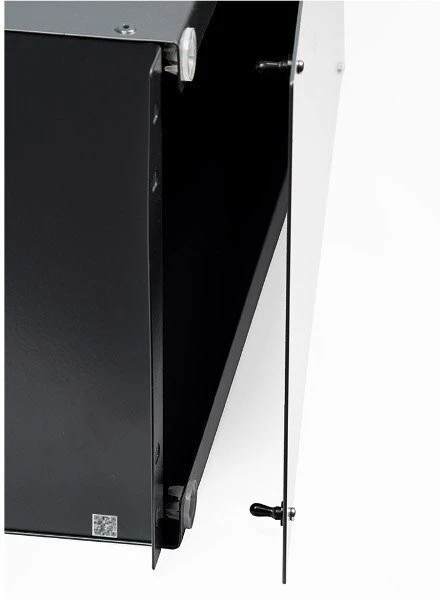

• Patogus dangtelio surinkimas ir išardymas be įrankių (prispaudimas)
• Grafito spalva buvo pasirinkta taip, kad korpusas derėtų tiek prie tamsių, tiek prie šviesių spintelių.
• Korpusas turi jungtį ir elektros bloką su saugikliu.
• Galimybė laikyti atsarginius laidus korpuso viduje

Likimas

Nevaldomų „PoE“ komutatorių su buferiniu maitinimo šaltiniu serija „IPUPS“ skirta naudoti su IP kameromis ir kitais tinklo įrenginiais, maitinamais pagal 802.3at/af ir „PoE PASSIVE“ standartus. Prijungus tinkamas baterijas, užtikrinamas nepertraukiamas maitinimo veikimas periodiškų elektros energijos tiekimo sutrikimų metu. Taikymo pavyzdžiai: 20 „PoE“ kamerų maitinimas naudojant papildomą jungiklį. Iki 20 „PoE“ imtuvų galima maitinti naudojant bet kurį papildomą tinklo jungiklį (pvz., stelaže montuojamą jungiklį). Šioje konfigūracijoje kiekvienas iš keturių jungiklio modulių yra nepriklausomai prijungtas prie išorinio jungiklio naudojant LAN_6 („Uplink“) prievadus. Vidines „xPoE“ jungtis reikia pašalinti. Šis sprendimas leidžia kiekvienam „xPoE“ moduliui turėti penkis „PoE“ prievadus (LAN_1...LAN_5). Įrašymo įrenginys prijungtas prie papildomo jungiklio.

Techninės specifikacijos

• LAN prievadai : 18 RJ45 10/100 Mbps prievadų (17 x LAN + PoE, 1 x Uplink)
• Palaikomi PoE imtuvai (standartinė / maksimali galia) : 802.3af – iki 15,4 W LAN_1...LAN_5 802.3at – iki 30 W LAN_1...LAN_5 PoE PASSIVE – iki 65 W LAN_5 / iki 40 W LAN_1...LAN_4
• PoE išėjimai (standartinis / maitinimo režimas) : LAN_1...LAN_5 PoE PASSIVE, B režimas (4,5+) (7,8-)
• PoE išvesties apsauga (viršsrovis / trumpasis jungimas) : LAN_1...LAN_4 0,75 A / elektroninė (automatinis grįžimas) LAN_5 1,25 A / elektroninė (automatinis grįžimas)
• Mikrojungikliai SW1 : 1 jungiklis „MODE“ – jungiklio veikimo režimo jungikliai 2...6 „PoE ON/OFF“ – PoE maitinimas LAN_1...LAN_5 prievaduose
• „Standartinis“ veikimo režimas : 1 jungiklis „MODE“ išjungtoje padėtyje LAN_1...LAN_6 – veikimo atstumas iki 100 m (10/100 Mbps)
• „Ilgo nuotolio“ veikimo režimas : 1 jungiklis „MODE“ įjungtas; LAN_1...LAN_4 – atstumas iki 280 m (10 Mbps); LAN_5...LAN_6 – atstumas iki 100 m (10/100 Mbps).
• Maitinimo šaltinis (tipas) : impulsinis SMPS / 2x AUPS-70-120-OF
• Maitinimo šaltinio išėjimo apsauga (viršsrovis / trumpasis jungimas) : 9A (kiekvienas maitinimo šaltinis atskirai), elektroninė (po trumpojo jungimo gali prireikti perkrauti maitinimo šaltinį)
• Maitinimo šaltinio šiluminė apsauga : TSD (terminis išsijungimas) 130 °C, reikia paleisti iš naujo
• Maitinimo šaltinio įėjimo įtampos diapazonas / įėjimo apsauga : 180...240 V kintamoji srovė / T3,15 A saugiklis F1
• Maitinimo šaltinio išėjimo galia (nuolatinė) : 2 x 72 W (144 W), dinamiškai bendrinama su akumuliatoriaus įkrovimu (išėjimo galia turi prioritetą)
• Maitinimo šaltinio efektyvumas : 90 % esant 120 W galiai
• Maitinimo šaltinio išėjimo įtampa : 12 V +/-15 %
• PoE išėjimo įtampa (kameros maitinimo šaltinis) : 48 V +/- 2 %
• Baterijos / vieta korpuse : 2 x 12 V baterijos (gelio arba AGM) / 2 x 18 Ah
• Vieno akumuliatoriaus įkrovimo srovė : 1A/2A (pasirenkama trumpikliu JP1)
• Akumuliatoriaus grandinės apsauga : F6.3A saugiklis F2
• Akumuliatoriaus apsauga : akumuliatoriaus atjungimas, kai įtampa nukrenta žemiau 10,2 V
• Maitinimo šaltinio signalizacijos išėjimai / apkrova / tipas : OUF - nėra išėjimo įtampos, ACF - nėra įtampos 230AC / 50mA / OC (atviras kolektorius)
• Korpuso surinkimas : 19" RACK spintelė, M6 varžtai (pridedami)
• Įrenginių montavimas korpuso viduje : sistemos skylės išmušimas 4,8 mm 10,8 mm tinklelyje
• Darbinės temperatūros diapazonas : -10°C...+40°C

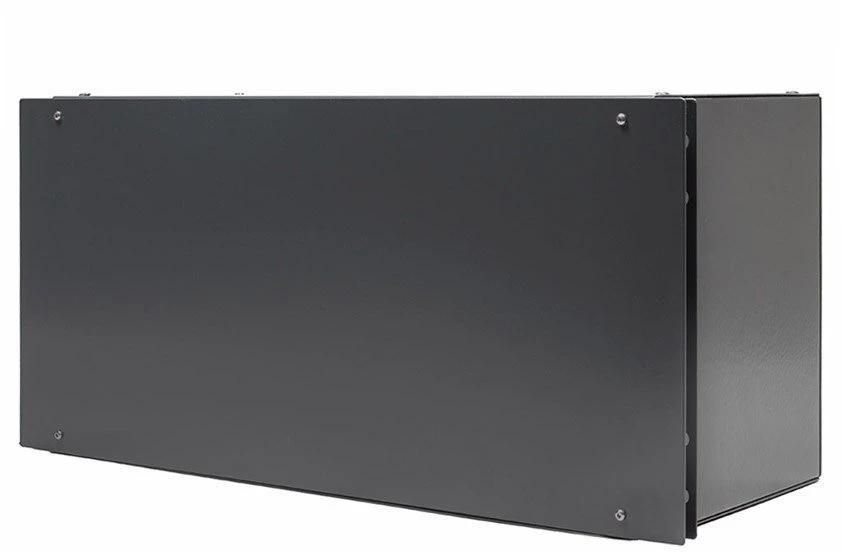

• Korpusas (tipas / medžiaga / spalva / kabelių jungtys) : ABOX-R5U0 / metalas / RAL 7024 grafitas / korpuso galinė dalis ir atstumas iki priekinio dangtelio
• Matmenys / grynasis svoris / apsaugos klasė : 5U 180 mm (440 x 220 x 180 mm) / 3,5 kg / IP20
