1. Koks yra Shelly Pro 3EM matavimo tikslumas?

Šis trifazis energijos skaitiklis turi labai aukštą matavimo tikslumą – 1% aktyviajai energijai. Jo B tikslumo klasė užtikrina patikimus duomenis apie suvartojimą. Tai leidžia tiksliai stebėti elektros sąnaudas ir priimti pagrįstus sprendimus dėl energijos vartojimo optimizavimo namuose ar biure.

2. Kiek laiko įrenginys saugo istorinius duomenis?

Prietaisas talpina elektros suvartojimo žurnalą iki 60 dienų. Duomenys įrašomi su puikia raiška – po vieną įrašą kiekvienai fazei kas minutę. Toks ilgas ir detalaus energijos stebėjimo laikotarpis padeda analizuoti ilgalaikes vartojimo tendencijas ir nustatyti didžiausios apkrovos valandas.

3. Ar galima stebėti saulės kolektorių gamybą?

Taip, šis modulis puikiai tinka atsinaujinančios energijos šaltinių stebėsenai. Jis gali matuoti abiejų krypčių energijos srautą, įskaitant pagamintą galią. Galite realiuoju laiku stebėti, kiek elektros generuoja jūsų saulės baterijos, ir palyginti su namų ūkio suvartojimu.

4. Kokias ryšio galimybes suteikia įrenginys?

Valdymui naudojami keliaujantys belaidžiai ir laidiniai tinklai. Prietaisas palaiko Wi-Fi, Bluetooth ir LAN Ethernet ryšį. Be to, yra integruotos pažangios programavimo funkcijos, leidžiančios kurti automatizacijos scenarijus ir jungtis prie kitų sistemų naudojant MQTT arba HTTP protokolus.

5. Kiek atskirų grandinių galima matuoti?

Šis profesionalus skaitiklis gali vienu metu stebėti iki trijų nepriklausomų vienfazių linijų. Kiekvienai grandinei fiksuojama aktyvioji ir reaktyvioji galia, įtampa bei kiti parametrai. Toks padalintas monitoringas leidžia atskirai analizuoti įvairių prietaisų ar patalpų elektros sąnaudas.

Shelly Pro 3EM 120A profesionalus...

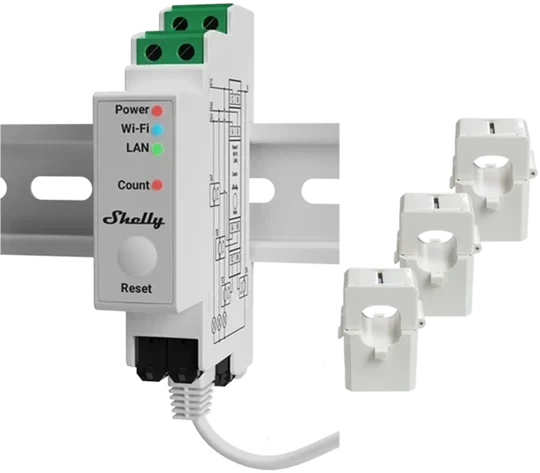

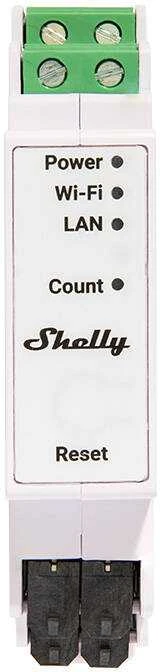

Shelly Pro 3EM – tai „Wi-Fi“ ryšiu valdomas, ant DIN bėgelio montuojamas trifazis elektros energijos skaitiklis su „Wi-Fi“, „Bluetooth“ ir LAN jungtimis.
Turėdamas 1 % aktyviosios energijos matavimo tikslumą , „Shelly Pro 3EM“ gali būti naudojamas namų prietaisų, elektros grandinių ir biuro įrangos elektros suvartojimui stebėti atskirai.

Įrenginys saugo iki 60 dienų istorinius duomenis su 1 minutės raiška kiekvienai fazei . Be to, "scripting" funkcijos leidžia vykdyti sudėtingas automatizacijas ir suteikia platesnes energijos stebėjimo galimybes.

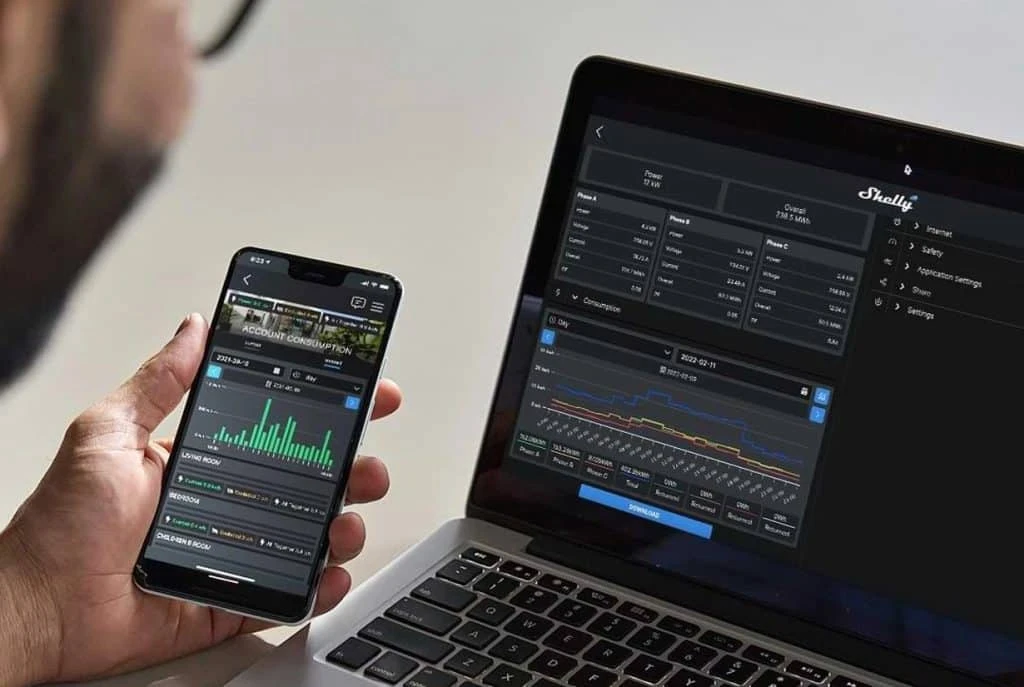

Shelly Pro 3EM 120A profesionalus elektros sąnaudų skaitiklis aprašymas - Prekės nuotrauka

Shelly Pro 3EM palaiko mTLS, skirtą MQTT, HTTP ir saugiems išeinantiems žiniatinklio lizdams. Pramonės lygio saugumas leidžia tiesiogiai prisijungti prie debesų infrastruktūros ir sumažinti sudėtingų tinklų ir VPN diegimo išlaidas.

Funkcionalumas:

4 kvadrantų matavimas – išmatuokite aktyviosios importuojamos ir eksportuojamos energijos talpinės ir indukcinės apkrovos tipus.
B tikslumo klasė (aktyvioji energija) – „Shelly Pro 3EM“ matavimo tikslumas yra 1%.
MODBUS palaikymas – leidžia lengvai ir greitai įdiegti esamose pramoninėse sistemose.
Wi-Fi, LAN ir Bluetooth ryšys – Galimas vienalaikis Ethernet ir Wi-Fi naudojimas. Palaikomi MQTT, įeinantys ir išeinantys WebSocket, UDP bei mTLS protokolai.
Galios stebėjimas – stebi vienfazes elektros sistemas iki 3 taškų vienu metu. Greiti pranešimai ir mažiausiai 60 dienų 1 minutės įrašų saugykla.
Skriptų kūrimo funkcijos – „Shelly Pro 3PM“ visiškai palaiko mjS scenarijus, todėl galite kurti papildomas funkcijas ir funkcijas.

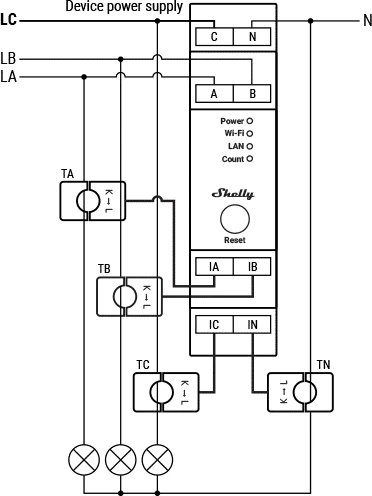

Shelly Pro 3EM 120A profesionalus elektros sąnaudų skaitiklis aprašymas - Prekės nuotrauka

Stebėkite savo namus, biurą ar gamyklą ir venkite papildomų išlaidų ar įtampos kritimo, kurie gali sugadinti jūsų prietaisus ir įrenginius. „Shelly Pro 3EM“ gali apskaičiuoti dviejų krypčių suvartojimą: pagamintą ir sunaudotą energiją kiekvienai iš trijų fazių. Prietaisas gali būti sukonfigūruotas matuoti tris atskiras vienfazės elektros sistemos grandines. Peržiūrėkite savo elektros tinklo kokybę pagal aktyviąją galią, reaktyviąją galią, įtampą ir galios koeficientą.

Dėl „Shelly Pro 3EM“ scenarijų ir „webhooks“ dabar galite lengvai valdyti kitus „Shelly“ arba „Wi-Fi“ įrenginius vietiniame tinkle. Naudokite šias galimybes, kad nustatytumėte tikslius šildymo, vėsinimo ar elektromobilių įkrovimo parametrus, pagrįstus fotovoltinės energijos gamyba, ir jūsų įrenginiai automatiškai sumažins energijos suvartojimą. Visa tai veikia nenaudojant debesies.

Saulės kolektorių stebėjimas ir valdymas:

Stebėkite, kiek energijos generuoja jūsų saulės baterijos ar vėjo turbinos, ir be vargo sutaupykite. Shelly Pro 3EM pateikia informaciją realiuoju laiku apie saulės ir vėjo energijos sistemos efektyvumą, taip pat istorinius duomenis apie tai, kiek energijos buvo pagaminta ir sunaudota kiekvieną minutę per pastarąsias 60 dienų. Tai padeda valdyti energijos srautą ir išnaudoti visas saulės kolektorių ir vėjo turbinų galimybes. Jei norite žengti dar vieną žingsnį, prijunkite „Shelly Pro 3EM“ prie kitų „Shelly“ įrenginių ir sukurkite scenas, kurios suaktyvins norimus veiksmus, pvz., išjunkite prietaisus arba skambinkite žadintuvams.

Shelly Pro 3EM 120A profesionalus elektros sąnaudų skaitiklis aprašymas - Prekės nuotrauka

Specifikacijos

Fizinės savybės
Dydis (A × P × G)	94 × 19 × 69 ±0,5 mm
Svoris	62 ±1 g
Montavimas	DIN bėgelis
Varžtinių gnybtų maksimalus sukimo momentas	0,4 Nm / 4,43 lbin
Laidininko skerspjūvis	0,5–2,5 mm² / 20–14 AWG (tvirti, susukti, su antgaliais)
Laidininko nuimtas ilgis	6–7 mm
Korpuso medžiaga	Plastikas
Spalva	Balta
Aplinkos sąlygos
Aplinkos temperatūra	−20 °C iki 40 °C
Drėgmė	30 % – 70 % santykinė drėgmė
Maks. aukštis virš jūros lygio	2000 m
Elektrinės charakteristikos
Maitinimo įtampa AC	100–260 V, 50/60 Hz
Maitinimo įtampa DC	Netaikoma
Energijos sąnaudos	< 3 W
Išorinė apsauga	B arba C atjungimo charakteristika, 16 A maks. vardinė srovė, min. 6 kA atjungimo geba, energijos ribojimo klasė 3
Jutikliai ir skaitikliai
Vidinis temperatūros jutiklis	Taip
Voltmetrai (RMS kiekvienai fazei)	100–260 V
Voltmetrų tikslumas	±1 %
Ampermetrai (RMS per CT kiekvienai fazei ir neutraliai)	0–120 A
Suderinami srovės transformatoriai	CT 120A
Ampermetrų tikslumas	±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
Galios ir energijos skaitikliai	Aktyvioji ir tariamoji galia; Aktyvioji ir tariamoji energija; Galios koeficientas; Fundamentalioji aktyvioji ir pamatinė reaktyvioji energija
Kanalų tarpusavio kalibravimo minimali apkrova	500 W kiekvienam kanalui
Apkrovos nebuvimo slenkstis	30 VA kiekvienam kanalui
Matavimo duomenų saugojimas	Ne mažiau kaip 60 dienų, 1 min. duomenų raiška
Duomenų eksportavimas	PQ įrašytų verčių CSV, JSON formato eksportavimas per RPC
Radijo ryšys
RF dažnių juosta	2400–2495 MHz
Maksimali RF galia	< 20 dBm
„Wi-Fi“ protokolas	802.11 b/g/n
„Wi-Fi“ veikimo nuotolis	Iki 30 m patalpose ir 50 m lauke (priklauso nuo vietinių sąlygų)
Bluetooth protokolas	4.2
Bluetooth veikimo nuotolis	Iki 10 m patalpose ir 30 m lauke (priklauso nuo vietinių sąlygų)
Mikrovaldiklis (MCU)
Procesorius (CPU)	ESP32-D0WDQ6
Flash atmintis	16 MB
Programinės įrangos galimybės
Žiniatinklio kabliukai (URL veiksmai)	20, su 5 URL kiekviename kabliuke
Scenarijai	Taip
MQTT	Taip
CoAP	Ne

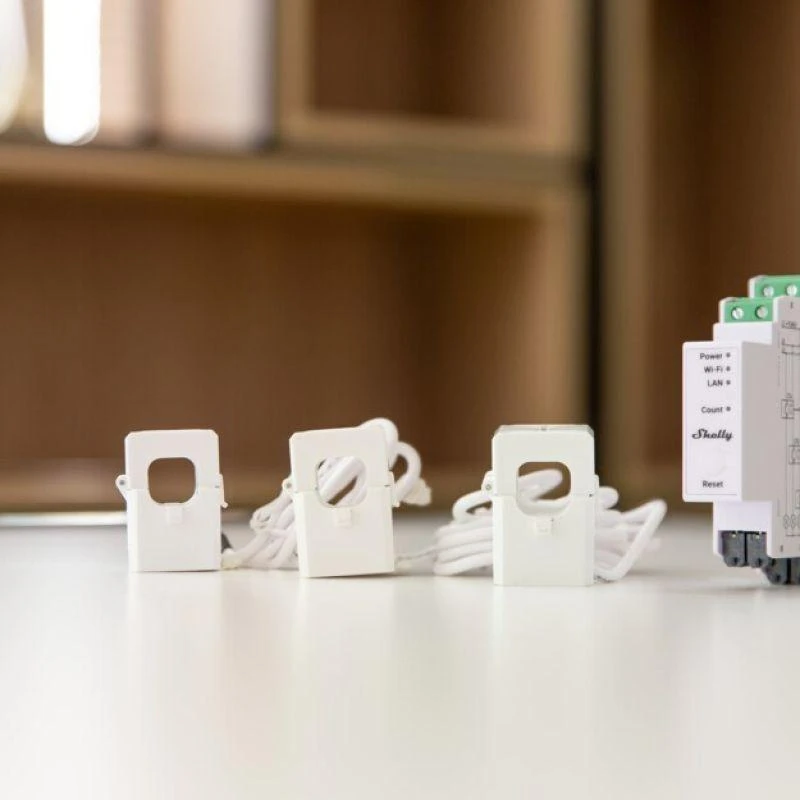

Komplekte	Įrenginys „Shelly Pro 3EM“ su trimis 120 A srovės transformatoriais (CT 120A)
