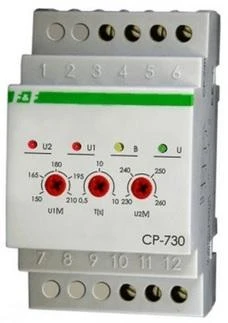

F&F CP- 730 įtampos relė su laiko užraktu 10A 4X400V + N - CP- 730

Įtampos relė CP- 730 su laiko užraktas 10A 4X400V + N - CP- 730 PurposeThe CP- 730 įtampos siųstuvas yra naudojamas valdyti trijų fazių tinklo įtampą ir apsaugoti vienos fazės imtuvą nuo įtampos padidėjimo arba kritimo poveikio, viršijančio nustatytąsias vertes. Operatūriniai potenciometrai (U1) ir viršutinės (U2) įtampos slenksčiai yra nustatyti visoms trims fazėms. Čia yra taip vadinamas įtampos langas, per kurį gali būti fazės įtampos pokyčiai, nesukeliant relės dirbti. Teisingą imtuvo įtampą rodo žalios spalvos LED (kontaktas lieka uždarytas, 11-12 punktai). Fazės įtampos keitimas į vieną iš fazių virš arba žemiau nustatytosios įtampos ribos sukels relės darbą (prijungimo anga, elementai 11- 10). Kintamosios srovės maitinimo šaltiniai Kintamosios srovės maitinimo šaltiniai Kontaktas vėl uždaroma automatiškai, kai atitinkama įtampa grįžta. T- potentiometras nustato veikimo laiką apatinio slenksčio U1, tai yra,, kai įtampa žemiau U1 nustatymo, kontaktinė anga atsiras su nustatyta delsa. Įspėjimas! siųstuvas gali būti tiekiamas su įtampa iki 450V ~. Trūksta energijos. Taip pat tais atvejais, kai perjungimo energijos tiekimo poliariškumą arba atjungti "nulis" nebus sukelti sunaikinimo ("deginimas") relės. dėl nestabilios įtampos tinkle ir dažnų įtampos pokyčių už fiksuotos įtampos langų slenksčių (mažiausiai 10 kartų per 1 minutę), relė blokuojama 10 minučių (kontaktas lieka padėtyje 11- 10). Trūksta galimybės per dažnai įjungti ir išjungti prijungtą imtuvą. Šliuzo būsena pažymėta geltonu LED signalu. techniniai duomenys galia 3 × (50 ÷ 450V) + N apkrovos srovė < 8A kontaktai atskirtos 1P galios signalas LED žalia signalizavimas, kai įtampa viršija ribines vertes 2 × LED raudonas užrakto signalas Šviečiamasis geltonasis įtampos slenkstis Apatinė U1 150 ÷ 210V Ups U2 230 ÷ 260V histerezė U1 ribai 5V U2 ribai: 5V veikimo trukmė U1 riba - reguliuojama 0,5 ÷ 10s U2 ribai: 0, 1se Grįžimo laikas U1 ribai 1,0sek U2 ribai: 1,0sek suvartojamos energijos kiekis 1,7W veikimo temperatūra -25 ÷ 50 ° C prisijungti [...]
