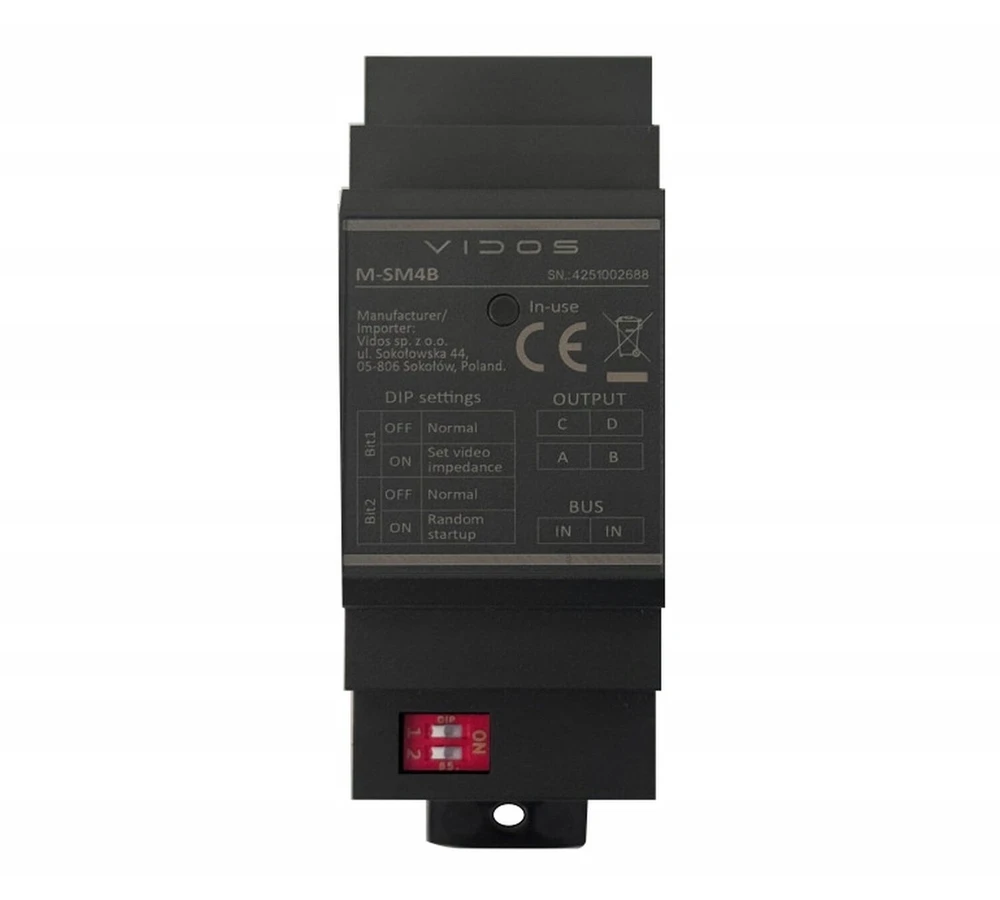

VIDOS DUO M-SM4B funkcinis modulis

Likimas

M-SM4B modulis apsaugo visą sistemą nuo trumpųjų jungimų atskiruose monitoriuose arba durų stotyse. Aptikus trumpąjį jungimą, jis automatiškai nutraukia maitinimą A, B, C arba D prievadams.

Mirksintis šviesos diodas rodo, kad modulis yra apsaugos režime. M-SM4B periodiškai tikrina

ar trumpasis jungimas pašalintas – jei taip, maitinimas atkuriamas ir šviesos diodas užgęsta. Sistemos bandymo metu šviesos diodas greitai mirksi tris kartus.

Be to, M-SM4B modulis leidžia skaidyti signalą instaliacijose su keliais monitoriais arba durų stotimis. Jame yra keturi nepriklausomi įėjimai / išėjimai, prie kurių galima prijungti daugiausia keturias durų stoteles arba keturis monitorius. Praktinio pritaikymo pavyzdys yra daugiabučio namo, kuriame kiekviename aukšte yra trys ar keturi butai, laiptinė.

Tokiu atveju kiekviename aukšte turėtų būti įrengtas po vieną M-SM4B modulį ir prie jo prijungti atskirų vartotojų imtuvai.

Specifikacija:

Maitinimo šaltinis: nuolatinė srovė 20–30 V

Darbinės temperatūros diapazonas: -10°C~55°C

Apsaugos laipsnis: IP20

Matmenys: 35 x 89 x 59 mm
