Wifi Modulis Esp8266 Nodemcu V3 suderinamas su Arduino | micro usb | antena ant pcb

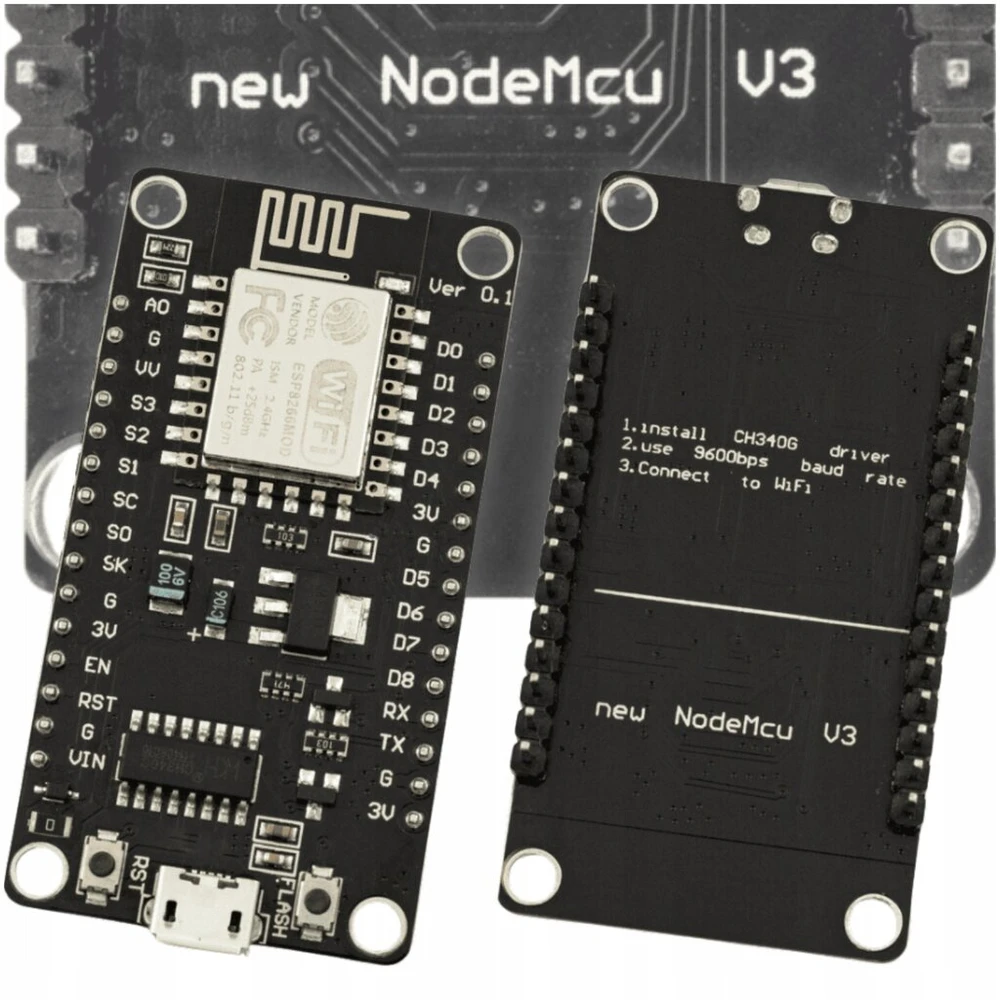

„WiFi“ modulis ESP8266 NODEMCU V3, suderinamas su „Arduino“ | Micro USB | PCB antena

️ „WiFi“ modulis ESP8266 NODEMCU V3

Neįtikėtinai populiarus ir universalus „WiFi“ modulis Suderinamas su Arduino. Su savo pagalba galite lengvai įgyvendinti įvairius projektus daiktų interneto (IoT) srityje.

______________________________

⤵️ Trumpai tariant:

️ Plytelėje yra ESP8266, sistema kuriai būdinga wifi paslauga ir pastatyta PCB antena . Taip pat yra ESP-12F modulis su ESP822 mikrovaldikliu.

️ CH340 Pateikia patogų programavimą usb & lt;-& gt; UART keitiklis

️ turi 10 gpio kaiščių, Kiekvieną iš jų galima valdyti PWM signalu, taip pat palaiko I2C, SPI, UART ir 1 laidą.

️ jungtis microusb

️ Pagrindinės savybės

• ESP8266 Sistema : Turi 32 bitų RISC mikroprocesoriaus šerdį, dirbantį 80 MHz dažniu.
• „Flash“ atmintis : 4 MB, įgalinant veiksmingą programų valdymą.
• maitinimo šaltinis : 3,3 V arba 5 V per USB.
• loginė įtampa : 3.3 V, užtikrinant suderinamumą su daugeliu jutiklių ir modulių.
• wifi : „Wi-Fi“ ryšys 802.11 b/g/n standarte, užtikrinant stabilų belaidį ryšį.
• PCB antena : Integruotas į PCB antenos modulį, skirtą optimizuoti „Wi-Fi“ signalo priėmimą.
• GPIO prievadai : 10 GPIO kaiščių, kurių kiekvienas gali valdyti PWM signalu, taip pat palaiko I2C, 1 laidą.
• ADC keitiklis : 10 bitų analoginio skaitmens keitiklis.
• LED : „Blue LED“ ESP-12F modulyje, prijungtame prie GPIO2.
• mygtukai : Du mygtukai, RST ir „Flash“, kad būtų galima lengvai programuoti.
• Micro-USB jungtis : Programavimui ir bendravimui su kompiuteriu.
• Converter CH340 USB-UART : Įgalinamas lengvai programuoti ESP8266 tiesiai per USB prievadą
• Goldpin matmenys ir rastras : Modulio matmenys yra 58 x 30 mm, kurio jungtys pasiskirsto ant „Raster“ 2,54 mm.

️ programavimas

nodemcu iš lua:

Modulyje yra „NodeMcu“ programinė įranga, įgalinanti programavimą LUA scenarijaus kalba, kurią lengva naudoti, efektyviai ir nešiojama.

Arduino ide:

Galimybė programuoti modulį naudojant „Arduino IDE“, o tai labai palengvina IoT projektų kūrimą dėka turimų „Arduino“ bibliotekų.

espressif IDF:

Oficiali aplinka ir gamintojo bibliotekos, įgalinančios programavimą c.

️ USB-uact CH340 keitiklis

yra svarbus ESP8266 NODEMCU V3 modulio elementas, užtikrinantis paprastą programavimą ir Kompiuterio ryšys naudojant USB prievadą . Šis keitiklis leidžia vartotojams tiesiogiai įkelti programas ir scenarijus į modulį, o tai neabejotinai palengvina IoT sprendimų projektavimo ir bandymo procesą.

️ łAp įrodyti vairuotojai:

Cutt.ly/0WCVTCZH

️ AMS11117 STOLAGE STATS STABILICER

yra atsakingas už stabilios 3,3 V įtampos užtikrinimą, būtiną tinkamam sistemos veikimui. Jo aukštas srovės efektyvumas , pasiekus iki 1 A, užtikrina modulio patikimumą ir stabilumą Net esant didesnei apkrovai, kuri yra labai svarbi dėl patobulintų IoT programų maitinimo ir funkcionavimo.

️ „micro-USB“ jungtis

Šis standartinis sprendimas leidžia vartotojams greitai ir efektyviai prisijungti prie modulio, tiek programavimo, tiek maitinimo tikslais . 3,3 V arba 5 V maitinimo šaltinis. Loginė įtampa yra 3,3 V, užtikrinant suderinamumą su daugeliu jutiklių ir modulių.

️ Bendravimas su albumu bus mikro USB kabelis, kurį galima įsigyti kitame mūsų pasiūlyme.

️ & nbsp; „Flash“ mygtukas ir iš naujo nustatymas

1️⃣ „Flash“ mygtukas leidžia & nbsp; Programavimo režimo aktyvinimas & nbsp; Modulyje, kuris leidžia įkelti naują programinę įrangą.

2️⃣ Mygtukas Naudojamas greitai iš naujo paleisti modulį , kuris pasirodo naudingas bandant kodo pakeitimus (iš naujo paleidžiant įrenginį, nereikia atjungti maitinimo šaltinio).

️ ESP8266

yra pagrindinis elementas ESP8266 NODEMCU V3. Šis patobulintas mikrovaldiklis veikia 32 bitų šerdyje RISC mikroprocesorius su dažniu 80 MHz . Tai ne tik įmontuotas „Wi-Fi“ modulis su dažniu 2,4 GHz 802.11 b/g/n standarte, taip pat palaikymas įvairiems ryšių protokolams.

️ PCB antena

integruotas į antenos modulį Užtikrina „Wi-Fi“ signalo priėmimo optimizavimą. Dėl to plytelės suteikia stabilų ir efektyvų ryšį belaidis.

️ LED

Mėlynasis LED Ir prijungtas prie GPIO2, vaidina pagrindinio įrenginio veiklos indikatoriaus vaidmenį. Tai galima užprogramuoti taip, kad signalizavo apie įvairias darbo būsenas Modulis, toks kaip: „Wi-Fi“ ryšio užmezgimas, duomenų gavimas ar kiti įvykiai, būdingi tam tikrai programai. LED žymiai palengvina derinimo ir sąveikos su vartotoju.

️ programa

ESP8266 NODEMCU V3 Puikiai veikia daugelyje IoT projektų , nuo intelektualių namų prietaisų iki sudėtingų sistemų, integruotų į debesis. Jos lankstumas ir paprastumas programavimo srityje daro jį mėgstamą daugelio mėgėjų, pedagogų ir inžinierių pasirinkimą Darbas su novatoriškais elektroniniais projektais.

Nodemcu V3 veikia su populiariausiais „pasidaryk pats“ projektais:

• Arduino
• Suplla
• Esphome
• Espeas
• Namų asistentas
• Domoticz
• HomeKit

Projektai, kuriuos galite padaryti „Nodemcu V3“, yra:

• Oro stotis su „WiFi“ naudojant BME280 aplinkos jutiklį
• Nuotolinis išmaniojo telefono robotas
• Nuotolinis apšvietimo valdymas per relę
• Intelektualių namų belaidžių jutiklių, tokių kaip temperatūra, drėgmė, slėgis, judesio jutiklis, buvimo jutiklis ir kt.

️ ESP8266 modulio „NodeMcu V3

• Sistema : ESP8266
• Procesorius : 32 bitų RISC mikroprocesoriaus šerdis, dirbantis 80 MHz
dažniu
• maitinimo šaltinis : 3.3 V arba 5 V per USB prievadą
• loginė įtampa : 3.3 V
• atmintis : Blykstė: 4 MB
• wifi : 2,4 GHz 802.11 b/g/n
standarte
• antena : Integruotas į PCB
• prievadai : 10 gpio (kiekvienas iš jų gali veikti kaip PWM, I2C arba 1Wire)
• LED : Mėlyna (prijungta prie GPIO2)
• Galimi mygtukai : RST ir Flash
• jungtis : „Micro-USB“ (programavimui ir komunikacijai)
• keitiklis : CH340 USB & lt;-& gt; UART
• keitiklis : 10 bitų ADC
• tarpai tarpusavio tarpai : 28 mm
• Goldpins : Lydiena
• Raster Goldpinów : 2,54 mm
• Modulio matmenys : 58 x 30 mm
• Svoris : 8 g
