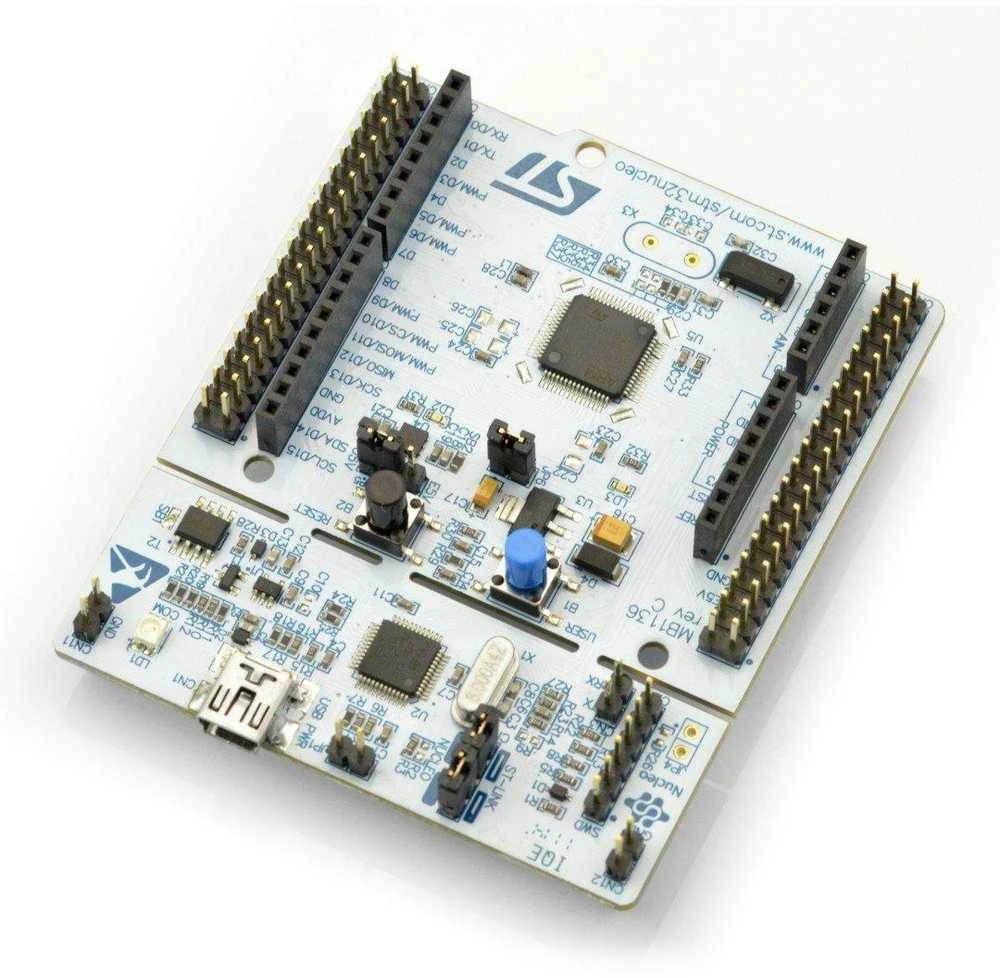

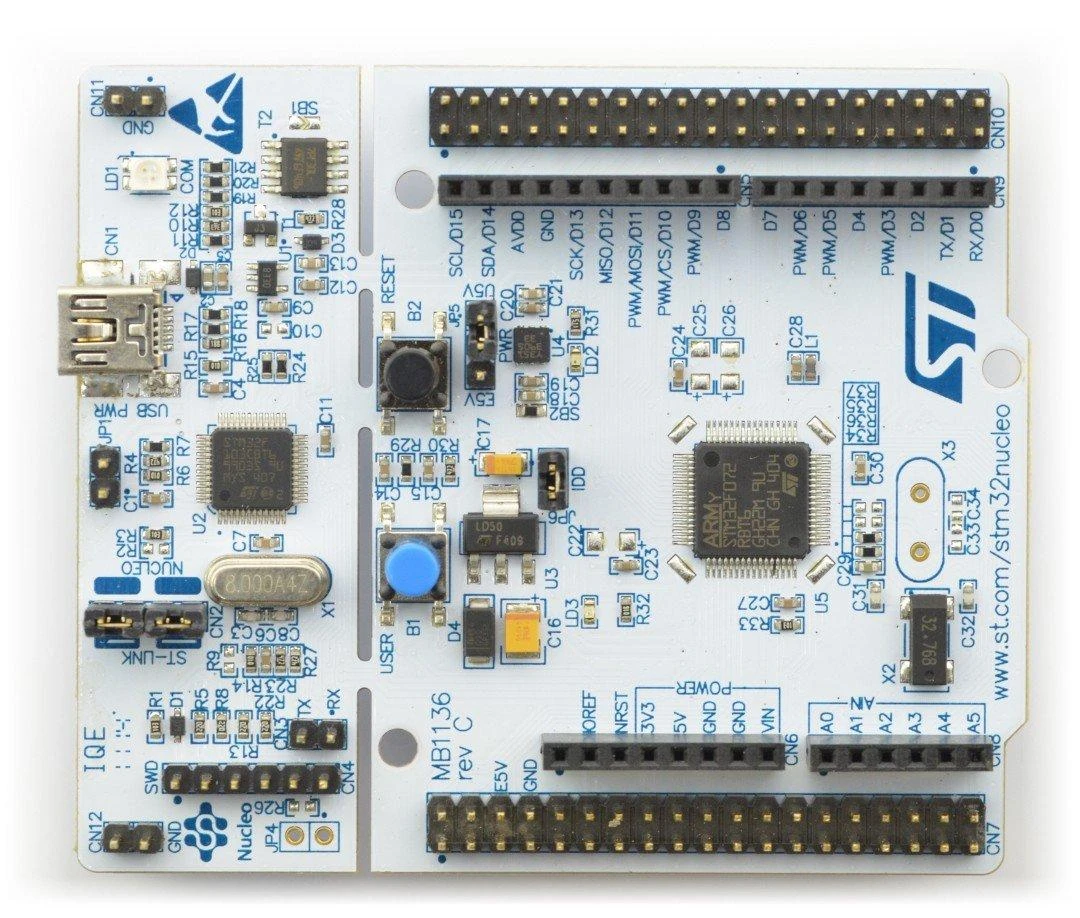

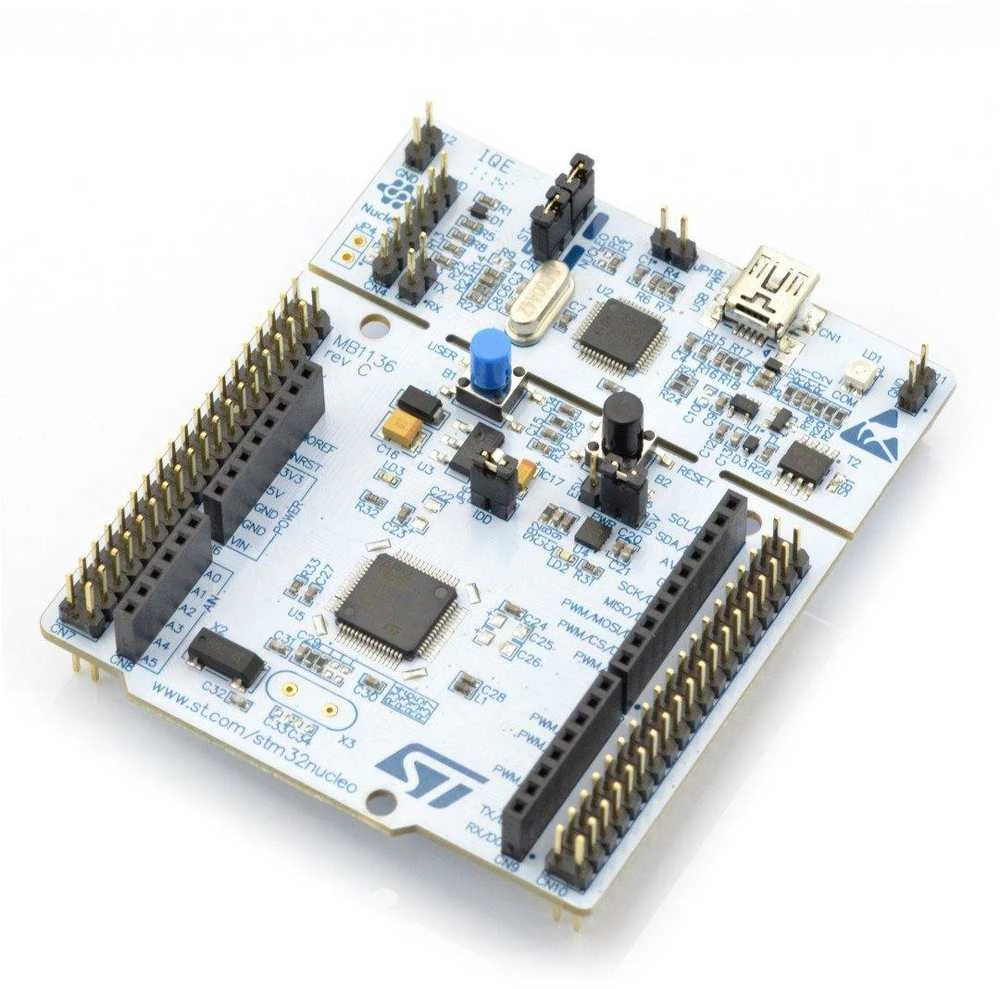

Stmicroelectronics STM32 NUCLEO-F072RB modulis - STM32F072RB ARM Cortex M0

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M0, 48 MHz, 128 KB Flash, 16 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlio prijungimui.

Specifikacijos:

• Mikrovaldiklis: STM32F072RBT6
• Šerdis: ARM Cortex M0 32 bitų
• Laikrodžio dažnis: 48 MHz
• Flash atmintis: 128 KB
• SRAM: 16 KB
• Analoginis-skaitmeninis keitiklis: 12 bitų, 10 kanalų
• Laikmačių skaičius: 12
• Programuojamų įėjimų/išėjimų skaičius: 87
• Sąsajos: 2x I2C, 4x USART, SPI, 2x
• Dviejų tipų jungtys:
• Priedėlio jungtys, suderinamos su Arduino Uno Rev3
• Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių
• Modulis suderinamas su sistemos mbed (mbed.org)
• Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
• Galimybė maitinti per USB jungtį
• Įterpti trys šviesos diodai:
• 1 x maitinimo įtampos indikacijai
• 1 x jungties nurodymui
• 1 x vartotojo žinioje
• Du mygtukai:
• 1 x RESET
• 1 x vartotojo žinioje
• Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):
• Virtualus COM prievadas
• Masinė atmintis
• Programavimo/derinimo prievadas
• Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi
