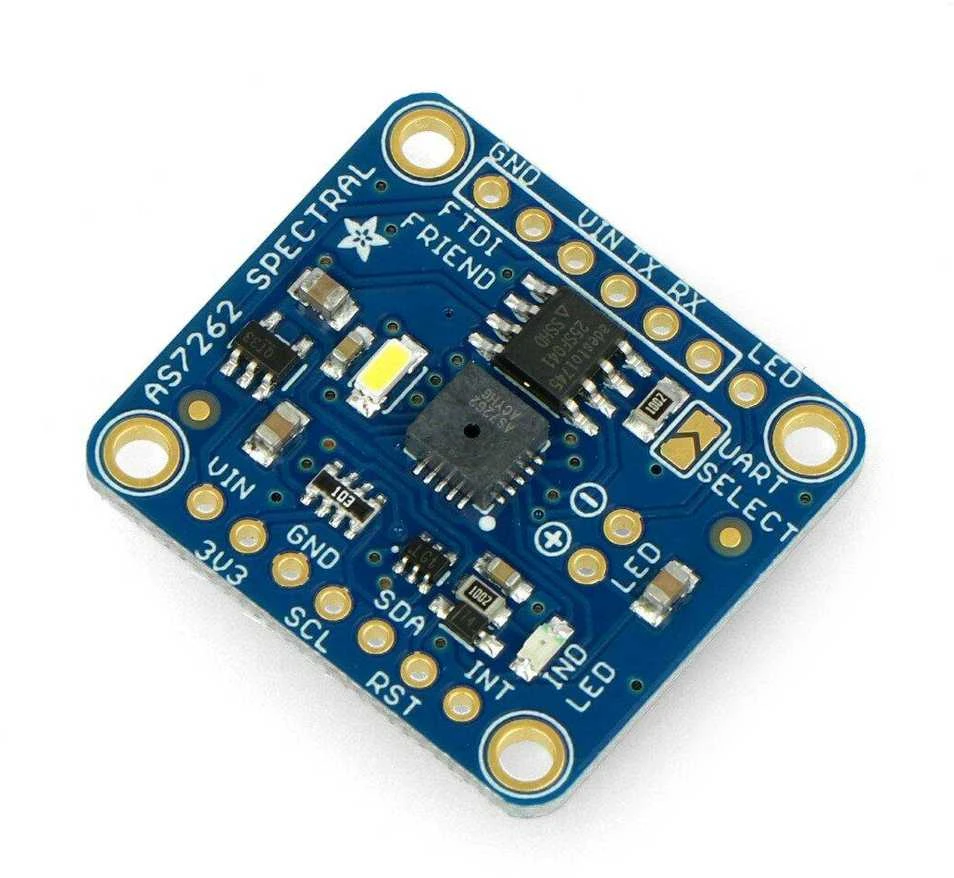

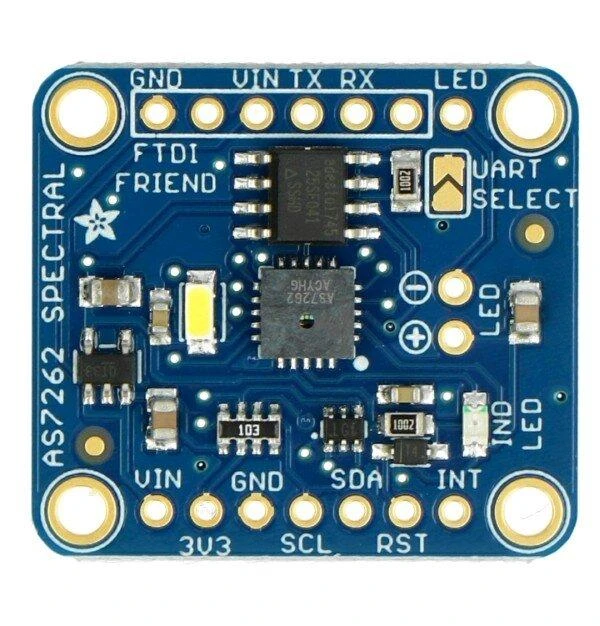

Modulyje yra 6 kanalų spalvų spektro / matomos šviesos jutiklis. Leidžia išmatuoti ir apibūdinti, kaip skirtingos medžiagos sugeria ir atspindi šviesos bangas. 6 kanalai gali aptikti tokias spalvas: raudoną, oranžinę, geltoną, žalią, mėlyną ir violetinę. Gali nustatyti bangos ilgio diapazoną, kurį mato 450, 500, 550, 570, 600 ir 650 nm šviesoje. Jutiklis sąveikauja naudodamas I2C ir UART sąsajas ir AT komandą. Be to, plokštėje yra temperatūros jutiklis, kuriuo galima nuskaityti sistemos temperatūrą ir naudingą 5700K galios šviesos diodą, kuris naudojamas objektams apšviesti.

Specifikacijos:

Maitinimo įtampa: nuo 3 V iki 5 V

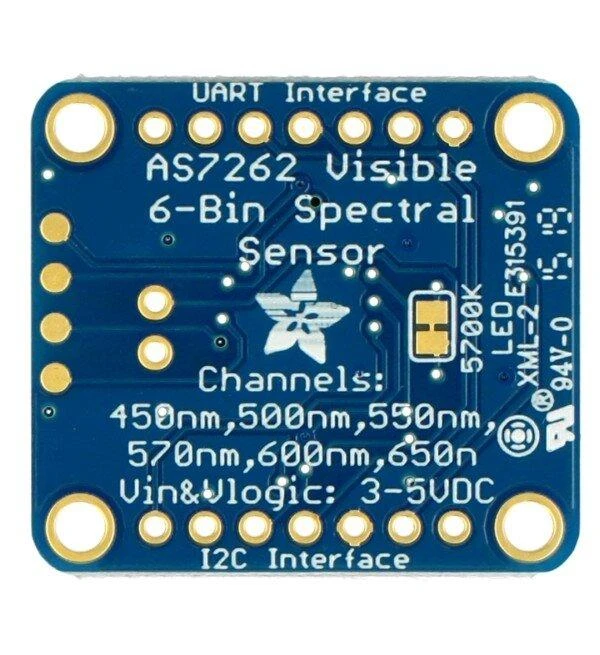

6 matomi kanalai: 450, 500, 550, 570, 600 ir 650 nm
16 bitų ADC su skaitmenine prieiga
Programuojamas LED diodo valdiklis
Temperatūros jutiklis
Ryšio sąsaja: I2C ir UART
Jungtys:

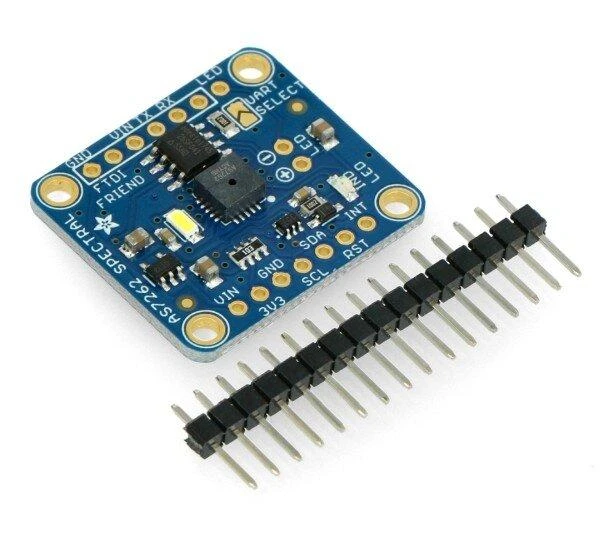

2x 7 kaiščiai, 2,54 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-11666
Modelio pavadinimas

AN-11666

* Anksčiau taikyta Varle.lt kaina

Gamintojas Adafruit
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias spalvas gali aptikti AS7262 jutiklis?

Šis šešių kanalų jutiklis atpažįsta šešias pagrindines spalvas: raudoną, oranžinę, geltoną, žalią, mėlyną ir violetinę. Jis veikia matomoje šviesos spektro dalyje, analizuodamas šviesos bangų ilgius. Įrenginys tinka įvairiems projektams, kur reikia tiksliai nustatyti objekto spalvą arba atspindėtą šviesą.

2. Kaip prijungti šį spalvų jutiklį?

Prijungimas atliekamas naudojant I2C arba UART ryšio sąsajas, o valdymui naudojamos AT komandos. Šis atviro kodo įrenginys turi standartinius 2,54 mm kaiščius. Komunikacijos protokolai palengvina integravimą su populiariais mikrokontroleriais, leisdami greitai pradėti matavimus be sudėtingų sąsajų.

3. Kokiam maitinimui skirtas šis spektro jutiklis?

Modulis veikia esant 3V iki 5V įtampai, todėl jį galima maitinti tiesiogiai iš daugumos plokščių, pvz., Arduino ar Raspberry Pi. Toks maitinimo diapazonas užtikrina lankstumą ir patogų naudojimą. Įmontuotas šviesos diodas padeda apšviesti tiriamus objektus, pagerindant matavimo tikslumą.

4. Ar įrenginys turi papildomų funkcijų?

Taip, plokštėje yra integruotas temperatūros daviklis, skirtas sistemos šilumai stebėti. Be to, yra 5700K balansos šviesos diodas, skirtas pastoviam apšvietimui. Šios papildomos galimybės praplečia jutiklio pritaikymo sritį, leisdami atlikti sudėtingesnius eksperimentus ir analizes.

5. Kokie yra šio modulio matavimo parametrai?

Jutiklis matuoja šviesos intensyvumą šešiuose bangos ilgių diapazonuose: 450, 500, 550, 570, 600 ir 650 nanometrų. Konversijai naudojamas 16 bitų ADC, užtikrinantis pakankamą skaitmeninio signalo tikslumą. Šie parametrai leidžia kiekybiškai įvertinti spalvų pasiskirstymą ir jų charakteristikas.
