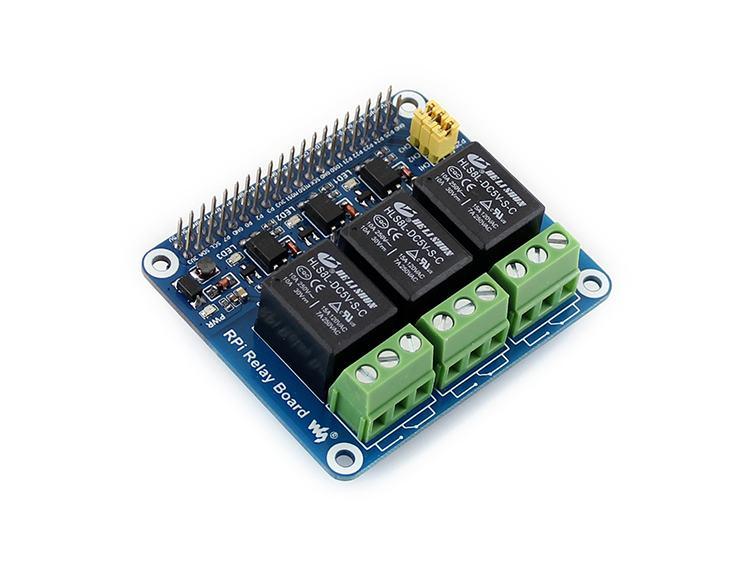

Ar norite valdyti namų elektros tinklo prietaisus naudojant Raspberry PI? Su Raspberry Pi Relay Board - 3 kanalų relės moduliu galėsite tai daryti ir automatizuoti savo namus. Jis tinka Raspberry PI mikrovaldikliams, modulyje naudojami aukštos kokybės elektros komponentai, todėl juo galima valdyti didelės srovės ir įtampos namų elektros tinklo prietaisus.
Modulis turi daug papildomų funkcijų: LED lemputės parodo apie rėlių ir plokštės veikimo būseną, fizinės jungtys (angl. jumper) leidžia pakeisti kuri Raspberry skaitmeninio signalo jungtis (angl. pin) keičia rėlės būseną, valdymo plokštė specialiai izoliuota nuo rėlėmis einančios kintamos elektros srovės sukeliamo triukšmo, todėl Raspberry PI valdymo signalas bus stabilus.
Naudojimo vadove yra daug valdymo kodo pavyzdžių: wiringPi, bcm2835, python, python-bottle, crontab.

Techniniai duomenys:
●    Tinka Raspberry PI A+/B+/2B/3B/4
●    Rėlių valdoma srovė: iki 250V 5A AC, arba 30V 5A DC
●    3 rėlių kanalai

Nuorodos ir pritaikymas:

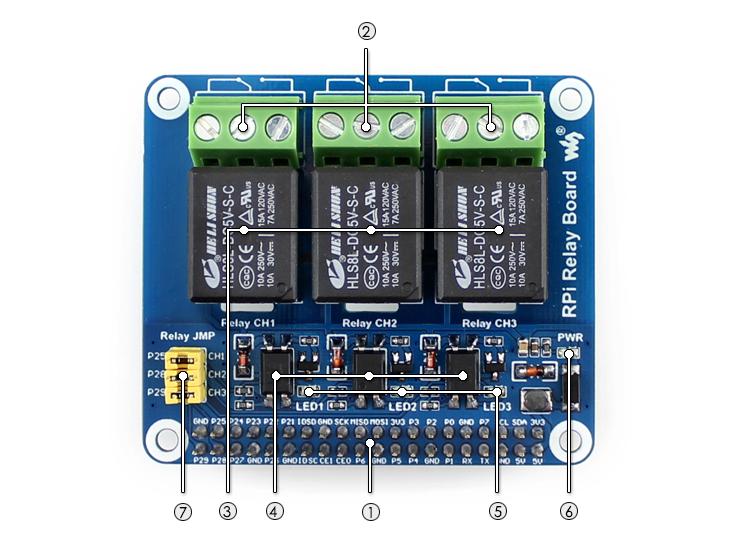

● Jungčių išdėstymas
● Valdymo kodo pavyzdys
● Prietaiso Wiki

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-06804
Modelio pavadinimas

AN-06804

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius Raspberry Pi modelius palaiko šis relės modulis?

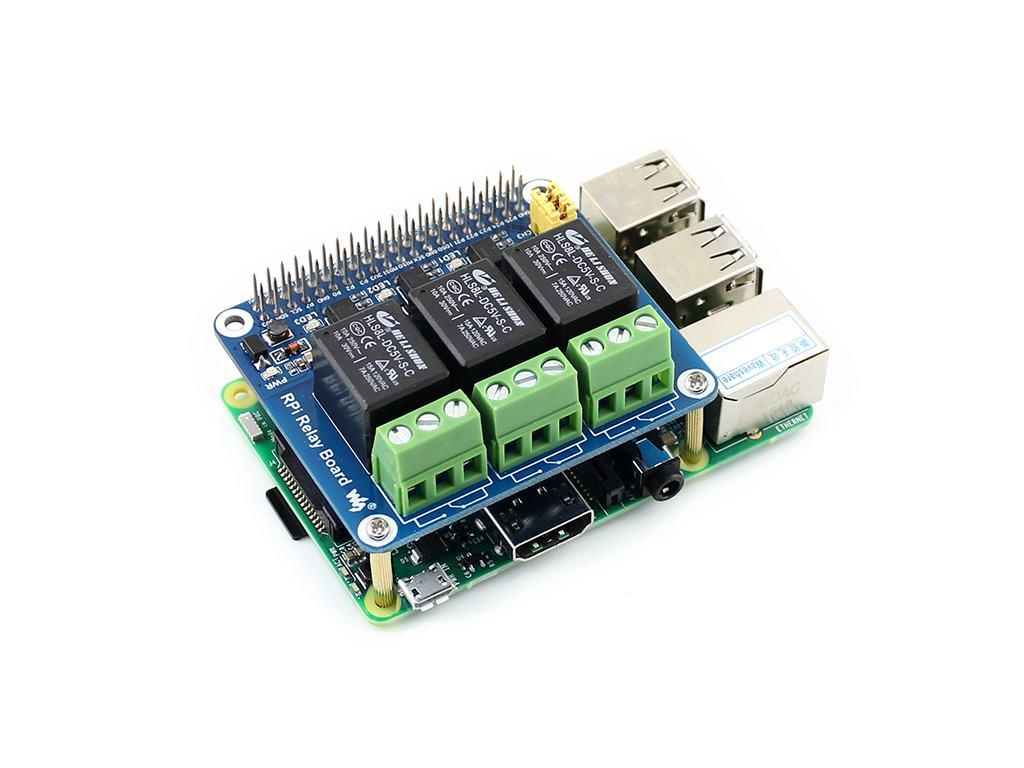

Waveshare relės priedelis suderinamas su daugeliu populiarių mikrokompiterių versijų. Jis veikia su Raspberry Pi A+, B+, 2B, 3B ir 4 modeliais. Šis suderinamumas leidžia naudoti modulį įvairiuose projektuose, nesvarbu, kokią Pi plokštę turite.

2. Kokią srovę gali perjungti šios relės?

Priedas gali valdyti įrenginius, reikalaujančius didelės galios. Kiekvienas kanalas perjungia iki 250V kintamosios srovės (5A) arba 30V nuolatinės srovės (5A). Toki parametrai yra pakankami daugeliui buitinių prietaisų, tokių kaip lempos ar ventiliatoriai.

3. Kaip apsaugotas mikrokompiteris nuo triukšmo?

Valdymo grandinė yra specialiai izoliuota nuo relės dalies. Ši apsauga nuo triukšmo užtikrina, kad kintamosios srovės perjungimai netrukdys stabiliam valdymo signalui. Dėl to jūsų Raspberry Pi veiks patikimai, nors per relę tekės stipri srovė.

4. Ar yra būsenos indikacija modulyje?

Taip, plokštėje yra įmontuotos LED lemputės. Šios diodos vizualiai parodo kiekvienos iš trijų relių ir maitinimo būseną. Toks rodymas labai padeda projektuojant ir derinant, nes matote, kuris kanalas šiuo metu yra aktyvus.

5. Kaip pakeisti valdymo signalo jungtį?

Norint priskirti skirtingus GPIO išvadus, naudojami fiziniai džemperiai. Šie trumpikliai leidžia lengvai konfigūruoti, kuris skaitmeninis išvadas keičia konkrečios relės padėtį. Toks lankstumas yra naudingas sudėtingesnėse schemose, kai reikia laisvų kaiščių.
