Nuoseklusis išplėtimo priedėlis,...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

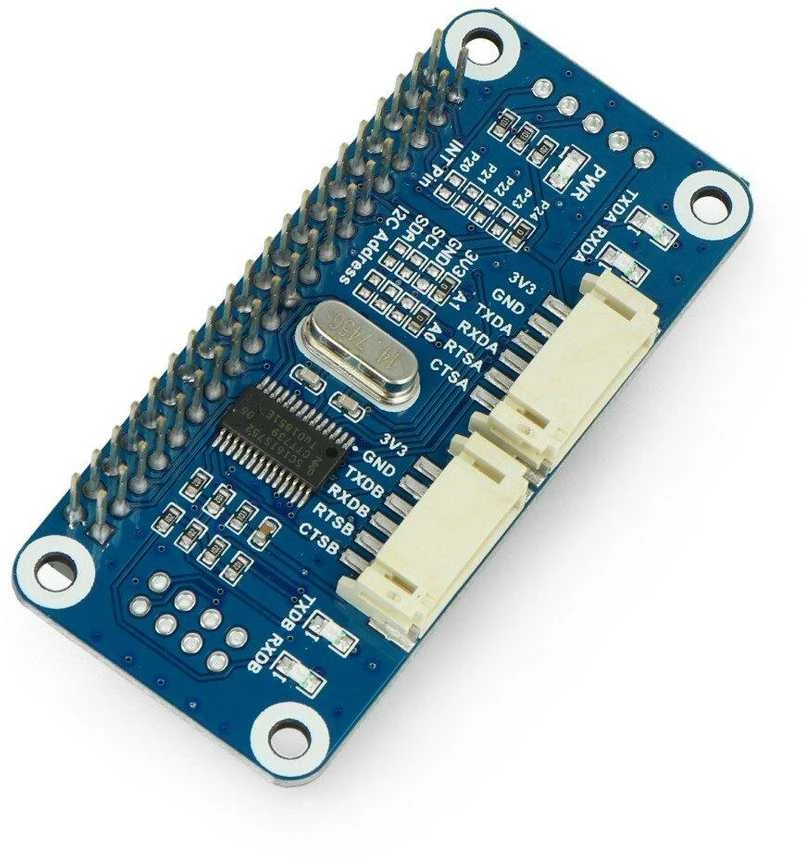

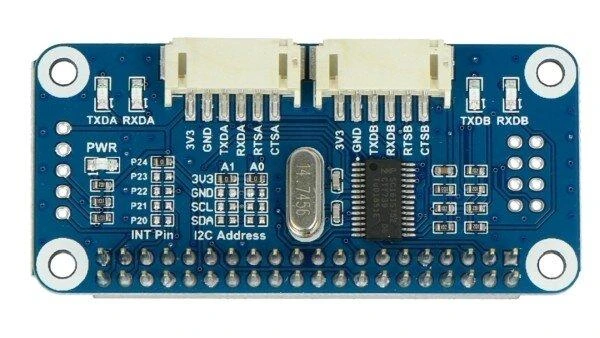

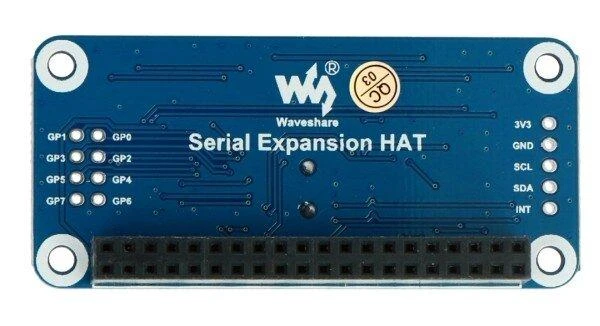

Priedėlis su sistema SC16IS752, išplečiantis minikompiuterį Raspberry Pi su papildomais dviem UART ir GPIO prievadų ryšio kanalais, programuojamais per I2C.

Pagrindinės savybės:

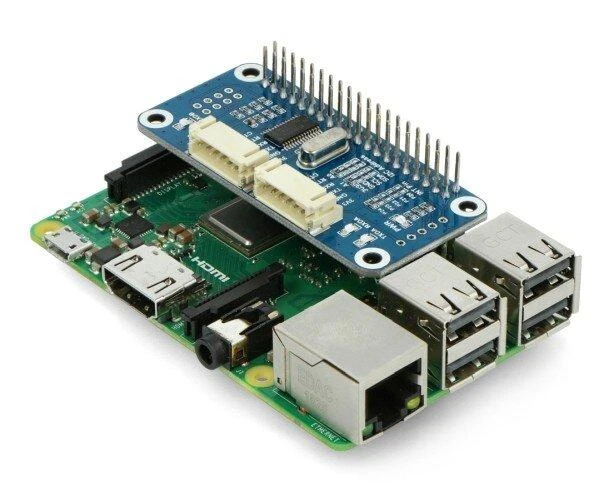

Suderinamas su Raspberry Pi Zero / Zero / Zero WH / 3B+ / 3B / 2B
Sistema SC16IS752, pratęsiama 2 UART kanalais ir 8 programuojamais per I2C GPIO prievadus
Galimybė išplėsti iki 16 modulių nustatant adresuojamus trumpiklius, leidžiant išplėsti iki 32 UART kanalų
Kiekvieno UART kanalo būsenos šviesos diodai
Rezervuoti valdymo I2C kaiščiai papildomoms plokštėms prijungti

Specifikacijos:

Darbinė įtampa: 3,3 V
Sistema: SC16IS752
Sąsaja: I2C
Matmenys: 65 x 30 mm
Tvirtinimo skylių matmenys: 3 mm

Komplekte:

Nuoseklusis išplėtimo priedėlis

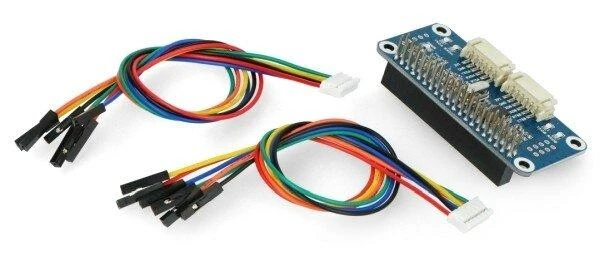

Jungiamieji laidai
Varžtai ir tarpikliai

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-13469
Modelio pavadinimas

AN-13469

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias Raspberry Pi plokštės palaiko šis išplėtimo priedėlis?

Šis Waveshare nuoseklusis išplėtimo priedėlis yra suderinamas su Raspberry Pi Zero, Zero WH, 3B+, 3B ir 2B modeliais. Jis prisijungia prie minikompiuterio naudojant I2C sąsają, suteikiančią papildomus ryšio kanalus. Šis modulis leidžia praplėsti jūsų projekto galimybes be pagrindinės plokštės keitimo.

2. Kaip šis modulis prideda papildomus UART prievadus?

Modulis naudoja SC16IS752 mikroschemą, kuri per I2C magistralę sukuria du papildomus nepriklausomus UART kanalus. Šie nuoseklieji prievadai leidžia jungti daugiau įrenginių, tokių kaip GPS ar sensoriai. Kiekvieno kanalo veikimą rodo atskiri būsenos šviesos diodai, palengvinantys derinimą.

3. Ar galima valdyti papildomus GPIO kaiščius su šiuo priedu?

Taip, šis išplėtimo priedas suteikia aštuonis papildomus programuojamus GPIO (bendros paskirties įėjimo/išėjimo) kaiščius, valdomus per I2C sąsają. Tai praplečia valdymo galimybes, leidžiant prijungti mygtukus, relejus ar šviesos diodus. Valdymas vykdomas programiškai, naudojant atitinkamas bibliotekas.

4. Kaip sujungti kelis tokias plokštes viename projekte?

Priedėlyje yra adresuojami trumpikliai, leidžiantys sukonfigūruoti kiekvieno modulio I2C adresą. Tai leidžia viename Raspberry Pi prijungti iki 16 tokių plokščių, iš viso sukurdami 32 papildomus UART kanalus. Toks tinklas tinka sudėtingiems sistemų valdymo ar duomenų rinkimo projektams.

5. Kokie laidai ir komplektacijos elementai yra įtraukti?

Komplekte kartu su pagrindine plokšte yra jungiamieji laidai, skirti prijungimui prie Raspberry Pi, bei tvirtinimo varžtai su tarpikliais. Įtampa naudojama 3,3V, atitinkanti minikompiuterio logiką. Papildomi rezervuoti I2C kaiščiai leidžia prijungti dar vieną plokštę grandinėje.
