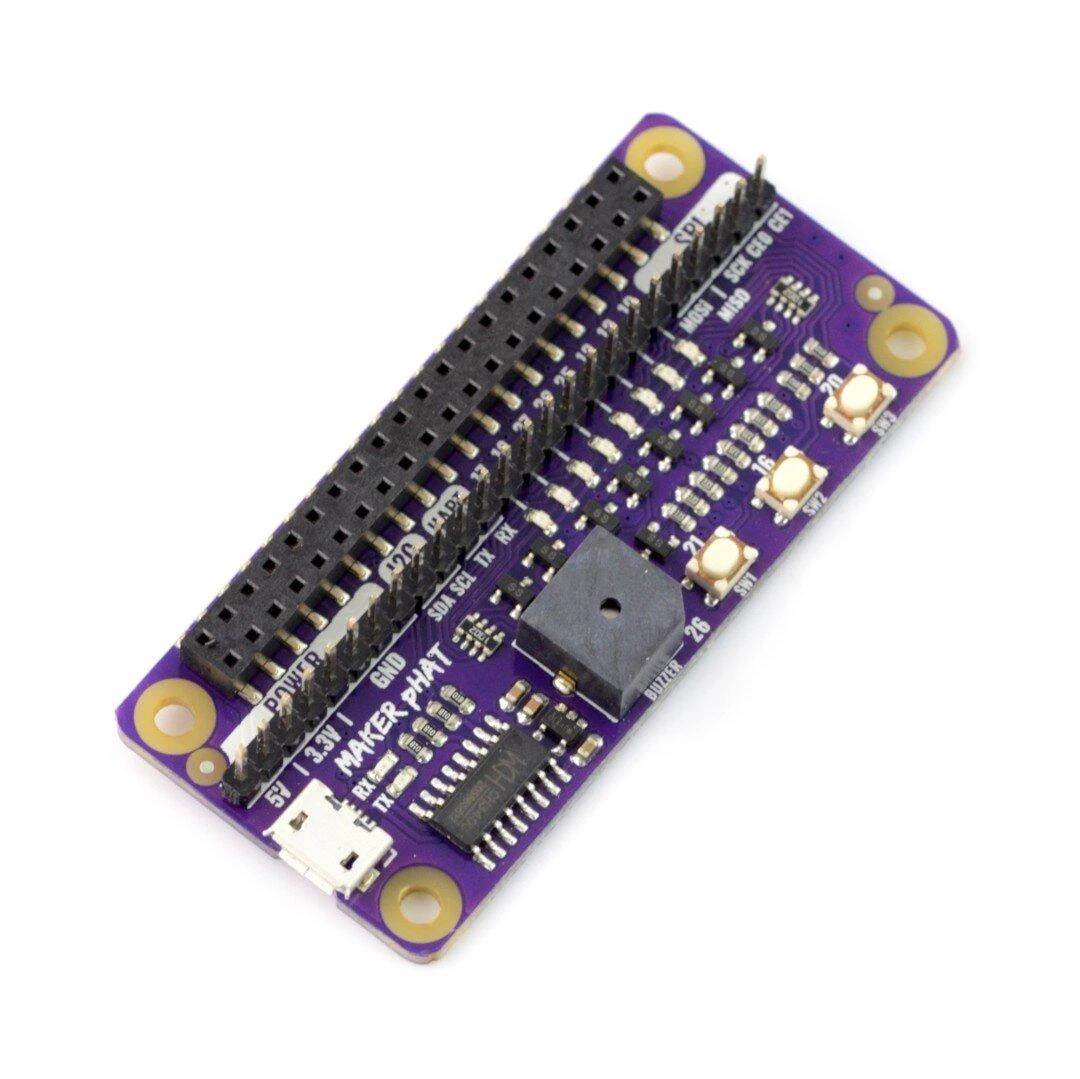

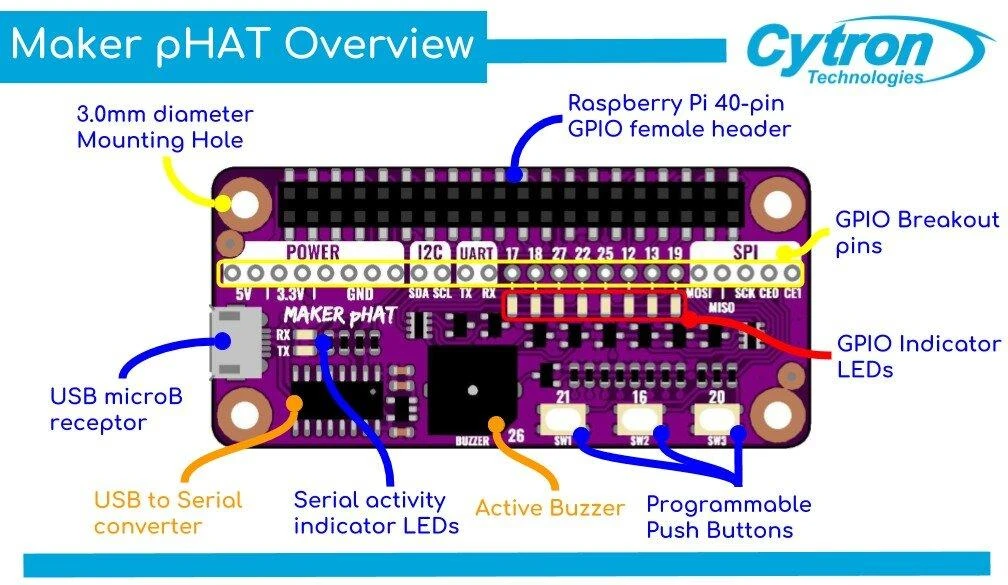

Raspberry Pi skirtas PHAT priedėlis turi pažymėtus GPIO kaiščius, kad būtų lengviau atpažinti atskirus kaiščius, trys programuojamus mygtukus, GPIO prievadų būsenos šviesos diodus ir aktyvų garsinį signalą.

Pagrindinės savybės:

Raspberry Pi Zero dydis

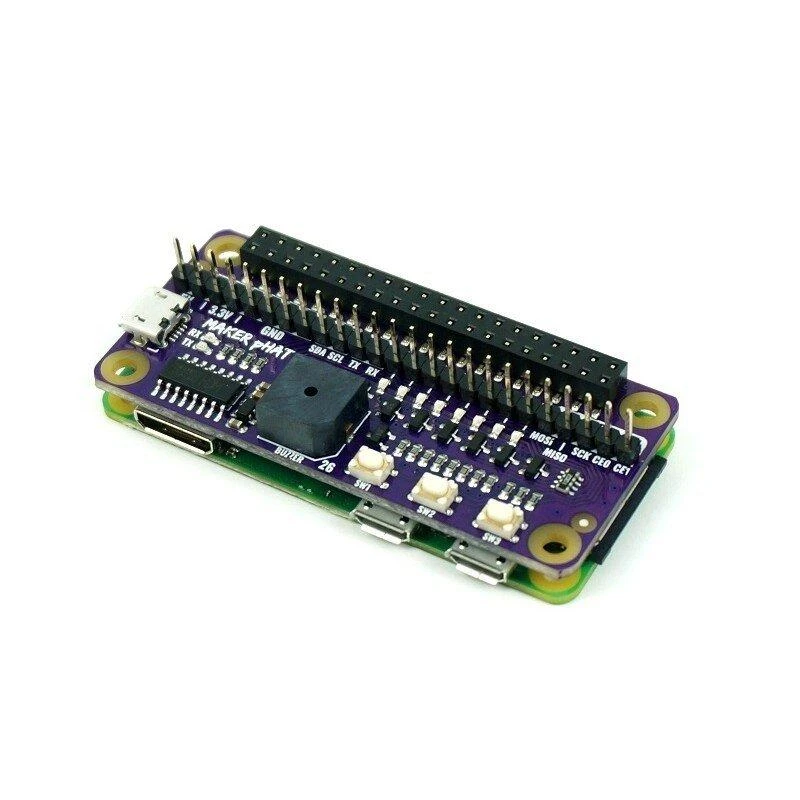

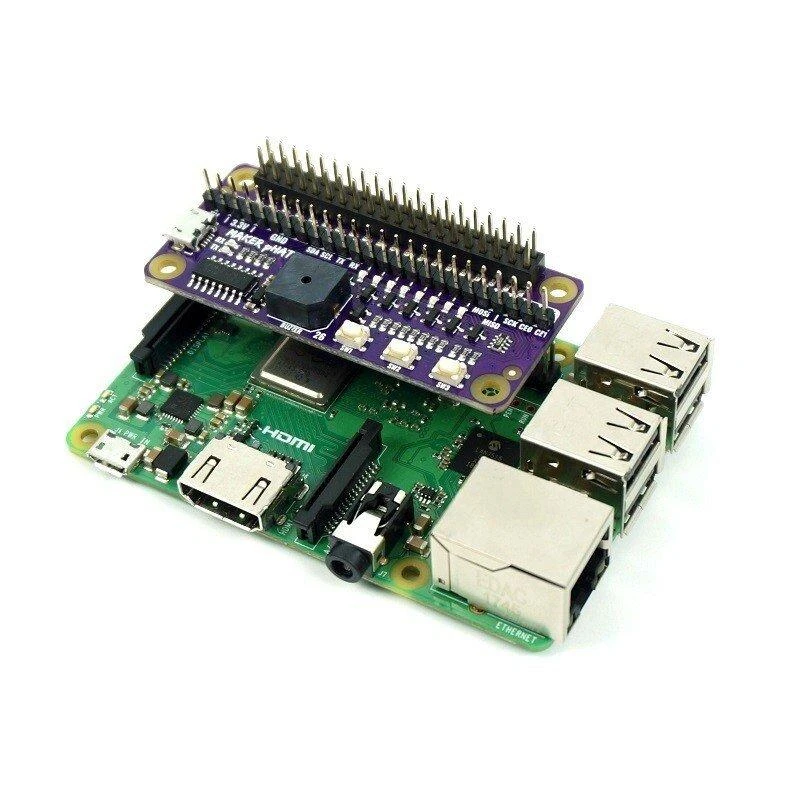

Suderinamas su Raspberry Pi 3B+ / 3B ir Raspberry Pi Zero / W / WH
Standartiniai Raspberry Pi GPIO kaiščiai
LED masyvas, skirtas pasirinktiems GPIO kaiščiams (GPIO 17, 18, 27, 22, 25, 12, 13, 19)
3 programuojami mygtukai (GPIO 21, 19 ir 20 turi būti sukonfigūruoti kaip ištraukiamas įėjimas)
Aktyvus garsinis signalas (GPIO 26)

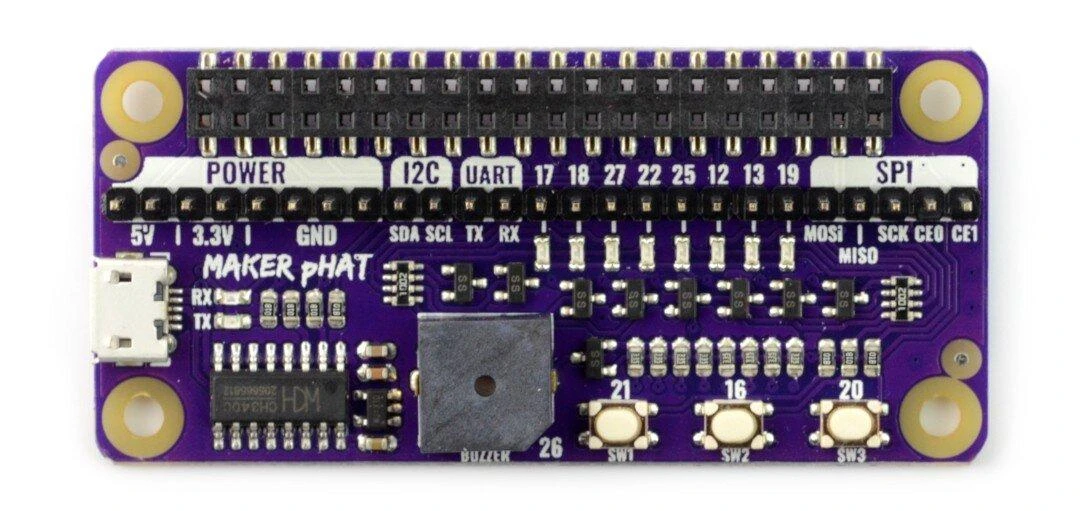

Pažymėtas GPIO, jame yra SPI, UART, I2C, 5 V, 3,3 V ir GND
MicroUSB 5 V maitinimui ir UART sąsajai
Serijinė USB sąsaja palaikoma lusto CH340
5 V įėjimo įtampa
Violetinis PCB

Komplekte:

Priedėlis Maker pHAT
1x auksinių kaisčių juosta 2x20 - kaištis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Cytron
Modelis

AN-13451
Modelio pavadinimas

AN-13451

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Su kokiais Raspberry Pi modeliais veikia Cytron Maker pHAT?

Šis GPIO plėtinys yra suderinamas su Raspberry Pi Zero, Zero W, Zero WH, taip pat su 3B ir 3B+ modeliais. Dėka standartinių kaiščių išdėstymo, priedėlis puikiai tinka daugeliui populiarių vienplatinio kompiuterio versijų. Tai yra universalus sprendimas įvairiems projektams.

2. Kokie papildomi įrenginiai yra integruoti į plokštę?

Plėtinio plokštėje integruota trys valdomi mygtukai ir aktyvus garsinis signalas, valdomas per GPIO. Be to, yra įrengti šviesos diodai, rodantys pasirinktų išvadų būseną. Šie elementai leidžia kurti interaktyvius projektus be papildomų komponentų.

3. Ar šis priedas palaiko USB ir serijinę komunikaciją?

Taip, įrenginyje yra microUSB lizdas, skirtas maitinimui ir UART ryšiui. Serijinei USB sąsajai palaikyti naudojamas CH340 lustas. Tai suteikia patogias galimybes jungtis prie kompiuterio ar kitų įrenginių duomenų perdavimui.

4. Kaip panaudoti programuojamus mygtukus ant šio priedėlio?

Integruotiems mygtukams valdyti reikia sukonfigūruoti atitinkamus GPIO kaiščius (21, 19, 20) kaip įvestis su vidine traukos varža. Tada jų būseną galima nuskaityti programiniu kodu. Tai supaprastina vartotojo sąsajos kūrimą.

5. Kodėl GPIO kaiščiai ant plokštės yra pažymėti?

Visos išvados yra aiškiai pažymėtos, kad būtų lengviau atpažinti SPI, I2C, UART sąsajas, maitinimo ir žemės kontaktus. Ši žymėjimo sistema žymiai pagreitina laidų prijungimą ir sumažina klaidų tikimybę montuojant įvairius jutiklius ar valdiklius.
