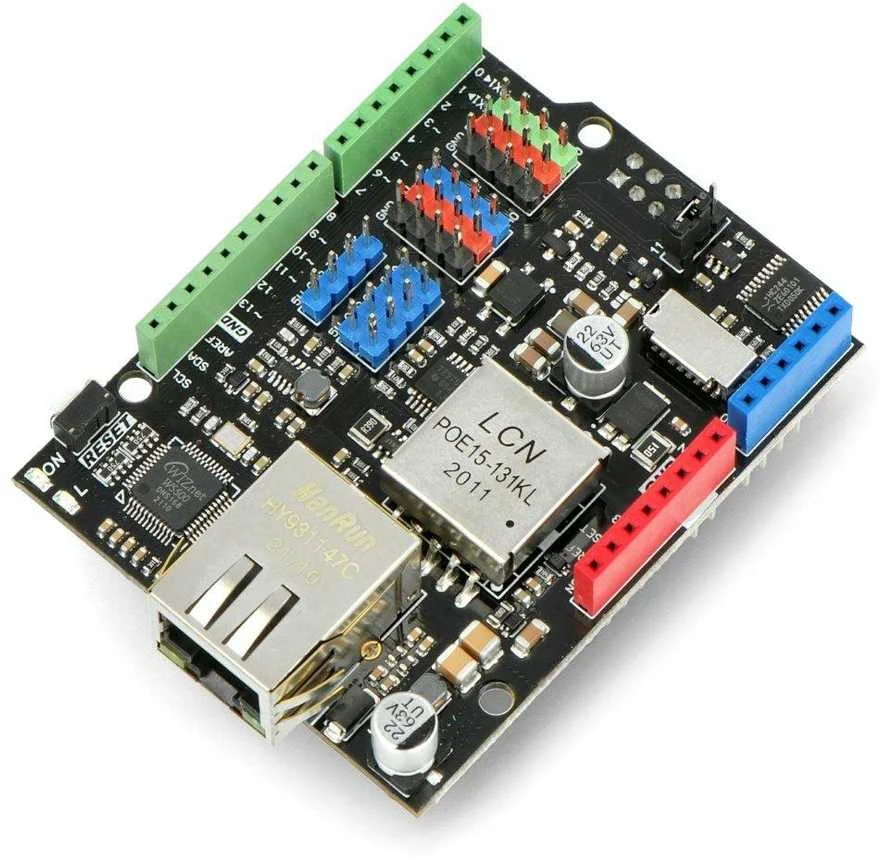

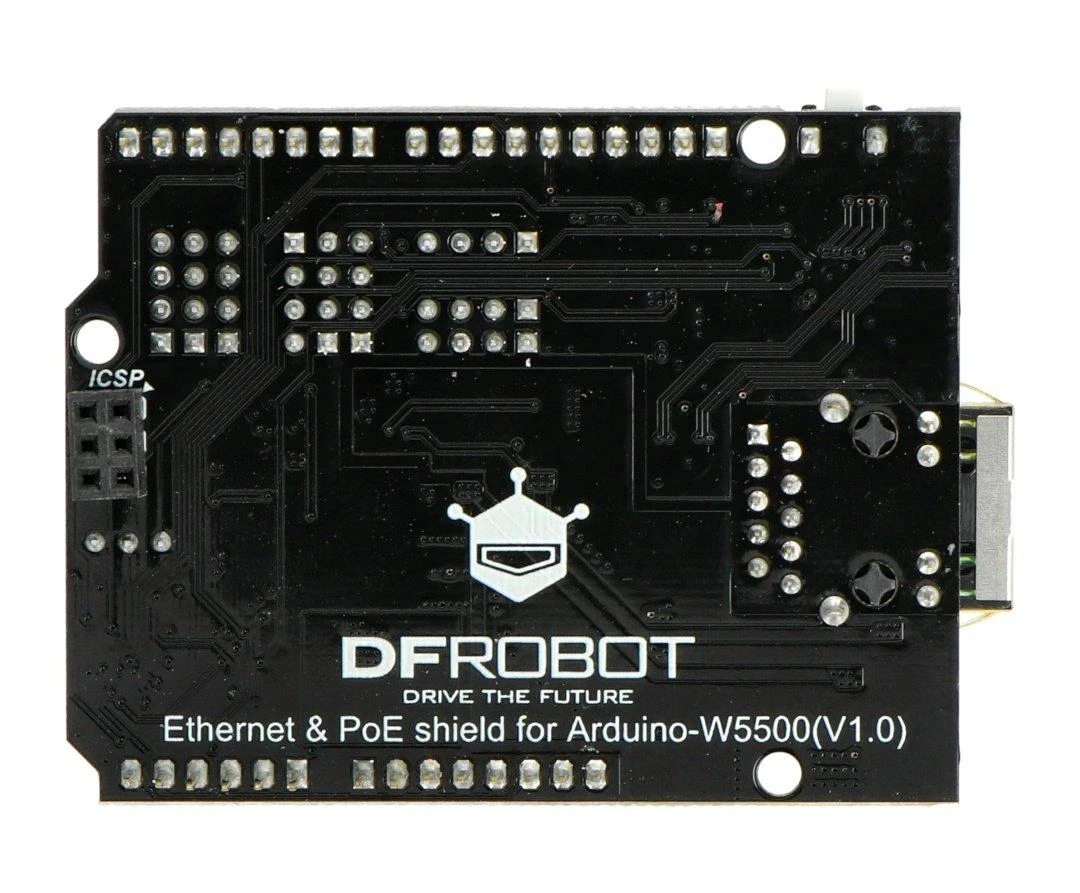

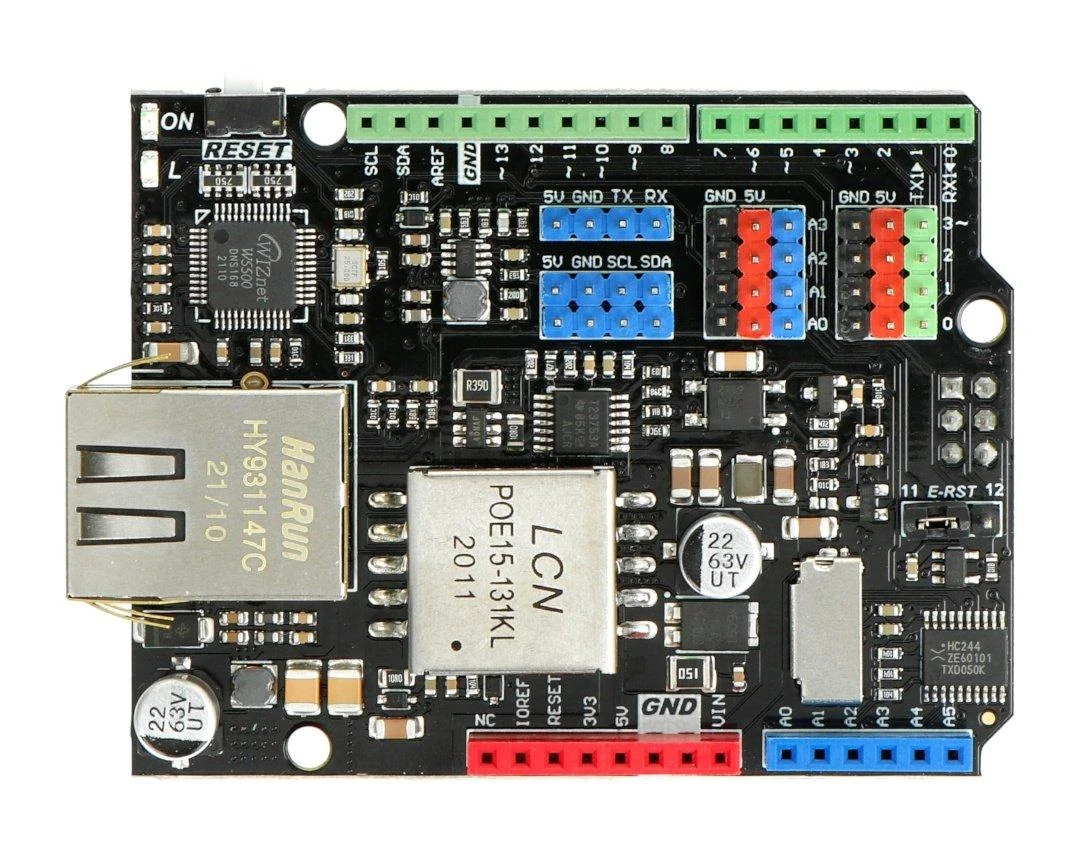

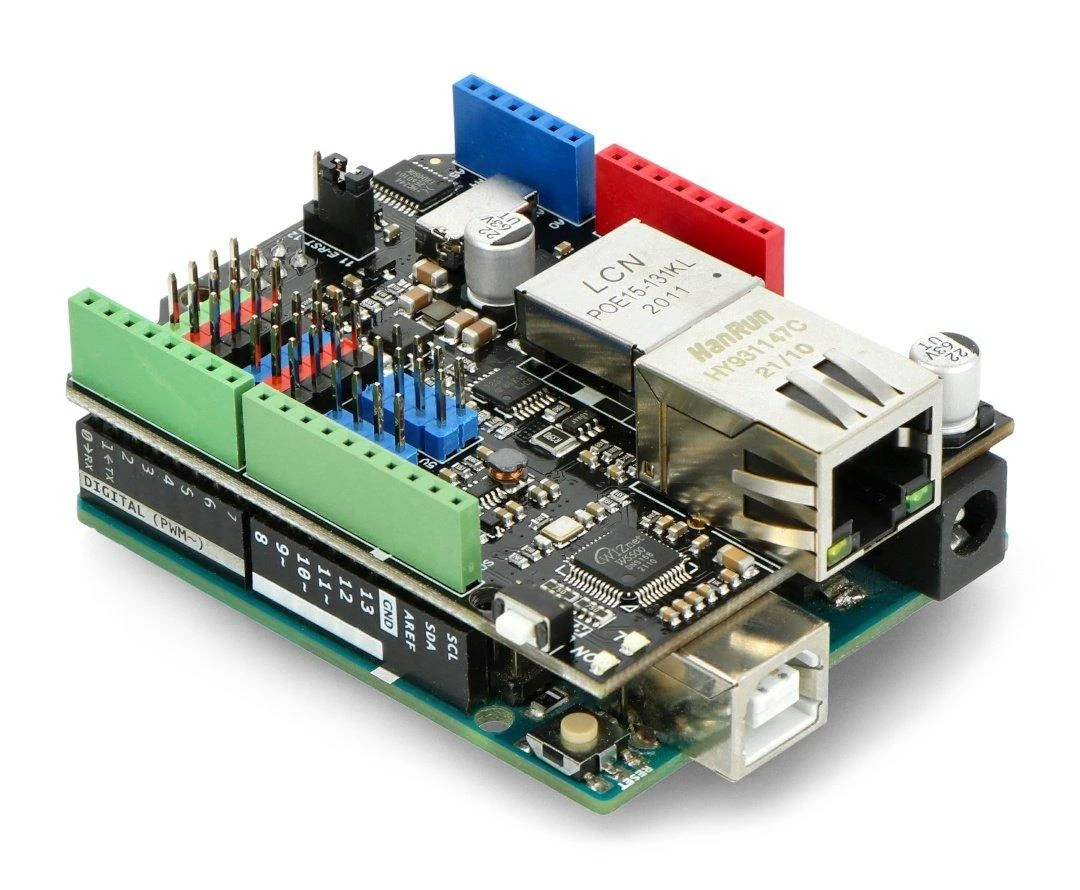

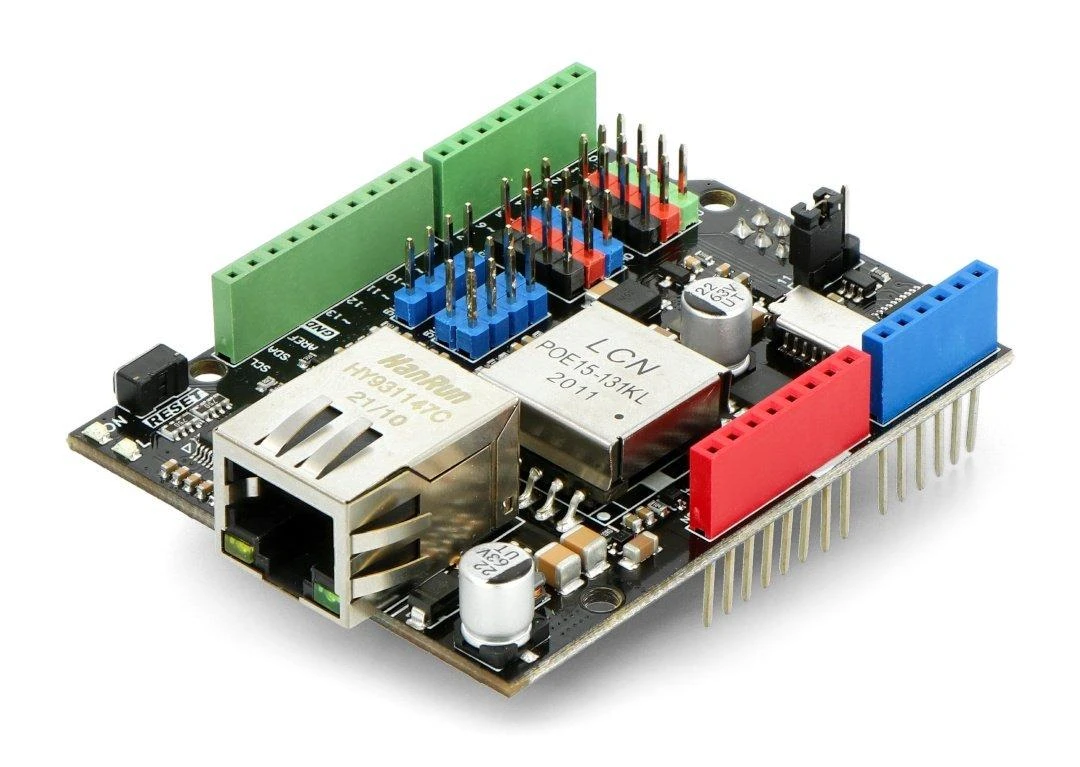

Arduino plokštės priedėlis pagamintas DFRobot kompanijos. Jis išplečia Arduino galimybes pridedant Ethernet ryšį ir PoE modulį. Tai leidžia vartotojams prijungti Arduino prie tinklo naudojant RJ45 laidą. Modulis yra pagrįstas W550 lustu, kuris užtikrina laidinį TCP / IP ryšį. W5500 turi integruotą 32 kilobaitų vidinės atminties buferį Ethernet paketams apdoroti.

Pagrindinės savybės:

TCP / IP protokolo palaikymas: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
WOL Wake-on-LAN palaikymas
Ethernet valdiklis: W5500 su 32 kB buferiu
Integruota lygio keitiklio grandinė
PoE modulis leidžia maitinti per Ethernet - veikia tik su PoE turinčiais maršrutizatoriais / jungikliais
Siūloma programa:

apsaugos sistema: tinklo kamera
namų stebėjimas
USB Ethernet: saugojimo įrenginiai, tinklo spausdintuvai
priedėlis, PVR, skaitmeninės medijos centras

Specifikacijos:

Tipas: Arduino išplėtimo plokštė
Tipas: ryšio priedėlis
Ryšio tipas: Ethernet ir PoE
PoE įvestis: 48 V AC / DC
PoE galia: iki 12 W (VIN prievadas gali išvesti 12 V / 1 A)
PoE klasė: 0 PD
PoE standartas: 802.3at
Sąsaja: SPI magistralė
SPI laikrodis: maksimalus 80 MHz
Ethernet valdiklis: W5500 su 32 kB buferiu
Palaikomi TCP / IP protokolai: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Integruota RJ45 jungtis
Lizdas microSD atminties kortelei
Priedėlio matmenys:

plokštės: 68,6 x 53,3 mm
plokštės ir Ethernet jungtys: 72,5 x 53,3 mm

Komplekte

W5500 - Ethernet ir PoE priedėlis, skirtas Arduino - 1 vnt
2,54 mm trumpiklis - 1 vnt

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-20069
Modelio pavadinimas

AN-20069

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip šis priedas prisijungia prie Arduino valdymo plokštės?

DFRobot W5500 priedėlis jungiasi prie Arduino naudojant SPI sąsają, kuri užtikrina greitą duomenų mainus. Šis ryšio būdas leidžia valdyti tinklo ryšį tiesiogiai iš pagrindinės plokštės. Komunikacija vyksta per standartinius Arduino kaiščius, todėl priedas lengvai suderinamas su daugeliu populiaraus mikrokontrolerio modelių.

2. Ar šis modulis palaiko maitinimą per Ethernet (PoE)?

Taip, šis išplėtimo modulis turi integruotą PoE (Power over Ethernet) palaikymą. Jis gali būti maitinamas tiesiogiai per RJ45 laidą, jei jūsų tinklo įranga atitinka 802.3at standartą. Tai patogus būdas sumažinti laidų kiekį projekte, nes nereikia atskiro maitinimo šaltinio.

3. Kokių tinklo protokolų palaikymas yra įdiegtas?

Modulyje įdiegta palaiko pagrindinius tinklo protokolus: TCP, UDP, ICMP, IPv4, ARP, IGMP ir PPPoE. Šis įvairus palaikymas užtikrina patikimą ir universalų ryšį su kitais įrenginiais internete ar vietiniame tinkle. Protokolų rinkinys leidžia kurti sudėtingesnius projektus, reikalaujančius skirtingų duomenų siuntimo būdų.

4. Kokiam projektui gali būti naudojamas šis jungiamasis modulis?

Jis tinka kurti įvairiems prijungtiems prie interneto įrenginiams, pavyzdžiui, tinklo kameroms, namų stebėjimo sistemoms ar tinklo spausdintuvams. Priedas suteikia galimybę bet kurį Arduino pagrindu sukurtą įrenginį paversti interneto dalimi. Tai puikus sprendimas automatizacijos ar duomenų rinkimo sistemoms.

5. Ar įrenginyje yra papildoma atminties kortelės lizdas?

Ant plokštės yra integruotas lizdas microSD atminties kortelei. Ši papildoma funkcija leidžia išplėsti projekto galimybes saugoti duomenis lokaliai, pavyzdžiui, registruoti matavimus ar talpinti žiniatinklio serverio failus. Taip pat lengviau valdyti didesnius duomenų kiekius neperkraunant pagrindinės Arduino atminties.
