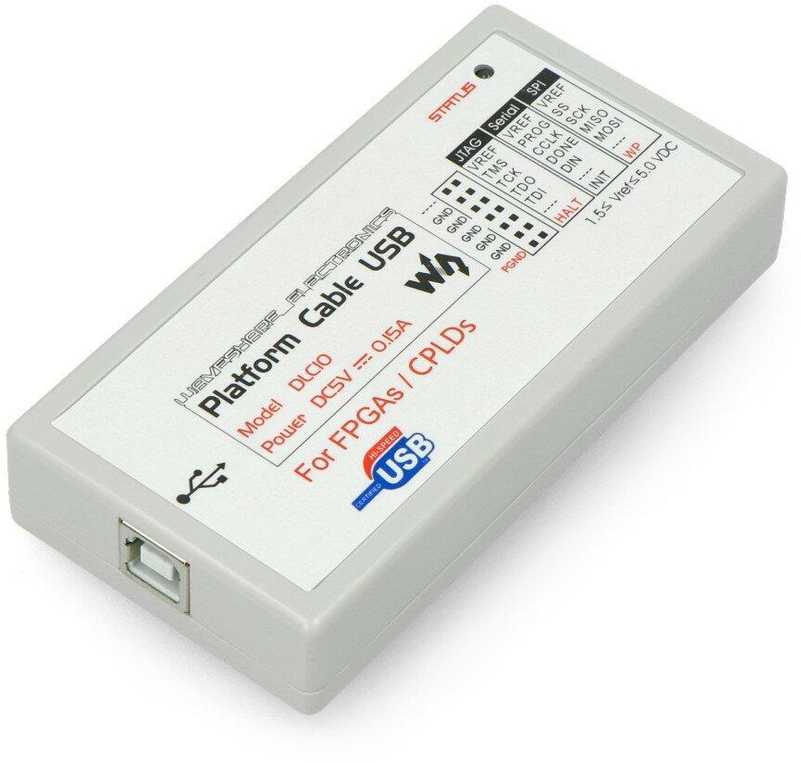

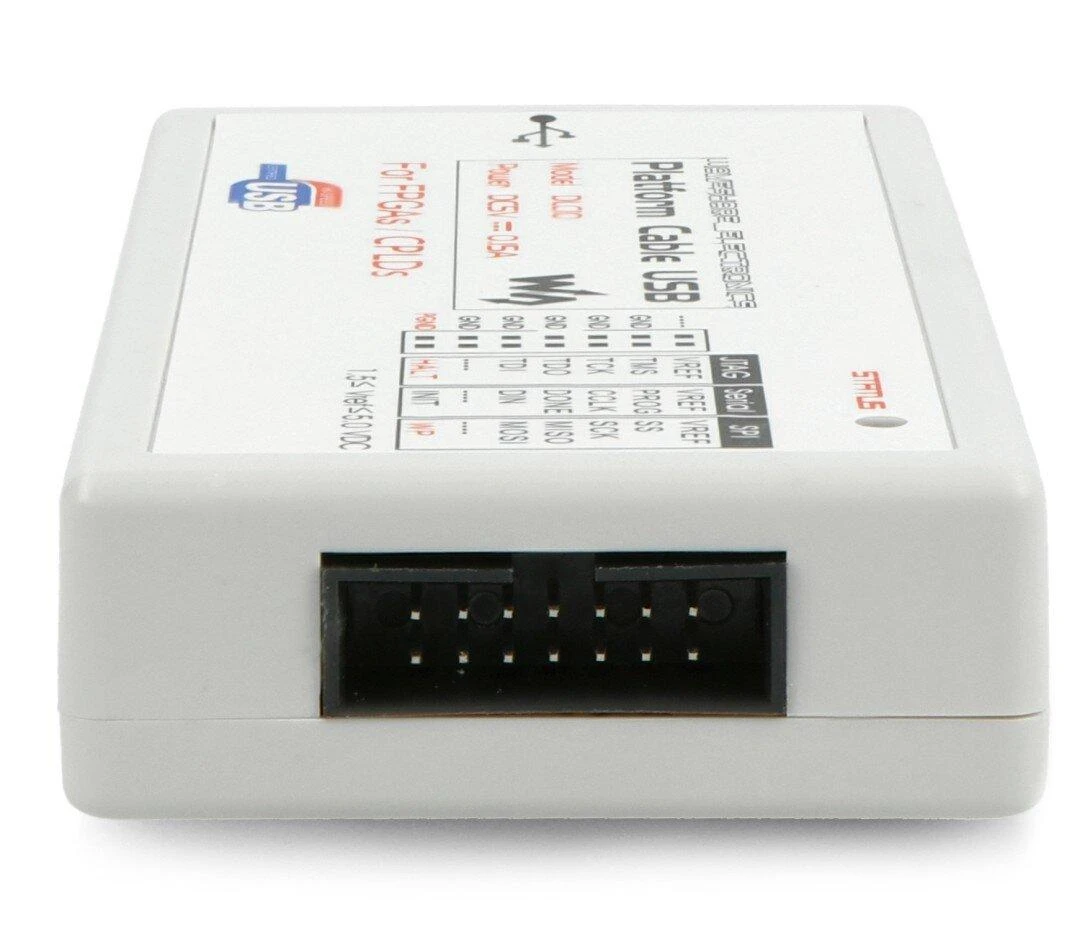

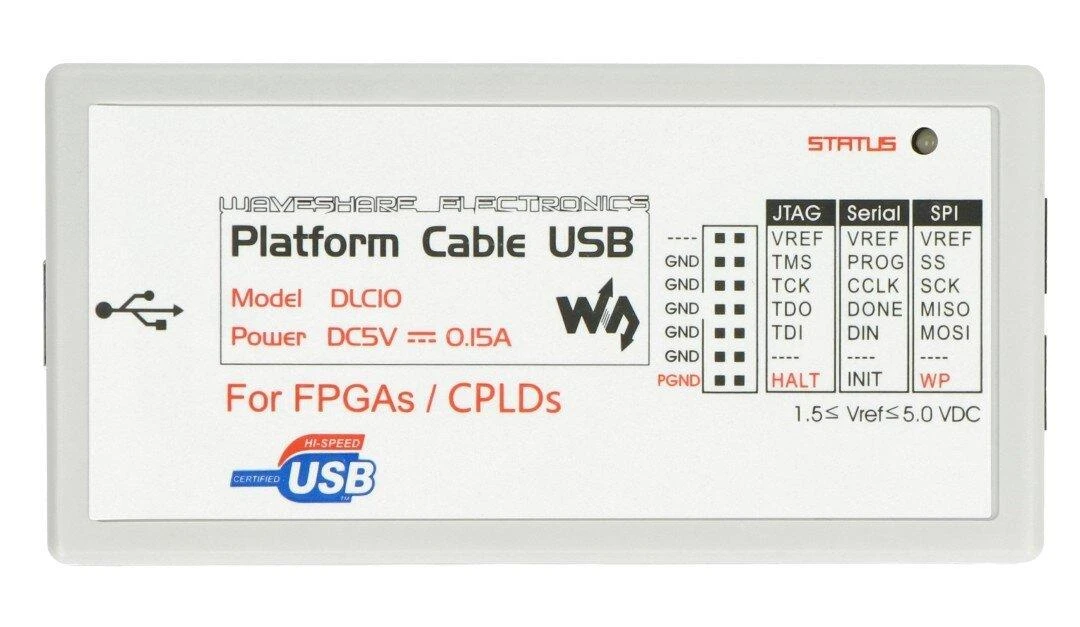

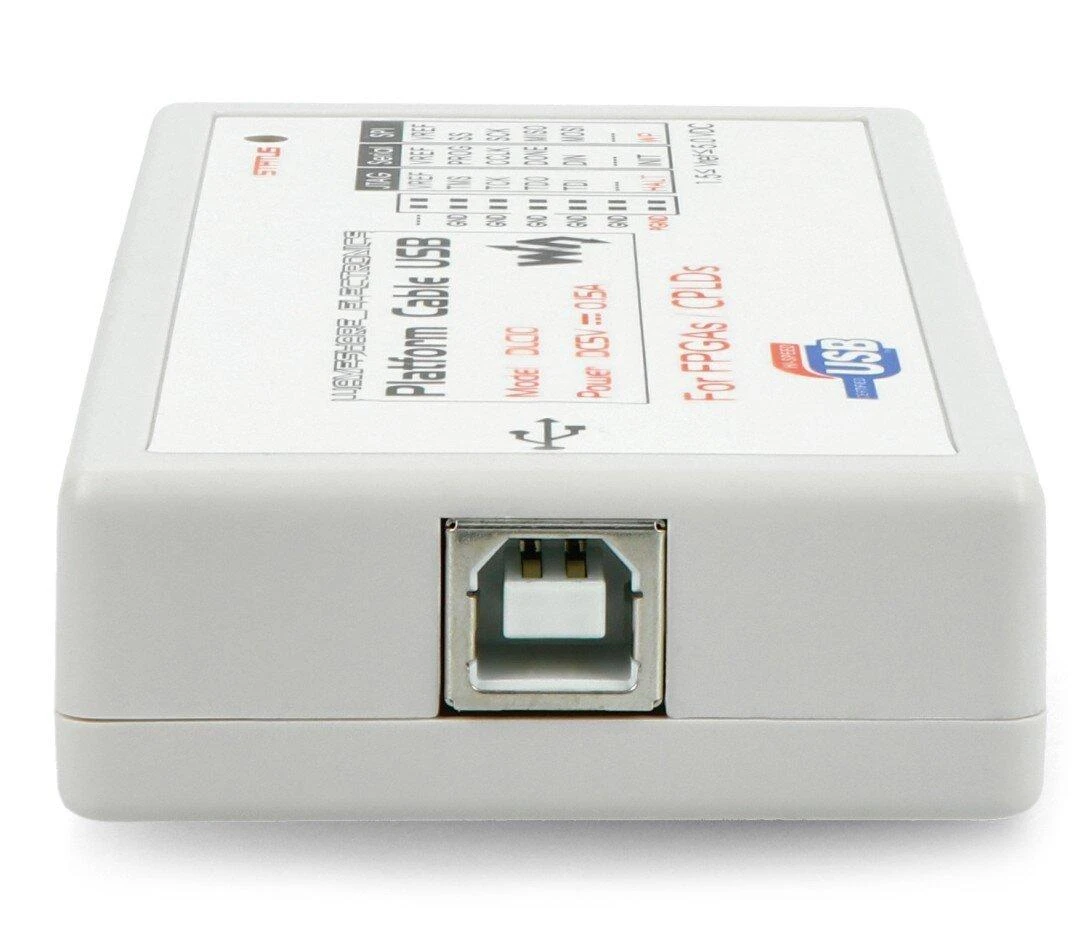

USB programatorius ir derintuvas, skirtas Xilinx įrenginiams, Waveshare 6530

Platforma, leidžianti programuoti ir derinti Xilinx įrenginius per USB. Prietaiso pagrindas yra CY7C68013A + FPGA lustas, kuris suderinamas su originaliomis Xilinx platformomis. Jis palaiko programavimą per JTAG, Slave-Serial ir SPI sąsajas. Jis veikia esant 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V įtampai.

Pagrindinės savybės:

• Remiasi CY7C68013A + FPGA
• Leidžia programuoti bet kurį Xilinx FPGA / CPLDS / ISP PROM įrenginį
• Palaiko JTAG / Slave-Serial / SPI programavimą
• Palaiko tokias įtampas kaip: 1,5 V / 1,8 V / 2,5 V / 3,3 V / 5 V
• Leidžia pakeisti laikrodžio dažnį, automatiškai koreguoja Xilinx programinės įrangos dažnį
• Automatiškai atnaujina programinę įrangą, todėl palaiko kitus Xilinx įrenginius
• Antistatinė ir daugiasluoksnė signalo izoliacija
• Komplekte yra adapteriai ir laidai, skirti prijungti prie oficialios plokštės ar grandinės
• Palaiko tokias programines įrangas:
• Xilinx ISE
• iMPACT
• ChipScope
• Vivado
• Suderinami įrenginiai:
• Xilinx FPGA: UltraScale / 7 serijos / Zynq / Kintex / Virtex / Artix / Spartan ir kt.
• Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II ir kt.
• Xilinx PROM: XCF00S / XCF00P / XL ir kt., Kt.
• Jame yra būsenos šviesos diodai:
• Raudona: prijungtas USB
• Geltona: prijungtas USB ir maitinamas Vref (tikslinė plokštė)


Komplekte:

• Xilinx USB programatorius ir derintuvas

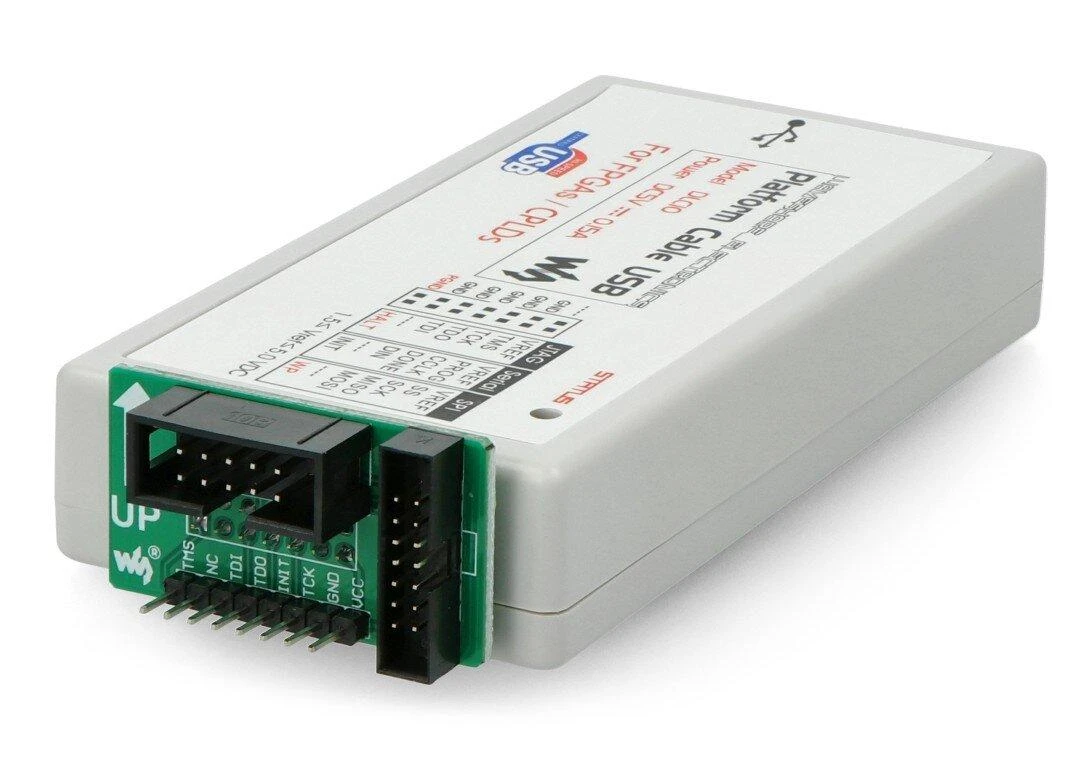

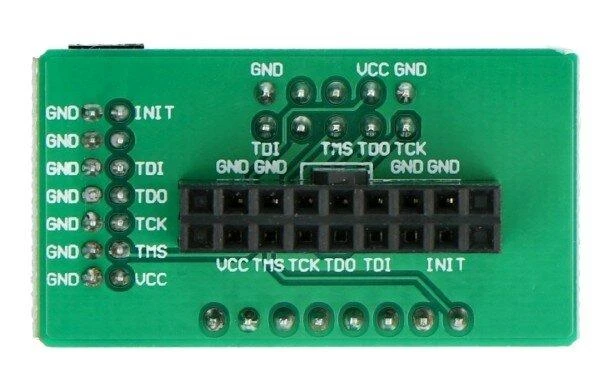

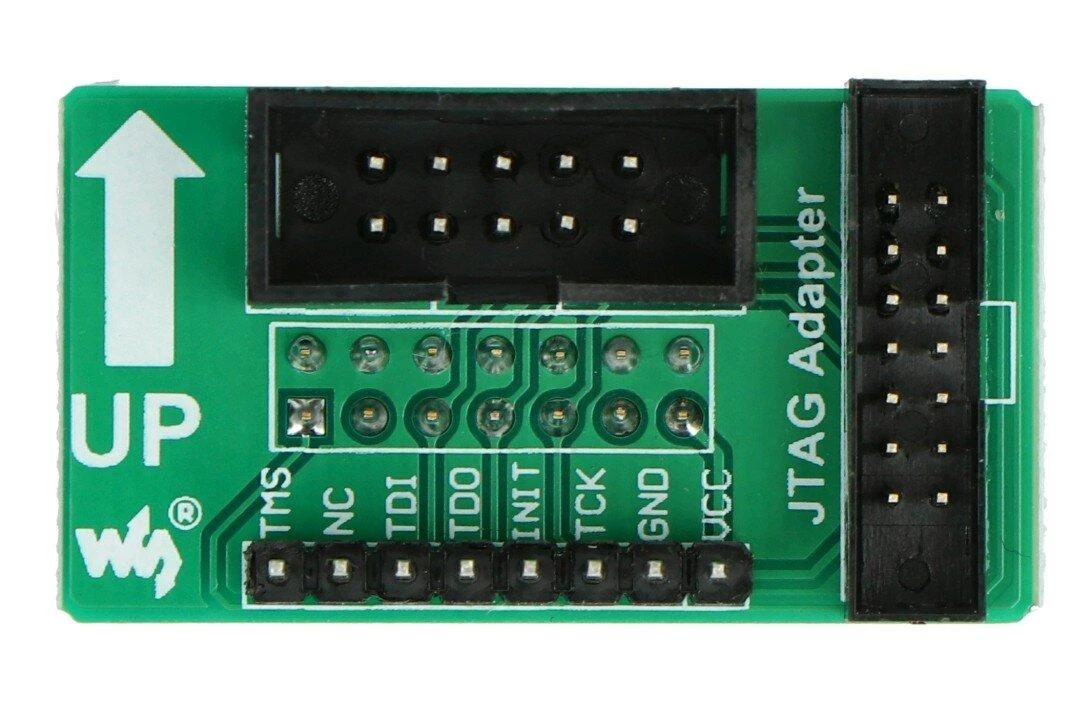

• JTAG adapteris

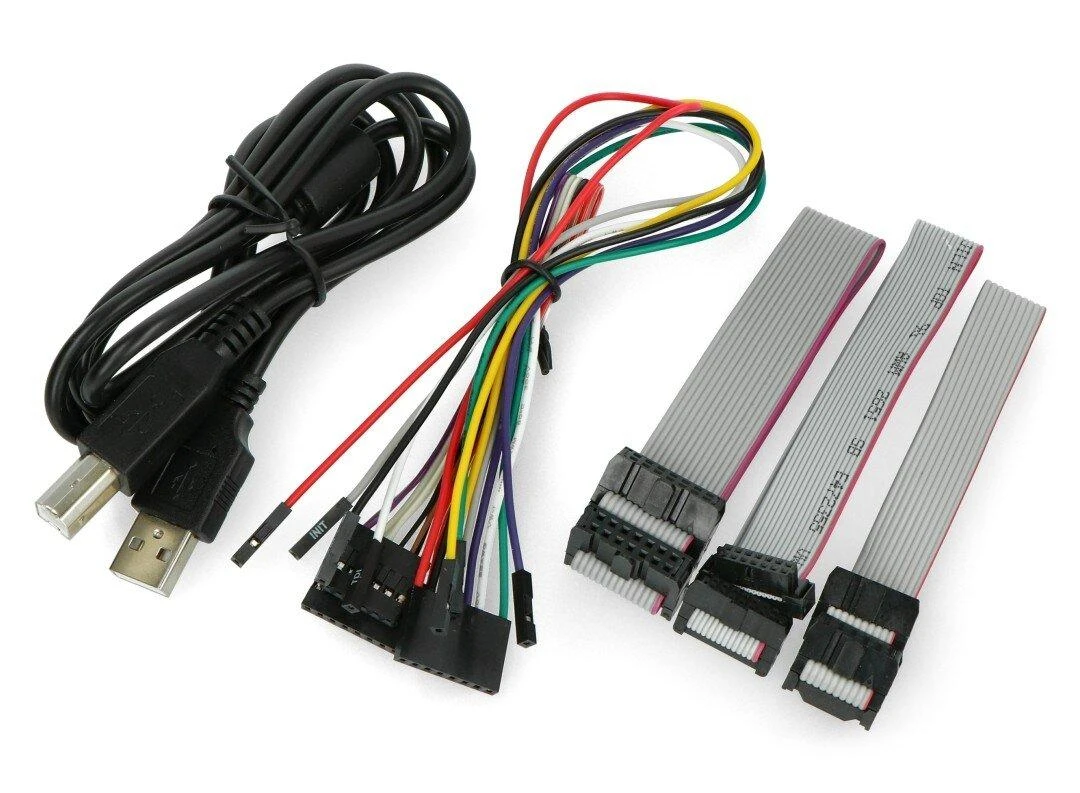

• USB laidas
• 7-wire laidas su 8 kontaktų jungtimi
• 6-wire laidas su 8 kontaktų jungtimi
• JTAG 14 kontaktų laidas, 2,54 mm
• JTAG 14 kontaktų laidas, 2 mm
• JTAG 10 kontaktų laidas, 2,54 mm


Nuorodos:
Gamintojo puslapis
Manualas
