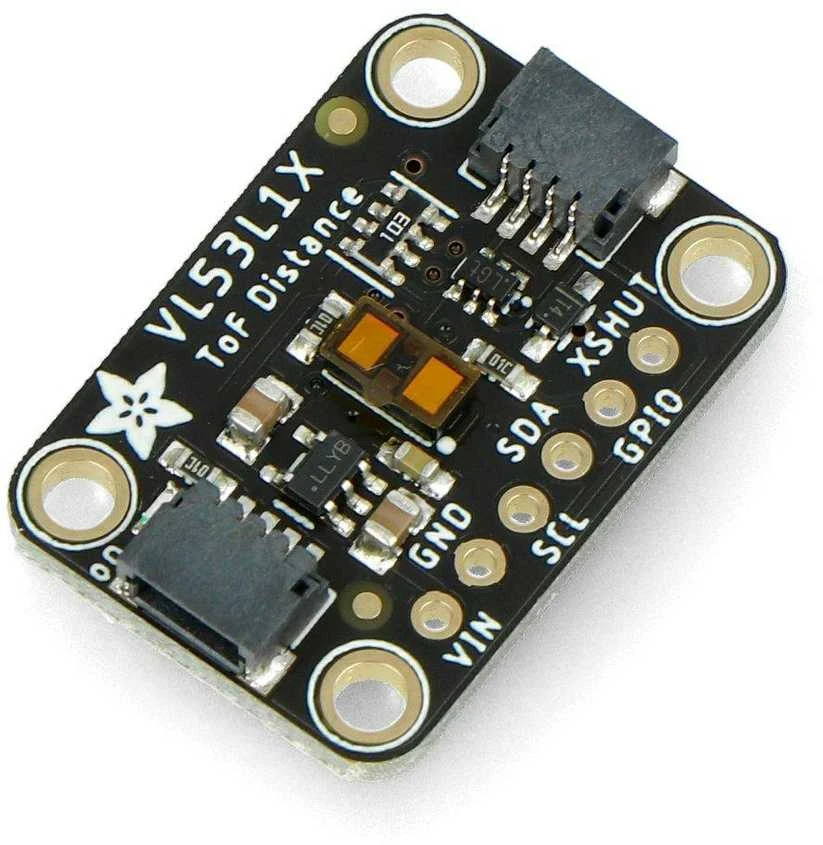

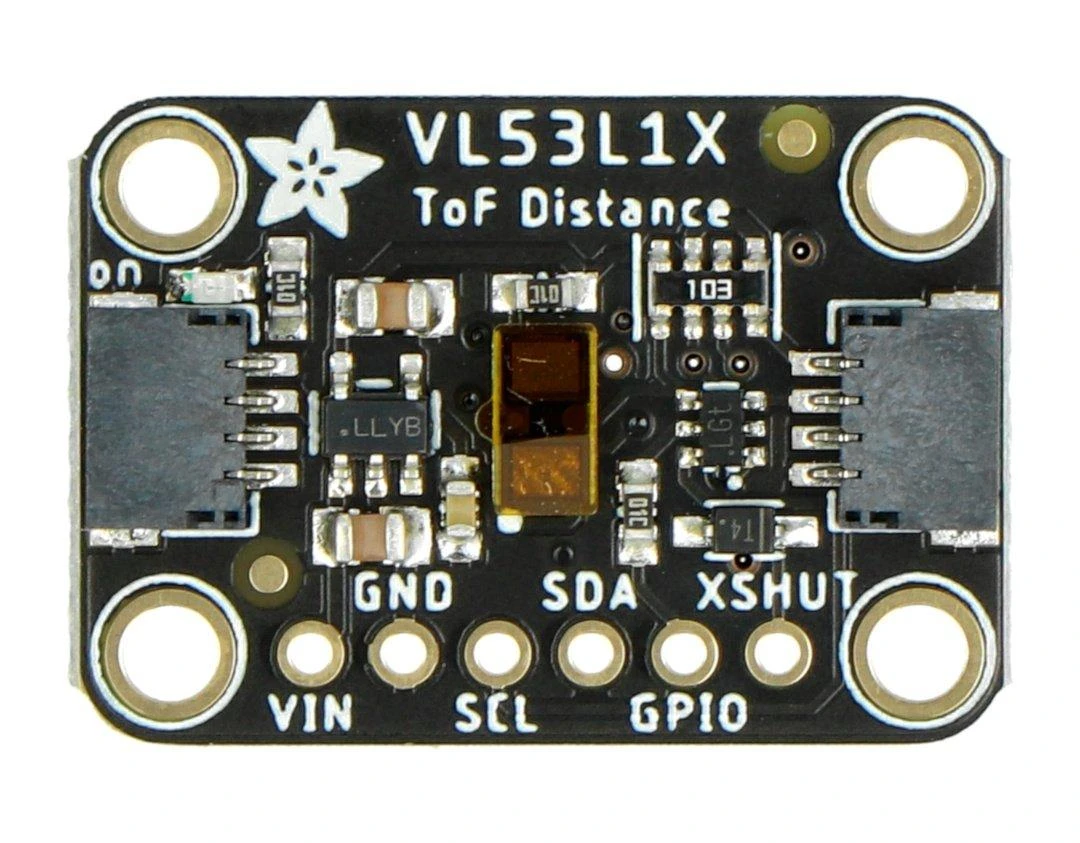

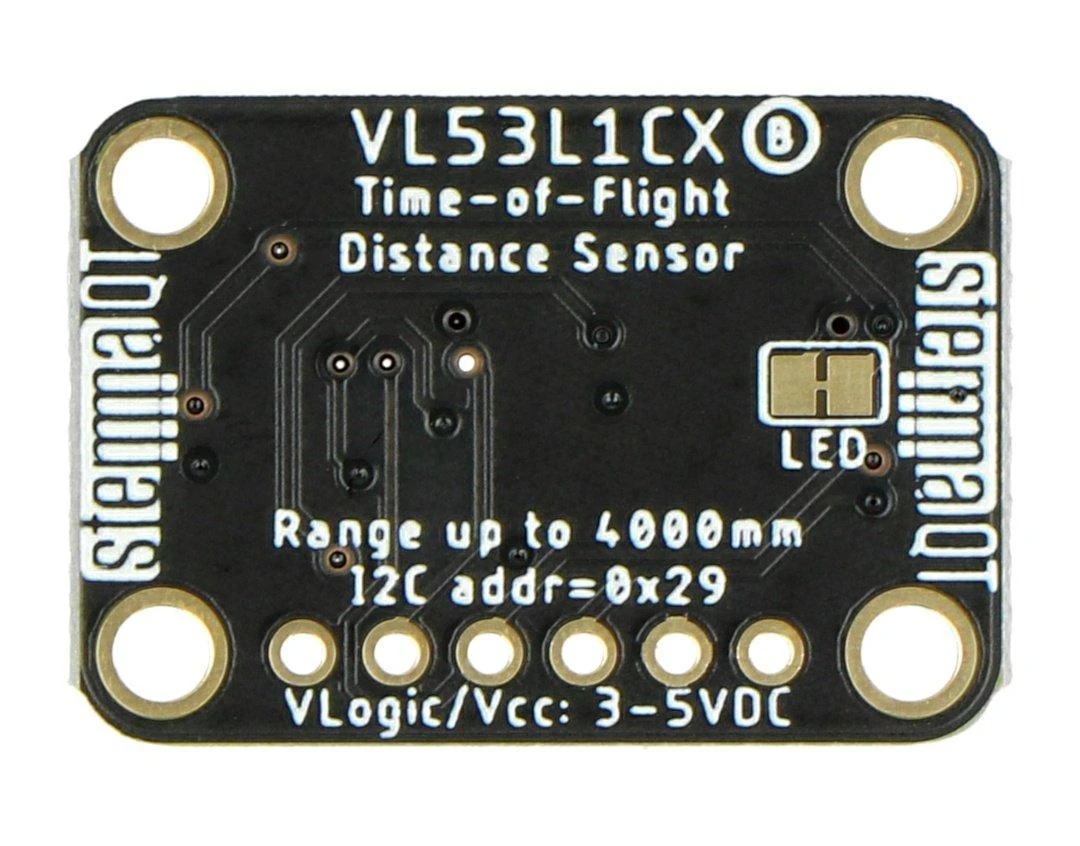

Adafruit time-of-flight atstumo jutiklio modulis VL53L1X. VL53L1X jutiklis leidžia išmatuoti atstumą nuo 30 mm iki 4000 mm LIDAR jutiklių tikslumu. Time-of-flight metodas matuoja laiką nuo infraraudonųjų spindulių lazerio impulso išleidimo iki jo sugrįžimo į detektorių. Tai nepriklauso nuo šviesos atspindžio nuo objekto. Plokštėje yra Qwiic / STEMMA QT jungtys, skirtos sklandžiai prijungti prie mikrovaldiklio su ta pačia jungtimi I2C. Modulis veikia su 3,3 V ir 5 V logine įtampa, maitinamas nuo 3 V iki 5 V.

Specifikacijos:

Lustas: VL53L1X
Skleidėjas: 940 nm (1 klasė)
SPAD (single photon avalanche diode) imtuvo lustas su integruotu objektyvu
FlightSense atstumo jutiklis greitam ir tiksliam matavimui
Matavimo diapazonas: nuo 30 mm iki 4000 mm
Matavimo dažnis: 50 Hz
Įprastas žiūrėjimo kampas (FoV): 27°
Programuojama dominančioji sritis (ROI) imtuvo masyve, siekiant sumažinti jutiklio matymo lauką
Programuojama ROI padėtis imtuvo masyve, skirta kelių zonų pagrindiniam valdymui
Sąsaja: I2C
Numatytasis I2C adresas: 0x29
Matmenys: 25,5 x 17,5 x 4,6 mm
Svoris: 1,8 g

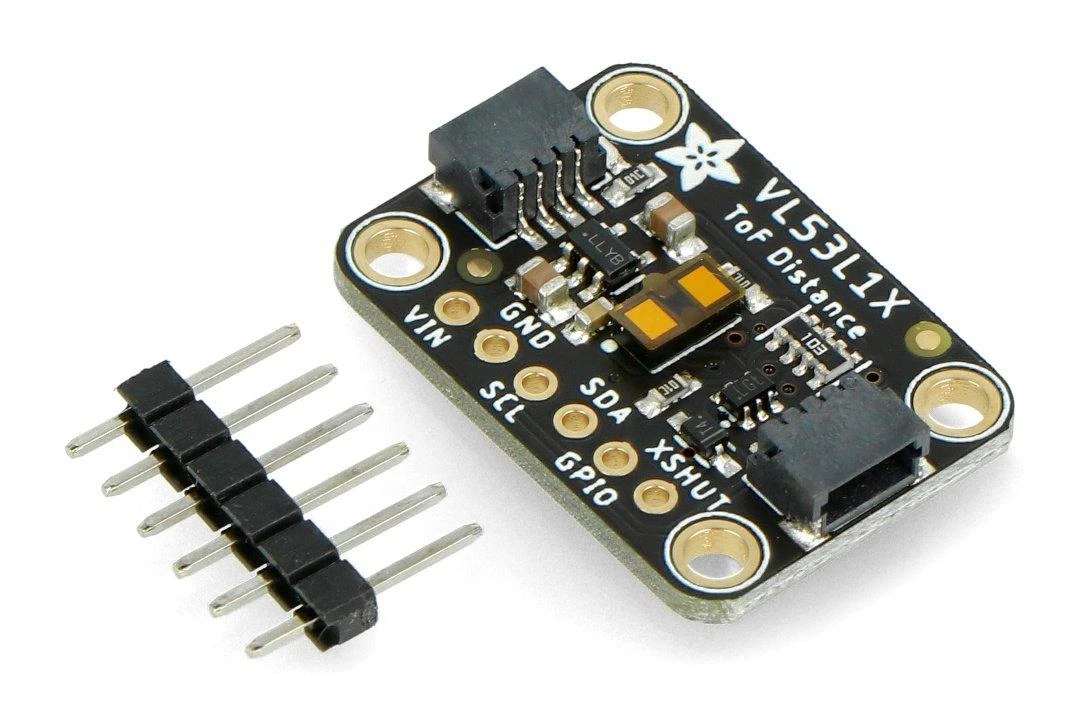

Komplekte

VL53L1X jutiklio modulis
Kaiščiai savarankiškam surinkimui

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-20370
Modelio pavadinimas

AN-20370

Gamintojas Adafruit
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiam atstumui tinka VL53L1X jutiklis?

Adafruit VL53L1X modulis veikia labai plačiame diapazone. Šis lazerinis atstumo matuoklis gali nustatyti objekto padėtį nuo 3 cm iki 4 metrų atstumu. Jis naudoja laiko skrydžio metodą, kuris užtikrina aukštą tikslumą, nepaisant taikinio paviršiaus spalvos ar tekstūros.

2. Kaip prijungti šį matavimo įrenginį?

Prijungimas yra labai paprastas dėkant Qwiic ir STEMMA QT lizdų. Šios specialios jungtys leidžia greitai sujungti modulį su mikrovaldikliu be litavimo. Ryšys vyksta per I2C sąsają, o įrenginys veikia tiek su 3,3 V, tiek su 5 V maitinimo įtampa.

3. Koks yra šio komponento matavimo dažnis?

Šis prietaisas gali atlikti 50 atstumo nuskaitymų per sekundę. Toks greitas veikimas leidžia jį naudoti dinamiškose sistemose, reikalaujančiose nuolatinio stebėjimo. Aukštas dažnis yra svarbus, kai reikia sekti greitai judančius objektus realiu laiku.

4. Ar galima keisti jutiklio matymo lauką?

Taip, matymo lauką galima programuoti. Naudojant dominančios srities (ROI) funkciją, galima sumažinti arba perkelti jutiklio aktyvią zoną. Ši galimybė padeda koncentruotis į konkretų objektą ir sumažina triukšmą iš šoninių šaltinių, pagerinant matavimo kokybę.

5. Kokią bangos ilgį naudoja šis detektorius?

Modulis veikia su 940 nanometrų bangos ilgio infraraudonuoju lazeriu. Šis spinduliavimas priklauso saugiai 1 klasei, kuri yra patikima akims. Toks spinduliavimas yra nematomas žmogaus akiai ir yra efektyvus įvairiomis apšvietimo sąlygomis, įskaitant ryškų dienos šviesą.
