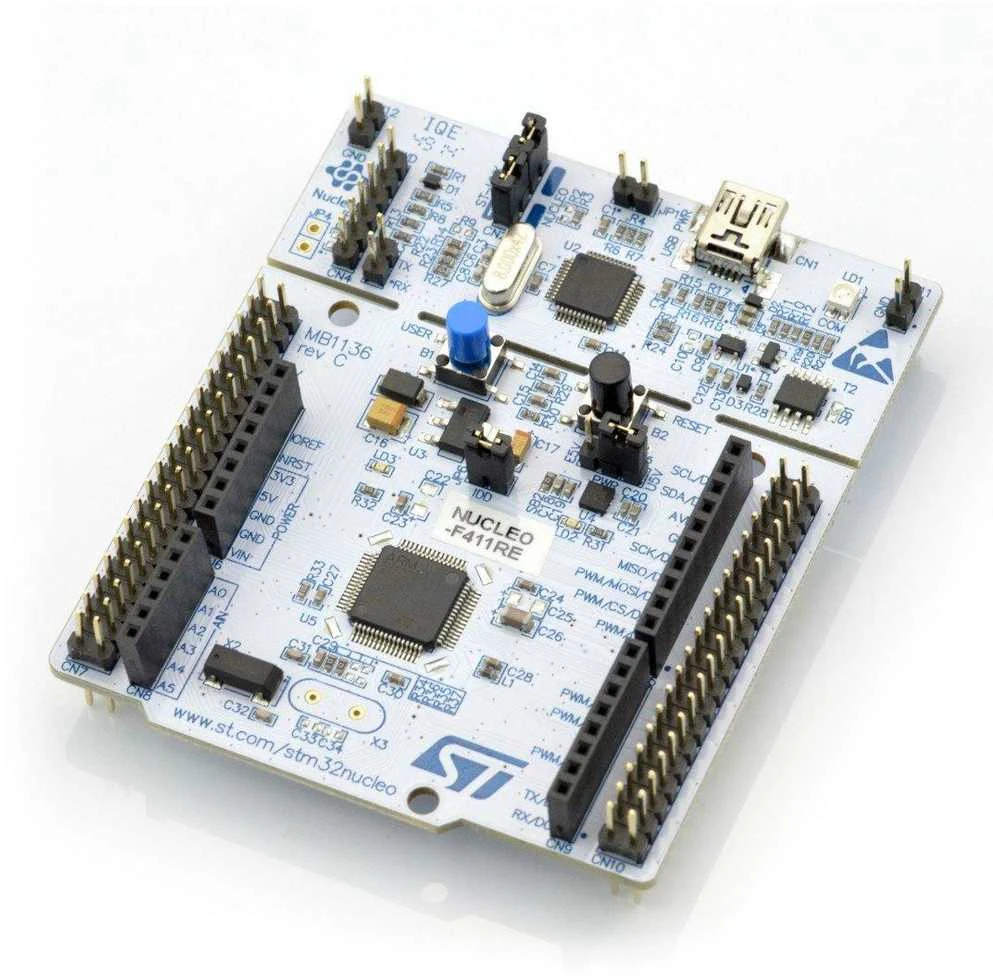

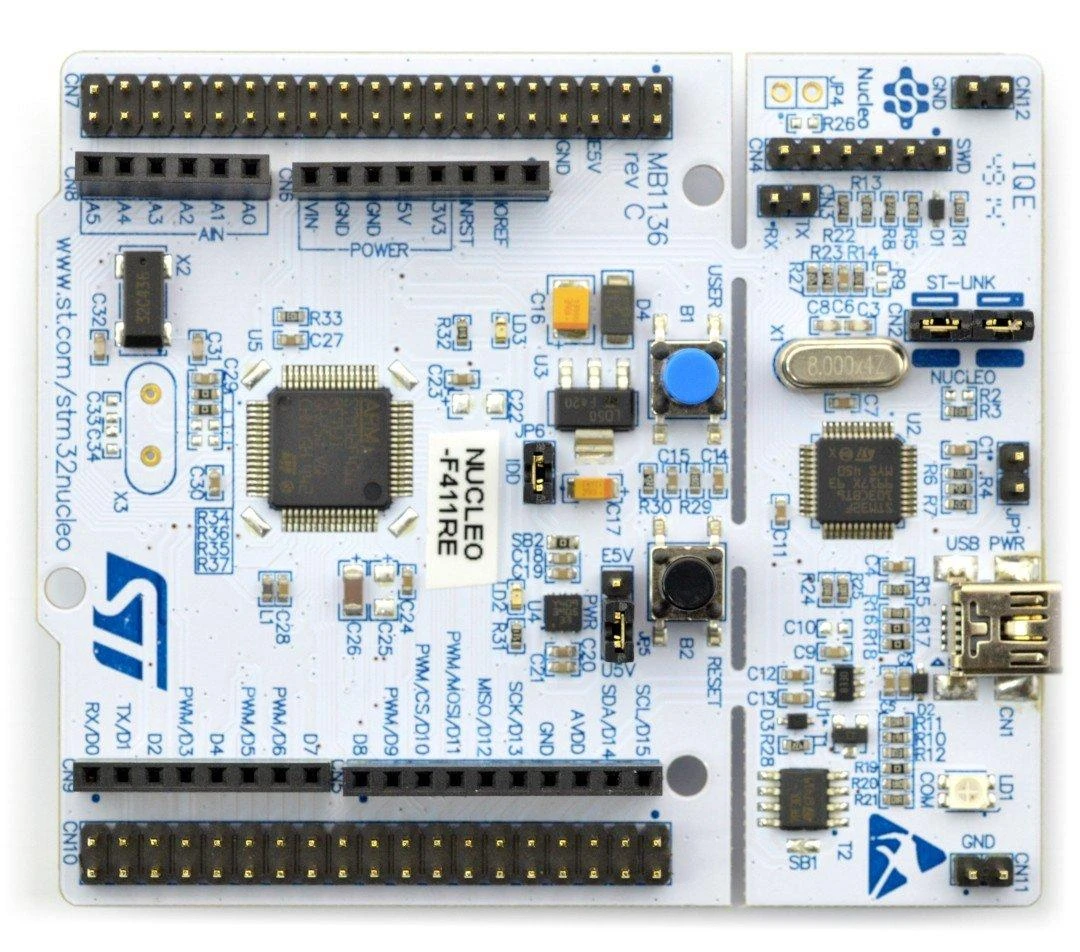

Stmicroelectronics STM32...

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M4, 100 MHz, 512 KB Flash, 128 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlio prijungimui.

Specifikacijos:

Mikrovaldiklis: STM32F411RET6

Šerdis: ARM Cortex M4 32 bitų
Laikrodžio dažnis: 100 MHz
Flash atmintis: 512 KB
SRAM: 128 KB
Analoginis-skaitmeninis keitiklis: 12 bitų, 16 kanalų
Laikmačių skaičius: 10
Programuojamų įėjimų/išėjimų skaičius: 50
Sąsajos: 3x I2C, 3x USART, 5x SPI, USB 2.0 viso greičio

Dviejų tipų jungtys:

Priedėlio jungtys, suderinamos su Arduino Uno Rev3
Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių

Modulis suderinamas su sistemos mbed (mbed.org)
Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Galimybė maitinti per USB jungtį
Įterpti trys šviesos diodai:

1 x maitinimo įtampos indikacijai
1 x jungties nurodymui
1 x vartotojo žinioje

Du mygtukai:

1 x RESET
1 x vartotojo žinioje

Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):

Virtualus COM prievadas
Masinė atmintis
Programavimo/derinimo prievadas

Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi
