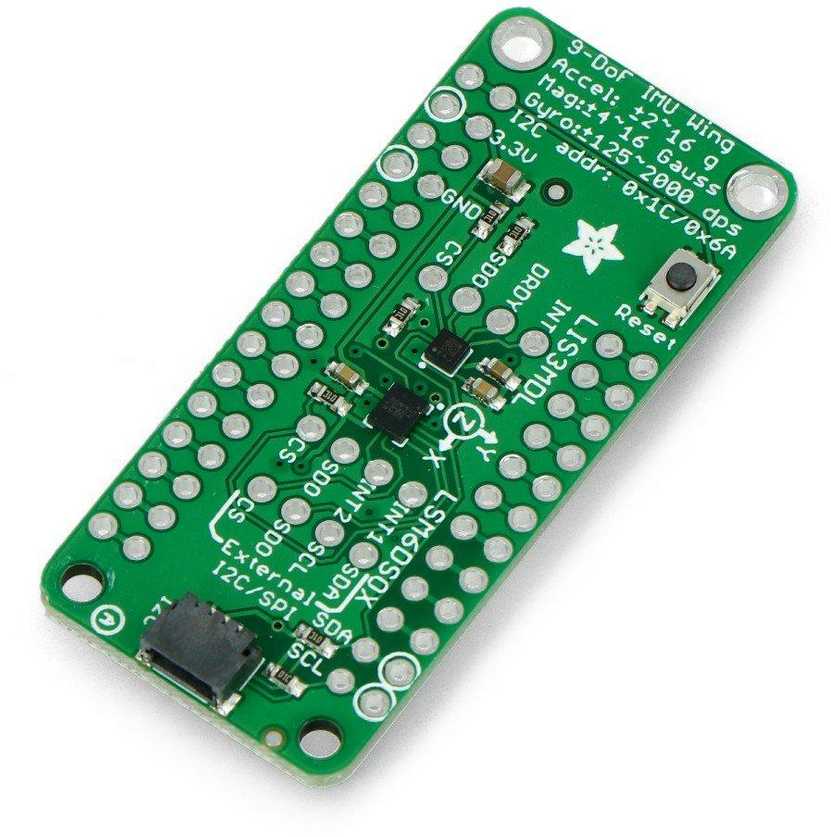

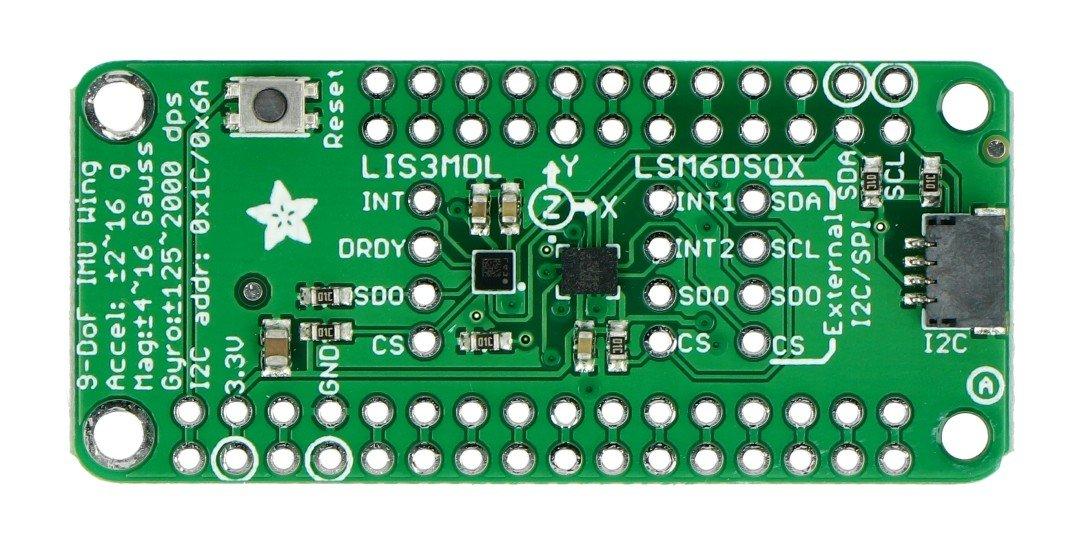

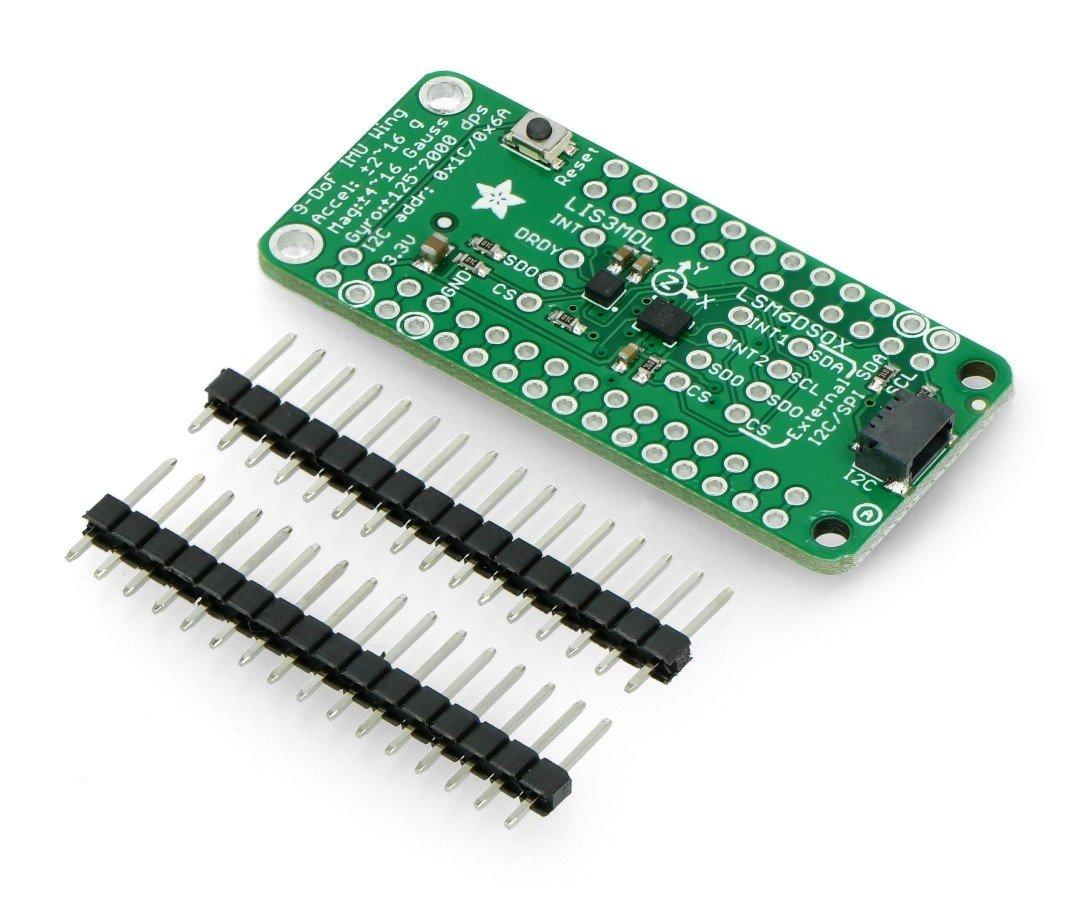

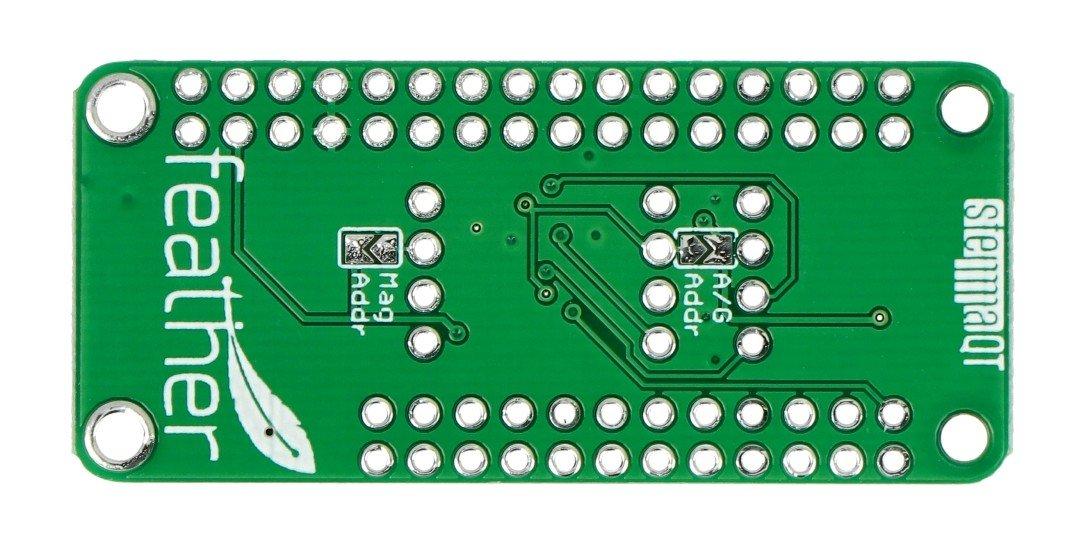

LSM6DSOX + LIS3MDL IMU 9DoF FeatherWing, 3 ašių akselerometras, giroskopas ir magnetometras, FeatherWing priedėlis, Adafruit 4565

Modelis iš Feather šeimos. Jutiklis yra akselerometro, giroskopo ir magnetometro derinys. Tai leidžia matuoti pagreitį, kampinį greitį ir magnetinį lauką trimis ašimis. Atsparus triukšmui ir trukdžiams, todėl matavimas greitas ir tikslus.

LSM6DSOX 3 ašių akselerometro ir I2C / SPI giroskopo specifikacija:

• Akselerometras: ± 2 / ± 4 / ± 8 / ± 16 g atnaujinimo dažniu nuo 1,6 Hz iki 6,7 kHz
• Giroskopas: ± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dps esant 12,5 Hz - 6,7 KHz
• Konversija: nepertraukiama ir viena
• Pažangus žingsniamatis, žingsnio jutiklis ir žingsnių skaitiklis
• Reikšmingas judesio aptikimas, pasvirimo aptikimas
• Ryšio sąsaja: SPI / I2C
• Standartiniai pertraukimai: laisvasis kritimas, sužadinimas, orientacija 6D / 4D
• Adresas I2C 0x6A arba 0x6B


I2C / SPI 3 ašių skaitmeninio magnetometro LIS3MDL specifikacija:

• Maitinimo įtampa: nuo 2,5 V iki 5,5 V
• Energijos suvartojimas: 3 mA
• Trys ašys: X, Y, Z
• Ryšio sąsaja: SPI / I2C
• Skiriamoji geba: 16 bitų kiekvienai ašiai
• Matavimo diapazonas (konfigūruojamas): ± 4, ± 8, ± 12, ± 16 gausų
• I2C adresas 0x1C arba 0x1E
• Matmenys: 23 x 10 mm
