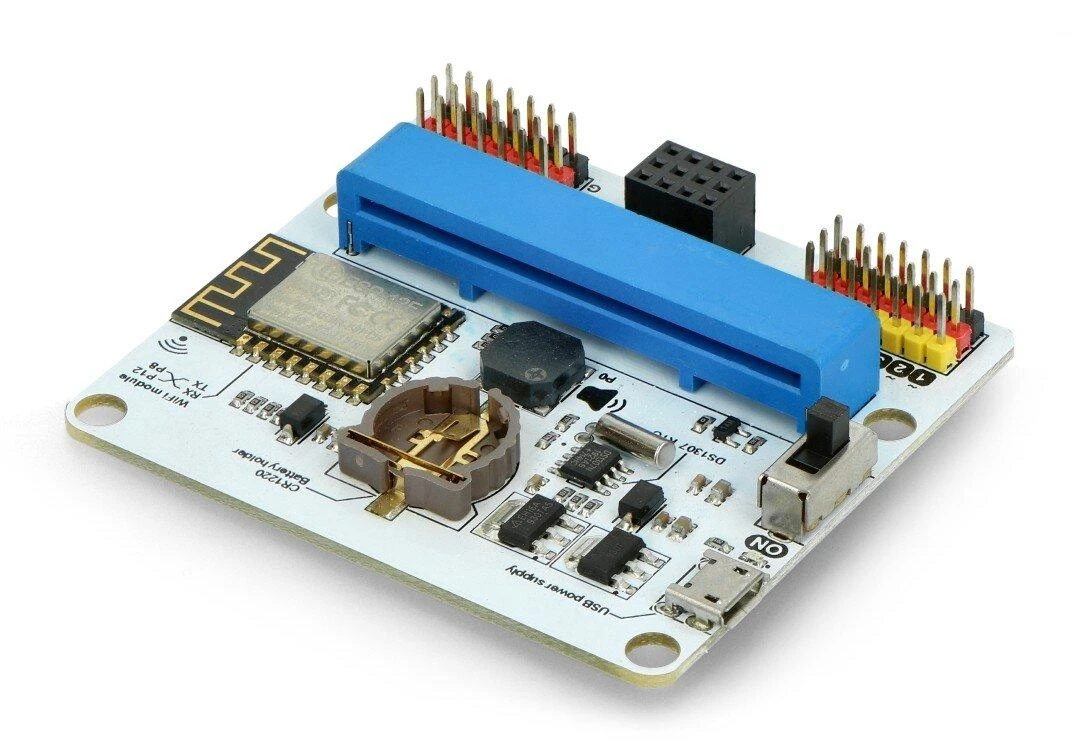

Micro:IoT - BBC micro:bit IoT išplėtimo plokštė - ElecFreaks EF03426, modelis - AN-17521, žema kaina

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

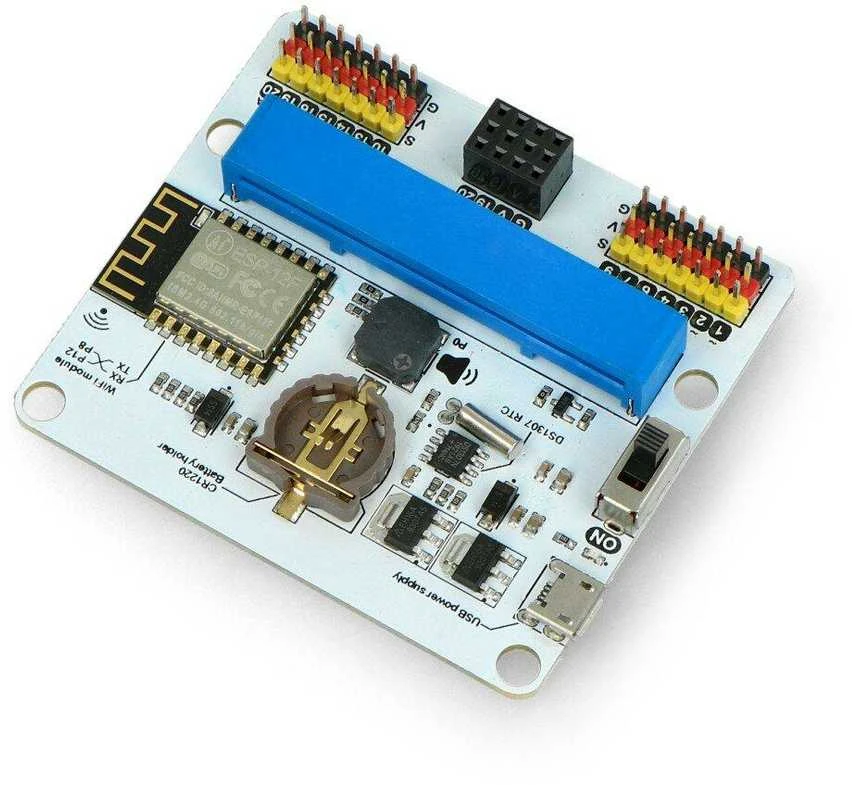

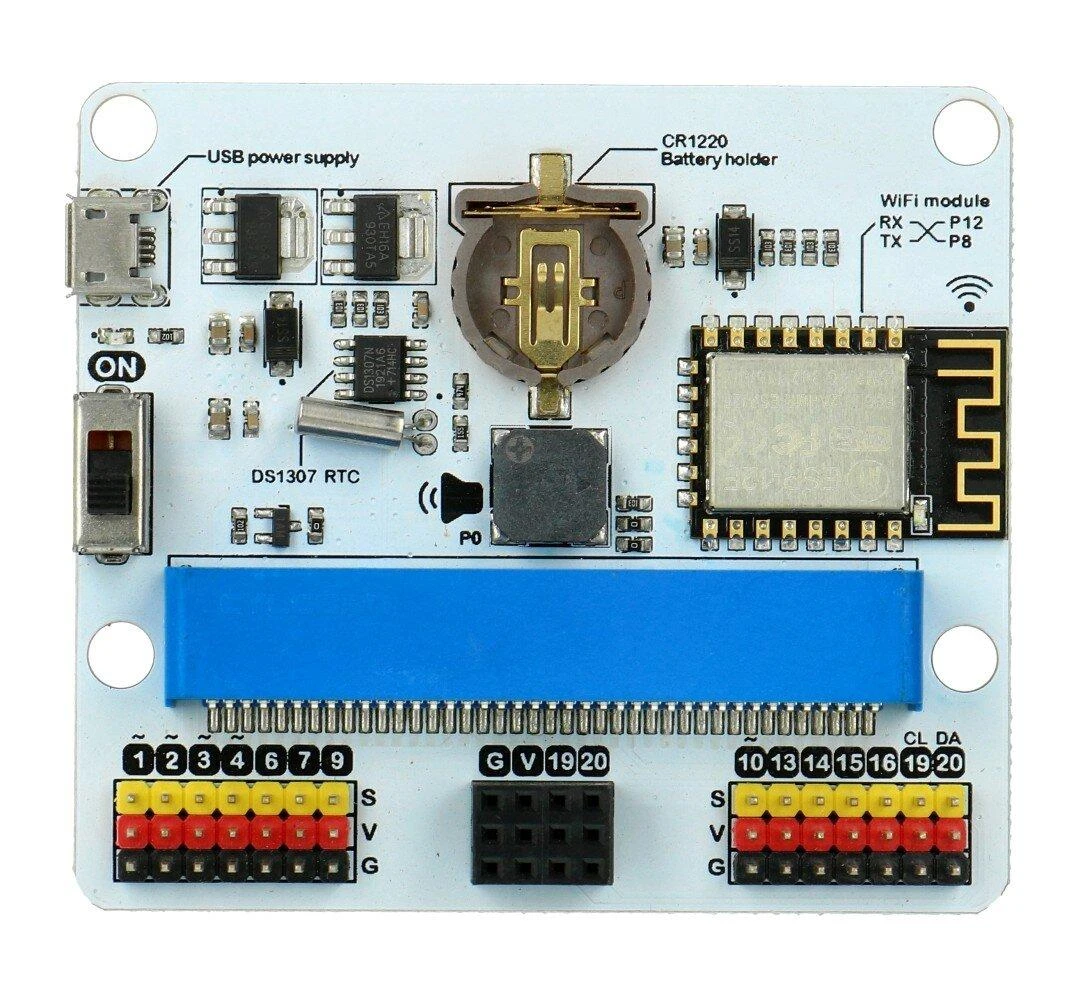

IoT pagrindu sukurta išplėtimo plokštė, skirta micro:bit. Ji naudoja ESP8266 WiFi išplėtimo plokštę ir SPI/I2C nuoseklųjį prievadą. IO prievadai turi micro:bit GVS išplėtimus, kad prie jų būtų galima prijungti papildomus komponentus (pvz., LED ir servo). Plokštėje yra įmontuotas garsinio signalo modulis ir RTC laikrodis, kuris leidžia tiksliai nustatyti laiką be maitinimo šaltinio.

Specifikacijos:

Maitinimas DC: USB 5 V
Maksimali srovė: 800 mA
Sąsaja: I2C/SPI
Tiesioginis ryšys: OLED, BME280 ir IIC
I2C sąsajos prievadai: 19, 20
SPI sąsajos prievadai: 14, 15
WiFi modulis: ESP 8266
RTC modulis: DS1307 RTC
Baterijos tipas: CR1220
Garsinis signalas: pasyvus
PCB storis: 1,5 mm
Skylės skersmuo: 2,4 mm
Matmenys: 71 x 63 x 23 mm
Svoris: 30 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Elecfreaks
Modelis

AN-17521
Modelio pavadinimas

AN-17521

Gamintojas Elecfreaks

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti MicroIoT plokštę prie interneto?

MicroIoT plokštė jungiasi prie interneto naudodama įmontuotą ESP8266 WiFi modulį. Šis belaidis ryšio modulis leidžia jūsų micro:bit projektui siųsti ir gauti duomenis iš tinklo. Ryšio nustatymas atliekamas per programavimo aplinką, naudojant atitinkamas bibliotekas.

2. Kokius papildomus jutiklius galima prijungti?

Plokštė palaiko tiesioginį ryšį su OLED ekranu ir BME280 oro sąlygų jutikliu per I2C sąsają. Ši jungtis leidžia lengvai išplėsti galimybes be papildomų laidų. Taip pat galima prijungti kitus komponentus, pavyzdžiui, servo variklius ar šviesos diodus.

3. Ar įrenginyje yra laikmatis?

Taip, plokštėje yra integruotas DS1307 RTC laikrodis. Šis tikslus laikmatis veikia net kai pagrindinis įrenginys išjungtas, nes yra maitinamas atskira CR1220 baterija. Tai yra patikimas laiko skaitiklis jūsų projektams.

4. Kaip maitinama ši išplėtimo plokštė?

Pagrindinis maitinimo šaltinis yra 5 voltų USB jungtis. Įrenginys gali tiekti iki 800 mA srovės prijungtiems komponentams. Atskirai maitinama tik laikrodžio sistema, kuriai naudojama maža diskinė baterija, kad išlaikytų laiką.

5. Kokios jungtys skirtos duomenų perdavimui?

Duomenims siųsti naudojamos SPI ir I2C skaitmeninės sąsajos. Šios standartinės jungtys užtikrina greitą ir patikimą ryšį tarp micro:bit pagrindinės plokštės ir papildomų modulių. Kiekviena sąsaja turi savo išvadus, pažymėtus plokštėje.
