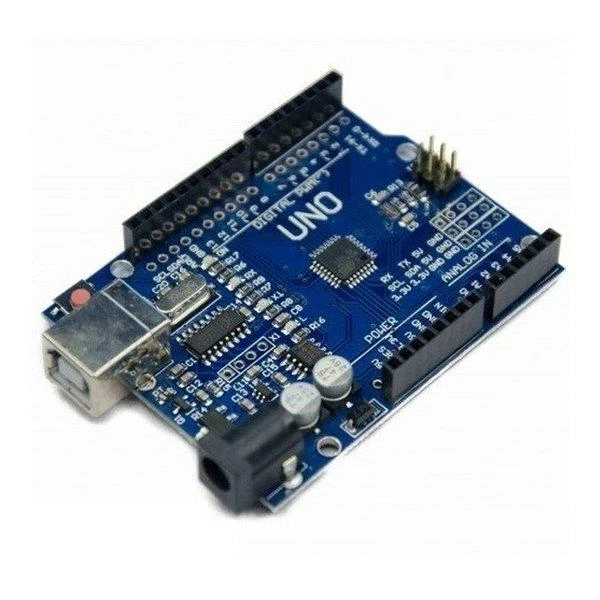

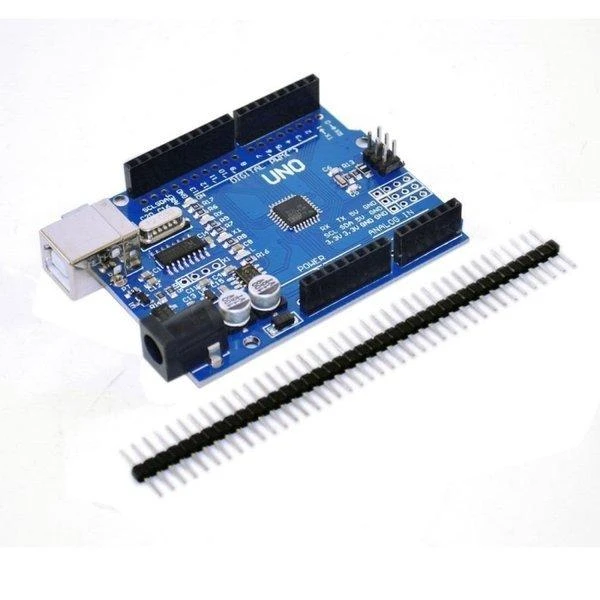

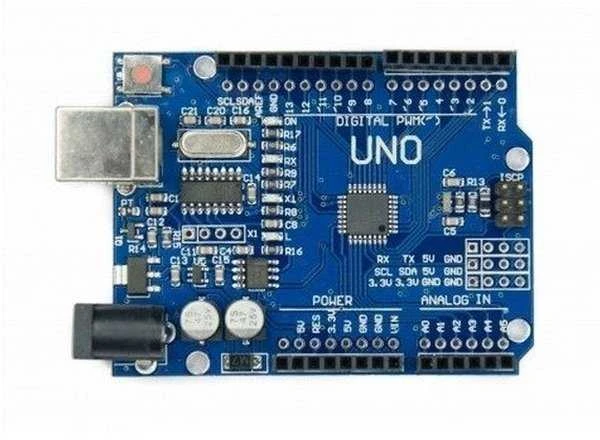

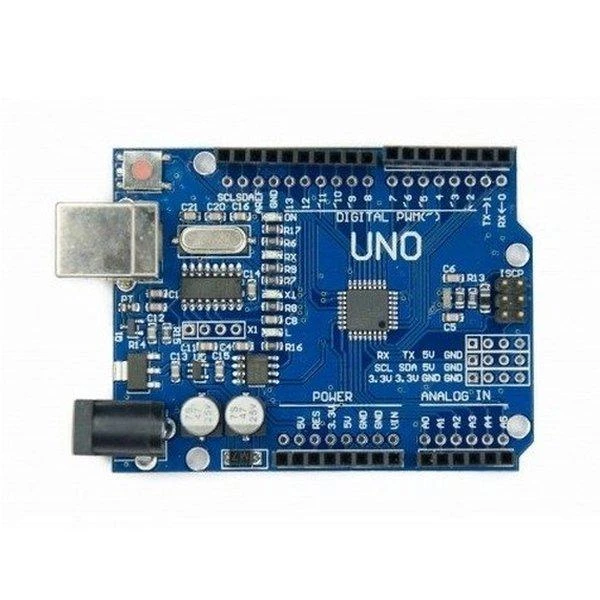

Siūlomas UNO R3 Atmel yra visiškai suderinamas vieno populiariausių modulių Arduino Uno rinkoje klonas. Šis mikrovaldiklis suteikia puikias taikymo galimybes daugelyje mikroprocesorių projektų. UNO yra idealus sprendimas tiems, kurie tik pradeda savo veiklą mikrovaldiklių ir elektronikos pasaulyje. UNO turi skaitmeninius įėjimus / išėjimus 6 PWM išėjimus ir 6 analoginius įėjimus. Be to, jis palaiko SPI ar I2C, skirtus ryšiui su daugybe jutiklių, ekranų ir kitų prietaisų bei Arduino. Plokštėje taip pat yra lygiagrečios skylės visiems kaiščiams, todėl galite lituoti laidus arba GOLDPIN, kurie yra komplekte. Arduino turi įtampos stabilizatorių ir atskirą nuolatinės srovės įvestį, todėl jūs galite maitinti jį įtampa nuo maitinimo šaltinio iki 12 V. Šis sprendimas leidžia lengvai įjungti mikrovaldiklį ir atlikti užprogramuotus veiksmus bet kur. Šis Arduino turi įmontuotą programuotoją CH340, kuriam reikia papildomos tvarkyklės. Modulis yra visiškai suderinamas su Arduino UNO, tai reiškia, kad jį galima programuoti naudojant Arduino IDE aplinką, naudojant turimas bibliotekas.

Modulis turi:

ATmega328 mikrovaldiklis 16MHz
14 skaitmeninių įėjimų / išėjimų,
6 PWM kanalai - pvz., Servo / variklio valdymui, pvz., SG-90 Servo TowerPro SG-90 - 9 g - 1,8 kg / cm
6 analoginiai įėjimai - 10 bitų
populiarios komunikacijos sąsajos
USB jungtis (valdiklis ant CH340 lusto)
DC maitinimo lizdas
Perkrovimo mygtukas
išėjimai AVR programuotojui prijungti.
Norėdami paleisti „DFRduino“, USB kabeliu prijunkite sistemą prie kompiuterio ir pasirinkite „Arduino Uno“ plokštę „Arduino IDE“ aplinkoje.
modulis dažniausiai suderinamas su „Duemilan“ ir „Diecimil“ "shield"
standartiškai modulyje yra BLINK LED 13 programa ir įkrovos įkėlėjas

Techninė specifikacija:

Maitinimo įtampa: nuo 7 V iki 12 V DC PIN: VIN
Visiškai suderinamas su „Arduino Uno Rev3“
Mikrovaldiklis: ATmega328 - darbinė įtampa 5V
USB valdymo lustas: CH340
Maksimalus "clock" dažnis: 16 MHz
SRAM atmintis: 2 kB
„Flash“ atmintis: 32 KB (5 KB rezervuota įkrovos kaupikliui)
EEPROM atmintis: 1 kB
IN-OUT 14 įėjimai, įskaitant 6 PWM
dabartinis vieno 40 mA PIN efektyvumas
Analoginių įėjimų skaičius: 6 (A / C keitiklio kanalai)
"Serial"sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Jungtis: USB lizdas
Lituota IPT jungtis
Matmenys: 75 x 54 x 15 mm
PIN tarpas 2,54 mm (galima montuoti į kontaktines plokštes)

Atsisiuntimai:

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Atmel
Modelis

ABC-6233
Tipas Relė
Modelio pavadinimas

ABC-6233

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis UNO R3 modulis suderinamas su Arduino IDE?

Taip, šis UNO R3 CH340 valdiklis yra visiškai suderinamas su Arduino IDE programavimo aplinka. Jį lengvai programuoti naudojant standartines Arduino bibliotekas ir pasirinkus Arduino Uno plokštę nustatymuose. Šis klonas puikiai tinka pradedantiesiems, nes palaiko visus pagrindinius Arduino projektus ir yra patikimas.

2. Kokie maitinimo šaltiniai tinka šiai plokštei?

Plokštę galite maitinti per USB jungtį arba per atskirą DC lizdą, naudodami 7–12 voltų maitinimo šaltinį. Įmontuotas įtampos stabilizatorius užtikrina saugų 5V darbinę įtampą mikrovaldikliui. Toks maitinimo variantas leidžia naudoti plokštę nepriklausomai nuo kompiuterio, pavyzdžiui, su baterijomis ar maitinimo adapteriu.

3. Kiek įvairių jungčių turi šis valdiklis?

Valdiklis turi 14 skaitmeninių išvadų, iš kurių 6 gali būti naudojami PWM signalams, ir 6 analoginius įėjimus. Jis palaiko populiarias komunikacijos sąsajas, kaip I2C ir SPI, jungtis su jutikliais ar ekranais. Papildomai yra lygiagrečios skylutės visiems kaiščiams, palengvinančios laidų litavimą arba tvirtinimą.

4. Ar reikia diegti specialias tvarkykles?

Taip, naudojant USB jungtį, reikia įdiegti CH340 lusto tvarkyklę, kuri nėra standartinė operacinėje sistemoje. Šią tvarkyklę galima nemokamai parsisiųsti iš gamintojo svetainės. Po jos įdiegimo plokštė bus atpažįstama kaip serijinis portas ir bus paruošta programuojama.

5. Kokiam servo varikliui valdyti tinka PWM išėjimai?

Šeši PWM kanalai tinka valdyti įprastus servo variklius, pvz., TowerPro SG-90 modelį. Jie leidžia tiksliai reguliuoti kampą arba greitį. Ši funkcija yra svarbi robotikos ar automatizavimo projektuose, kur reikia valdyti judesį arba padėtį.
