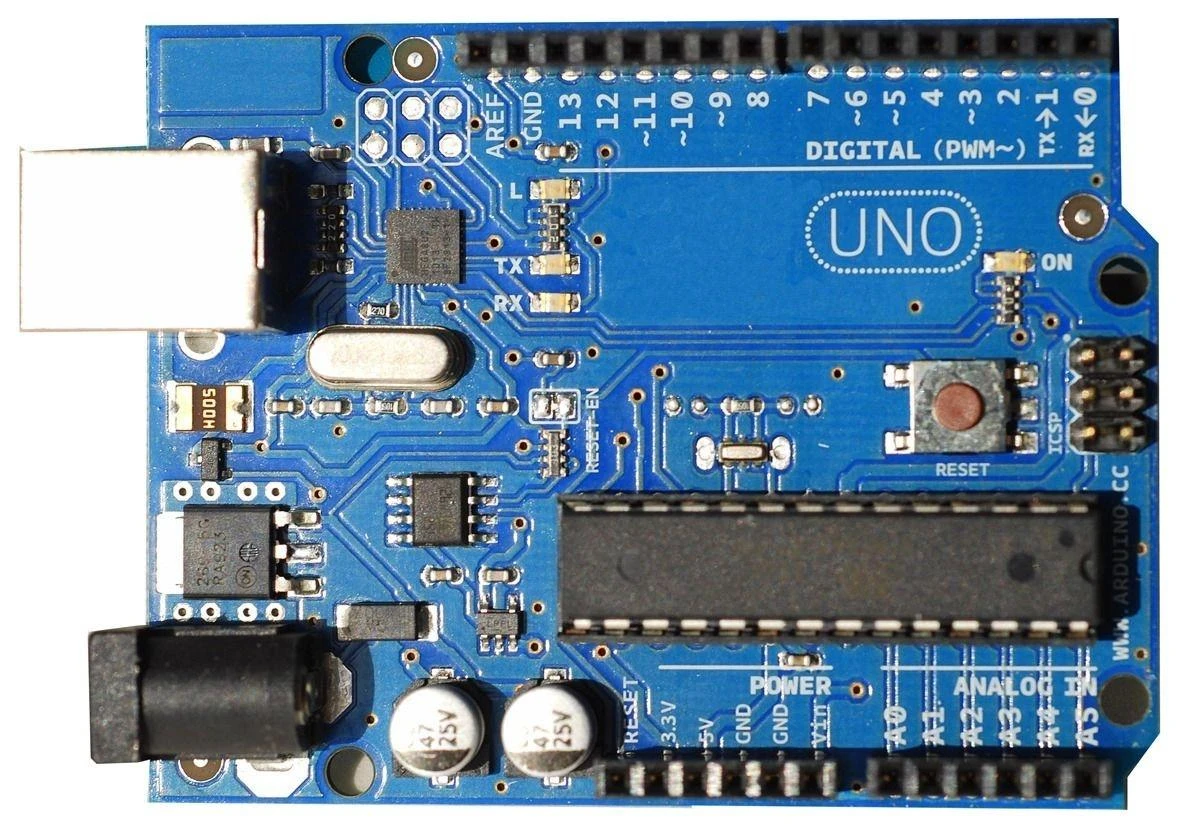

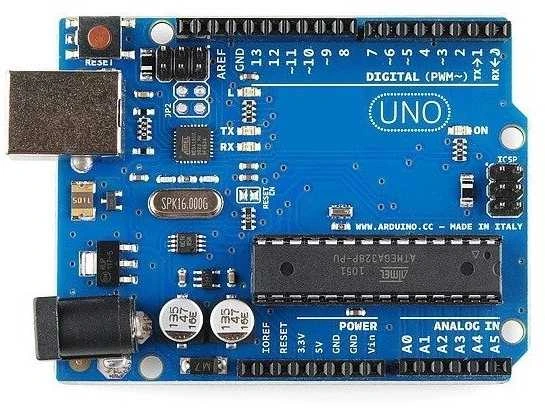

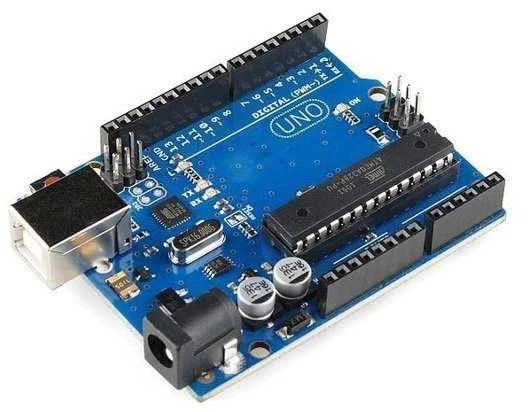

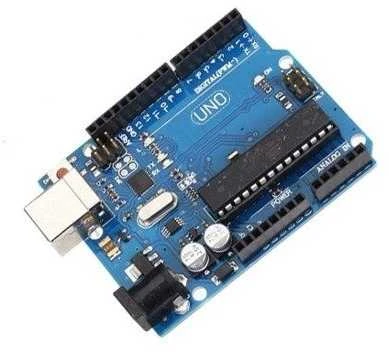

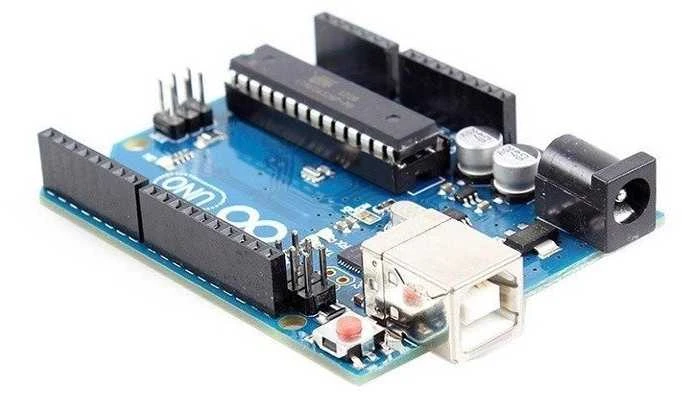

Oem UNO R3 – Atmel ATMega328 16MHz – AVR klonas – suderinamas su Arduino

Siūlomas UNO R3 Atmel yra populiariausias modulis rinkoje, suderinamas su www.arduino.cc projektu su ATmega328P.

UNO R3 gali būti naudojamas daugelyje mikroprocesorių projektų.

Arduino yra atvirojo kodo platforma, pagrįsta techninės įrangos sprendimais ir paprasta naudoti programine įranga.

Arduino plokštėse naudojami prijungti jutikliai ir moduliai, leidžiantys nuskaityti įvairią informaciją iš aplinkos, pavyzdžiui, įjungti šviesą, paspausti mygtuką, nuskaityti temperatūrą ar sudėtingesnę informaciją, pavyzdžiui, skaityti pranešimus kompiuteryje. Ši informacija gali būti ženklas, kad „Arduino“ įjungtų variklį, LED apšvietimą ar ką nors paskelbtų tinkle. Šios funkcijos suteikia Arduino nuostabių galimybių su daugeliu programų, kurias riboja tik mūsų vaizduotė.

UNO R3 savybės:

• Modulis visiškai suderinamas su Arduino Uno R3. Tai reiškia, kad jį galima programuoti per Arduino IDE naudojant turimas bibliotekas.
• Modulis turi:
• - ATmega328 mikrovaldiklis - sistema veikia laikrodžio signalu, kurio dažnis yra 16MHz
• - 14 skaitmeninių įėjimų/išėjimų
• - 6 PWM kanalai – pvz., servo/variklio valdymui
• - 6 analoginiai įėjimai
• - populiarios komunikacijos sąsajos
• - USB jungtis
• - DC maitinimo lizdas
• - RESET mygtukas
• - kaiščiai, skirti prijungti AVR programuotoją

• Norėdami paleisti DFRduino, USB kabeliu prijunkite sistemą prie kompiuterio ir Arduino IDE aplinkoje pasirinkite Arduino Uno plokštę.
• Modulis dažniausiai suderinamas su skydais, skirtais Duemilanowe ir Diecimila
• Pagal numatytuosius nustatymus BLINK LED 13 programa ir įkrovos įkroviklis įkeliami į modulį

Specifikacijos:

• Maitinimo įtampa: nuo 7V iki 12V
• Visiškai suderinamas su Uno Rev3
• Mikrovaldiklis: ATmega328 - darbinė įtampa 5V
• Maksimalus laikrodžio dažnis: 16 MHz
• SRAM atmintis: 2 kB
• Flash atmintis: 32 kB 5 kB rezervuota įkrovos įkrovikliui
• EEPROM atmintis: 1 kB
• 14 IN-OUT įėjimų, įskaitant 6 PWM
• Vieno kaiščio srovė yra 40 mA
• Analoginių įėjimų skaičius: 6 A/D keitiklio kanalai
• Serijinės sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• Jungtis: USB lizdas
• Lituota ISP jungtis
• Plokštės matmenys: 75x54x15mm
• Atstumas tarp kaiščių 2.54mm, gali būti montuojamas ant duonos lentų

Pastabos dėl konstrukcijos ir prijungimo

• Maitinimas:
• - Modulis gali būti maitinamas per USB kabelį ir išorinį įrenginį, pvz., maitinimo šaltinį, bateriją ar akumuliatorių.
• - Maitinimo šaltinis perjungiamas automatiškai.
• - Maitinimo šaltinis yra prijungtas prie standartinio nuolatinės srovės lizdo.
• - Baterija arba kitas šaltinis yra prijungtas prie POWER jungties kaiščių.
• Įėjimai/išėjimai:
• - Arduino Pro turi 14 skaitmeninių įvesties/išvesties (I/O) kontaktų.
• - Kiekvienas kaištis leidžia maksimaliai 40 mA srovę, o tai leidžia tiesiogiai prijungti šviesos diodus su rezistoriais ir valdyti kitas integrines grandines.
• - Be standartinių I/O, kai kurie kontaktai turi ir specialių funkcijų.
• - Įtampai (iki 5V!) matuoti naudojami 6 analoginiai įėjimai. Jie taip pat gali tarnauti kaip papildomi skaitmeniniai kaiščiai, tokiu atveju gauname papildomus skaitmeninius kaiščius.
• Programavimas:
• - ISCP jungtis leidžia prijungti išorinį AVR programuotoją. Išsamų aprašymą galite rasti dokumentacijoje ir vadovėlyje.
• - PL2303 programuotojas gali būti naudojamas programavimui per ISCP jungtį
• - Programuojama per USB naudojant Atmega16u2 tarpinį mikrovaldiklį
