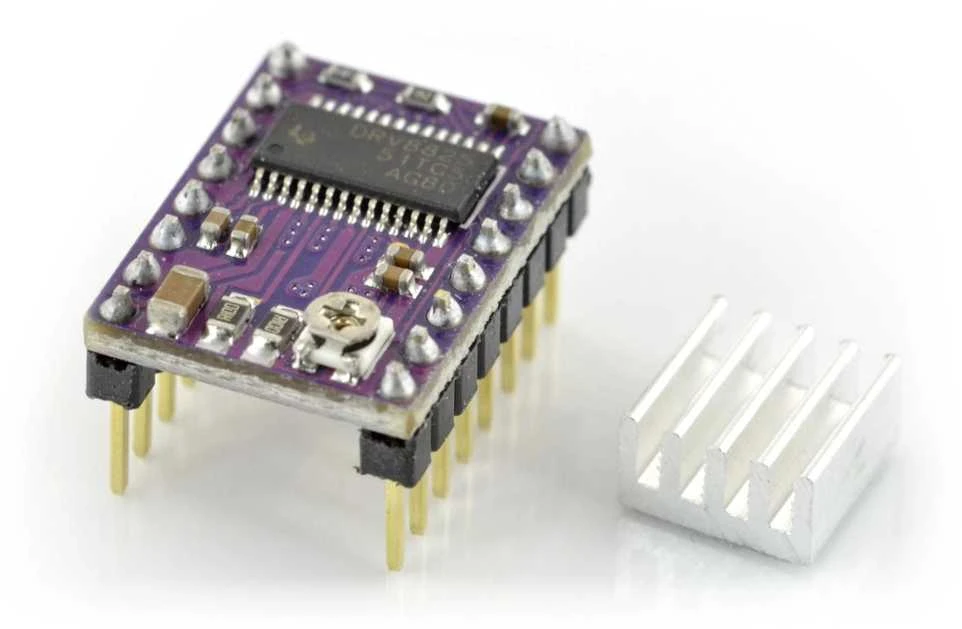

Oem DRV8825 žingsninių variklių...

1. Kuo DRV8825 valdiklis skiriasi nuo A4988?

DRV8825 žingsninio variklio valdiklis palaiko 1/32 mikrožingsnio režimą, užtikrinantį tylesnį ir sklandesnį veikimą nei A4988. Šis lustas taip pat gali tiekti didesnę srovę – iki 1,5A vienai ritei. Dėl šių savybių jis tinka jautriems ir reikalaujantiems didesnio tikslumo projektams.

2. Kokią maitinimo įtampą reikia tiekti?

Šiam moduliui reikalinga 12V–24V maitinimo įtampa varikliui valdyti. Loginė grandinė maitinama atskirai, reikalinga 2,5V–5,25V įtampa. Toks maitinimo šaltinių pasirinkimas leidžia naudoti įvairius žingsninius variklius, suteikiant jiems reikiamą galią veikimui.

3. Kaip reguliuoti srovę varikliui?

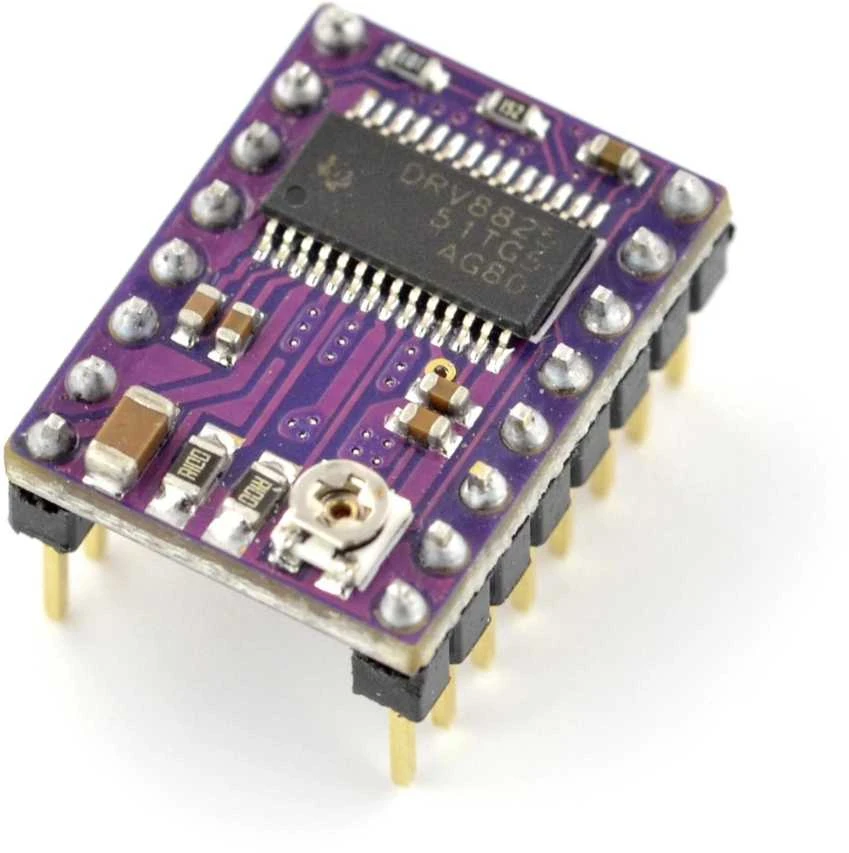

Srovės stiprumą variklio ritėms galima nustatyti sukant modulio potenciometrą. Šis reguliavimas leidžia pritaikyti valdiklio išėjimą prie konkrečio variklio parametrų. Taip užtikrinamas optimalus ir saugus variklio veikimas, išvengiant perkaitimo.

4. Ar šis modulis turi apsaugas?

Taip, lustas turi integruotas apsaugas nuo perkaitimo ir per didelės srovės. Šios funkcijos automatiškai sustabdo veikimą, aptikus pavojingas sąlygas. Toks sprendimas padeda apsaugoti tiek patį valdiklio lustą, tiek prijungtą žingsninį elektros variklį nuo pažeidimų.

5. Kokius žingsnio režimus palaiko šis lustas?

Valdiklis palaiko šešis skirtingus veikimo režimus: nuo pilno žingsnio iki 1/32 mikrožingsnio. Dėl šios paskirstymo galimybės galima pasirinkti tinkamiausią judesio sklandumą ir tikslumą. Mikrožingsniavimas ypač sumažina triukšmą ir vibracijas variklio darbo metu.

6. Kuo OEM DRV8825 skiriasi nuo A4988 valdiklio?

OEM DRV8825 valdiklis suderinamas su A4988 modeliu pagal dydį ir kaiščių išdėstymą, todėl jį lengva pakeisti. Skirtumas tas, kad DRV8825 gali tiekti iki pusantro ampero srovę be aušinimo ir palaiko 1/32 mikrožingsnio režimą. Dėl šios priežasties variklis dirba tyliau ir stabiliau nei su paprastesniu valdikliu.

7. Kokią maksimalią srovę gali tiekti DRV8825 modulis?

DRV8825 modulis be papildomo aušinimo užtikrina iki 1,5 ampero nuolatinę srovę vienoje ritėje. Jei naudojate išorinį aušinimą, pavyzdžiui, radiatorių ar ventilatorių, maksimali momentinė srovė gali siekti 2,5 ampero. Tai leidžia valdyti galingesnius variklius, nei įprasta su pigesniais sprendimais.

8. Kokia maitinimo įtampa reikalinga šiam žingsniniam valdikliui?

Variklio maitinimo įtampa šiam valdikliui turi būti nuo 12 iki 24 voltų. Loginė dalis maitinama atskirai nuo 2,5 iki 5,25 volto. Modulyje yra integruotas įtampos reguliatorius, tad nereikia papildomo maitinimo šaltinio loginei daliai. Tai supaprastina laidų prijungimą ir sumažina klaidų tikimybę.

9. Kaip nustatyti 1/32 mikrožingsnio režimą ant šios plokštės?

DRV8825 valdiklyje norint nustatyti 1/32 mikrožingsnio režimą, reikia mikrokontrolleriu nustatyti tris skiriamosios gebos kaiščius (MODE0, MODE1, MODE2) į aukštą lygį. Ši plokštė leidžia iš viso šešis skirtingus režimus: nuo viso žingsnio iki 1/32 žingsnio. Tikslus režimas sumažina vibraciją ir suteikia sklandesnį sukimąsi.

10. Kokia yra apsauga nuo perkaitimo šiame luste?

Šiame luste yra įdiegta apsauga nuo per didelės temperatūros ir srovės. Jei temperatūra viršija saugią ribą, modulis automatiškai sumažina srovę arba išsijungia, kad neperkaistų. Tai saugo tiek patį valdiklį, tiek prijungtą žingsninį variklį nuo sugadinimo dėl ilgalaikio darbo ar netinkamo maitinimo.
