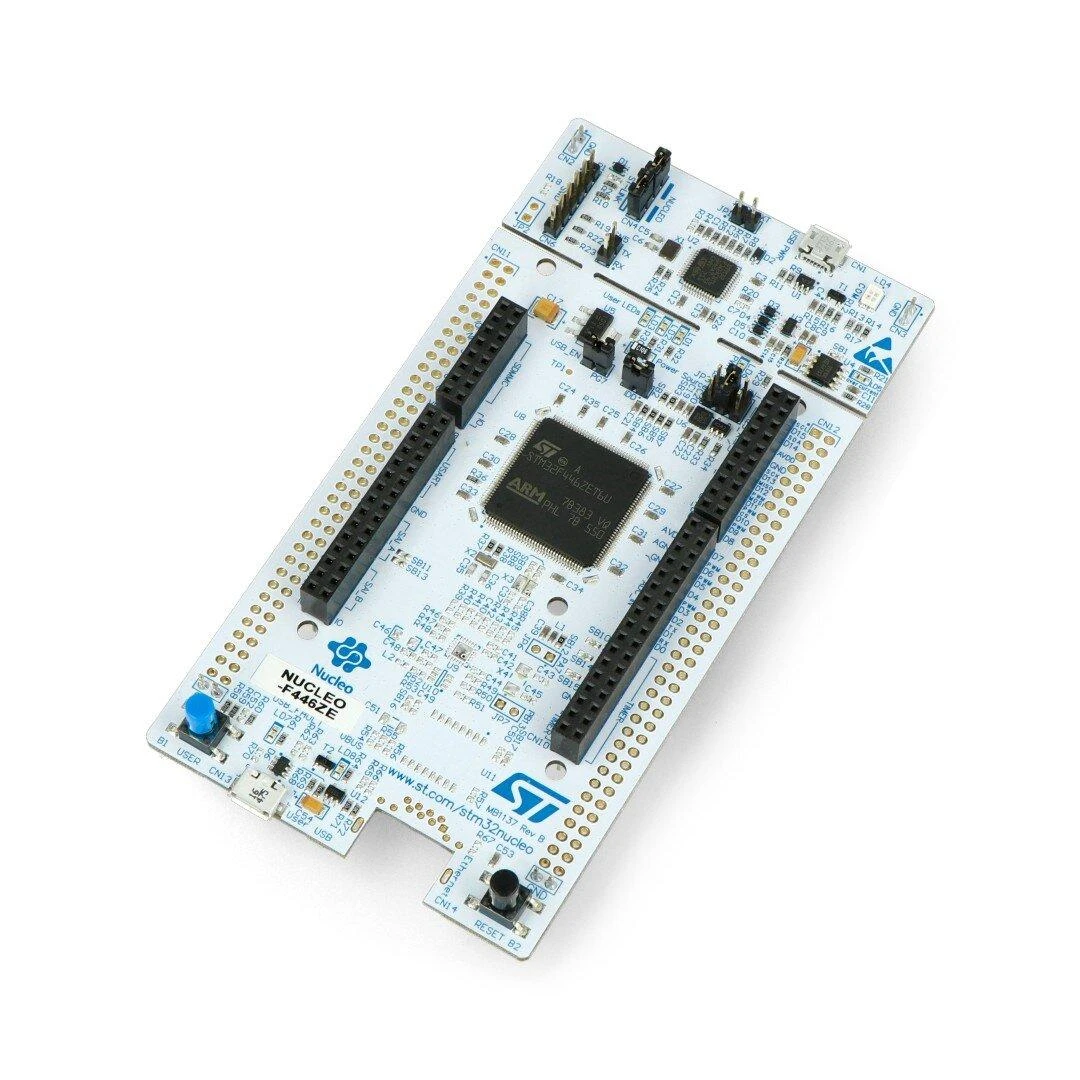

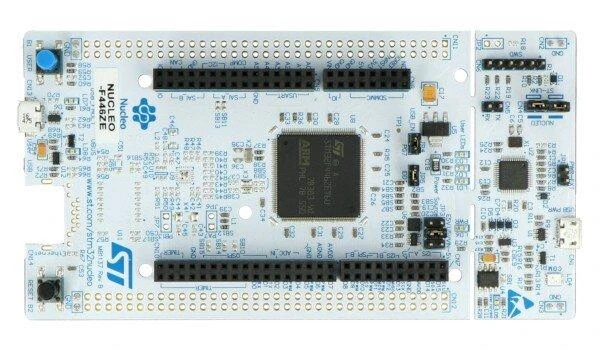

Stmicroelectronics STM32 NUCLEO-F446ZE modulis - STM32F446ZET6 ARM Cortex M4

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M4, 180 MHz, 512 KB Flash, 128 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlių prijungimui.

Specifikacijos:

• Mikrovaldiklis: STM32F446ZET6
• Šerdis: ARM Cortex M4 32 bitų
• Laikrodžio dažnis: 180 MHz
• Flash atmintis: 512 KB
• RAM: 128 KB
• Analoginis-skaitmeninis keitiklis (ADC): 12 bitų, 24 kanalai
• Skaitmeninis-analoginis keitiklis (DAC): 12 bitų, 2 kanalai
• 16 bitų laikmačių skaičius: 12
• 32 bitų laikmačių skaičius: 2
• Sąsajos: 4x I2C, 4x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG
• Dviejų tipų jungtys:
• Priedėlių jungtys, suderinamos su Arduino Uno Rev3
• Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių
• Modulis yra suderinamas su sistemos mbed (mbed.org)
• Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
• Galimybė maitinti per USB jungtį
• Įterpti trys šviesos diodai:
• 1 x maitinimo įtampos indikacijai
• 1 x jungties nurodymui
• 1 x vartotojo žinioje
• Du mygtukai:
• 1 x RESET
• 1 x vartotojo žinioje
• Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):
• Virtualus COM prievadas
• Masinė atmintis
• Programavimo/derinimo prievadas
• Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi
