Seeed Studio Grove, 6 ašių...

Name: Seeed Studio Grove, 6 ašių akselerometras ir giroskopas LSM6DS3, Seeedstudio 105020012
Brand: Seeed Studio
SKU: 15919963
Price: 16.87 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

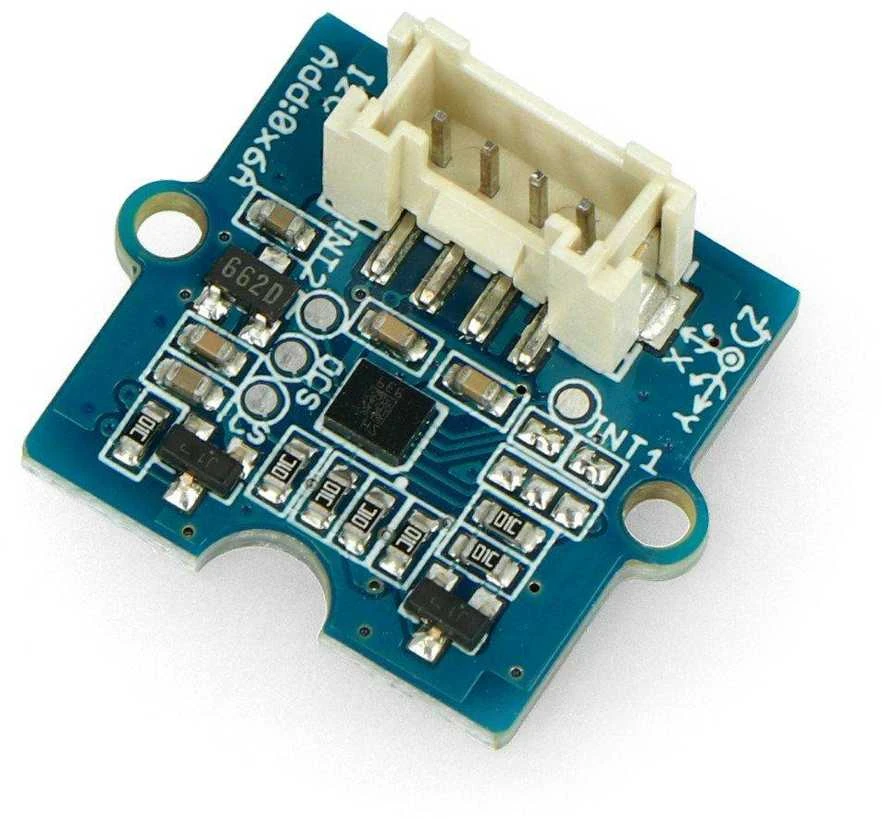

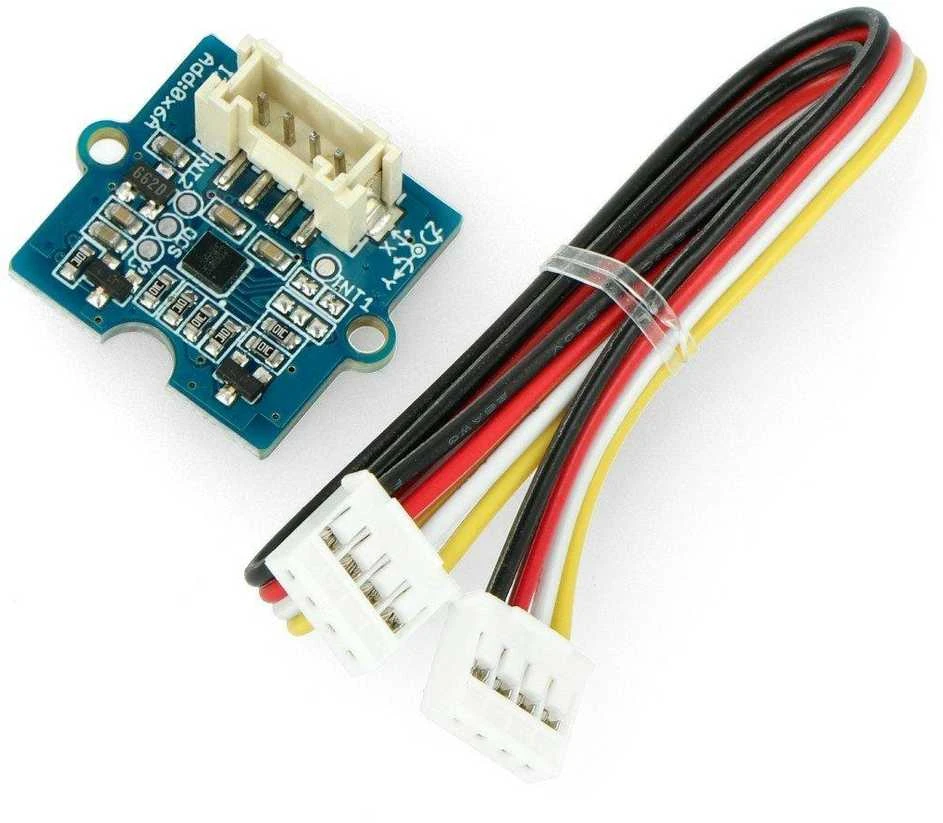

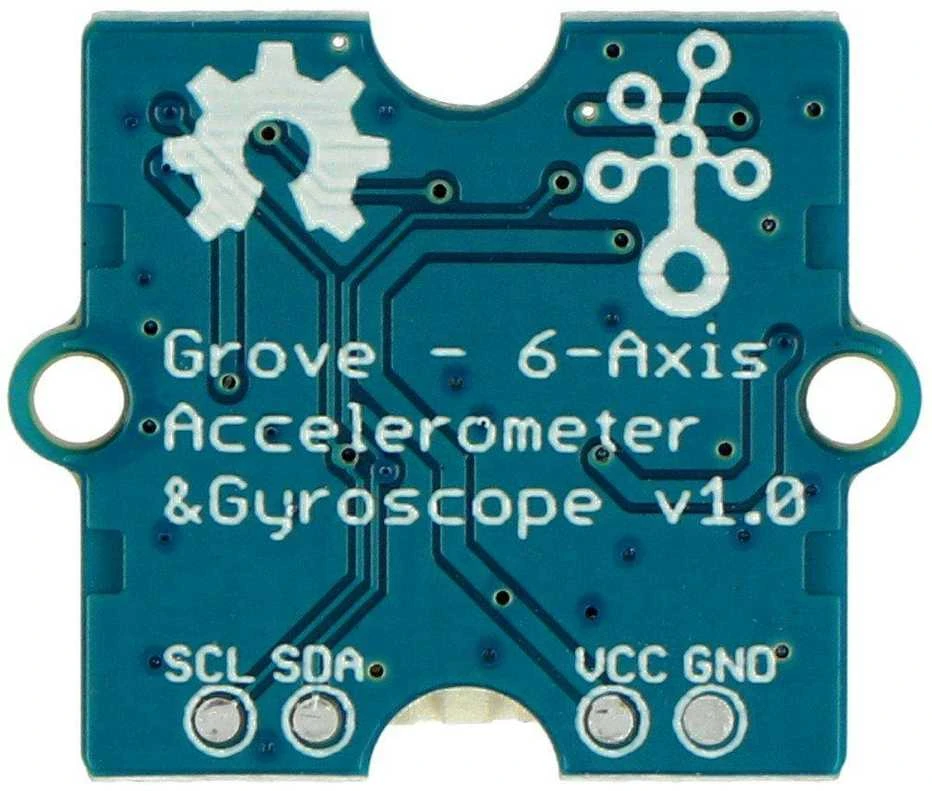

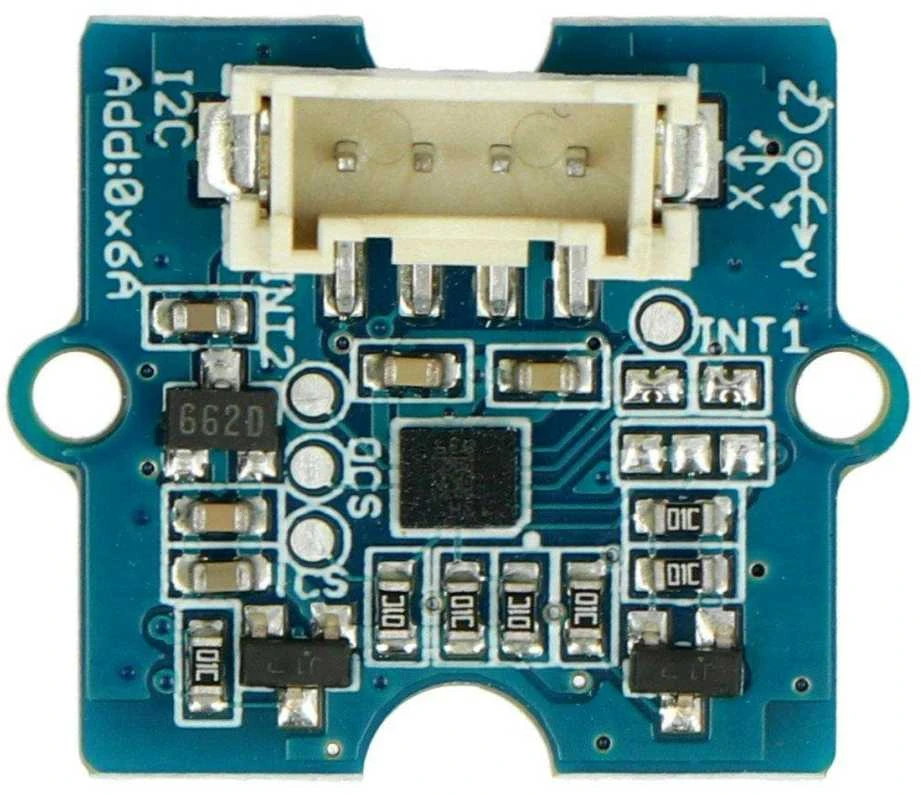

Modulyje yra 6 ašių akselerometras ir giroskopas, pagrįstas LSM6DS3 sistema, su įmontuotu galios reguliatoriumi. Tai leidžia išmatuoti 6 dydžius: pagreitį X, Y, Z ir kampinį greitį X, Y, Z. Grove jungtis leidžia lengvai sujungti plokštelę su Base Shield plokšte. Modulis maitinamas 3,3 V arba 5 V įtampa.

Specifikacijos:

Maitinimo įtampa: 3,3 V arba 5 V
Sistema: LSM6DS3
Srovės suvartojimas: 0,9 mA įprastu režimu ir 1,25 mA didelio našumo režimu
Matavimo diapazonai (konfigūruojami):

Akselerometras: ± 2, ± 4, ± 6, ± 16 g
Giroskopas: ± 125, ± 245, ± 500, ± 1000, ± 2000 °/s

Matmenys: 21 x 20 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-15559
Modelio pavadinimas

AN-15559

Gamintojas Seeed Studio
Tipas Akselerometrai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius duomenis gali matuoti Seeed Studio Grove jutiklis?

Šis jutiklis gali tiksliai fiksuoti šešias judėjimo vertes. Jis matuoja linijinį pagreitį trimis kryptimis (X, Y, Z) ir tris sukimosi kampinio greičio reikšmes. Toks 6 ašių matavimas leidžia visapusiškai analizuoti objekto padėtį ir judesį erdvėje.

2. Kaip prisijungti modulį prie Arduino?

Prijungimas atliekamas labai paprastai naudojant Grove jungtį. Jums reikės Base Shield plokštės, kuri jungiasi prie mikrokontrolerio. Vienu kabeliu sujunkite jutiklį su šildu – nereikia litavimo ar sudėtingų laidų. Tai puikus sprendimas greitam prototipavimui.

3. Kokią maitinimo įtampą reikia tiekti?

Įrenginys veikia tiek su 3,3 V, tiek su 5 voltų DC įtampa. Tokas lankstumas leidžia naudoti jį su įvairiausia mikrokontrolerių įranga. Energijos suvartojimas yra labai mažas, todėl prietaisas tinka ir nešiojamiems projektams.

4. Ar galima keisti jutiklio jautrumą?

Taip, matavimo diapazonai yra konfigūruojami programiniu būdu. Pagreičio skalę galite nustatyti nuo ±2g iki ±16g, o giroskopo – nuo ±125°/s iki ±2000°/s. Ši reguliavimo galimybė suteikia universalumą skirtingiems projektams, reikalaujantiems įvairaus tikslumo.

5. Kokios yra pagrindinės šio IMU charakteristikos?

Prietaisas pagrįstas LSM6DS3 lustu, kuris integruoja abi funkcijas. Jis veikia dviem režimais: įprastu ir didelio našumo, kurių srovės sąnaudos skiriasi. Kompaktiški modulio matmenys (21x20 mm) užtikrina patogų įmontavimą į įvairius įrenginius.
