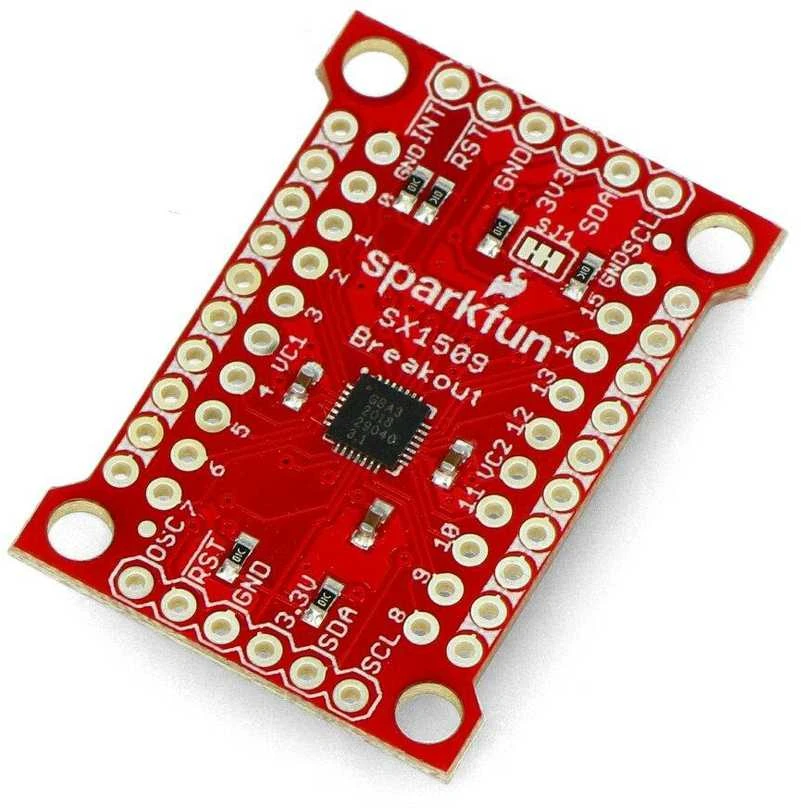

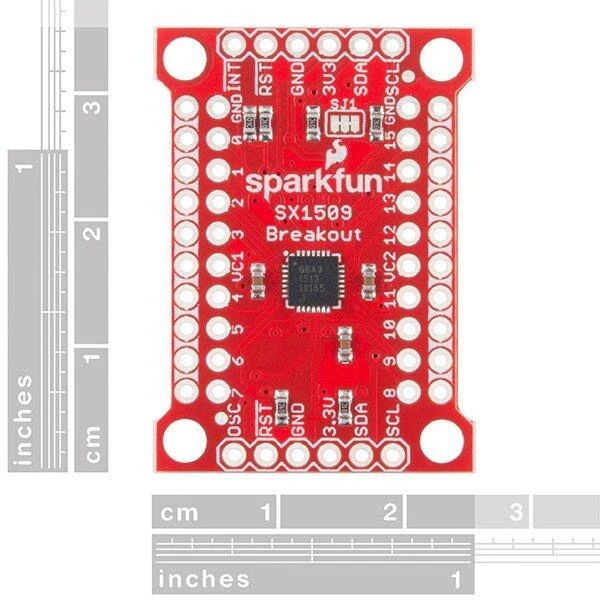

SX1509, GPIO išplėtimas 16 I/O, skirtas Arduino, SparkFun BOB-13601

Varlė kodas 40642725
Liko tik: 1 vnt.

Pardavėjas Varle.lt

4.5

SX1509, GPIO išplėtimas 16 I/O, skirtas Arduino, SparkFun BOB-13601

Varlė kodas 40642725
Liko tik: 1 vnt.

Pardavėjas Varle.lt

4.5

15.⁵³ €

Pasirinkite kiekį

Į krepšelį 15.⁵³ €

Turite klausimų apie prekę? Padėsime!

15.⁵³ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 28 d. 0 €
Kituose miestuoseliepos 29 d. 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

LP Express paštomate liepos 29 d. 1.⁹⁹ €
Omniva paštomate liepos 29 d. 2.⁴⁹ €
DPD paštomate liepos 29 d. 2.⁴⁹ €
Venipak paštomate liepos 29 d. 2.⁴⁹ €
SmartPosti paštomate liepos 29 d. 2.⁵⁰ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 29 d. 3.⁹⁹ €
DPD kurjeriu liepos 29 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

15.⁵³ €

Pasirinkite kiekį

Į krepšelį 15.⁵³ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 28 d. Visi pristatymo būdai

Aprašymas

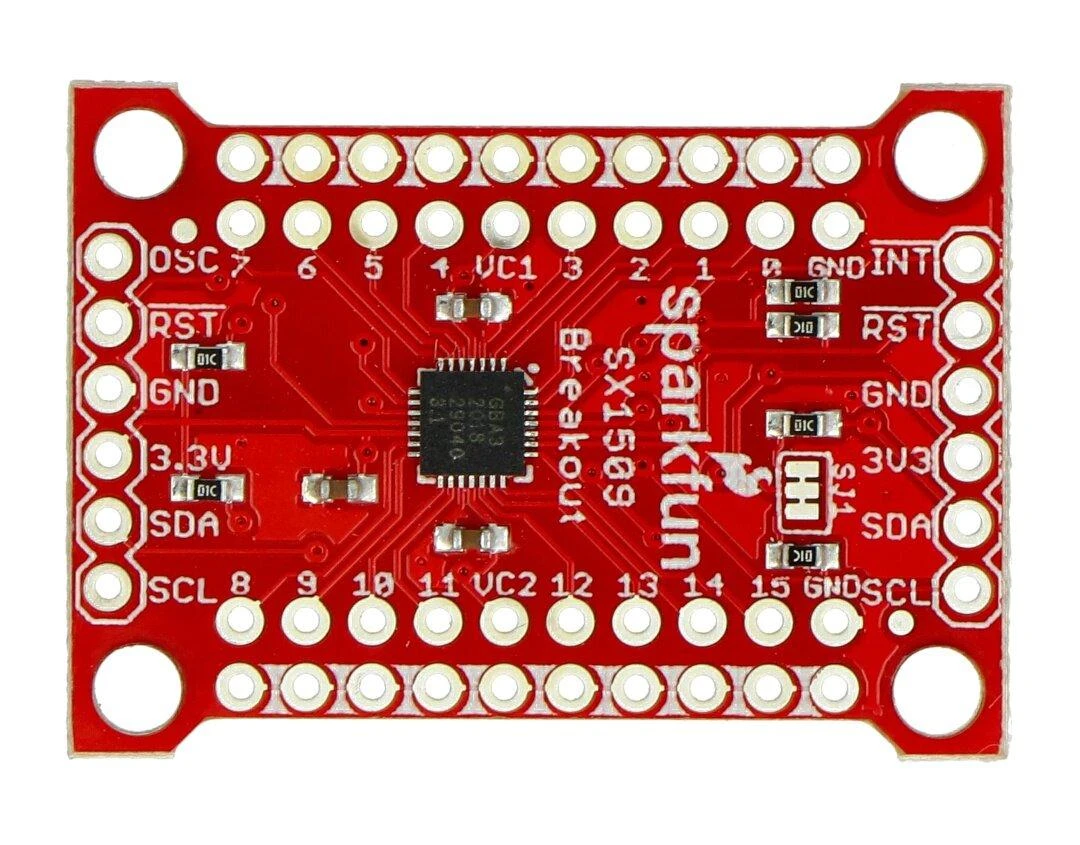

Išplėtimo plokštė su 16 GPIO ir I2C sąsaja, tai reiškia, kad norint visiškai išnaudoti visus kaiščius, pakanka prie mikrovaldiklio prijungti du laidus. SX1509 taip pat turi sąsajas PWM, leidžiančias, pvz. valdyti šviesos diodų ryškumą. Plokštė yra panaši į multiplekserį arba „mux“, nes leidžia gauti daugiau IO su mažiau kaiščių. Jame yra įmontuotas klaviatūros valdiklis, leidžiantis prijungti iki 64 matricos 8x8 mygtukų. Plokštė maitinama įtampa nuo 1,3 V iki 3,6 V (toleruoja 5,5 V). Prietaisas veikia su Arduino ir kitais IO mikrovaldikliais.

Specifikacijos:

Maitinimo įtampa: nuo 1,3 V iki 3,6 V (visų IO tolerancija nuo 5,5 V iki 15 mA)
16 IO kanalų
Integruotas klaviatūros valdiklis, palaikantis iki 64 klavišų (8x8 matrica)
I2C 400 kHz sąsaja - galimybė pakeisti adresą

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2024-11-17

Šis GPIO išplėtimo modulis yra puikus pasirinkimas tiems, kurie nori padidinti savo Arduino projektų funkcionalumą. Jis suteikia galimybę lengvai pridėti papildomų įvesties/išvesties jungčių, kas yra ypač naudinga sudėtingesniuose projektuose. Modulis yra lengvai integruojamas ir suderinamas su įvairiomis platformomis, todėl jis yra universalus sprendimas. Be to, jis turi platų funkcionalumą, įskaitant PWM ir LED valdymą, kas leidžia kurti įvairesnius projektus. Tačiau, norint pilnai išnaudoti visas šio modulio galimybes, gali prireikti šiek tiek daugiau laiko ir pastangų susipažinti su jo dokumentacija ir funkcijomis.

Pliusai: Lengva integracija su Arduino ir kitomis platformomis Platus funkcionalumas, įskaitant PWM ir LED valdymą Padidina projektų įvesties/išvesties galimybes

Minusai: Reikia laiko susipažinti su dokumentacija ir funkcijomis

Specifikacija

Gamintojas Sparkfun
Modelis

AN-11147
Modelio pavadinimas

AN-11147

Šią prekę rasite filtruose

Gamintojas Sparkfun

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kaip prijungti SX1509 plokštę prie Arduino?

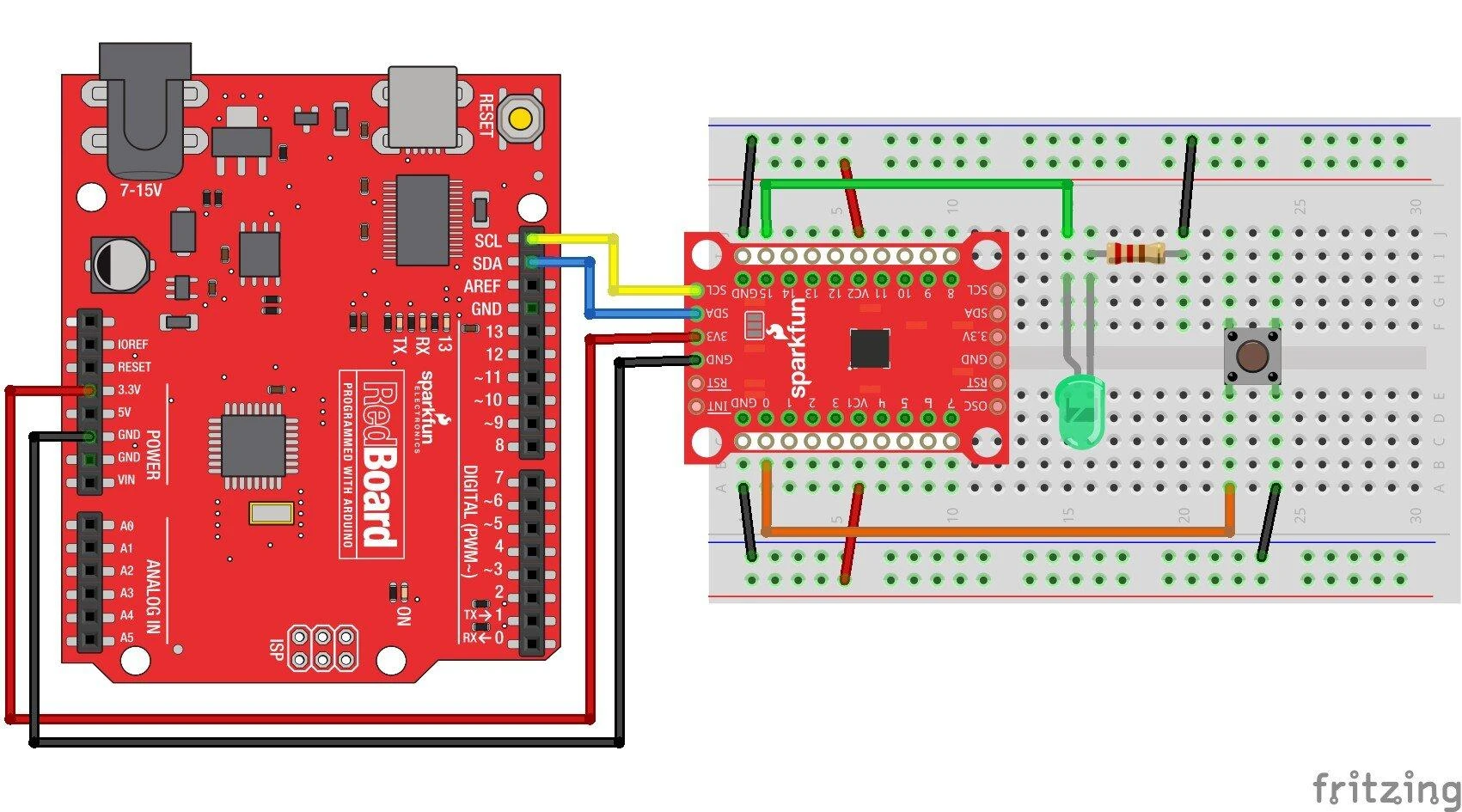

Šį išplėtimo modulį prijungti labai paprasta. Pakanka naudoti I2C ryšio protokolą, kuriam reikia tik dviejų laidų – SDA ir SCL. Tai leidžia valdyti 16 papildomų įvesties/išvesties kaiščių, neužimant daug mikrokontrolerio resursų. Prijungimas veikia su įprastomis Arduino bibliotekomis, todėl nereikia sudėtingo programavimo.

2. Ar šis plėtiklis palaiko PWM signalą?

Taip, SX1509 turi integruotą PWM valdiklį. Ši funkcija leidžia sklandžiai reguliuoti komponentų, pavyzdžiui, šviesos diodų, ryškumą arba variklių greitį. Tai yra labai naudinga savybe, nes atleidžia pagrindinį procesorių nuo šios užduoties. Taip galima lengvai kurti efektyvius apšvietimo ar judesio valdymo projektus.

3. Kokią įtampą palaiko šis GPIO plėtimo modulis?

Modulis veikia esant žemai įtampai, nuo 1,3V iki 3,6V. Visi jo kaiščiai yra atsparūs aukštesnei, iki 5,5V, įtampai. Tokia konstrukcija leidžia jį saugiai naudoti su 3,3V ir 5V loginiais lygiais. Tai suteikia lankstumo jungiant įvairius komponentus į vieną grandinę, nepavojaujant pažeisti įrenginio.

4. Kaip veikia integruotas klaviatūros valdiklis?

Modulyje yra įdiegtas specialus valdiklis klaviatūroms. Jis gali aptikti paspaudimus iš iki 64 mygtukų, sujungtų 8x8 matricoje. Ši galimybė puikiai tinka kurti savo rankomis valdymo pultelius arba menius. Valdiklis atlieka visą mygtukų nuskaitymą, todėl pagrindinis procesorius gali atlikti kitas užduotis.

5. Ar galima pakeisti įrenginio I2C adresą?

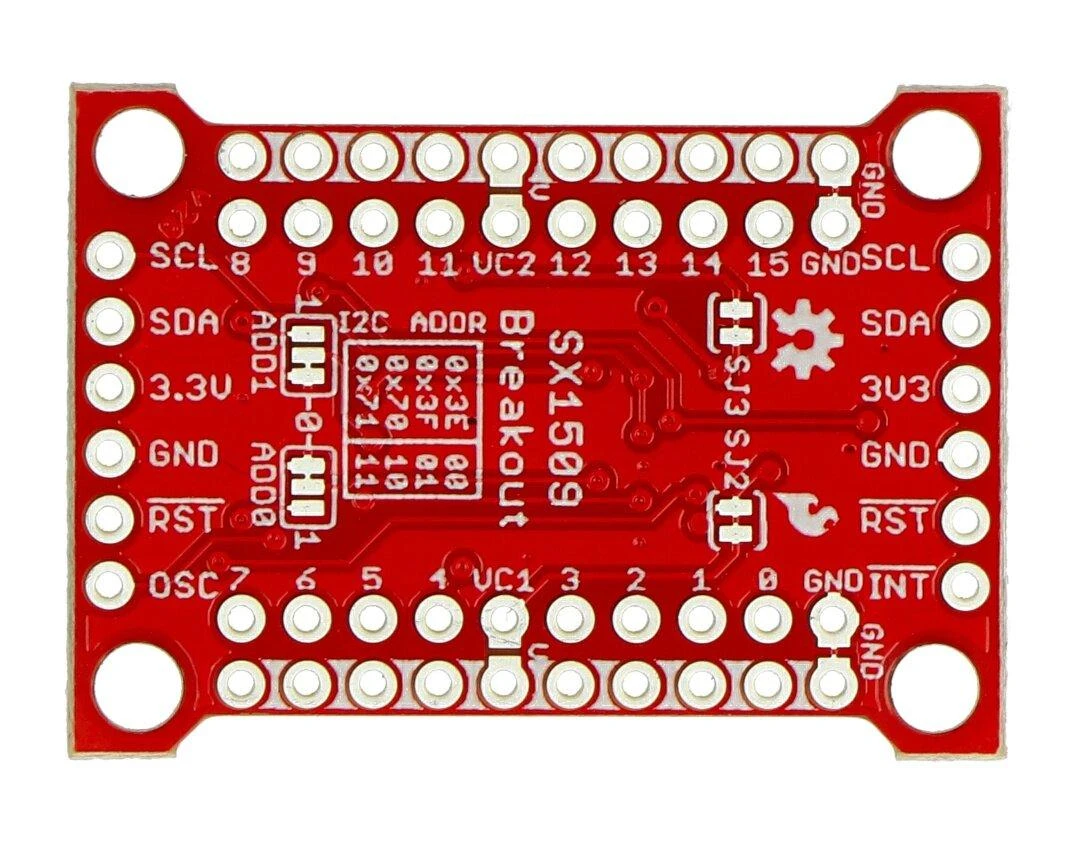

Taip, šio prietaiso adresą I2C magistralėje galima konfigūruoti. Tai yra būtina savybė, kai vienoje sistemoje reikia naudoti kelis vienodus modulius. Pakeitus adresą, jie gali veikti vienu metu, nesikertant vienas kitam. Tokia galimybė žymiai praplečia vienos plokštės galimybes valdant daug įvairių prietaisų.
