Name: Dfrobot Dreamer Nano v4.0, suderinamas su Arduino
Brand: Dfrobot
SKU: 15703919
Price: 22.09 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP EXPRESS paštomatuose nuo 2.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

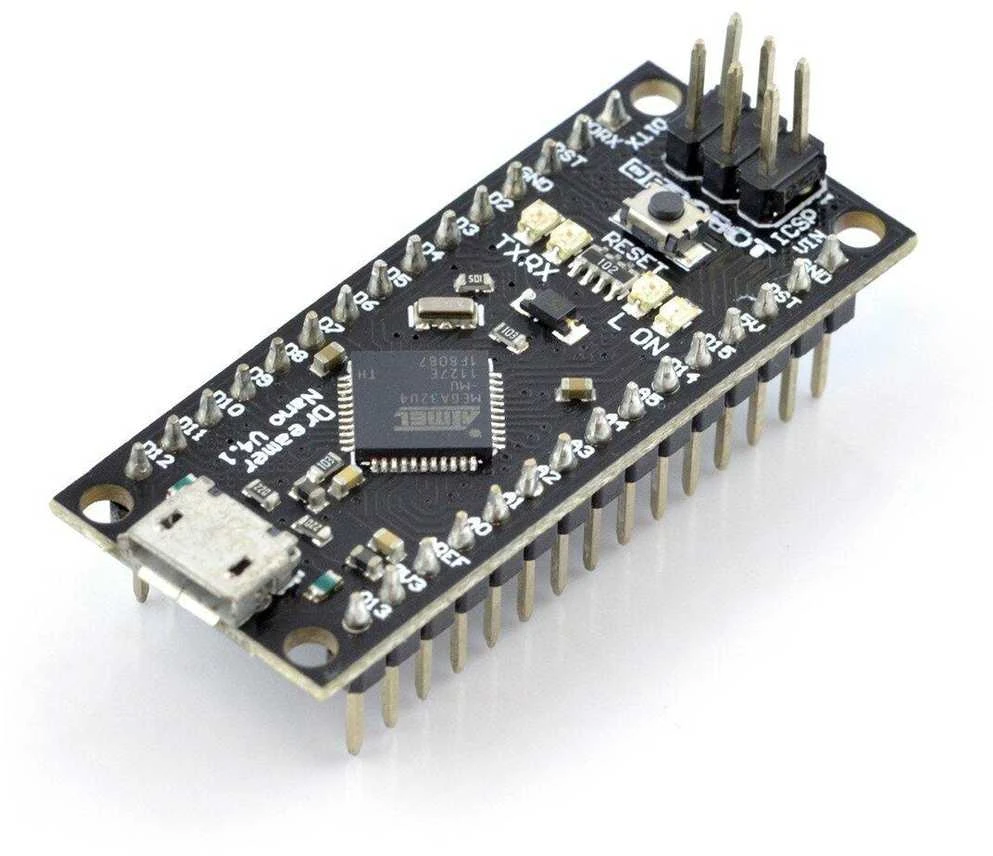

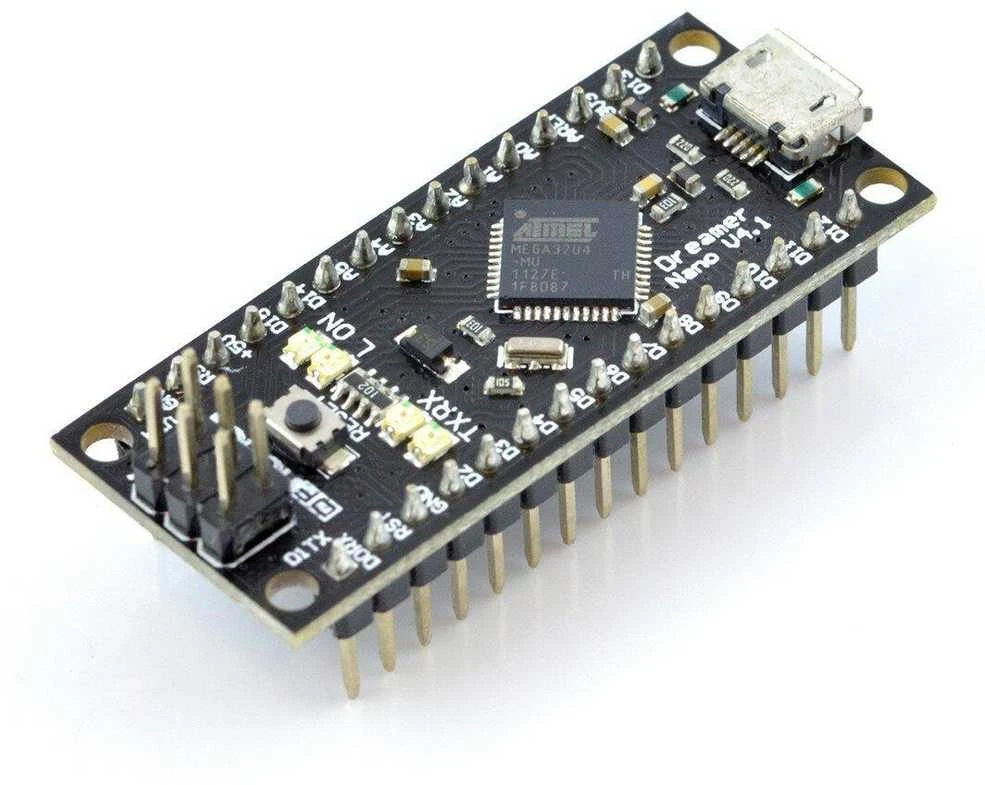

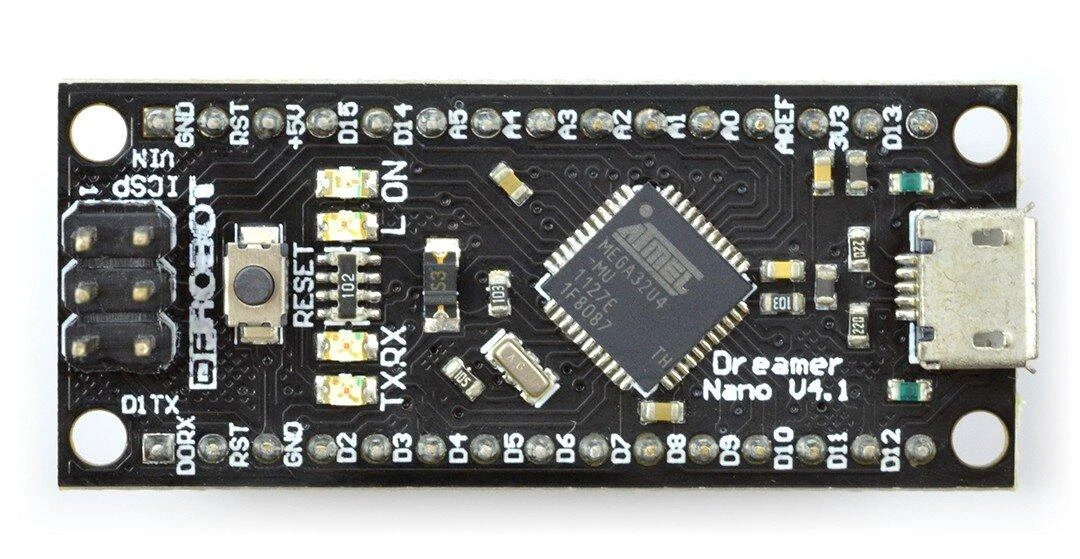

Plokštėje mikrovaldiklis ATmega32u4, kuriame yra 20 skaitmeninių įėjimų / išėjimų, iš kurių 7 gali būti naudojami kaip PWM išėjimai (pvz., variklio valdymui) ir 12 kaip analoginiai įėjimai. Modifikuota 16 MHz taktiniu signalu. Modulis taip pat turi: micro USB jungtį, lizdą, mygtuką RESET ir išėjimus, skirtus AVR programatoriui prijungti.

Specifikacijos:

Maitinimo įtampa: nuo 6,5 iki 12 V
Loginių išėjimų įtampa: 5 V
Programuojamas per micro USB
Pilnai suderinamas su Arduino Leonardo
Mikrovaldiklis: ATmega 32u4
Maksimalus laikrodžio dažnis: 16 MHz
SRAM: 2,5 kB
Atmintinė: 32 kB (8 kB skirta įkrovos programai)
EEPROM atmintis: 1 kB
Portai I/O: 20
PWM išėjimai: 7
Analoginių įėjimų skaičius: 12 (A/C keitiklio kanalai)
Nuoseklios sąsajos: UART, SPI, I2C
Išoriniai pertraukimai
Jungtis: micro USB lizdas (USB laidas parduodamas atskirai)
ISP jungties litavimas
I2C sąsajos jungtys yra prieinamos skaitmeniniuose išėjimuose: SDA - D2 ir SCL - D3
Matmenys: 45 x 20 x 20 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-02687
Modelio pavadinimas

AN-02687

Atsiliepimų nėra

Atsiliepimų politika

1. Ar ši plokštė pilnai suderinama su Arduino?

Taip, DFRobot Dreamer Nano V4.0 yra visiškai suderinama su Arduino Leonardo. Tai reiškia, kad galite naudoti Arduino IDE programinę įrangą ir didžiąją dalį bibliotekų bei pavyzdžių be jokių pakeitimų. Šis atviro kodo mikrokontroleris palengvina projektavimą.

2. Kiek skaitmeninių ir analoginių įėjimų turi mikrokontroleris?

Valdymo plokštė turi 20 universalių įvesties/išvesties kaiščių. Iš jų 12 gali veikti kaip analoginiai įėjimai, o 7 palaiko PWM signalą. Toks skaičius jungčių leidžia prijungti daug įvairių jutiklių, mygtukų ar šviesos diodų vienu metu.

3. Kaip programuojamas šis mikrokontroleris?

Plokštė programuojama per įprastą micro USB jungtį, naudojant Arduino kūrimo aplinką. Nereikia atskiro programatoriaus, tai labai patogu pradedantiesiems. Valdiklis gali būti maitinamas tiesiogiai per USB laidą, kuris nėra įtrauktas į komplektą.

4. Kokios komunikacijos sąsajos yra prieinamos?

Gamintojas įdiegė standartines sąsajas: UART, SPI ir I2C. Paskutinė iš jų yra išvesta į specifinius kaiščius D2 ir D3. Šios periferinės jungtys yra būtinos norint prijungti ekranus, atminties modulius ar kitus priedus prie pagrindinės sistemos.

5. Kokią maitinimo įtampą reikia tiekti?

Išorinį maitinimą reikia tiekti nuo 6.5 iki 12 voltų. Loginių signalų lygis yra 5 voltai. Toks maitinimo šaltinio diapazonas suteikia lankstumo naudojant įvairius akumuliatorius ar adapterius jūsų elektroniniam prototipui.
