Gravity, LIS2DW12, 3 ašių...

Name: Gravity, LIS2DW12, 3 ašių akselerometras ±2g/±4g/±8g/±16g, I2C, DFRobot SEN0409
Brand: Dfrobot
SKU: 16528125
Price: 11.19 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

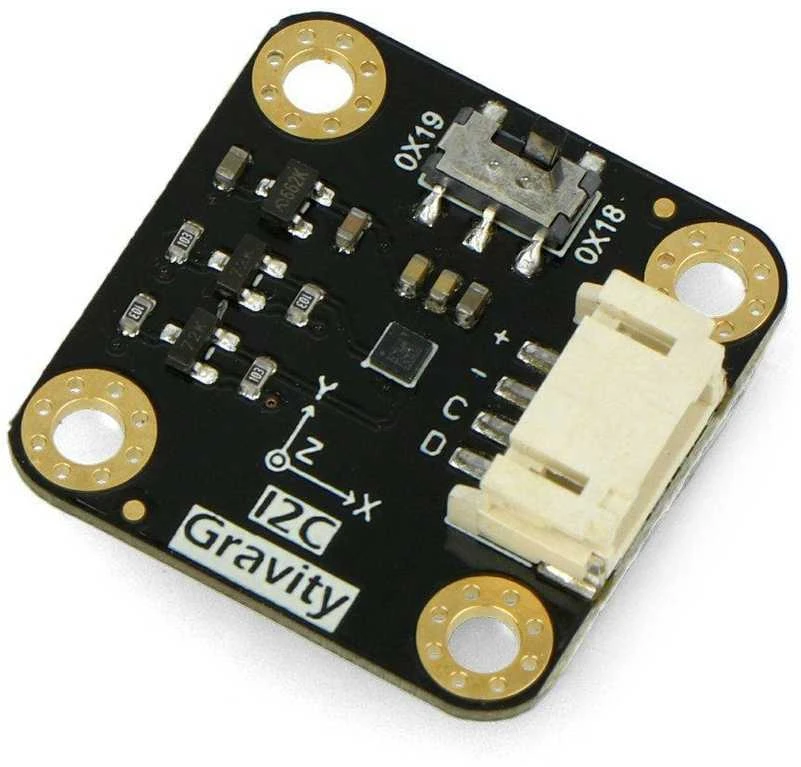

Gravity modulis yra 3 ašių akselerometro pavidalo, kuris leidžia išmatuoti tiesinį pagreitį. Turi įmontuotą LIS2DW12 mikroschemą (priklausančią populiariajai LIS serijai), maitinamas nuo 3,3 V iki 5 V įtampos. Be to, DFRobot jutiklis turi galimybę išmatuoti pagreitį ± 2 g / ± 4 g / ± 8 g / ± 16 g. Matavimo dažnis svyruoja nuo 1,6 Hz iki 1600 Hz.

Specifikacijos:

Modulio tipas: akselerometras
Tikslas: matuoti tiesinį pagreitį
Įterptas lustas: LIS2DW12
Pagreičio matavimo diapazonas: ± 2 g / ± 4 g / ± 8 g / ± 16 g
Matavimo dažnis: nuo 1,6 Hz iki 1600 Hz
Maitinimo įtampos diapazonas: nuo 3,3 V iki 5 V
Veikimo srovė:

Mažos galios režimu nuo 8 µA iki 10 µA
apie 0,12 mA didelio našumo režimu

Jungties standartas: Gravity
Sąsaja: I2C magistralė

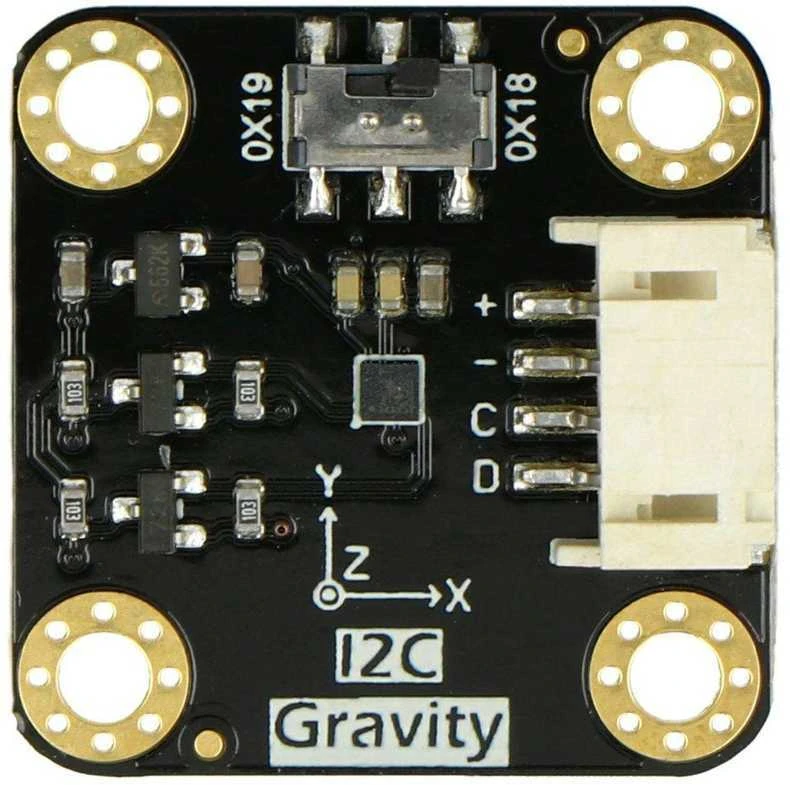

I2C sąsajos adresas:

0x19 (numatytasis)
0x18 (neprivaloma)

16 bitų duomenų išvestis
Darbinės temperatūros diapazonas: nuo -40 °C iki 85 °C
Atsparumas smūgiams 10000 g
Miego ir pabudimo funkcija
Labai žemas triukšmo lygis: 1,3 mg RMS (mažos energijos suvartojimo režimas)
32 lygių FIFO
Atitinka ECOPACK, RoHS ir Green reikalavimus
Modulio matmenys: 27 x 27 mm
Montavimo angos dydis:

vidinis skersmuo: 3,1 mm
išorinis skersmuo: 6 mm

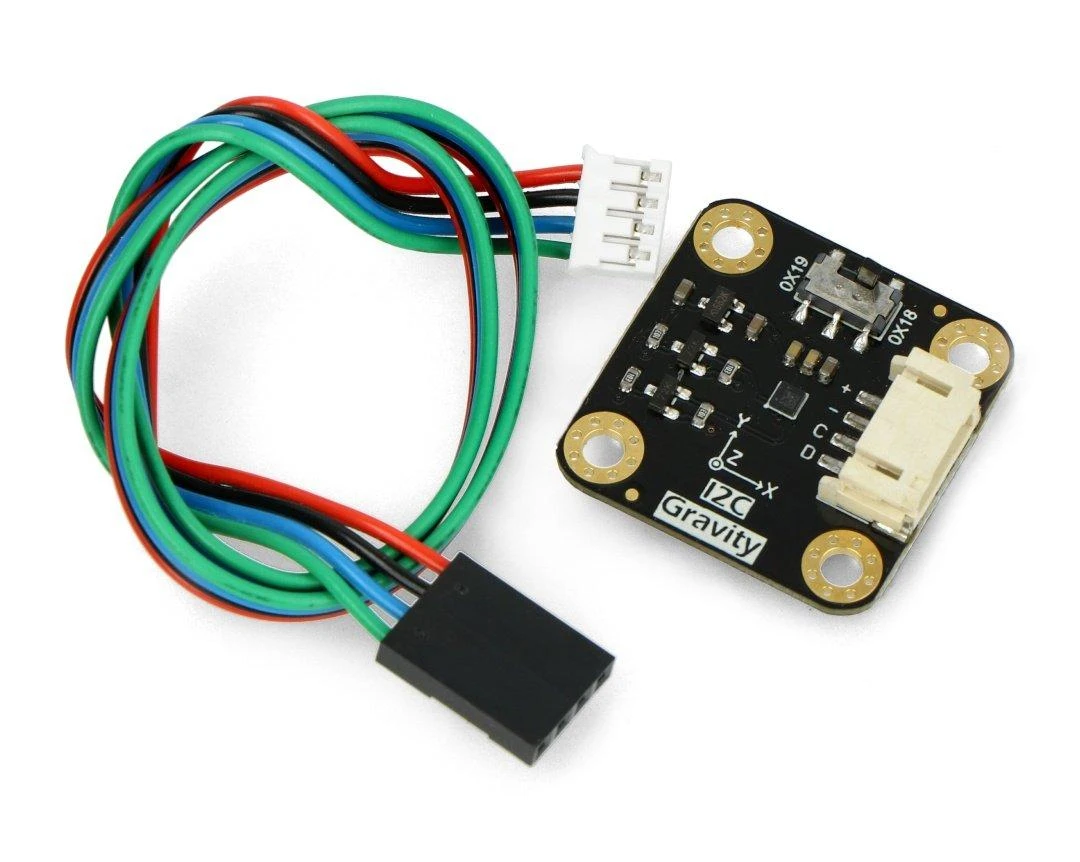

Komplekte:

Gravity - H3LIS200DL - 3 ašių akselerometras - I2C - iš DFRobot
Gravity 4 kontaktų I2C/UART jungties laidas - x1

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-19915
Modelio pavadinimas

AN-19915

Gamintojas Dfrobot
Tipas Akselerometrai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius pagreičius gali užfiksuoti šis jutiklis?

Šis Gravity akselerometras matuoja tiesinį pagreitį keturiais skirtingais jautrumo lygiais: ±2g, ±4g, ±8g ir ±16g. Toks universalus matavimo diapazonas leidžia naudoti įrenginį įvairiuose projektuose, nuo lėtų judesių stebėjimo iki staigių vibracijų fiksavimo. Jutiklis puikiai tinka judesio valdymui.

2. Kaip prijungti modulį prie valdiklio?

Prijungimas atliekamas naudojant standartinę I2C magistralę, kuri palengvina ryšį su dauguma populiarių mikrokontrolerių. Įrenginys turi numatytąjį 0x19 adresą. Komplekte yra specialus Gravity jungties laidas, užtikrinantis patikimą sujungimą be litavimo. Sąsaja yra labai paprasta ir patogi.

3. Koks yra šio įrenginio duomenų gavimo greitis?

Matavimo dažnis yra konfigūruojamas ir gali siekti nuo 1,6 Hz iki 1600 Hz. Didelis našumas leidžia fiksuoti net labai greitus pokyčius. Įtaisas siūlo 16 bitų skiriamąją gebą, užtikrinančią tikslius duomenis. Tai svarbu greito judėjimo analizei.

4. Ar šis akselerometras tinka neakivaizdžiam darbui?

Taip, dėka įdiegtų energijos taupymo funkcijų. Mažos galios režime srovės suvartojimas yra tik 8–10 µA, o veikiant didelio našumo režimu – apie 0,12 mA. Yra miego ir pabudimo režimai. Tai puikus sprendimas nešiojamai įrangai, maitinamai baterijomis.

5. Kokioje įtampoje veikia šis komponentas?

Maitinimo įtampa gali būti nuo 3,3 V iki 5 V, todėl jis yra suderinamas su įprastais Arduino ir kitais plėtimosi moduliais. Toks lankstus maitinimo diapazonas supaprastina integravimą į jau esančias sistemas. Įrenginys neturi jokių papildomų maitinimo grandinių.
