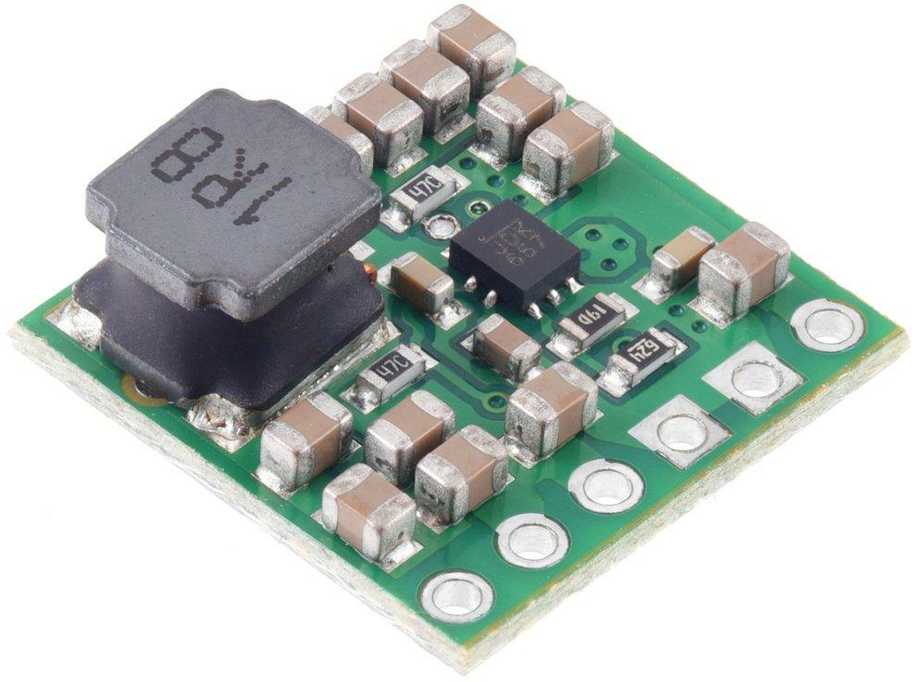

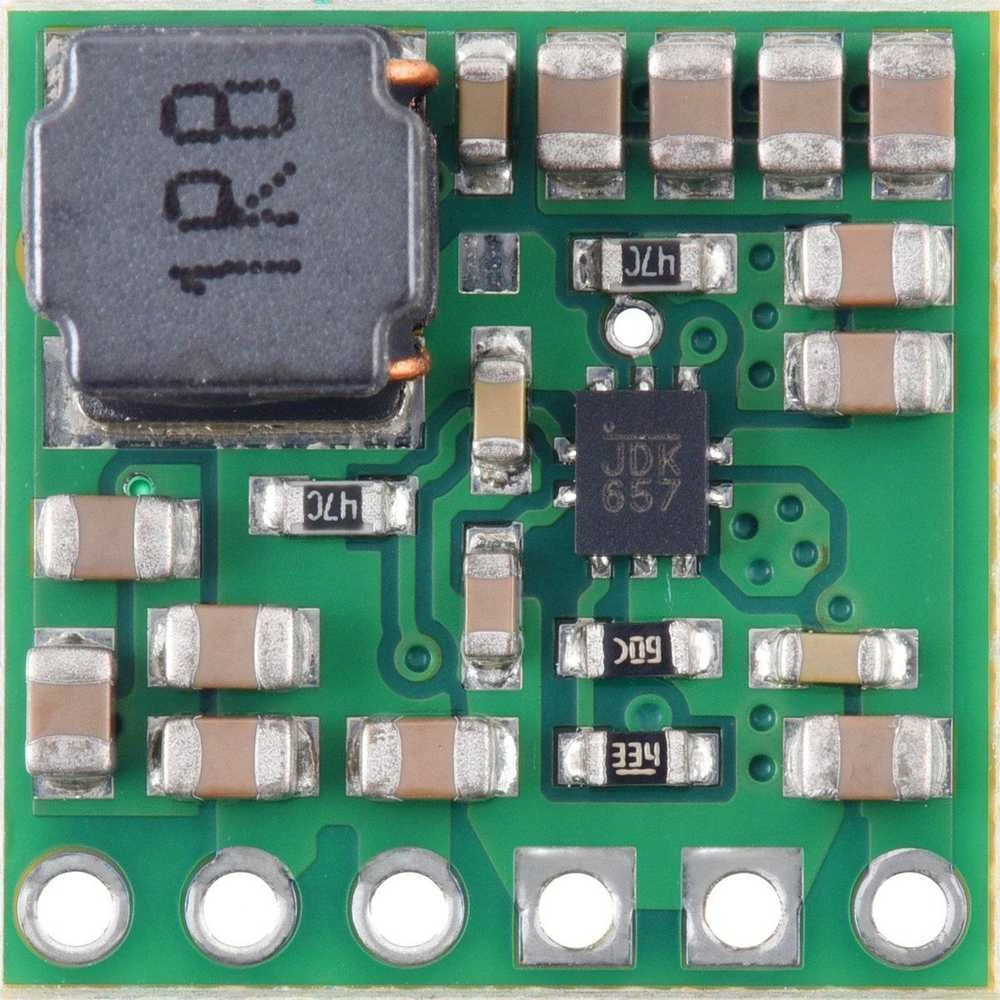

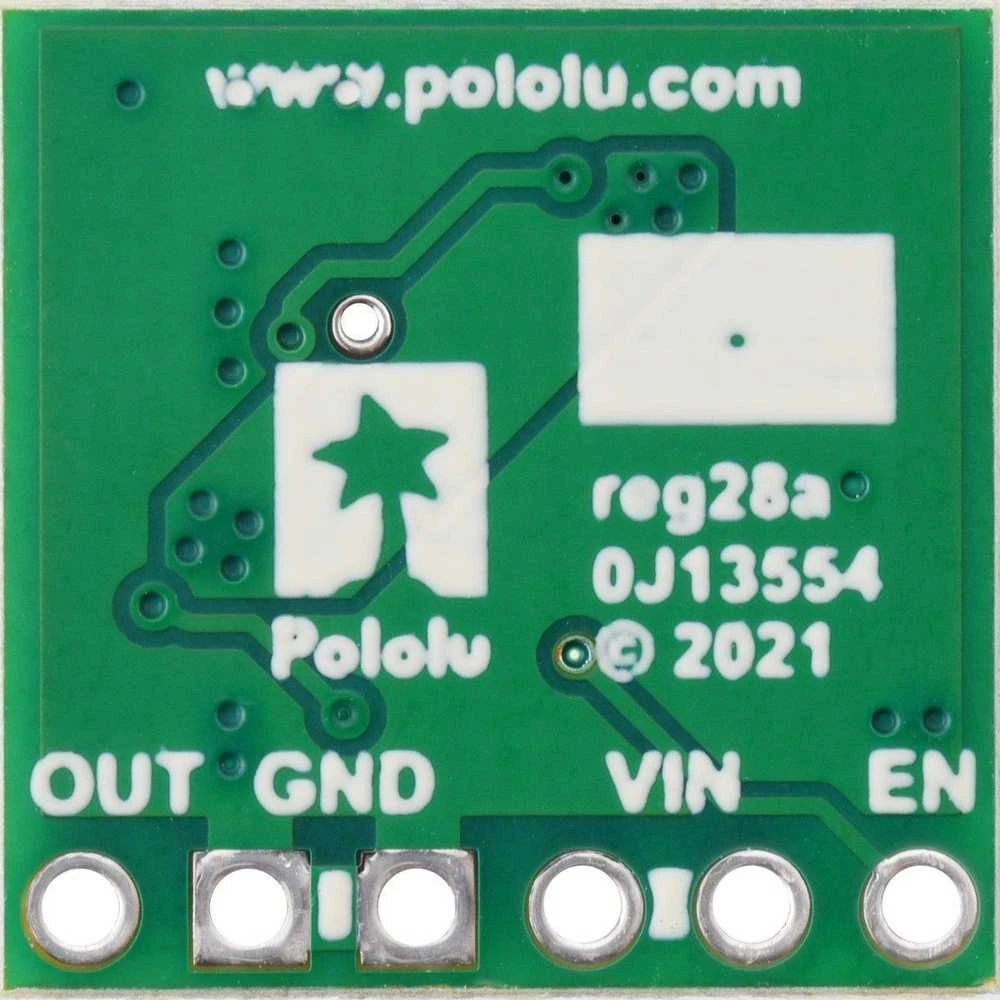

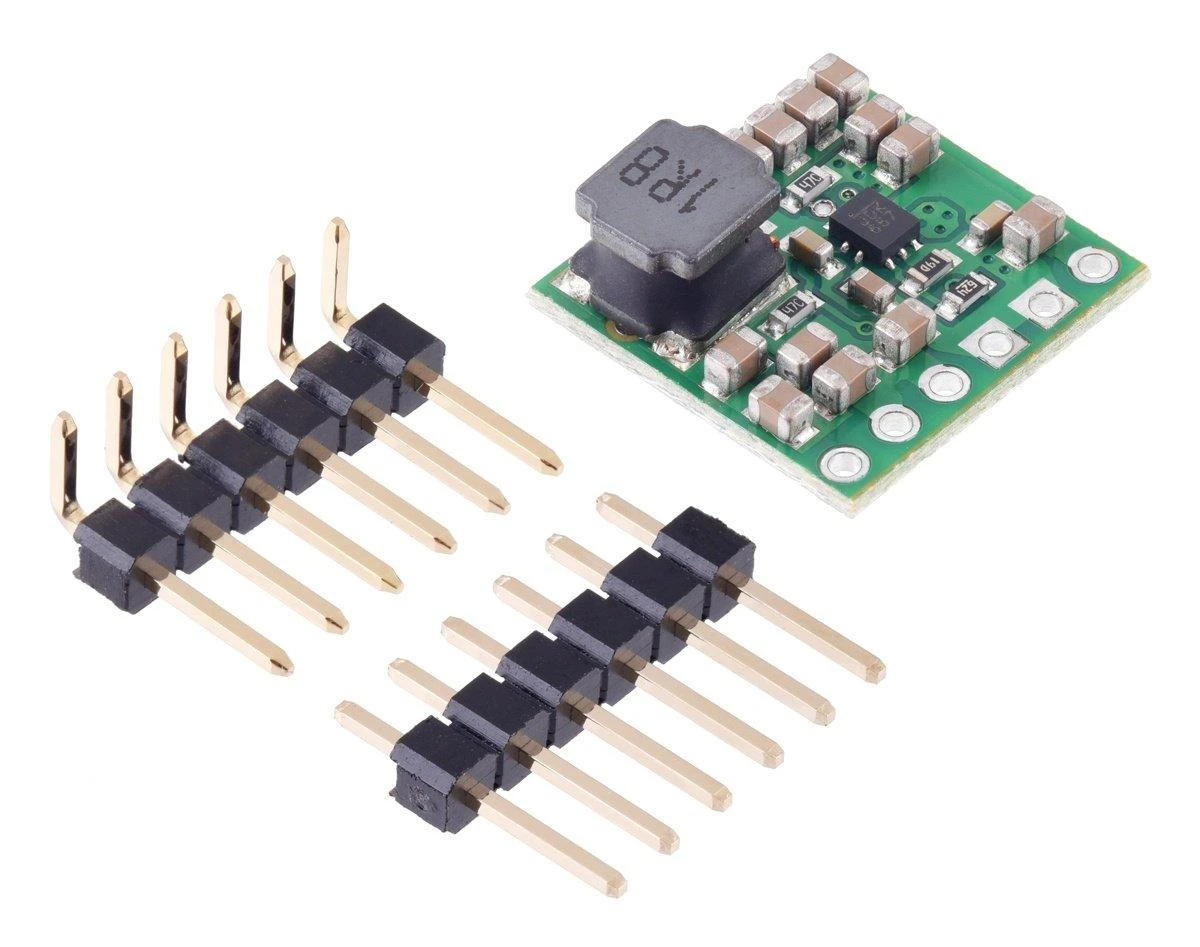

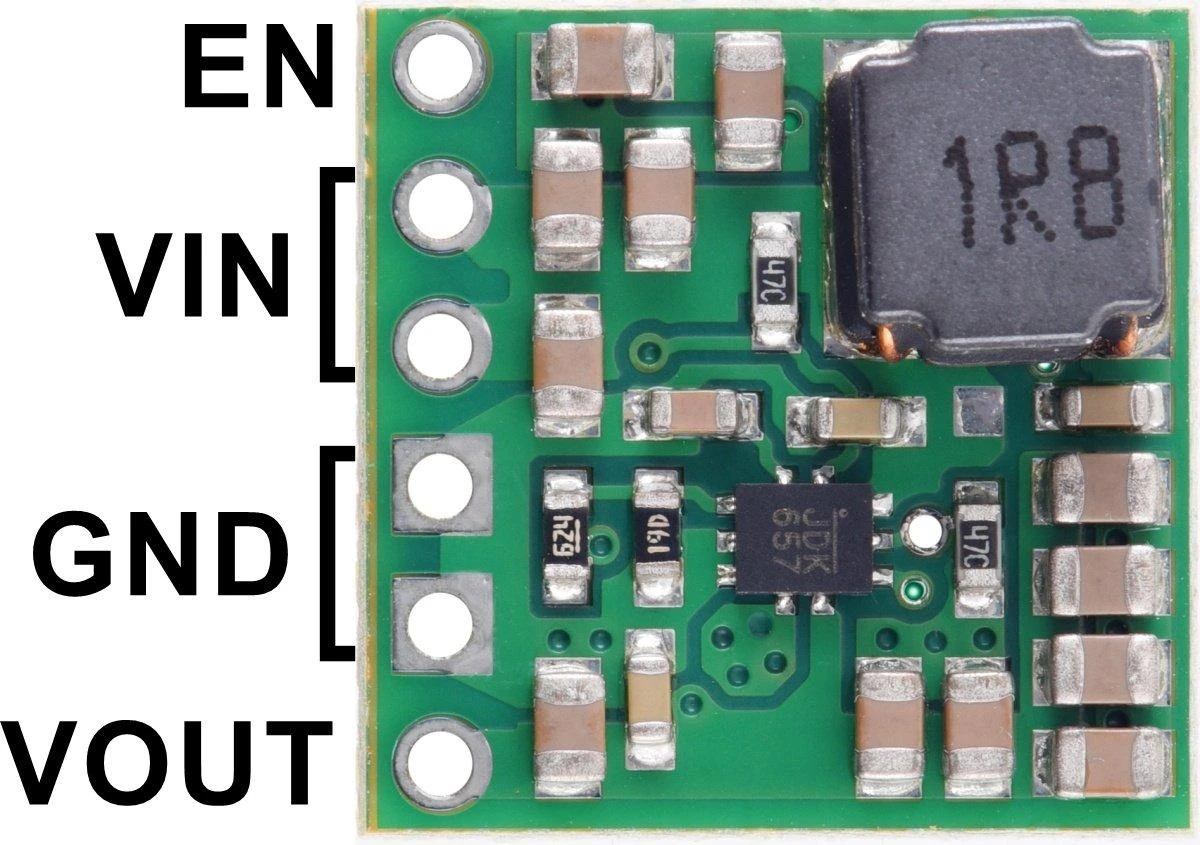

Pololu prekės ženklo step-up keitiklis, kurio išėjimo įtampa yra 9 V, o talpa – 3.5 A. Maitinimo įtampa svyruoja nuo 1,3 V iki 9 V (pradžios įtampa yra 2,7 V). Tipiškas keitiklio efektyvumas svyruoja nuo 90% iki 95%, priklausomai nuo įėjimo įtampos ir apkrovos. Modulis turi temperatūros apsaugą, viršijus temperatūros slenkstį jis išsijungs.

Specifikacijos:

Įvesties įtampa: nuo 1,3 V iki 9 V (minimali įtampa grandinės veikimui yra 2,7 V)
Išėjimo įtampa: 9 V (4% tikslumu)

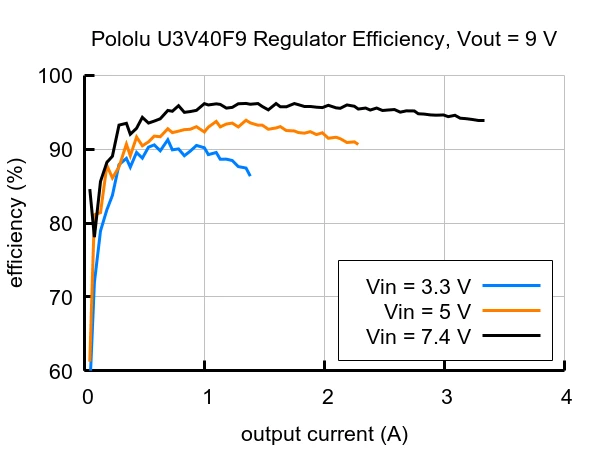

Tipinis efektyvumas: nuo 90% iki 95%, priklausomai nuo įėjimo įtampos ir apkrovos
Perjungimo dažnis: ~600 Hz esant didelei apkrovai
Energiją taupantis režimas

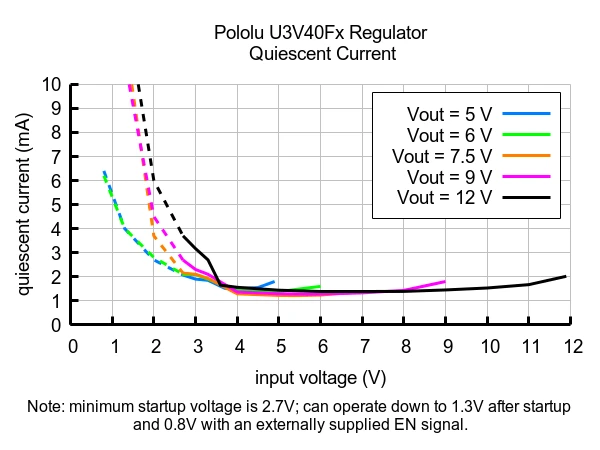

Tipinė tuščiosios eigos srovė yra mažesnė nei 2 mA
9,5 amperų jungiklis leidžia:
Momentinė įėjimo srovė iki 9,5 A
Iki 4,5 A įėjimo srovė kelias sekundes
Iki 4 A įėjimo srovė ilgesnį laiką
Integruota apsauga:
Išjungimas dėl per didelės temperatūros
Minkšto paleidimo funkcija riboja įsijungimo srovę ir palaipsniui didina išėjimo įtampą
Išėjimo apsauga nuo viršįtampio (paprastai 16,5 V)
įėjimo srovės ribojimo ciklas iki 9,5 A

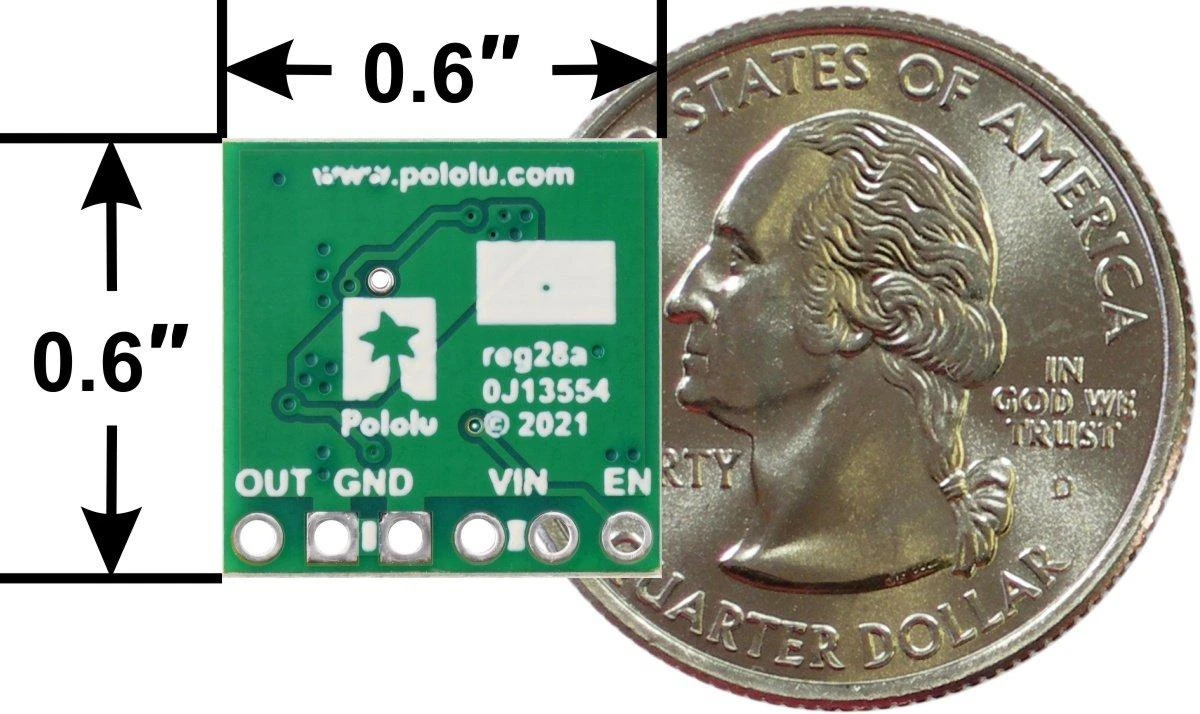

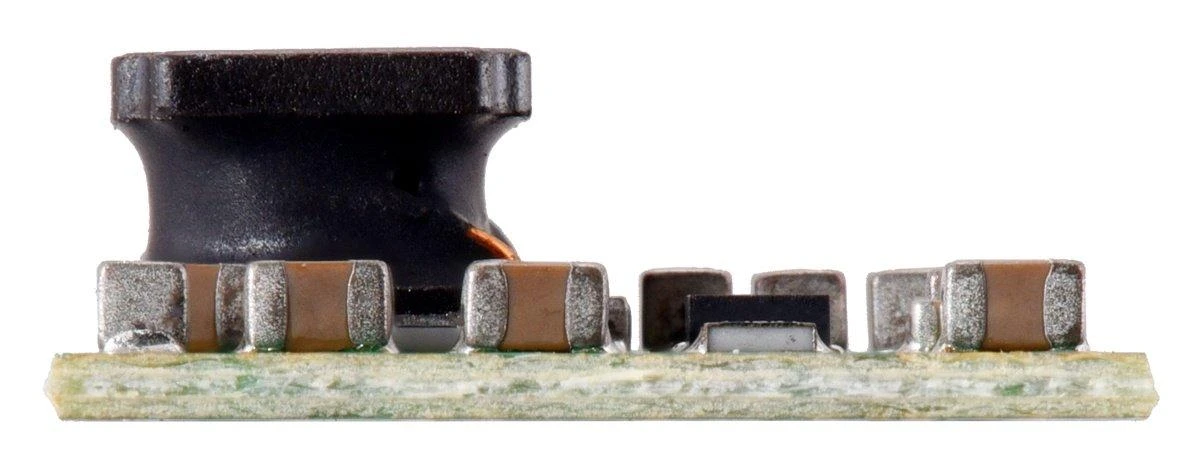

Matmenys: 15,2 x 15,2 x 5,6 mm
Svoris: 1,5 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-20743
Modelio pavadinimas

AN-20743

Gamintojas Pololu
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią įtampą gali padidinti šis Pololu reguliatorius?

Šis žingsninis keitiklis padidina žemą įėjimo įtampą iki fiksuotos 9 voltų reikšmės. Įrenginys veikia su įvairiais šaltiniais, nes jo darbinė įtampa gali svyruoti nuo 1,3 V iki 9 V. Toks stiprintuvas yra puikus sprendimas maitinti įrangą, kuriai reikia aukštesnės įtampos, nei turi akumuliatorius ar baterija.

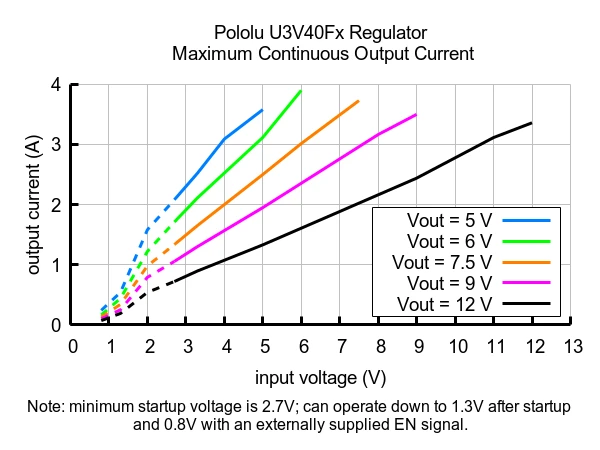

2. Kokią maksimalią srovę gali tiekti šis stiprintuvas?

Maksimali išėjimo srovė yra 3,5 ampero. Šis aukštos galios keitiklis leidžia maitinti galingesnius vartotojus. Modulis turi integruotą apsaugą, kuri riboja per didelę srovę ir užtikrina saugų darbą. Prietaisas tinka projektams, reikalaujantiems didesnės galios.

3. Ar šis modulis turi apsaugą nuo perkaitimo?

Taip, įrenginyje yra integruota terminė apsauga. Kai korpuso temperatūra viršija leistiną ribą, sistema automatiškai išsijungia. Ši funkcija apsaugo komponentus nuo pažeidimo ir pailgina įrenginio tarnavimo laiką. Atvėsus, keitiklis vėl pasirengs darbui.

4. Koks yra šio keitiklio efektyvumo lygis?

Tipinis naudingumo koeficientas svyruoja nuo 90% iki 95%. Toks aukštas našumas pasiekiamas dėl pažangios grandinės schemos ir sumažina energijos nuostolius šilumos pavidalu. Vertė priklauso nuo tiekiamos įtampos ir prijungtos apkrovos. Dėl to maitinimo šaltinis išnaudojamas optimaliai.

5. Kokią minimalią įtampą reikia tiekti įvestyje?

Pradėti veikti grandinei reikia mažiausiai 2,7 volto. Tačiau pačioje įvestyje gali būti tik 1,3 V, kuri vėliau pakyla. Tai leidžia naudoti net beveik išsikrovusius vieno elemento akumuliatorius. Tokas platus įtampos diapazoną palaikantis keitiklis yra itin universalus.
