Name: Waveshare Varžinis lietimui jautrus ekranas Raspberry Pi mikrokompiuteriui - LCD IPS 3.5
Brand: Raspberry
SKU: 7913399
Price: 42.99 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

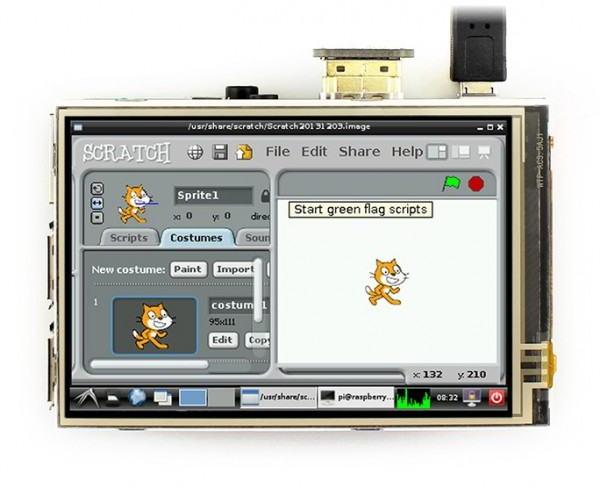

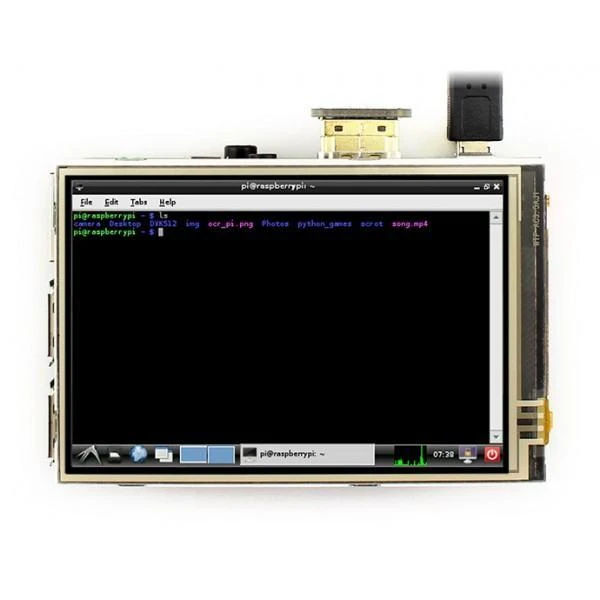

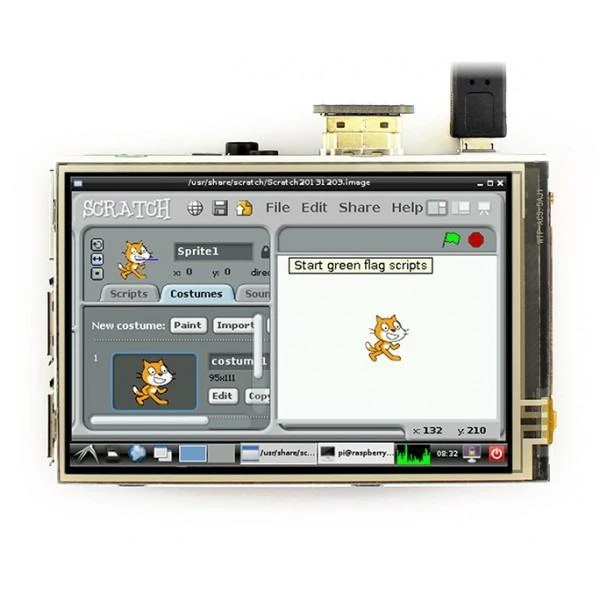

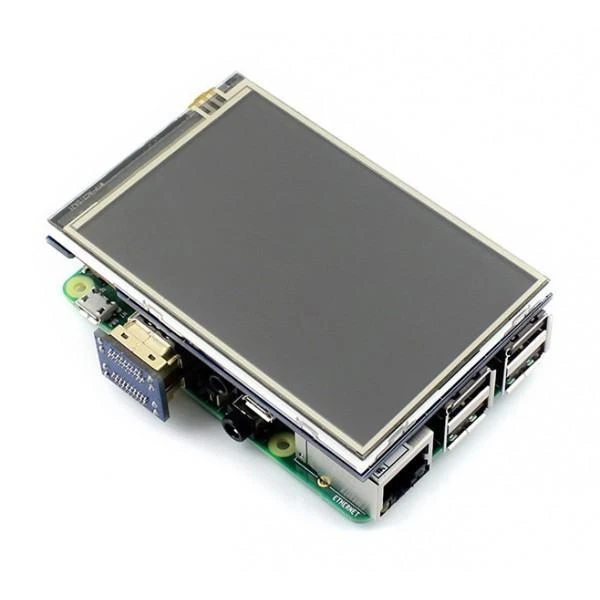

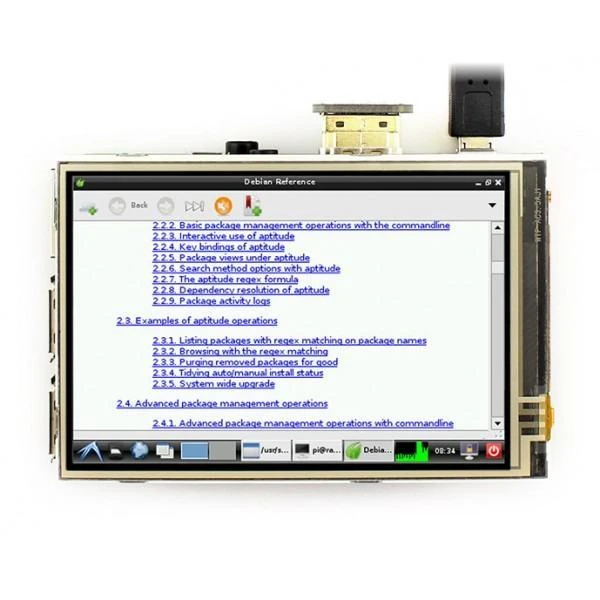

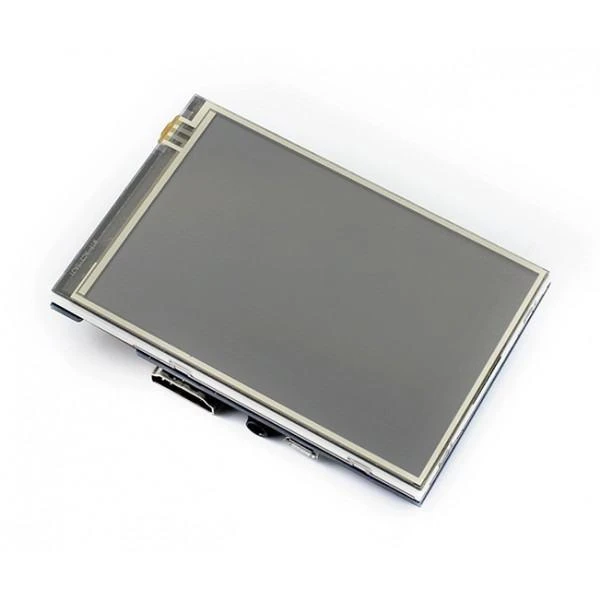

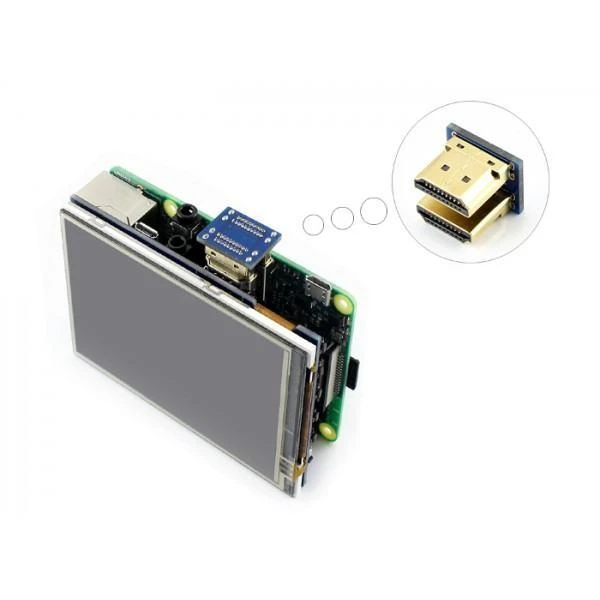

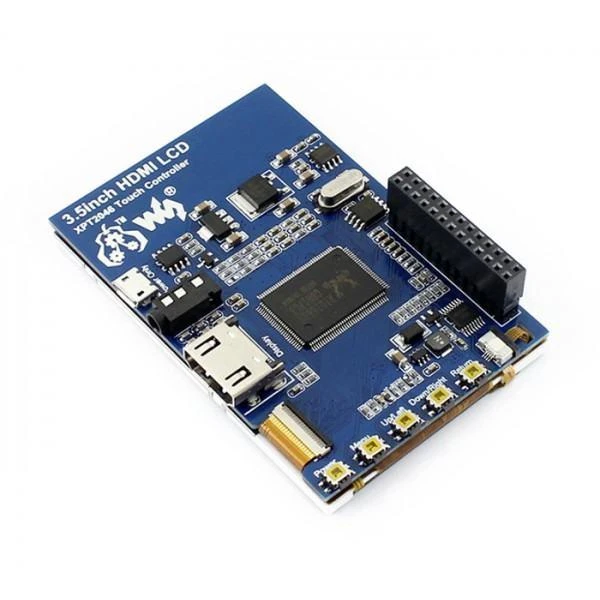

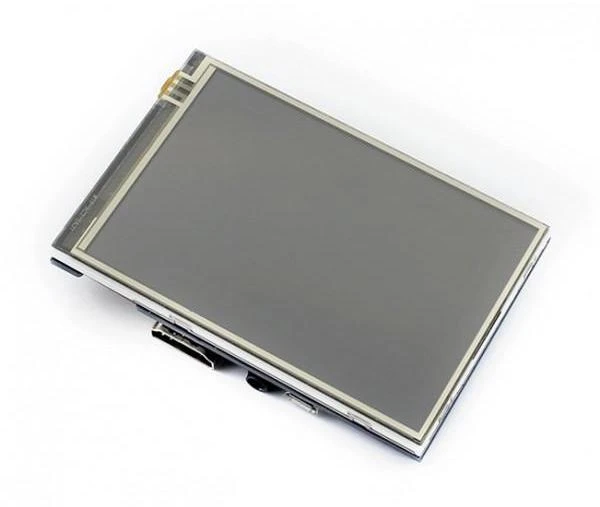

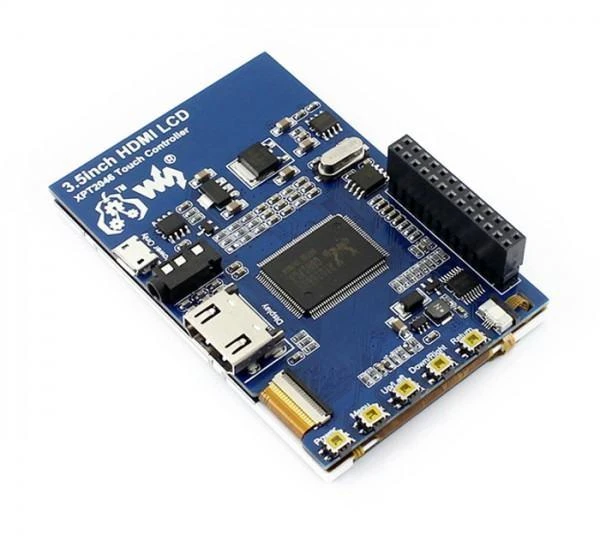

Varžinis lietimui jautrus ekranas su 3.5 colių įstrižaine ir 320 x 480 px raiška Raspberry Pi mikrokompiuteriui. Veikia kartu su Raspberry Pi version 3B, 2B, B+ and Zero. Galima naudoti GPIO lizdus kaip reguliatorius.

Tipas: lietimui jautrus ekranas, varžinis IPS
Įstrižainė: 3,5"
Rezoliucija: 480 x 320 px
Komunikacija SPI
Veikia su: Raspberry Pi 3/2/+/Zero
Įmontuoti mygtukai ir OSD meniu
AV jungtis

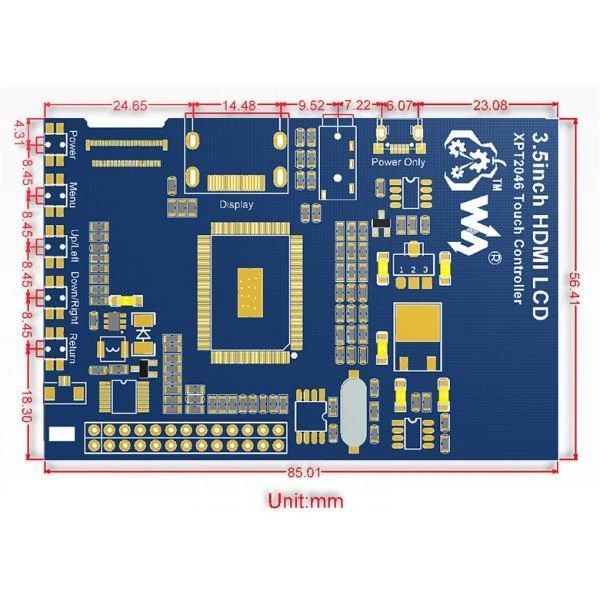

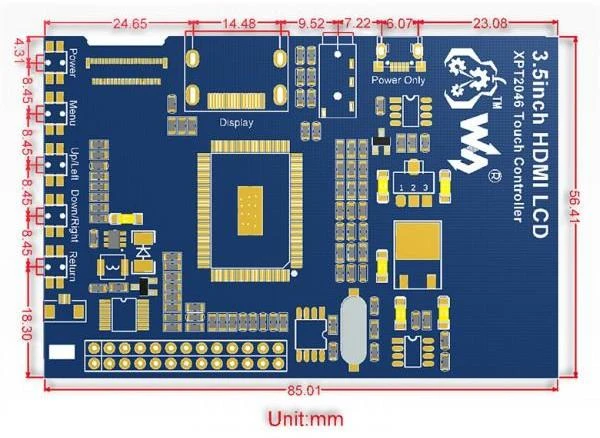

Matmenys: 85 x 56,5 mm

Waveshare Varžinis lietimui jautrus ekranas Raspberry Pi mikrokompiuteriui - LCD IPS 3.5 aprašymas - Prekės nuotrauka

GPIO sąsaja:

GPIO Kaištis	Simbolis	Aprašymas
1, 17	3,3V	Maitinimas 3,3 V.
2, 4	5V	Maitinimas 5 V.
3, 5, 7, 8, 10, 11 12,13,15,16, 18, 24	NC	Nepajungta.
6, 9, 14, 20, 25	GND	Įžeminimas.
19	TP_SI	SPI sąsajos įvestis lietimui jautriai panelei.
21	TP_SO	SPI sąsajos išvestis lietimui jautriai panelei.
22	TP_IRQ	Lietimui jautrios panelės pertraukimas.
23	TP_SCK	Lietimui jautrios panelės laikrodžio signalas SPI.
26	TP_CS	Lietimui jautrios panelės lusto pasirinkimas.

Ekrano tvarkyklės įrašymo instrukcija

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Raspberry
Modelis

AN-09101
Modelio pavadinimas

AN-09101

Gamintojas Raspberry

Atsiliepimų nėra

Atsiliepimų politika

1. Su kuriais Raspberry Pi modeliais veikia šis jutiklinis ekranas?

Šis 3.5 colio varžinis ekranas yra suderinamas su Raspberry Pi Zero, 3B, 2B ir B+ versijomis. Jis prisijungia per GPIO sąsają, palikdamas laisvus kaiščius kitiems priedams. Įdiegus reikiamas tvarkykles, ekranas tampa pilnai veikiančiu vaizdo išvesties ir valdymo įrenginiu.

2. Kokia yra šio jutiklinio skydelio rezoliucija ir kokybe?

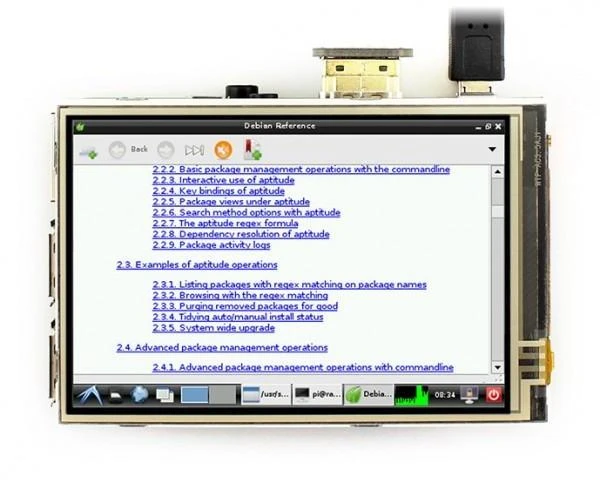

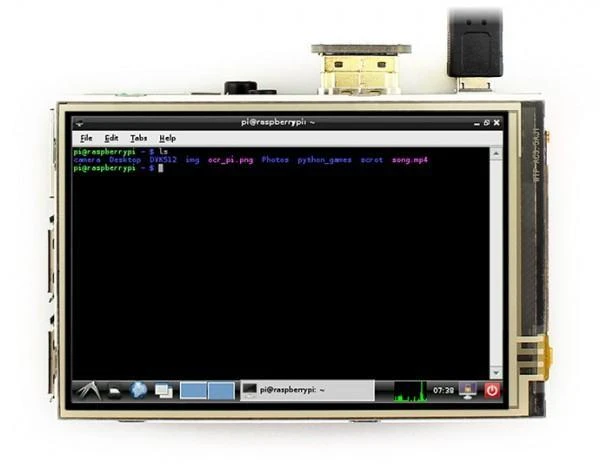

Ekrano raiška yra 480 x 320 pikselių, o technologija – IPS. Tai užtikrina gerus vaizdo parametrus ir plačius matymo kampus. Vaizdas perduodamas naudojant SPI ryšį, o ekrane taip pat yra integruoti fiziniai mygtukai ir OSD meniu papildomam valdymui.

3. Kaip prisijungti šį skydelį prie mikrokompiuterio?

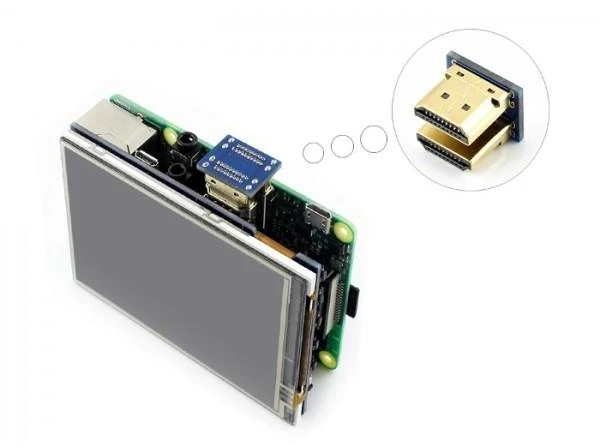

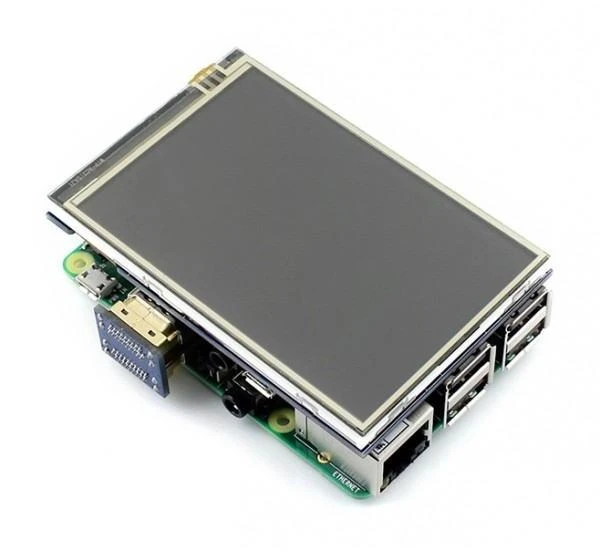

Prijungimas atliekamas tiesiogiai prie vieno plokštės GPIO lizdo. Ryšys palaikomas per SPI sąsają, o ekrano maitinimui naudojami 3.3V ir 5V kaiščiai. Papildomi laisvi kontaktai gali būti naudojami kaip įprasti valdymo išvadai jūsų projektuose.

4. Ar šis priedas turi integruotų valdymo elementų?

Taip, ekrano rėmelyje yra įmontuoti fiziniai mygtukai, skirti naršymui. Jie veikia kartu su ekrane rodomu OSD meniu. Ši funkcija leidžia greitai keisti pagrindinius nustatymus tiesiogiai iš įrenginio, nereikalinga papildoma klaviatūra.

5. Kokie yra šio jutiklinio priedo matmenys?

Šio lietimui jautraus skydelio matmenys yra 85 x 56.5 milimetro. Kompaktiškas dydis puikiai tinka nešiojamiems arba vietos ribotiems Raspberry Pi projektams. Jis užima minimalų plotą, nepakenkiant patogiam 3.5 colio vaizdo peržiūrėjimui.
