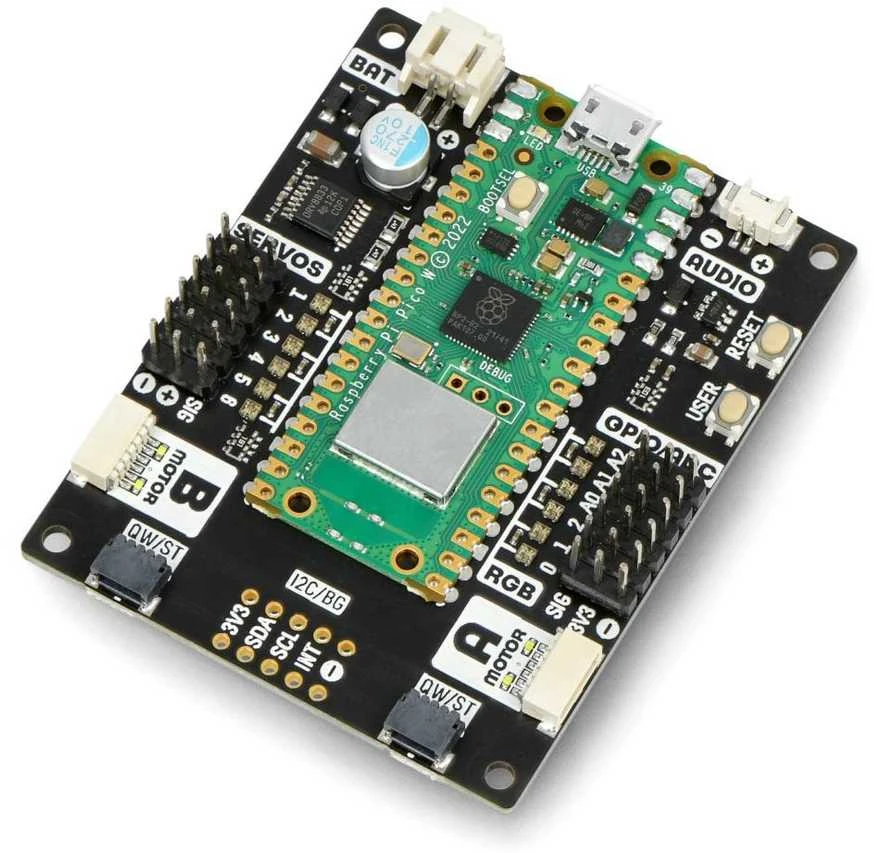

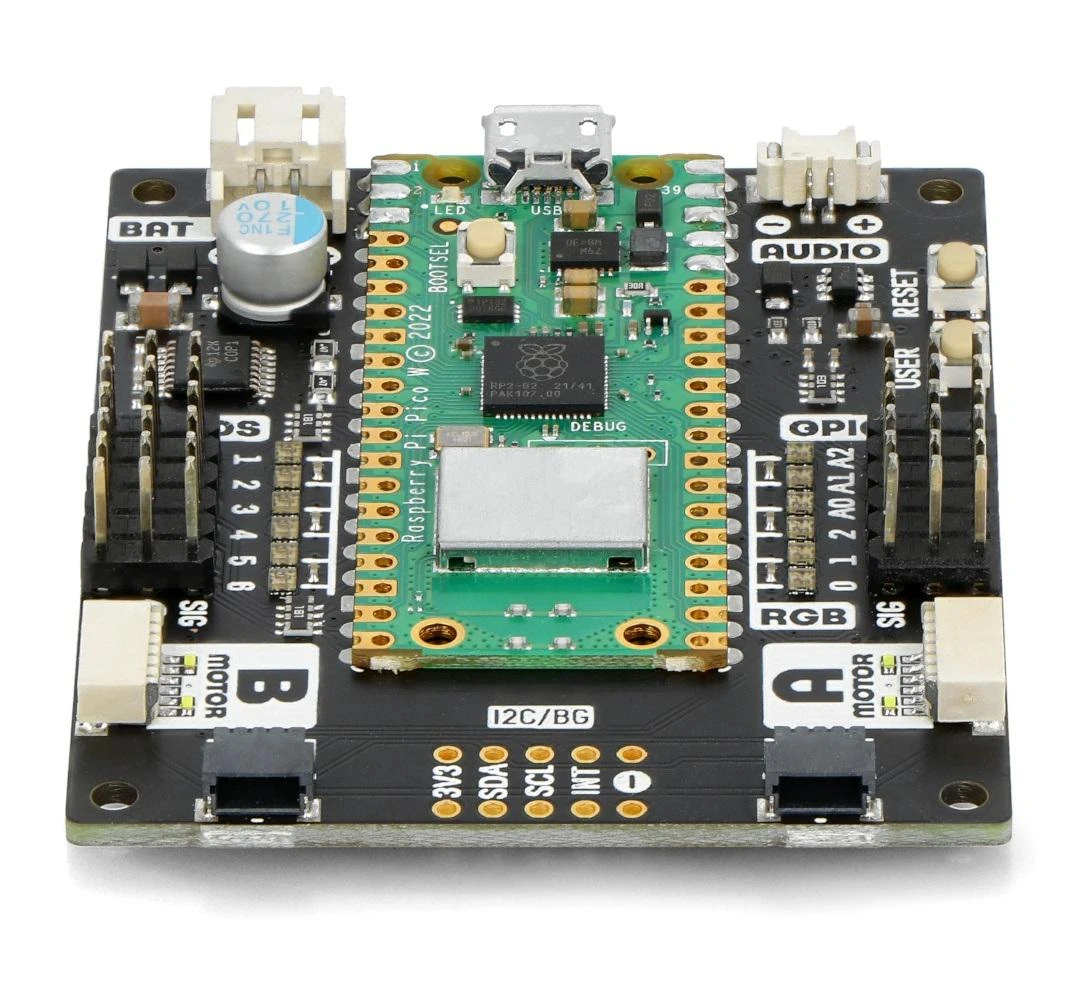

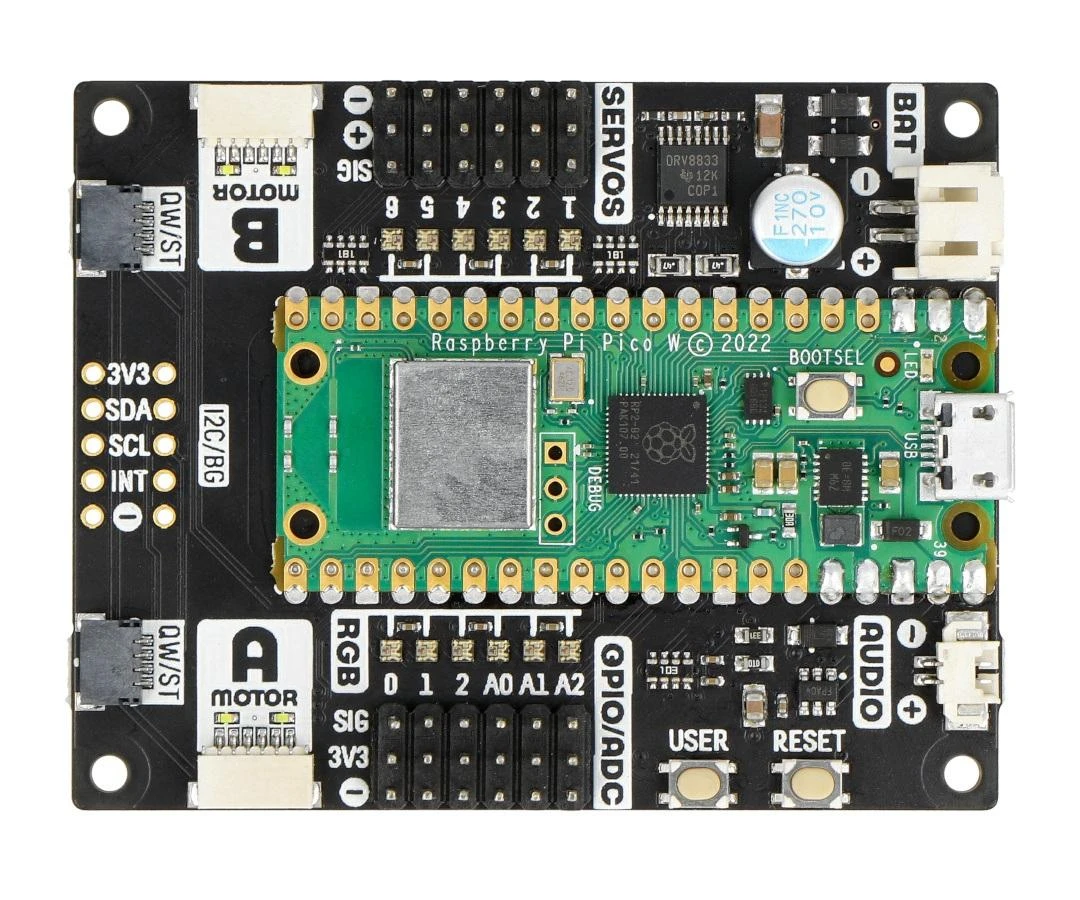

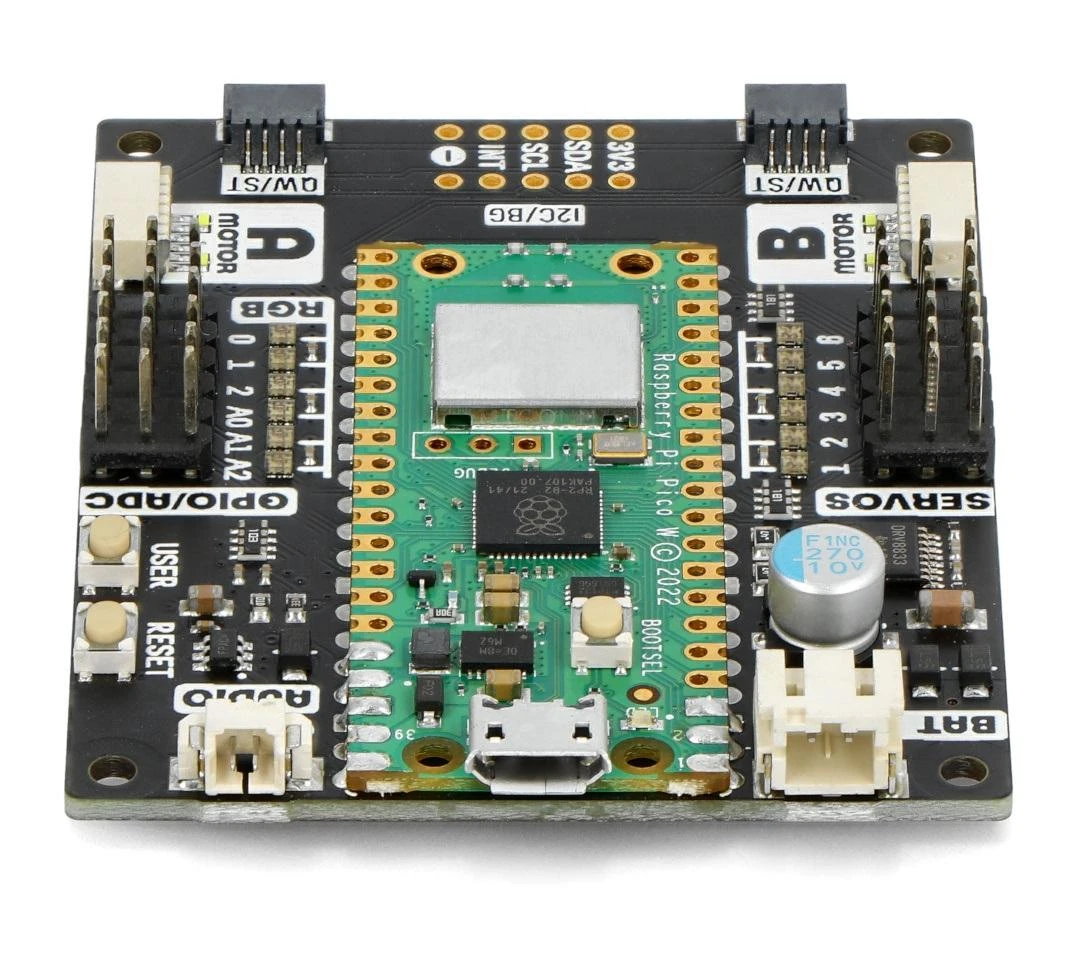

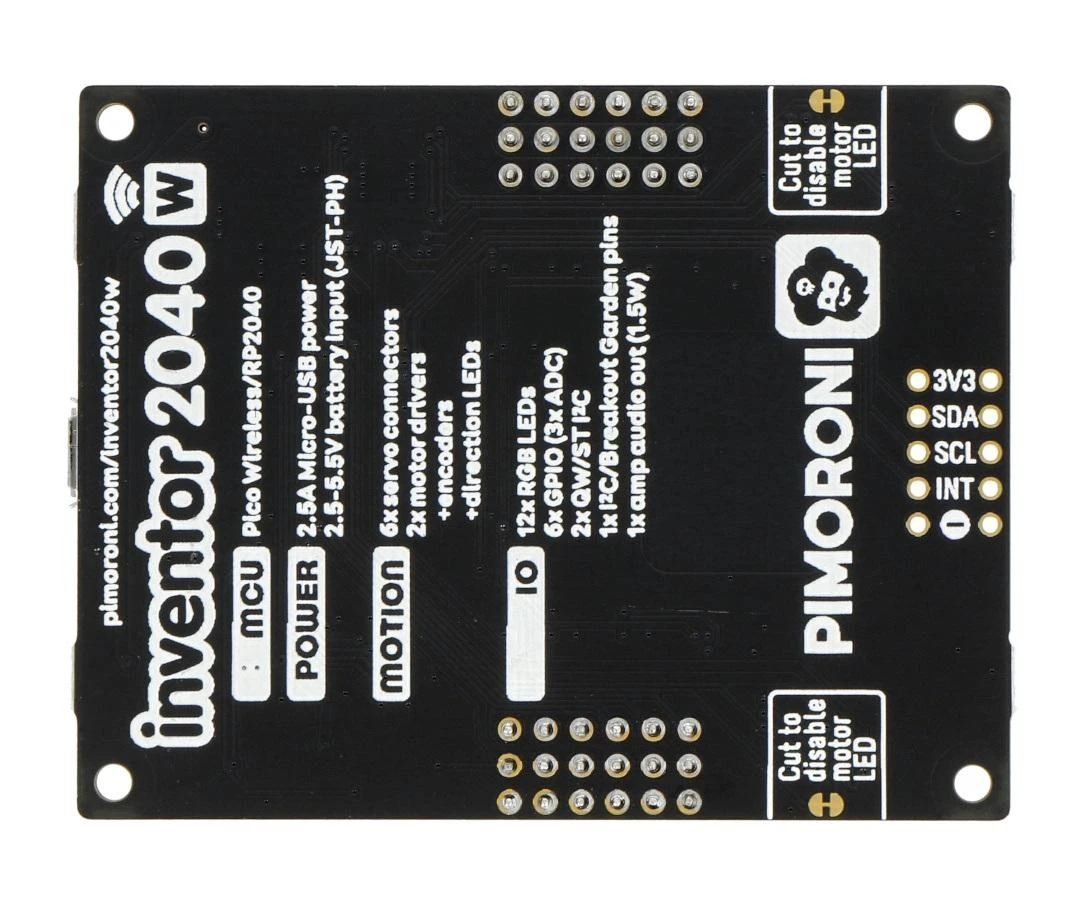

Inventor 2040W yra kūrimo plokštė su Raspberry Pi Pico W moduliu, palaikančiu 2,4 GHz WiFi belaidį ryšį. Projekte naudojant Inventor 2040W dėl plokštėje esančių sąsajų ir išėjimų atsiveria plačios galimybės. Tarp jų yra JST-SH jungtys varikliams prijungti, valdiklis su dvigubu H tilteliu (DRV8833), STEMMA QT/Qwiic arba PWM išvestys, skirtos valdyti servo. Plokštėje taip pat yra jungtis su garso išvestimi garsiakalbiui prijungti ir GPIO išvestis su analoginėmis įvestimis, 12 adresuojamų RGB šviesos diodų ir funkciniais mygtukais.

Specifikacijos:

Raspberry Pi Pico W

Dvigubas Arm Cortex M0+ taktinis dažnis iki 133 MHz
264 kB SRAM
2 MB QSPI flash atminties, palaikančios XiP
Maitinamas ir programuojamas per B tipo USB jungtį
2,4 GHz WiFi belaidis ryšys

2x JST-SH jungtys (6 kontaktų), skirtos varikliams prijungti
Dvigubo H tiltelio variklio valdiklis (DRV8833)

Variklio srovės riba (425 mA)
Šviesos diodai, rodantys variklio sukimosi kryptį

2 kontaktų jungtis (suderinama su Picoblade), skirta garsiakalbiui prijungti
2 kontaktų JST-PH jungtis, skirta akumuliatoriui prijungti (įėjimo įtampa nuo 2,5 V iki 5,5 V)
6x 3 kontaktų jungtys, skirtos prijungti servo
12x adresuojami RGB / Neopixels šviesos diodai
Vartotojo mygtukas
Reset mygtukas
2x STEMMA QT/Qwiic jungtys
Dydžiai: 52 x 66 x 12 mm
