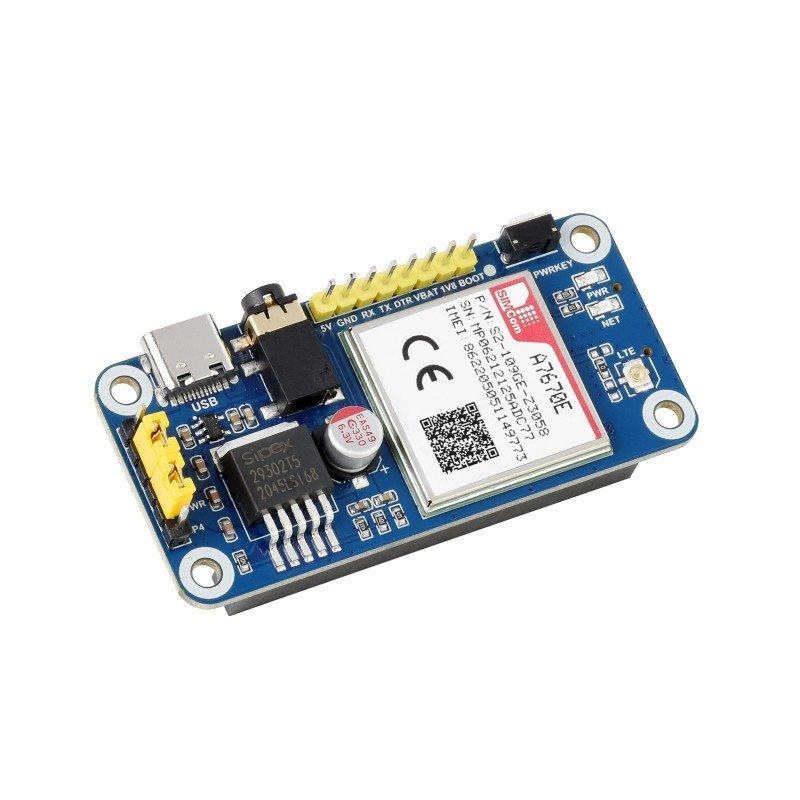

A7670E Cat-1 HAT yra modulis, palaikantis belaidžio ryšio režimus, įskaitant LTE-TDD LTE-FDD, GSM, GPRS ir EDGE, su 10 Mb/s atsisiuntimo greičiu ir 5 Mb/s uplink greičiu. Jis palaiko Windows / Linux operacines sistemas ir kelis tinklo protokolus. Modulio dydis yra toks pat kaip SIM7000 / SIM7070 serijos. AT komandos dažniausiai suderinamos su SIM7600 serija. Tinka IoT programoms, tokioms kaip nuotolinis informacijos apdorojimas, stebėjimo įrenginiai, POS, pramoniniai maršrutizatoriai, nuotolinė diagnostika ir kt.

Pagrindinės savybės:

Palaiko Raspberry Pi mini kompiuterius per 40 kontaktų I/O jungtį
Palaiko protokolus, įskaitant TCP/IP, HTTP(s), MQTT(s), FTP(s) ir SSL
Palaiko telefono ryšį, telefono skambučius, SMS
Palaiko LBS bazinės stoties padėties nustatymą, gali gauti apytikslę informaciją apie padėtį per korinį tinklą
TTS (tekstas į kalbą) funkcija, tekstas kinų / anglų kalbomis gali būti konvertuojamas į ištartus žodžius
Integruota USB sąsaja, skirta AT komandų, tinklo ryšio ir pan.
Integruotas garso lizdas, skirtas įrašyti garsą, skambinti, klausytis gaunamos TTS kalbos ir kt.
Atskiri dažniausiai naudojami A7670X modulio valdymo kaiščiai, palengvinantys prijungimą prie pagrindinių plokščių, tokių kaip Arduino / STM32

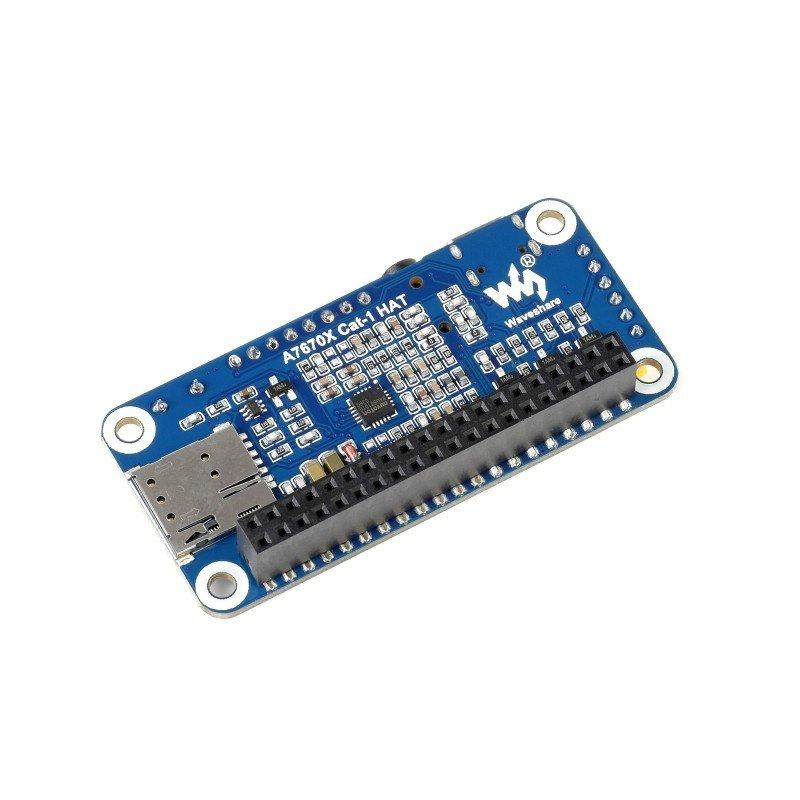

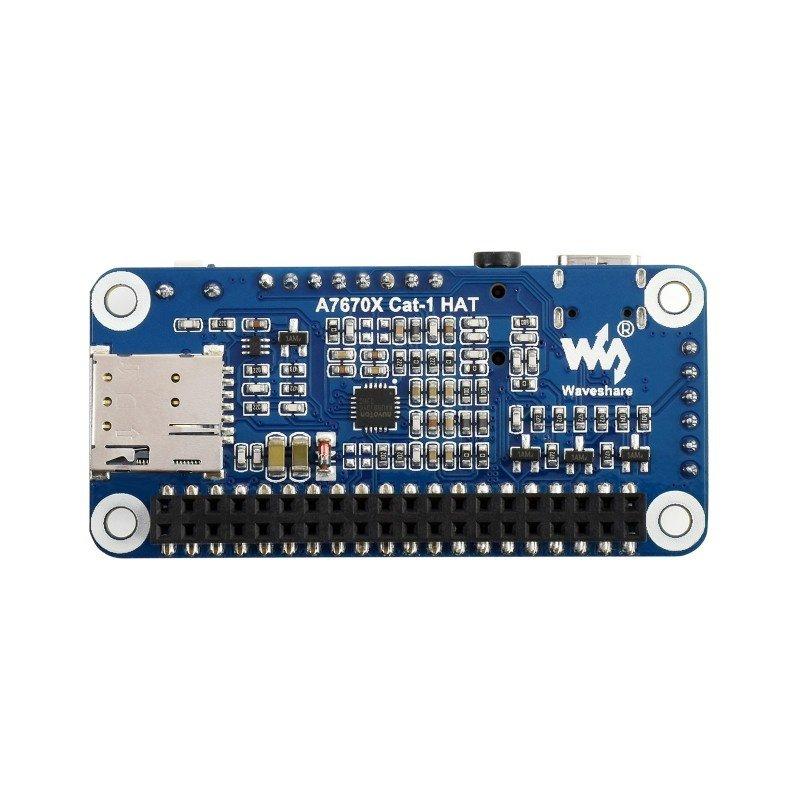

SIM kortelės lizdas palaiko 1,8 V / 3 V SIM kortelę
2 x LED indikatoriai, lengva stebėti veikimo būseną

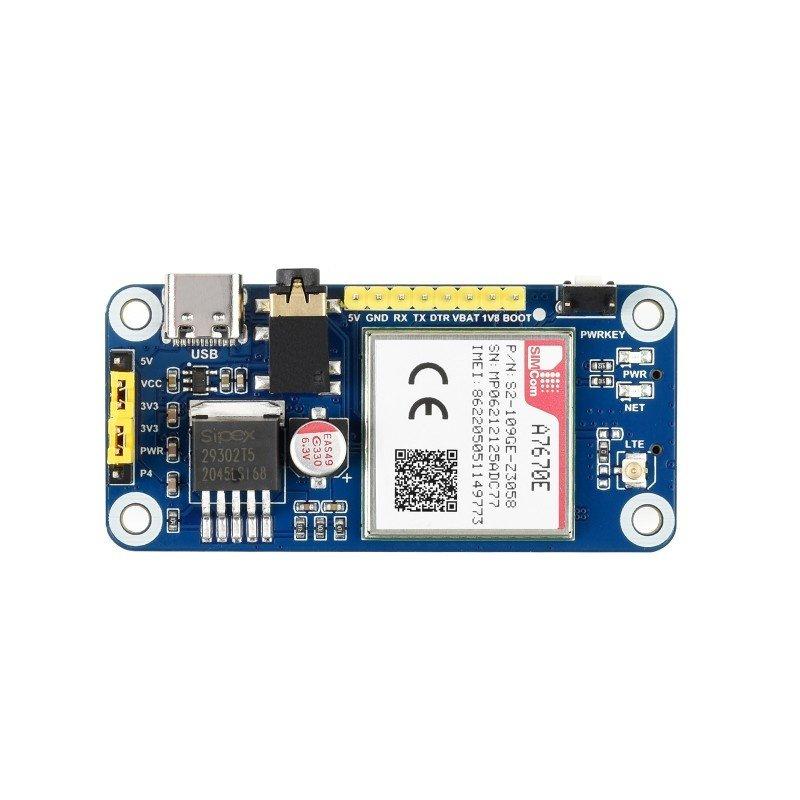

Integruotas įtampos keitiklis, darbinę įtampą galima sukonfigūruoti į 3,3 V arba 5 V per trumpiklį
Apima programavimo pavyzdžius ir vadovą (Raspberry Pi / Arduino / STM32 pavyzdžiai)

Specifikacijos:

LTE Cat-1: LTE-FDD: B1, B3, B5, B7, B8, B20
2G: GSM/GPRS/EDGE: 900/1800 MHz
SMS:

Palaikomi tipai: MT, MO, CB, tekstas, PDU
Atmintis: USIM kortelė (CB negalima išsaugoti SIM kortelėje)

Garso funkcija: Standartinis 3,5 mm garso lizdas, garso įvestis/išvestis
Maitinimas: 5 V
Maitinimo įtampa: 5 V / 3,3 V
Darbinė temperatūra: nuo -30 °C iki 80 °C
Laikymo temperatūra: -45 °C iki 90 °C
Matmenys: 65 x 30,5 mm
Svoris: 0,07 kg

Komplekte:

1 x A7670E Cat-1 HAT

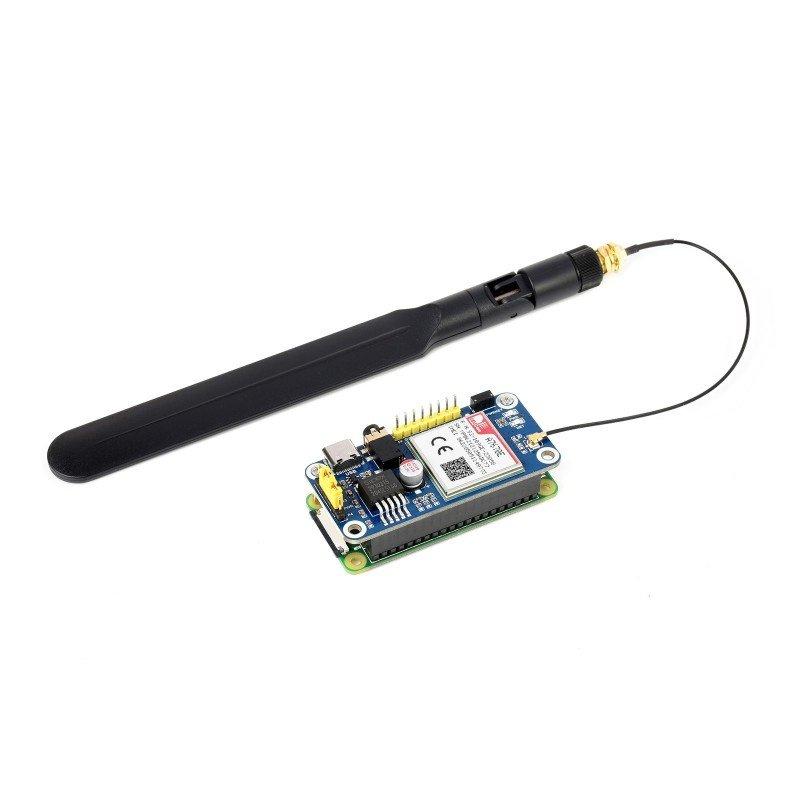

1 x LTE antena
1 x USB A - USB C laidas
1 x RPi varžtų rinkinys

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-20110
Modelio pavadinimas

AN-20110

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias ryšio technologijas palaiko A7670E Cat-1 HAT?

Šis modulis palaiko LTE-FDD, LTE-TDD, GSM, GPRS ir EDGE ryšį. Jis užtikrina 10 Mb/s atsisiuntimo ir 5 Mb/s įkėlimo greitį. Tai tinka įvairioms daiktų interneto programoms, kur reikia patikimo korinio ryšio.

2. Ar šį Hat galima prijungti prie Raspberry Pi?

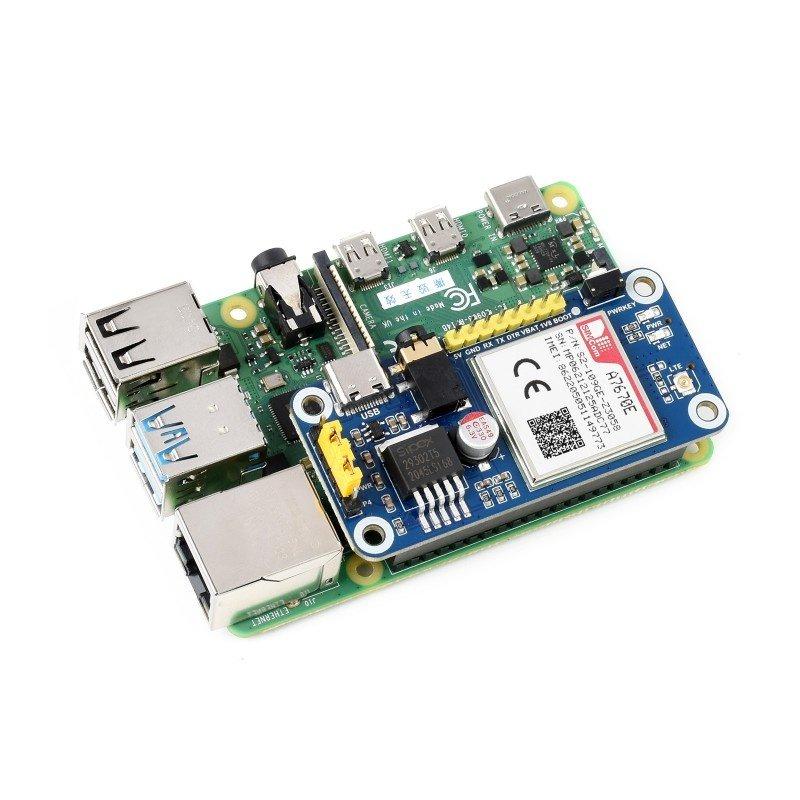

Taip, modulis jungiamas prie Raspberry Pi per 40 kontaktų I/O jungtį. į komplektą įeina RPi varžtų rinkinys, todėl montavimas yra paprastas. Jis tinka įvairiems „ Raspberry Pi“ modeliams, turėdamas standartinę sąsają.

3. Kokius tinklo protokolus palaiko šis modulis?

Palaikomi TCP/IP, HTTP, HTTPS, MQTT, MQTT ir FTP protokolai. Tai leidžia lengvai integruoti į nuotolinio stebėjimo ar duomenų perdavimo sistemas. HTTPS užtikrina saugų ryšį, o MQTT yra populiarus daiktų interneto įrenginiuose.

4. Kaip veikia balso skambučiai per šį Hat?

Modulyje yra integruotas 3,5 mm garso lizdas, skirtas įrašyti garsą ir skambinti. Jis palaiko telefono skambučius ir SMS žinutes. Be to, yra TTS funkcija, kuri tekstą anglų ar kinų kalbomis verčia į kalbą.

5. Ar šis modulis tinka pozicijos nustatymui?

Taip, modulis palaiko LBS bazinės stoties padėties nustatymą. Per korinį tinklą jis gali gauti apytikslę įrenginio vietą. Tai naudinga programoms, kuriose nereikia tikslios GPS informacijos, pavyzdžiui, stebėjimo įrenginiams.
