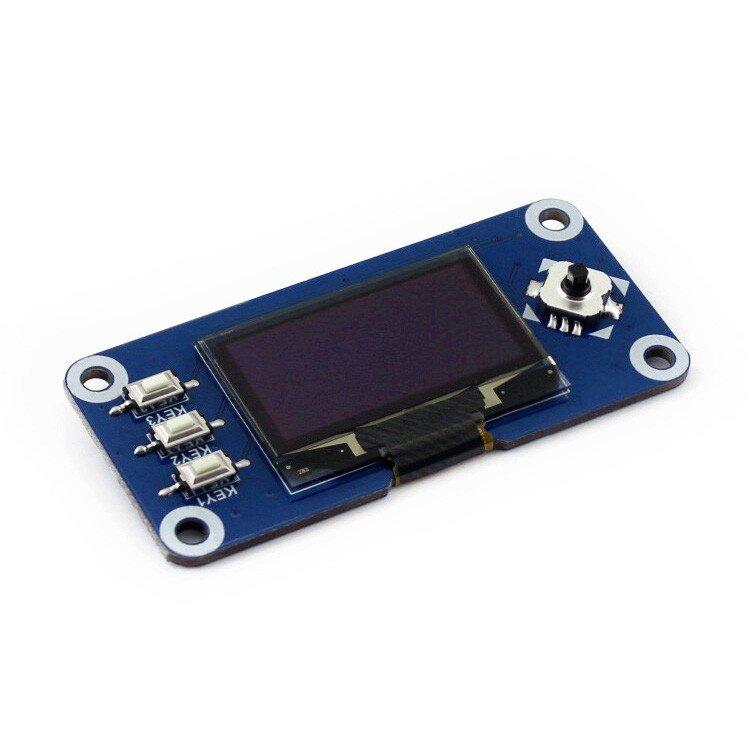

Raspberry Pi ir Jetson Nano priedėlis su mėlynu OLED ekranu, kurio įstrižainė 1,3”, o skiriamoji geba 128x64px. Ekranas pagrįstas SH1106 valdikliu, palaiko ryšį per I2C arba SPI magistralę. Be to, plokštėje yra vairasvirtė ir trys mygtukai.

Pagrindinės savybės:

Standartinis ryšys per Raspberry Pi 4 / 3+ / 3 / 2 / Zero / Zero W ir Jetson Nano jungtį per GPIO

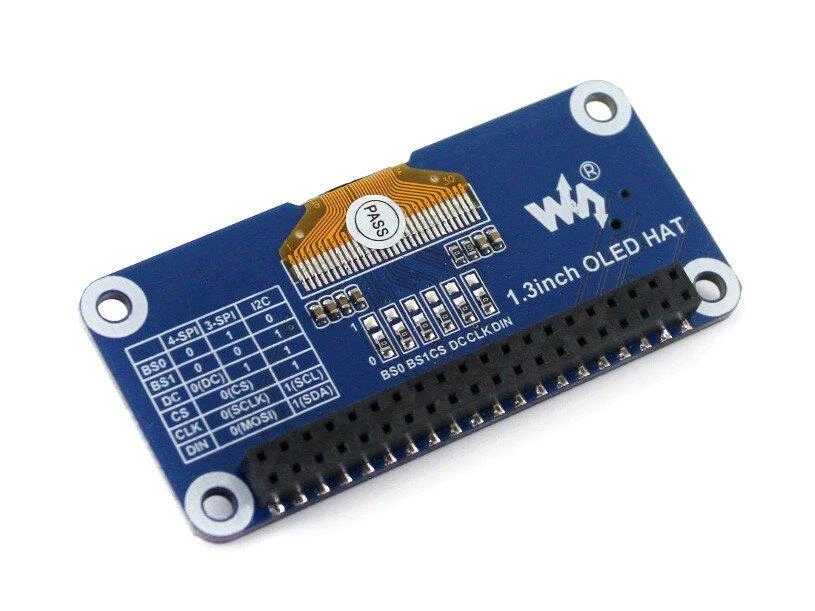

Papildomos sąsajos: 4-SPI, 3-SPI, I2C

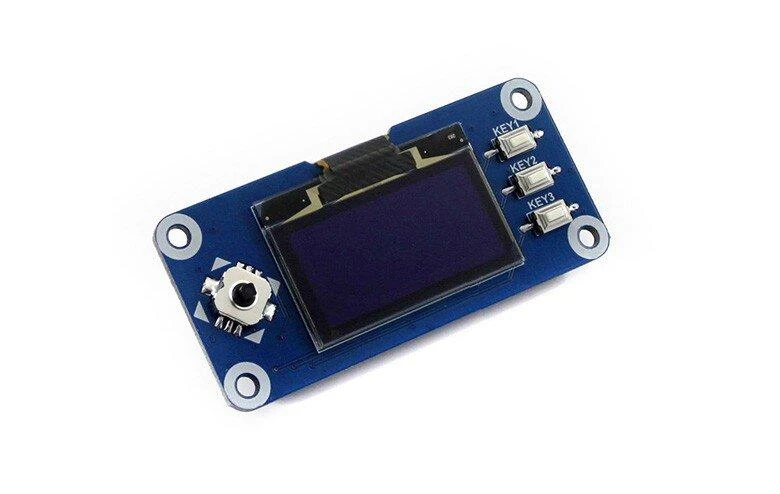

Plokštę sudaro 1x vairasvirtė (5 padėčių), 3x mygtukai

Specifikacijos:

Valdiklis: SH1106
Sąsaja: 4-SPI, 3-SPI, I2C
Ekrano spalva: mėlyna
Rezoliucija: 128x64px
Maitinimo įtampa: 3,3 V

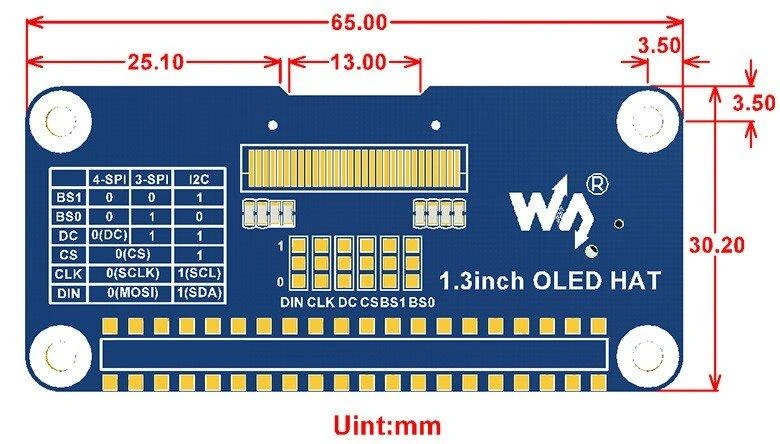

Matmenys: 65 x 30,2 mm

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-10752
Modelio pavadinimas

AN-10752

Gamintojas Waveshare
Tipas Moduliai
Spalva Mėlyna

Atsiliepimų nėra

Atsiliepimų politika

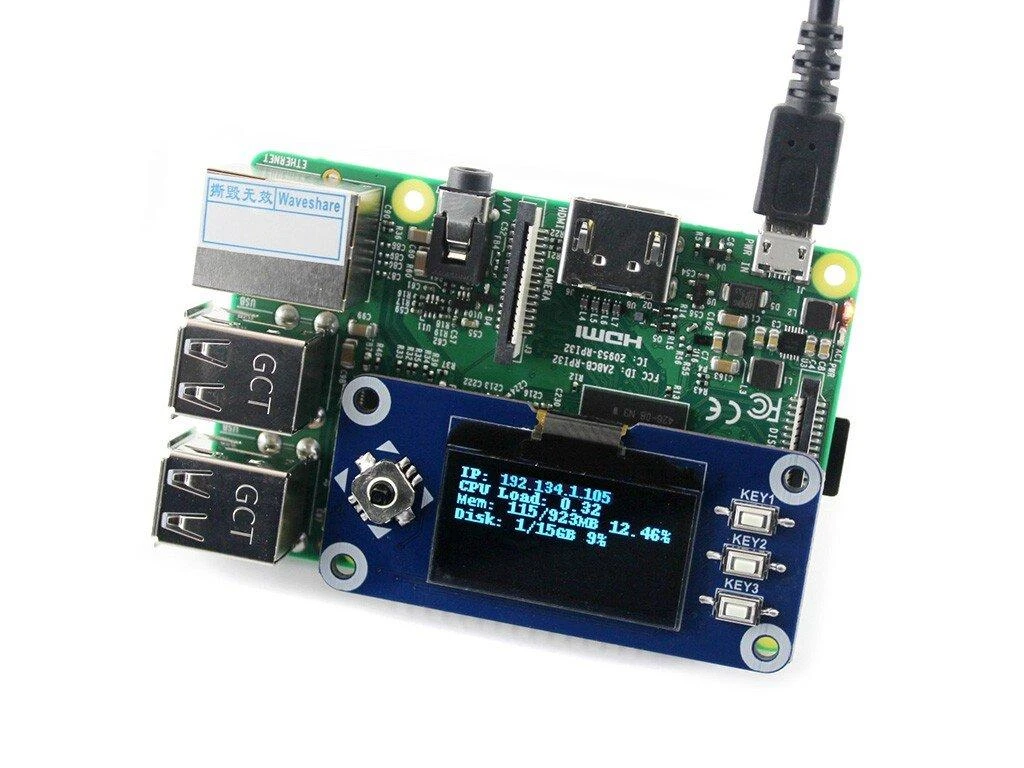

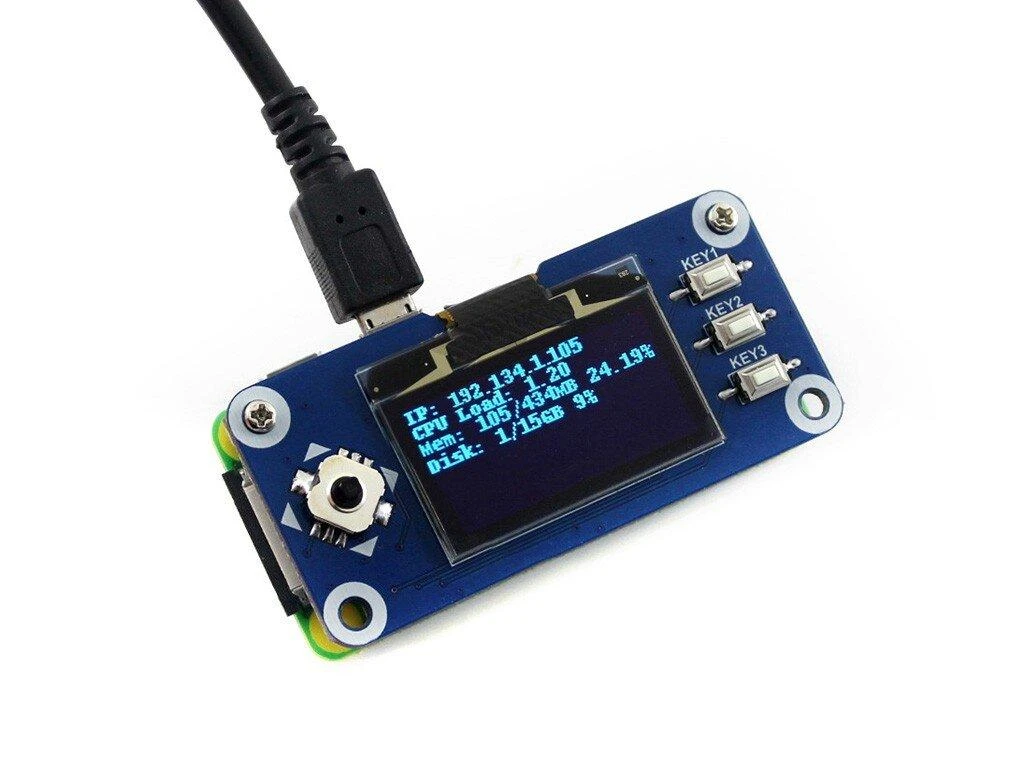

1. Kaip šį OLED modulį prijungti prie Raspberry Pi?

Modulis jungiamas tiesiai per GPIO ant Raspberry Pi 4, 3, 2, Zero ar Zero W. Ši sąsaja yra standartinė ir nereikalauja lituoklio. Tai paprastas būdas gauti papildomą ekraną jūsų projektui.

2. Kokias ryšio sąsajas palaiko šis ekranas?

Ekranas palaiko tris skirtingas jungtis: 4 laidų SPI, 3 laidų SPI bei I2C. Galite pasirinkti tinkamiausią pagal turimus laisvus kaiščius. SH1106 valdiklis leidžia lanksčiai konfigūruoti ryšį su pagrindine plokšte.

3. Ar šis priedėlis tinka Jetson Nano plokštei?

Taip, šis mėlynas OLED skirtas tiek Raspberry Pi, tiek Jetson Nano. Jis jungiamas per standartinę GPIO jungtį. Vairasvirtė ir trys mygtukai leidžia lengvai valdyti sąsają be papildomų dalių. Patikrinkite tik maitinimo reikalavimus prieš jungdami.

4. Kokia yra šio OLED ekrano skiriamoji geba?

Ekrano įstrižainė yra 1,3 colio, o taškų skaičius – 128x64 pikseliai. Tai leidžia rodyti aiškius simbolius ir paprastas grafikas. Mėlyna šviesa yra ryški ir lengvai įskaitoma net mažame plote.

5. Ką dar turi ši plokštė be OLED ekrano?

Plokštėje įmontuota penkių padėčių vairasvirtė ir trys atskiri mygtukai. Tai suteikia galimybę naršyti meniu ar vykdyti komandas be klaviatūros. Vairasvirtė leidžia judėti į keturias puses bei spausti žemyn. Sukurta patogiai sąveikai su jūsų programa.
