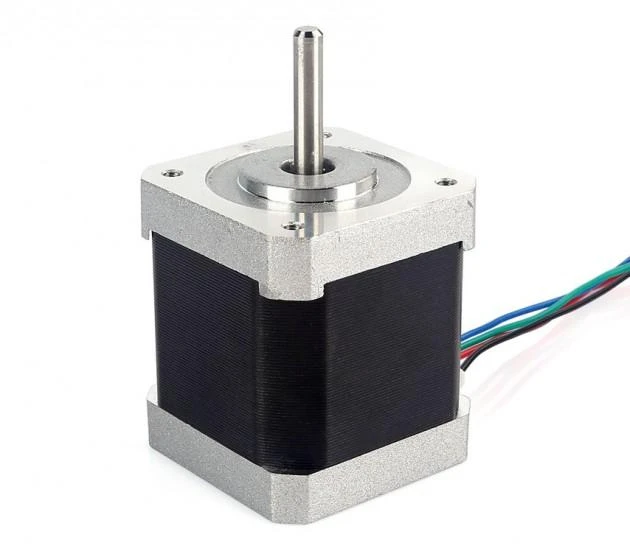

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 4 V
Apvijos srovė: 1.2 A
Apvijos varža: 3.3 Ω
Induktyvumas: 2.8 mH
Sukimo momentas 3.17 kg*cm (0.31 Nm)
Bipolar (4 laidai)
Valo skersmuo: 5 mm
Svoris: 350 g
Standard: NEMA 17
Matmenys: 42 x 42 x 48 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-06423
Modelio pavadinimas

AN-06423

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimosi žingsnio kampas?

JK42HS48-1206 variklis atlieka 200 žingsnių per apsisukimą, o tai atitinka 1,8 laipsnio kampą kiekvienam žingsniui. Toks tikslus padėties kontrolės variklis yra puikus pasirinkimas CNC staklėms ir 3D spausdintuvams, nes užtikrina labai precizišką ašies sukimąsi be papildomų jutiklių.

2. Kokia įtampa reikalinga šiam varikliui veikti?

Šis žingsninis variklis turi 4 voltų vardinę įtampą. Jo apvijos srovė yra 1,2 ampero, o varža – 3,3 omo. Teisingas maitinimo šaltinio pasirinkimas yra esminis veiksnys, kad šis mašinų valdymo komponentas pasiektų nurodytą 0,31 Nm sukimo momentą.

3. Ar šis variklis tinka 3D spausdintuvų konstrukcijai?

Taip, šis įrenginys yra labai populiarus 3D spausdintuvų gamyboje dėl savo NEMA 17 standarto korpuso, kurio matmenys yra 42x42x48 mm. Jo 200 žingsnių skiriamoji geba ir bipolarinė 4 laidų konstrukcija suteikia puikią tikslumą ekstruderio ar ašies valdymui, užtikrinant kokybišką atspaudą.

4. Kokį maksimalų sukimo momentą gali išvystyti šis modelis?

Maksimalus šio variklio sukimo momentas yra 3,17 kg*cm, arba 0,31 niutonmetro. Šios galios pakanka daugeliui automatizavimo uždavinių, pavyzdžiui, valdant mažų ir vidutinių CNC frezų ar robotų manipuliatorių ašis, nes užtikrina pakankamą jėgą judėjimui su apkrova.

5. Kaip prijungti šį keturių laidų bipolarinį variklį?

Keturių laidų bipolarinis prijungimas reikalauja specialaus valdiklio, galinčio valdyti dvi atskiras apvijas. Reikia naudoti atitinkamą varyklę, kuri tinkamai komutuoja srovę per visas keturias gnybtų poras, kad būtų užtikrintas pilnas variklio sukimosi valdymas ir išnaudotas visas jo galimybės.
