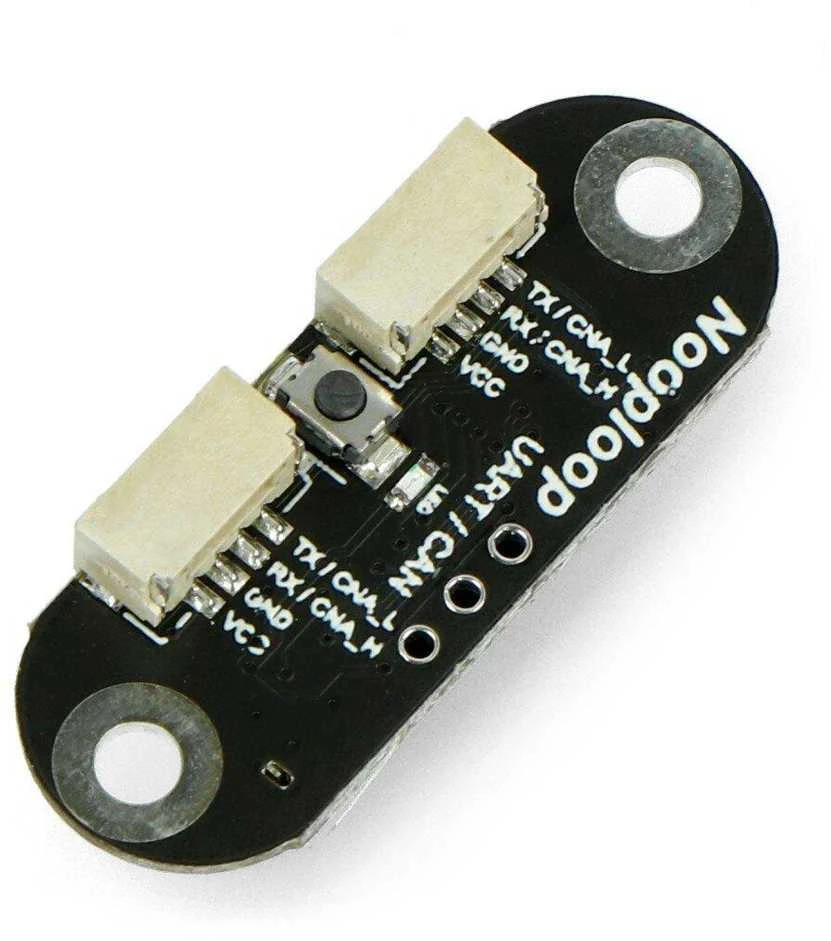

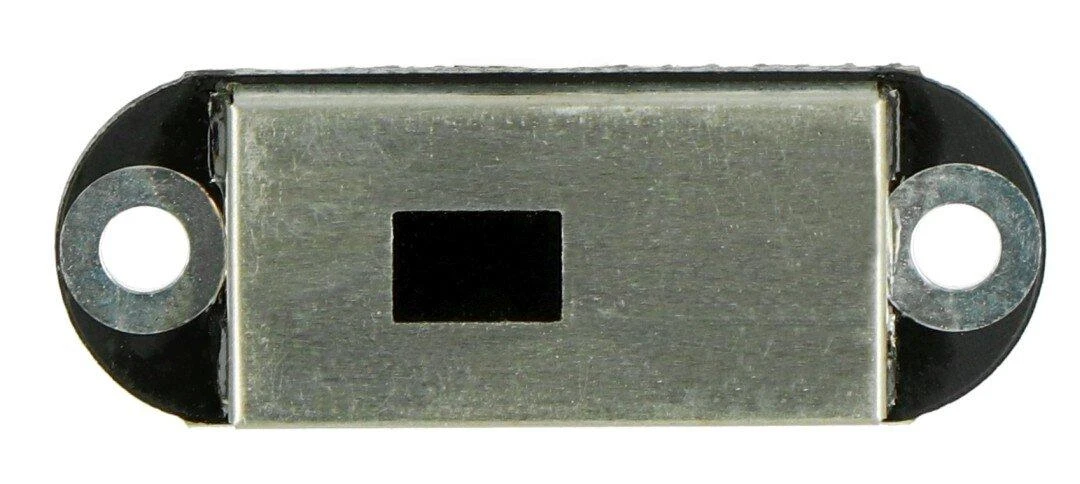

TOF lazerinis atstumo jutiklis, 8 m, UART / CAN, DFRobot SEN0337

Lazerio jutiklis, pagrįstas ToF matavimo technologija. Aptinka nuo 0,01 m iki 5 m atstumo objektus 1,5 cm tikslumu. Matavimo skiriamoji geba 1 mm. Jutiklis ryšiui naudoja serijinę UART arba CAN sąsają. Maitina 5 V. Jutiklius galima sujungti į kaskadą.

Specifikacijos:

• Darbinė įtampa: 5 V
• Maitinimo įtampa: nuo 3,7 V iki 5,2 V
• Srovės suvartojimas: 0,06 A
• Energijos suvartojimas: 290 mW (aktyvioji UART išvestis, tolimojo nuotolio aptikimas, 5 V maitinimas)

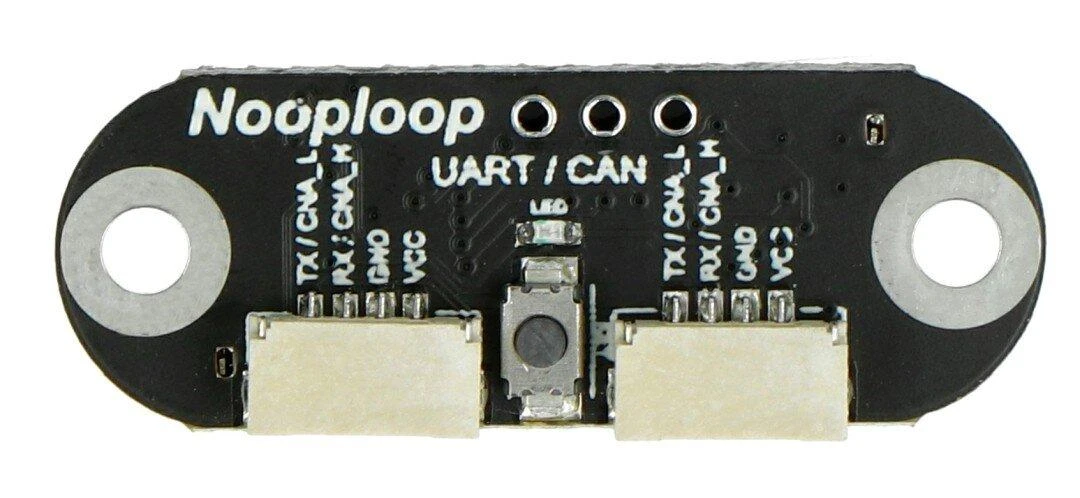

• Sąsaja:
• UART (dvi sąsajas vienu metu galima naudoti kaip UART, 3,3 V TTL, numatytasis juostos dažnis 921600 bps)
• CAN (dvi sąsajos gali būti naudojamos kaip CAN vienu metu, numatytasis dažnis 1 Mbps)
• Maksimalus jutiklių, prijungtų kaskadoje, skaičius:
• 8 UART
• 7 CAN
• Akloji zona: 1 cm
• Matavimo diapazonas:
• trumpas: nuo 0,012 m iki 2,16 m
• vidutinis: nuo 0,012 m iki 3,6 m
• tolimas: nuo 0,01 m iki 5 m
• Tipinis tikslumas:
• trumpojo nuotolio: ±1 cm, standartinis nuokrypis mažesnis nei 0,3 cm
• vidutinio nuotolio: ±1 cm, standartinis nuokrypis mažesnis nei 1,5 cm
• tolimojo nuotolio: ±1,5 cm, standartinis nuokrypis mažesnis kaip 0,5 cm, kai 0,013 m, ir mažesnis nei 8 cm, kai atstumas 3,5 m
• Skleidžiamų bangų ilgis: 940 nm
• Stebėjimo kampas (FoV): reguliuojamas nuo 15° iki 27°
• Matmenys: 35,58 x 12 x 80,5 mm
• Svoris: 2,7 g

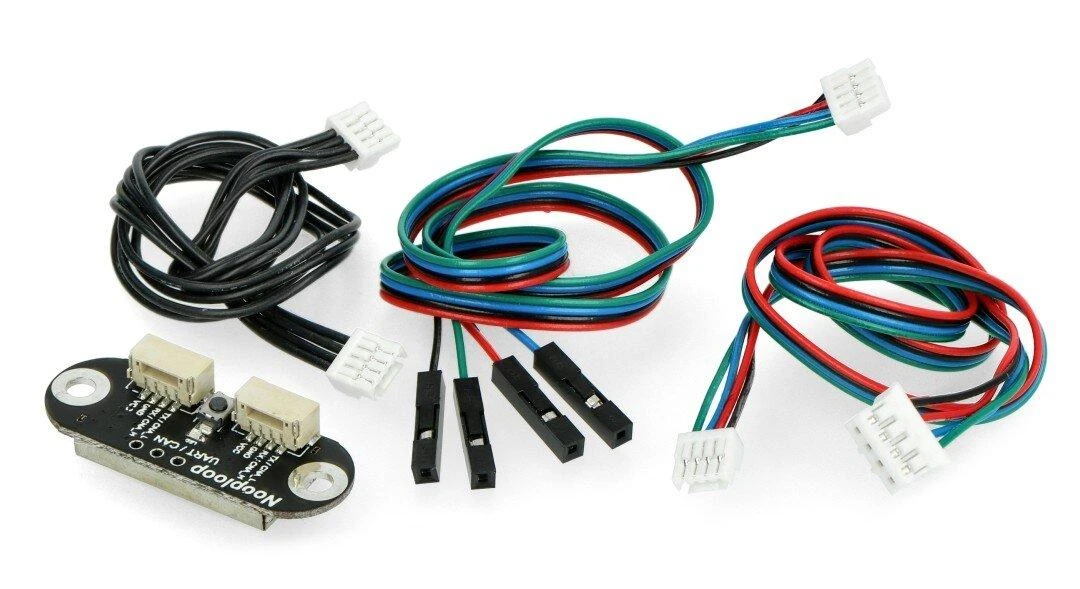

Komplekte:

• Jungtis x1
