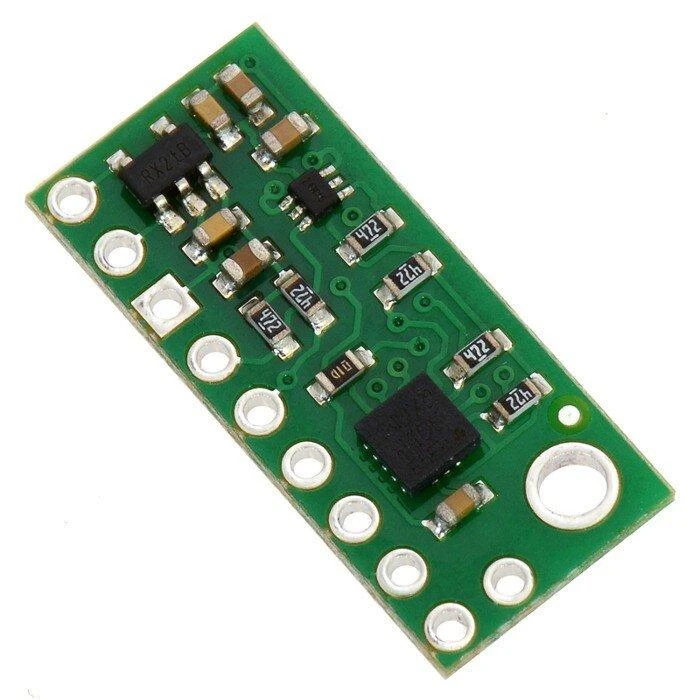

Modulyje yra giroskopas L3GD20H, kuris naudojamas matuoti kampinį greitį trimis ašims X, Y, Z. Jis turi galimybę pasirinkti matavimo diapazoną iš galimų: ± 245 °/s, ± 500 °/s arba ± 2000 °/s. Lengvą naudojimą užtikrina įmontuotas LDO reguliatorius, kurio dėka sistema gali būti maitinama bet kokia įtampa nuo 2,5 iki 5,5 V. Praktiškai tai reiškia, kad ji veikia su 3,3 V sistemomis (pvz., Raspberry Pi) ir 5 V (pavyzdžiui, Arduino Uno ir Leonardo).

Specifikacijos:

Maitinimo įtampa: nuo 2,5 V iki 5,5 V
Srovės suvartojimas: 6 mA

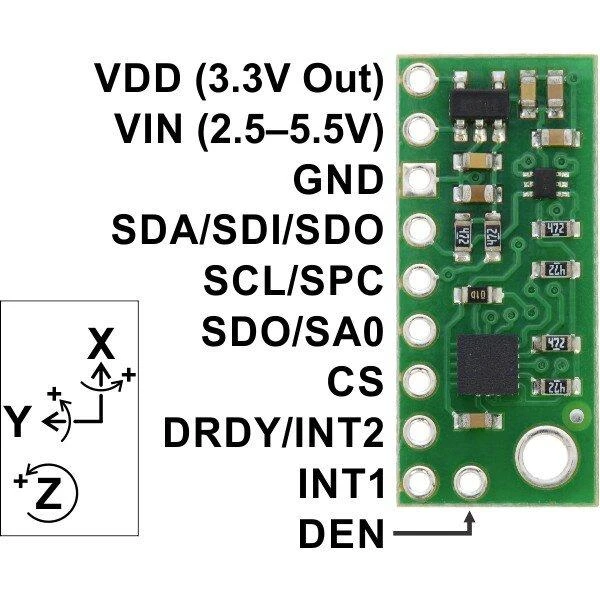

Išvesties duomenys: I2C (TWI) / SPI: 16 bitų/ašis
Matavimo diapazonai (konfigūruojami): ± 245 °/s, ± 500 °/s arba ± 2000 °/s
Įterptasis FIFO buferis

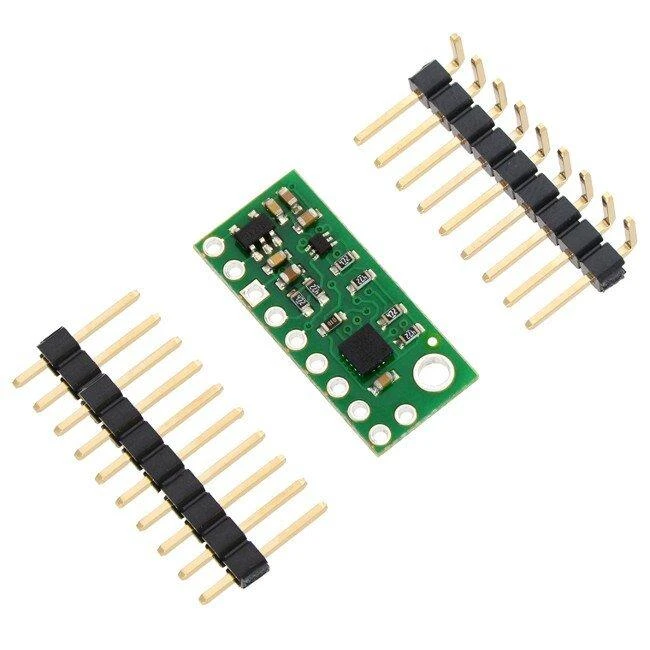

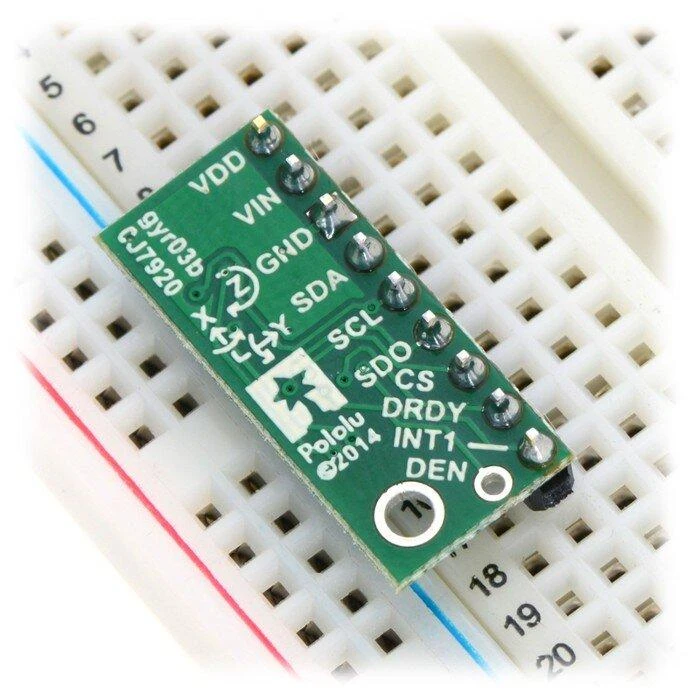

Jungtys: skylės auksinių kaiščių juostai (pridedamos)
Dvi tvirtinimo angos

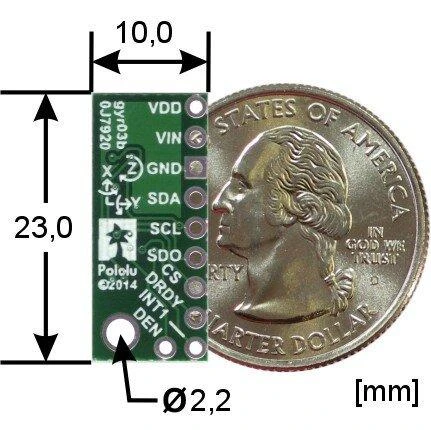

Matmenys: 10 x 23 x 2,54 mm
Svoris: 0,6 g (be jungčių)

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-02608
Modelio pavadinimas

AN-02608

Atsiliepimų nėra

Atsiliepimų politika

1. Ką matuoja 3 ašių L3GD20H giroskopas?

Šis jutiklis matuoja kampinį greitį trimis kryptimis: X, Y ir Z. Prietaisas fiksuoja sukimosi pokyčius kiekvienoje ašyje atskirai. Tokie duomenys padeda nustatyti objekto padėtį erdvėje. Modulis tinka įvairiems projektams, kur reikia stebėti judesį.

2. Kokie matavimo diapazonai galimi šiam jutikliui?

Vartotojas gali rinktis vieną iš trijų nustatymų: ± 245 laipsnių per sekundę, ± 500 laipsnių per sekundę arba ± 2000 laipsnių per sekundę. Didesnis intervalas tinka greitiems sukimams fiksuoti. Mažesnis užtikrina tikslesnius rezultatus lėtiems judesiams. Nustatymas keičiamas programiškai.

3. Su kokia maitinimo įtampa veikia šis modulis?

Įrenginys palaiko maitinimą nuo 2,5 iki 5,5 volto. Integruotas reguliatorius leidžia naudoti tiek 3,3 V, tiek 5 V maitinimo šaltinius. Tai užtikrina suderinamumą su populiariomis platformomis, tokiomis kaip Raspberry Pi ar Arduino. Nereikia papildomų įtampos keitiklių.

4. Kokius duomenų perdavimo protokolus palaiko šis įrenginys?

Modulis siunčia informaciją per I2C arba SPI sąsają. Abi alternatyvos užtikrina patikimą ryšį su mikrovaldikliu. Duomenys perduodami 16 bitų tikslumu kiekvienai ašiai. Vartotojas pasirenka patogesnį būdą pagal savo projektą.

5. Ar šis jutiklis turi įmontuotą buferį?

Taip, prietaise yra integruotas FIFO buferis. Jis laikinai saugo matavimų rezultatus, kol procesorius juos nuskaito. Tai padeda išvengti duomenų praradimo esant dideliam apkrovimui. Buferis pagerina bendrą sistemos veikimą.
