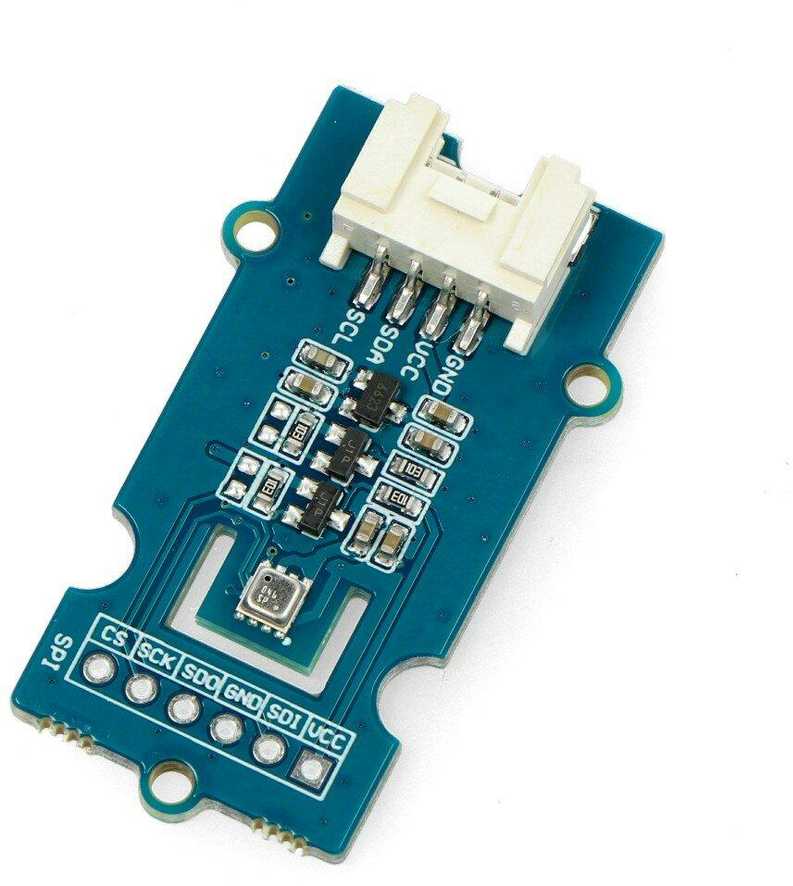

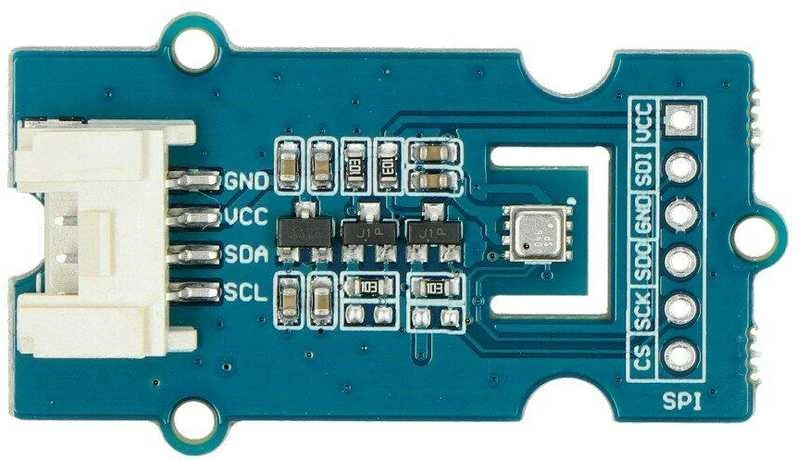

BME680 jutiklio modulis leidžia matuoti temperatūrą, drėgmę, slėgį ir dujas vienu metu. Plokštėje yra Grove jungtis. Sąveikauja per I2C arba SPI sąsają. Maitinamas nuo 3,3 V iki 5 V. Komplekte laidas.

Specifikacijos:

Maitinimo įtampa: nuo 3,3 V iki 5 V
Matavimo diapazonai:

temperatūra: nuo -40 °C iki 85 °C - skiriamoji geba 0,01 °C
drėgmė: nuo 0% iki 100% RH - skiriamoji geba: 0,008% RH
slėgis: nuo 300 hPa iki 1100 hPa - skiriamoji geba: 0,18 hPa
IAQ (Indoor Air Quality): nuo 0 iki 500 - 1 skiriamoji geba

Matavimų tikslumas:

temperatūra: ± 0,5 °C (esant 25 °C), ± 1 °C (nuo 0 °C iki 60 °C)
drėgnumas: ± 3% RH
slėgis: ± 0,6 hPa
IAQ: nuo 0 iki 3

Dujų matavimas:

etanas
metilas
etanolis
acetonas
smalkės

Sąsaja: I2C / SPI
I2C adresas: 0x76 (numatytasis). 0x77 (neprivaloma)
Matmenys: 40 x 20 x 7 mm
Svoris: 9,1 g

Nuorodos:
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-15330
Modelio pavadinimas

AN-15330

Gamintojas Seeed Studio
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip jungiamas šis BME680 jutiklio modulis?

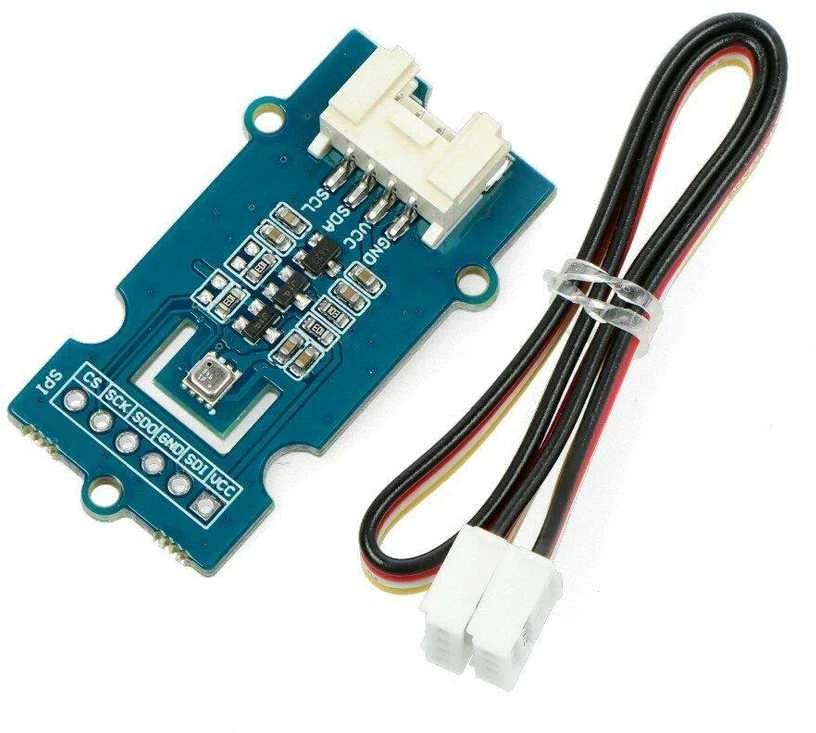

Seeed Studio Grove jutiklis jungiamas paprastai, naudojant standartinę Grove jungtį, kurią turi daugelis plokščių. Ryšys su mikrokontroleriu užmezgamas per I2C arba SPI sąsajas. Komplekte yra laidas, tad nereikia papildomai lituoti. Šis būdas yra patikimas ir sumažina jungimo klaidų tikimybę.

2. Kokias dujas gali aptikti šis sensorius?

Šis įrenginys gali nustatyti įvairias organines dujas, tokias kaip etanolis, acetonas ar smalkės. Jis vertina oro kokybę pagal bendrąjį VOC kiekį, pateikdamas IAQ indeksą. Toks funkcionalumas leidžia naudoti jį patalpų atmosferos stebėsenai ir vėdinimo sistemų valdymui.

3. Koks yra atmosferos slėgio matavimo tikslumas?

Slėgio matavimo paklaida yra ±0,6 hPa, o jutiklio skiriamoji geba siekia 0,18 hPa. Šie parametrai leidžia gana tiksliai fiksuoti net nedidelius aukščio pokyčius. Diapazonas nuo 300 iki 1100 hPa apima visus įprastus sąlygas nuo jūros lygio iki kalnų.

4. Kokio maitinimo reikia šiam drėgmės jutikliui?

Modulis veikia tiek iš 3,3 V, tiek iš 5 V maitinimo šaltinių. Šis universalumas palengvina integravimą į daugumą populiarių platformų, pvz., Arduino ar Raspberry Pi, nereikalaujant papildomų įtampos keitiklių. Taip pat sumažėja rizika sugadinti komponentą netinkamai įtampai paduotus.

5. Ar galima keisti jutiklio I2C adresą?

Taip, įrenginys palaiko du skirtingus I2C adresus: numatytąjį 0x76 ir alternatyvųjį 0x77. Tai labai naudinga, kai vienoje sistemoje reikia naudoti kelis tokius pat sensorius. Adreso pasirinkimas leidžia išvengti adresų konflikto ir sėkmingai sujungti visus prietaisus.
