Oem XR2206 funkcijų generatorius – nuo 1Hz iki 1MHz – savarankiškam surinkimui pasidaryk pats

XR2206 funkcijų generatorius – nuo 1Hz iki 1MHz „Pasidaryk pats“ rinkinys savarankiškam surinkimui

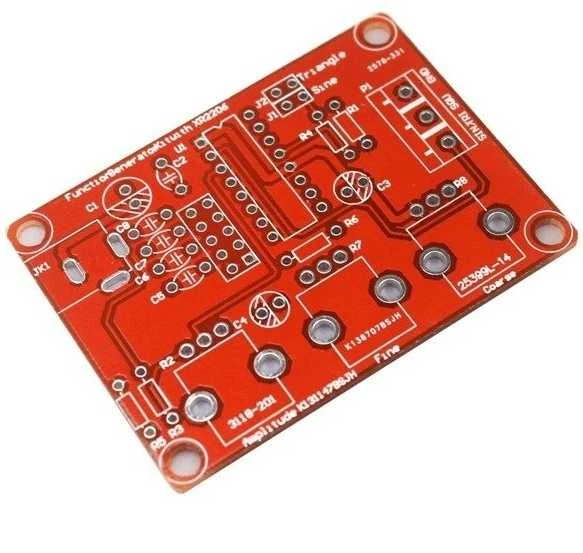

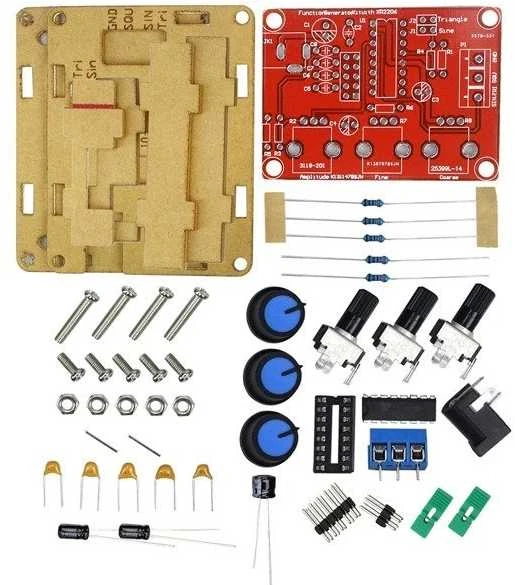

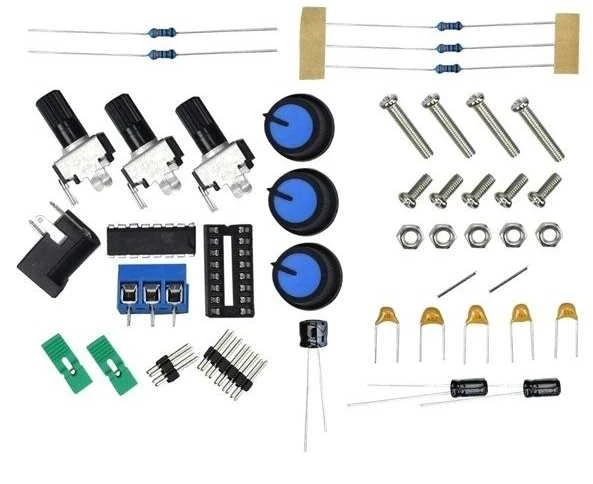

Paprastų funkcijų generatorius yra pagrįstas XR2206 integriniu grandynu, kurį reikia surinkti patiems.

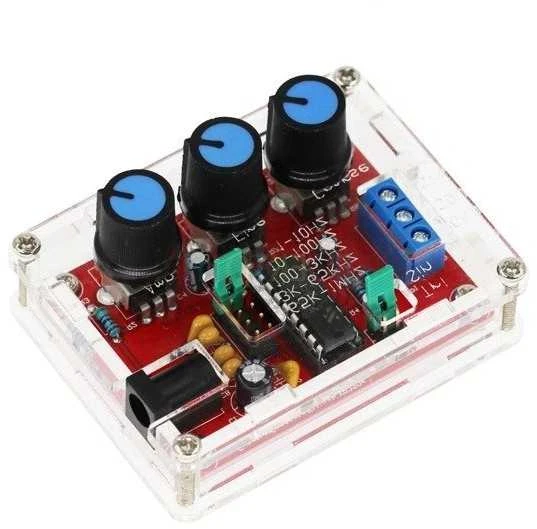

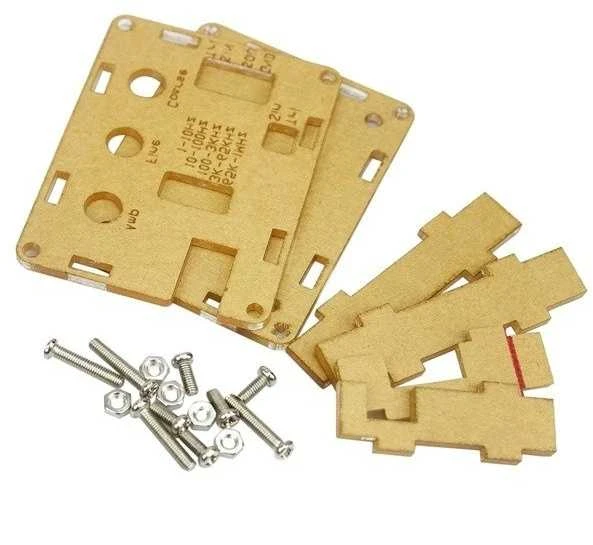

• Visa tai yra permatomame, estetiškame organinio stiklo korpuse. Signalas generuojamas dažnių diapazone nuo 1Hz iki 1MHz.
• Išėjimo signalų amplitudė yra 0-3 V sinusiniams ir trikampiams signalams, o 3 V kvadratiniams signalams.
• Kvadratinės bangos signalo amplitudė nėra reguliuojama.
• Skirta pradedantiesiems elektronikos inžinieriams, elektronikos entuziastams ir profesionalams, ieškantiems pigaus ir paprasto funkcijų generatoriaus naudojimui namuose.

• Generatorius sukurtas XR2206 sistemos pagrindu
• Dažnių diapazonas: nuo 1 Hz iki 1 MHz
• Potenciometras išvesties amplitudei reguliuoti
• Maitinimas (DC-Jack): 9-12 V
• Signalo išvestis:
  • GND – išėjimo įžeminimas
  • SQR – kvadratinės bangos signalo išvestis
  • SIN/Tri – sinuso arba trikampio signalo išėjimas
• Jungtis:
  • J1: generuojamų dažnių diapazonui pasirinkti (dažnių diapazonai atspausdinti ant korpuso)
  • J2: naudojamas bangos formos tipui tarp sinusinės bangos ir trikampio pasirinkti
• Potenciometrai:
  • AMP – reguliuoti SIN/Tri išvesties išvesties amplitudės reikšmę
  • Fine – reguliuoti smulkų išvesties dažnį
  • Coar – grubiai reguliuoti išėjimo dažnį
• Pastaba: nėra apsaugos nuo leistinos maitinimo įtampos viršijimo ar atvirkštinio poliškumo – neteisingas prijungimas sugadins generatorių.
