Modulis aprūpintas vieno branduolio ESP32 - C3 RISC-V procesoriumi, kurio taktinis dažnis siekia iki 160 MHz. Jame yra 400 KB RAM, 364 KB ROM, 4 MB Flash ir 8 KB RTC SRAM. Beetle ESP32-C3 daugiausia sukurtas IoT programoms, palaiko dviejų juostų WiFi ir Bluetooth 5 (LE) belaidį ryšį, kuris sumažina sunkumus dirbant tinkle, taip pat palaiko ir Bluetooth Mesh, ir Espressif WiFi Mesh protokolus, todėl komunikacija yra daug stabilesnė ir gali apimti didesnį plotą.

Pagrindinės savybės:

Įrengtas ESP32 - C3 lustas su vieno branduolio RISC-V procesoriumi
Kompaktiški 25 x 20,5 mm matmenys leidžia plokštes naudoti neįprastuose projektuose
Integruota įkrovimo valdymo funkcija, užtikrinanti saugesnį įkrovimą ir iškrovimą
Taip pat pridedama išplėtimo kortelė, kuri yra patogesnė kuriant projektus
WiFi ir Bluetooth 5 (LE) belaidžio ryšio palaikymas
Modulis naudojamas plačiai suprantamose IoT sistemos programose

Specifikacijos:

Pagrindiniai parametrai

Darbinė įtampa: 3,3 V
Įvesties įtampa iš USB Type-C jungties: 5 V DC
Įėjimo įtampa iš VIN kaiščio: 5 V DC
Darbinė srovė: 25 mA
Maksimali įkrovimo srovė: 400 mA
Modulio darbinė temperatūra: nuo -40 °C iki 105 °C
Dydžiai: 25 x 20,5 mm

Aparatūros parametrai

Procesorius: RISC-V 32 bitų vieno branduolio procesorius
Laikrodžio dažnis: 160 MHz
SRAM atmintis: 400 kB
ROM atmintis: 384 kB
Flash atmintis: 4 MB
RTC SRAM atmintis: 8 kB
USB standartas: USB 2.0 su greičiu iki 12 Mbit/s
Kūrimo aplinka: Arduino IDE, ESP-IDF, MicroPython, C/C++ ir Python

WiFi bevielis ryšys

WiFi protokolas: IEEE 802.11b/g/n
Juostos plotis: 20 MHz, 40 MHz 2,4 GHz juostoje
WiFi režimas: Station, SoftAP, SoftAP + Station ir Random Mode
WiFi dažnis: 2,4 GHz
Kadrų sujungimas: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth belaidis ryšys

Bluetooth standartas: Bluetooth 5, Bluetooth tinklelis
Bluetooth dažnis: 125 kbps, 500 kbps, 1 Mbps, 2 Mbps

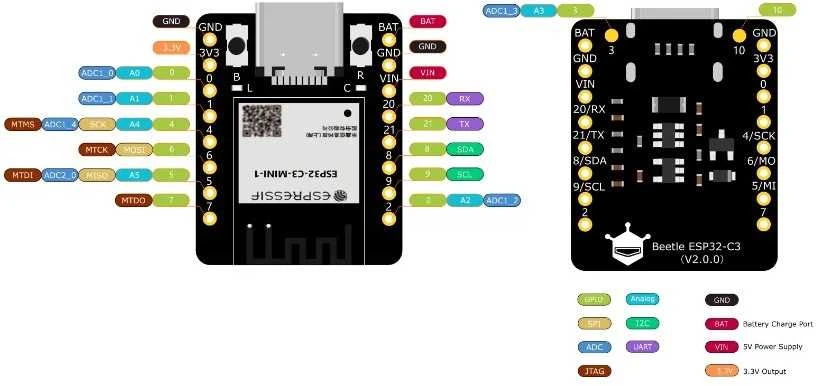

Plokštės išėjimai

Skaitmeninis I/O x13
LED PWM x6
SPI x1, UART x2, I2C x1, I2S x1
IR siųstuvas-imtuvas: x2 perdavimo kanalas, x2 priėmimo kanalas (atsitiktinis kaištis)
2x 12 bitų SAR ADC keitikliai, iki 6 kanalų
DMA valdiklis su 3 perdavimo ir 3 priėmimo kanalais
USB Type-C jungtis x1

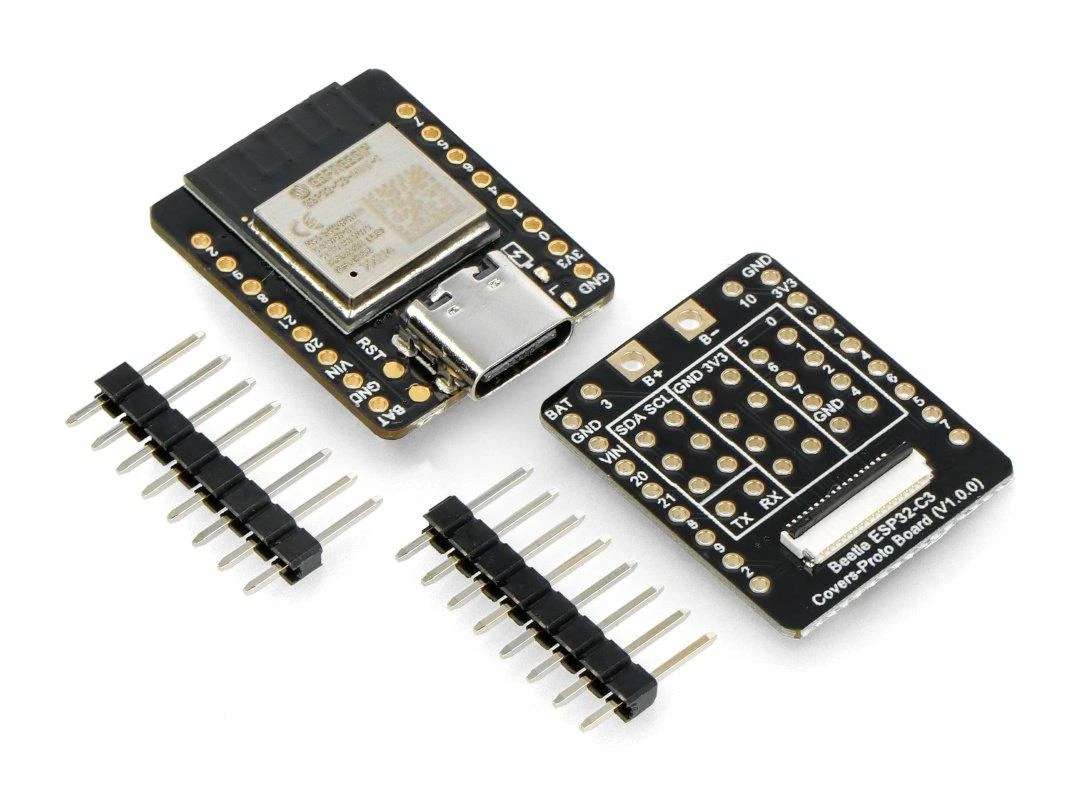

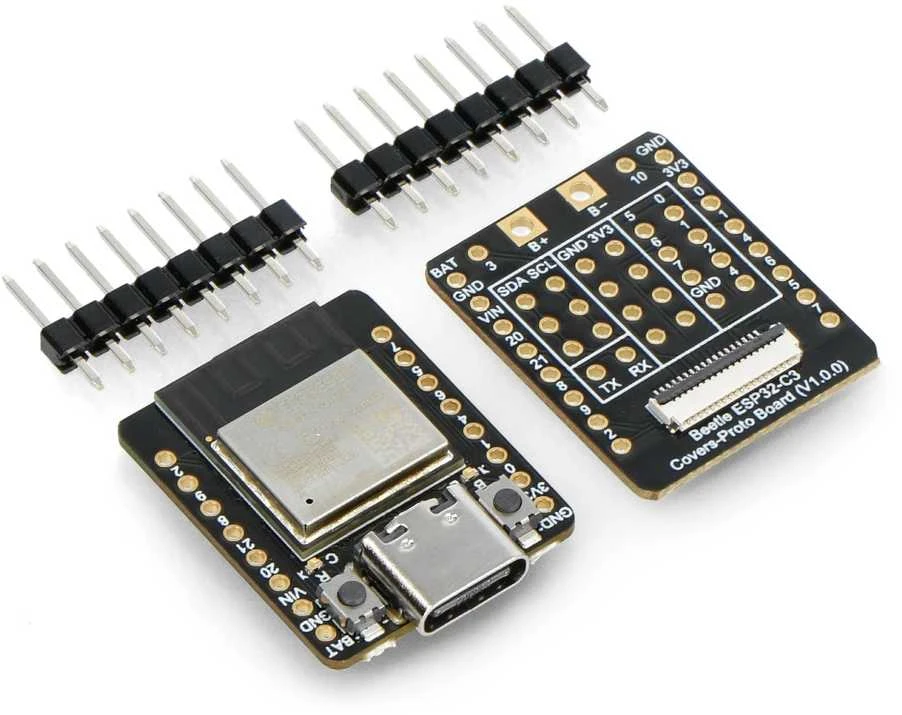

Komplekte:

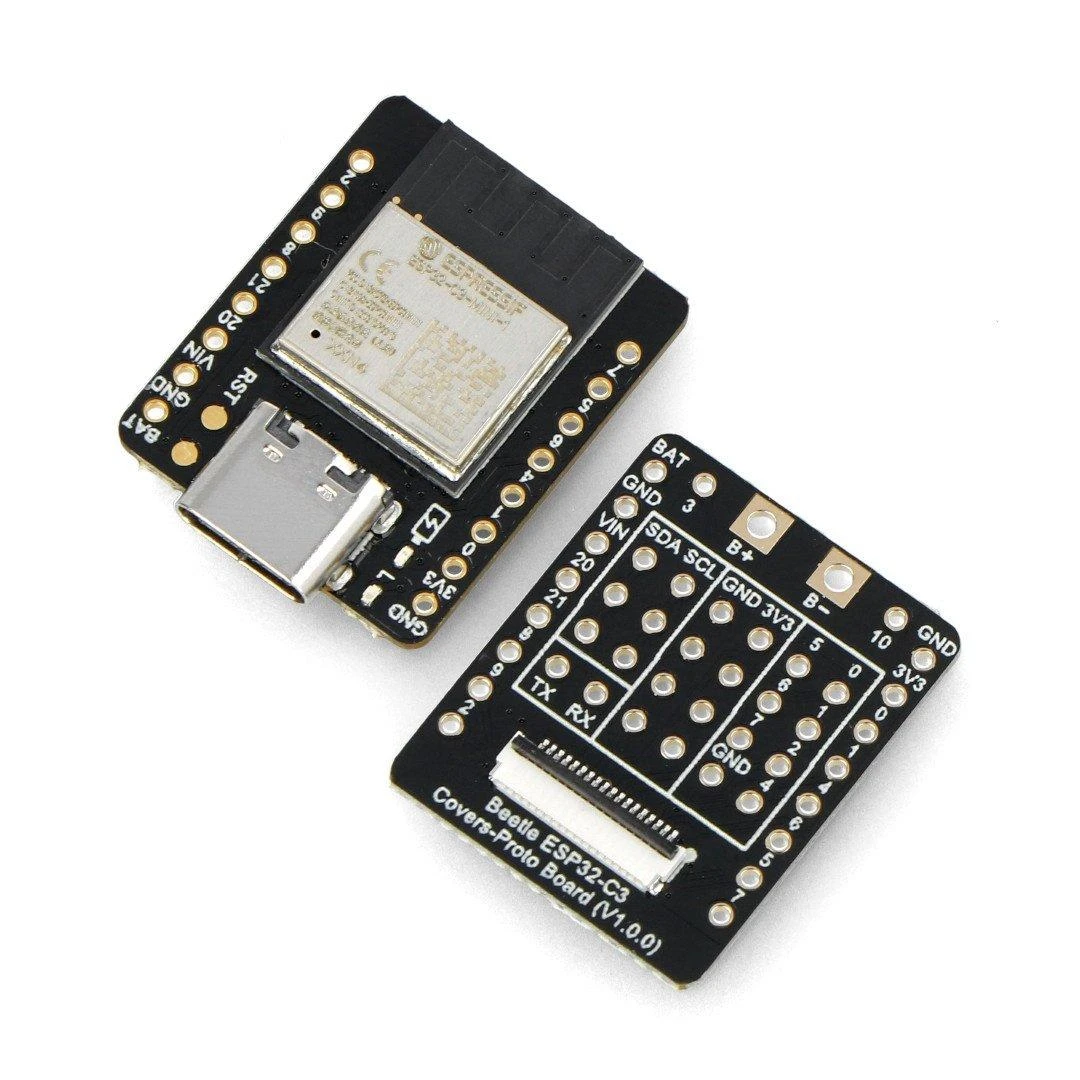

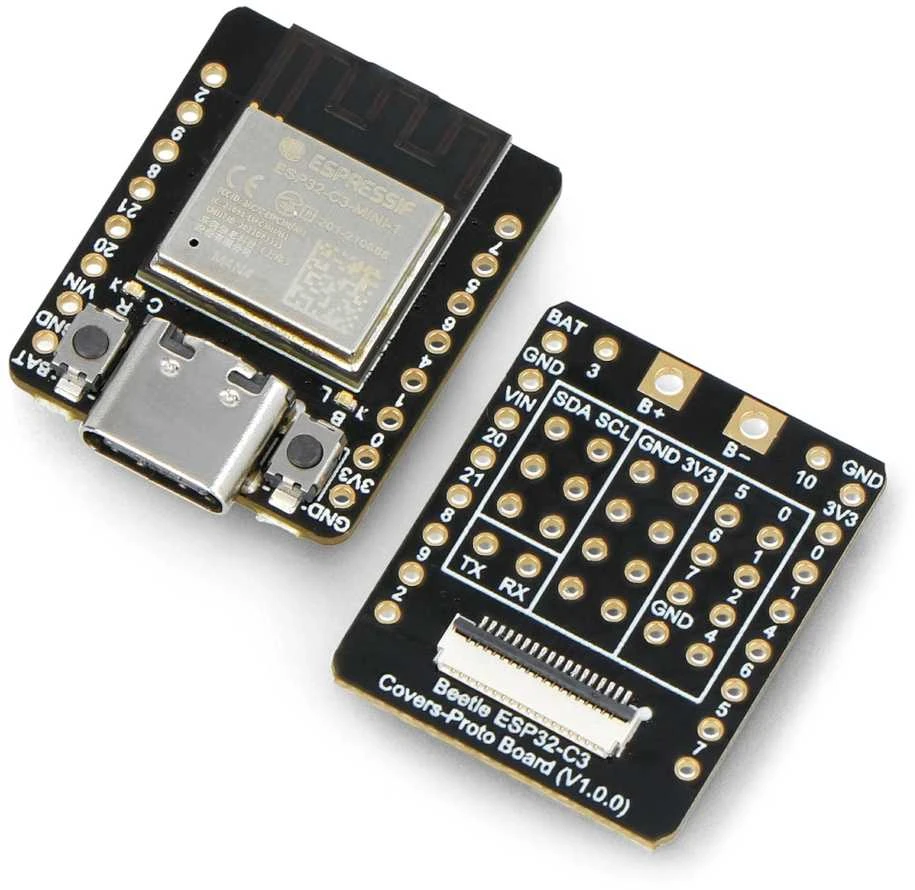

Beetle ESP32-C3 pagrindinis modulis - 1 vnt

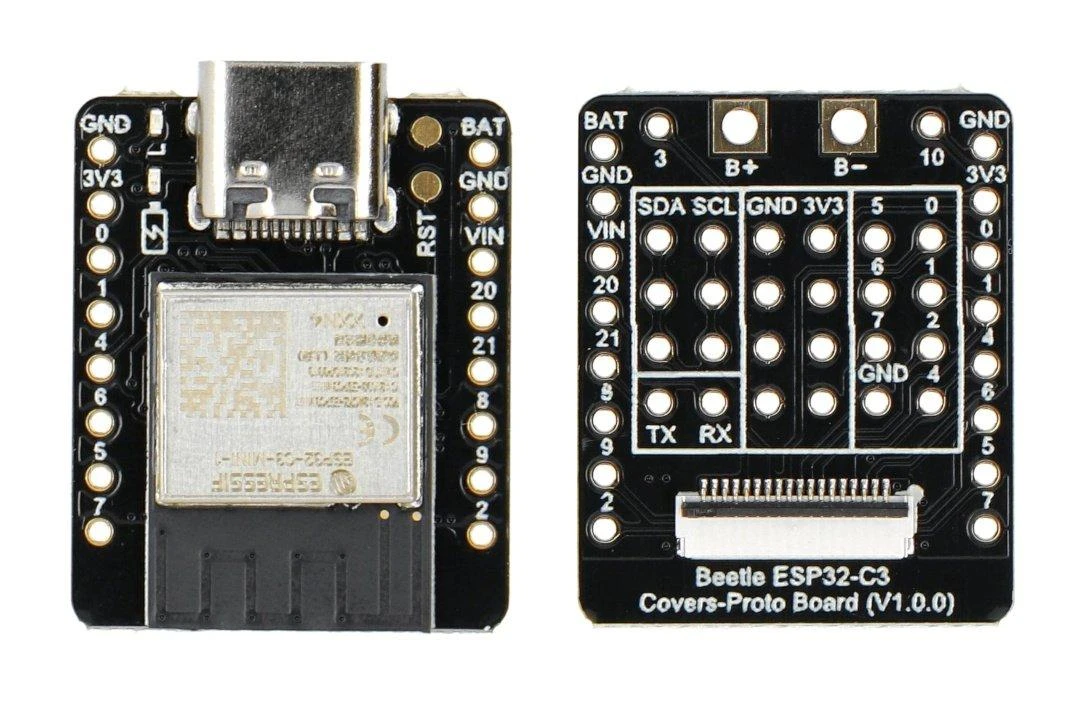

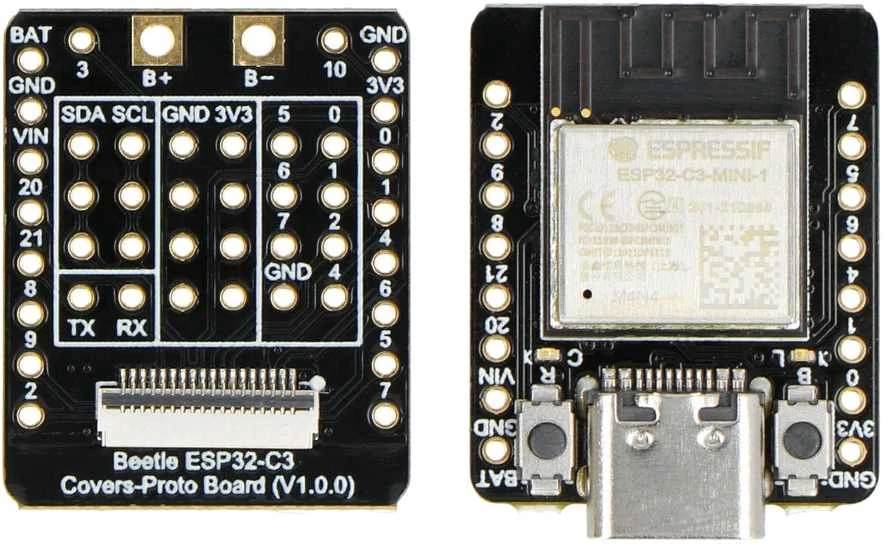

Beetle ESP32-C3 išplėtimo plokštė - 1 vnt
1x8 kaiščio juostelė - 2,54 mm rastras - 2 vnt
